A/B Switcher selber machen?!?!?!?

von Bato, 31.01.06.

  1. Bato

    Bato Registrierter Benutzer

    Im Board seit:
    09.07.05
    Zuletzt hier:
    2.12.16
    Beiträge:
    1.744
    Zustimmungen:
    74
    Kekse:
    1.679
    Erstellt: 31.01.06   #1
    Hi!

    Hab gemeint ich kann das selber. Aber als das Teil dann fertig war, hat es doch nicht so funktioniert.
    Ich beschreibe jetzt erst mal, wie er zu funktionieren hat:

    Er hat zwei Schalter, einen Eingang und zwei Ausgänge.

    Ziel ist es, zwei Amps einzeln anzuwählen oder aber auch zusammen zu spielen.

    Hat bei mir zu 3/4 auch geklappt. Nur ist es so, daß der eine Amp, wenn nur er aktiviert ist, so komisch fiept. Tausche ich die Kabel, fiept dann der andere.
    Ich denke, ich habe da was falsch verdrahtet. Masse oder so. Keine Ahnung.

    Kann mir da jemand weiterhelfen?
    Würde mich sehr über eine Skizze freuen. Also keinen Schaltplan, sondern eben eine Skizze.


    Vielen Dank!

  2. jimi?

    jimi? Registrierter Benutzer

    Im Board seit:
    25.06.05
    Zuletzt hier:
    16.11.14
    Beiträge:
    1.155
    Ort:
    Niedersachsen
    Zustimmungen:
    0
    Kekse:
    148
    Erstellt: 31.01.06   #2
    Ähm ich kann dir jetzt nicht direkt weiterhelfen aber ist der A/B aktiv? Ich hab ein Boss FS-6 und wenn ich den über eine Stromkette mit meinem DS laufen lasse fänngt mein Amp auch an zu piepen...

  3. 6Red6Dragon6

    6Red6Dragon6 Registrierter Benutzer

    Im Board seit:
    05.02.05
    Zuletzt hier:
    8.05.14
    Beiträge:
    1.977
    Ort:
    Mannheim
    Zustimmungen:
    54
    Kekse:
    6.888
    Erstellt: 31.01.06   #3

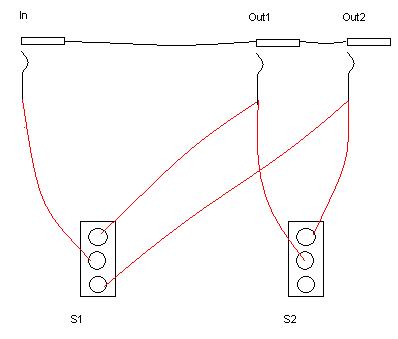

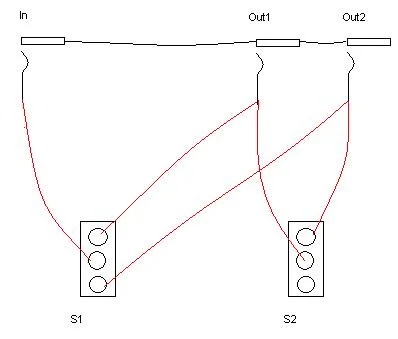

    So, würde ich doch mal ganz dreist mutmaßen.:confused:


    Anhänge:

    • AB.JPG
      Dateigröße:
      12,7 KB
      Aufrufe:
      63
  4. MichiK

    MichiK Registrierter Benutzer

    Im Board seit:
    18.01.06
    Zuletzt hier:
    2.12.16
    Beiträge:
    390
    Ort:
    Wildwood
    Zustimmungen:
    40
    Kekse:
    453
    Erstellt: 31.01.06   #4
    moment was machst du mit deinem boss fs-6? wo steckst du den denn rein?
    des sind zwei normale schalter/taster in einem gehäuse zum umschalten von kanälen usw?

  5. OFFFI

    OFFFI Gesperrter Benutzer

    Im Board seit:
    30.06.04
    Zuletzt hier:
    10.01.07
    Beiträge:
    3.032
    Zustimmungen:
    5
    Kekse:
    1.162
    Erstellt: 31.01.06   #5
    Ich würde sagen machs so

  6. Bato

    Bato Threadersteller Registrierter Benutzer

    Im Board seit:
    09.07.05
    Zuletzt hier:
    2.12.16
    Beiträge:
    1.744
    Zustimmungen:
    74
    Kekse:
    1.679
    Erstellt: 01.02.06   #6
    Ahhhhhh.....daran wirds wohl liegen?!?!?

    Ihr habt alle dreipolige Schalter aufgemalt. Ich habe nur zweipolige.

    Mit denen geht es also nicht?!:confused:


    Danke für eure Skizzen!

  7. 6Red6Dragon6

    6Red6Dragon6 Registrierter Benutzer

    Im Board seit:
    05.02.05
    Zuletzt hier:
    8.05.14
    Beiträge:
    1.977
    Ort:
    Mannheim
    Zustimmungen:
    54
    Kekse:
    6.888
    Erstellt: 01.02.06   #7
    Doch, so wie's OFFFI gemacht hat.;)
    Meins ist etwas umständlich...ähh... bescheuert.:)


    €: Hab' mich umentschieden, meins gefällt mir doch besser :D

  8. LX84

    LX84 Registrierter Benutzer

    Im Board seit:
    06.12.04
    Zuletzt hier:
    5.08.16
    Beiträge:
    1.744
    Ort:
    Wien
    Zustimmungen:
    10
    Kekse:
    3.715
    Erstellt: 01.02.06   #8
    was? so ganzkann das jetz aber nciht funktionieren wie OFFI das zeichnet.. ode rüberseh ich da was??

    aber so wie du die kabel an den SPDT gezeichnet hast, findet das signal ja nie seinen weg durch den schalter... sprich da wird nei was rauskommen!

    dagegen die skizze von red dragon sollte so funktionieren!
    in dem fall würde der erste schalter dafür gut sein, ob das signal an die erste oder zweite buchse geleitet wird, und der zweite schalter ist dafür gut, ob das signal nun an BEIDE amps geht oder nur an einen!

    aber ich denke mti der lösugn wird er auch fiepen..
    das hat irgendwas mit der masse zu tun... ich würd versuchen die massen getrennt anzulegen, sprich: aufpassen dass die beiden ausgangsbuchsen nicht miteineander über eine masse geführt werden! sondern am besten auch mitgeschaltet werden (2PDT schalter(!)
    OFFIS lösung ist halt anders konzipiert, und um vom einen ampzum anderen schalten zu können musst du beide treter betätigen.

    falls du nru 2polige schalter zur verfügung hast, (also ON/OFF) dann kannst du wirklcih nru nach OFFI's prinzip vorgehen...
    aber.. um ehrlich zu sein, ich hab noch nie 2Polige fussschalter gesehen!?
    meisnt du 2 reihige (2PDT)!?

  9. Bato

    Bato Threadersteller Registrierter Benutzer

    Im Board seit:
    09.07.05
    Zuletzt hier:
    2.12.16
    Beiträge:
    1.744
    Zustimmungen:
    74
    Kekse:
    1.679
    Erstellt: 01.02.06   #9
    Ich mein Schalter mit zwei....naja....Nippeln unten dran.

    Ich wollte meinen alten Peavey Fußschalter zu einem AB Switcher umoperieren. Der hat eben zwei Taster. Und jeder hat eben zwei Ösen unten drunter.

    Über eine Skizze deiner Erklärung würde ich mich sehr freuen.:o Vielen Dank!:)

  10. OFFFI

    OFFFI Gesperrter Benutzer

    Im Board seit:
    30.06.04
    Zuletzt hier:
    10.01.07
    Beiträge:
    3.032
    Zustimmungen:
    5
    Kekse:
    1.162
    Erstellt: 01.02.06   #10

    1. Auf die Pinsbelegung habe ich nicht geachtet (muss MITTE und oben oder unten sein)

    2. Er sollte
    Hatter bekommen, sogar mit 2pol Schaltern

  11. GoFlo

    GoFlo Registrierter Benutzer

    Im Board seit:
    16.09.04
    Zuletzt hier:
    7.02.10
    Beiträge:
    827
    Zustimmungen:
    0
    Kekse:
    573
    Erstellt: 02.02.06   #11
  12. GoFlo

    GoFlo Registrierter Benutzer

    Im Board seit:
    16.09.04
    Zuletzt hier:
    7.02.10
    Beiträge:
    827
    Zustimmungen:
    0
    Kekse:
    573
    Erstellt: 02.02.06   #12
    --bitte nach /dev/null verschieben...Doppelpost--

  13. Bato

    Bato Threadersteller Registrierter Benutzer

    Im Board seit:
    09.07.05
    Zuletzt hier:
    2.12.16
    Beiträge:
    1.744
    Zustimmungen:
    74
    Kekse:
    1.679
    Erstellt: 02.02.06   #13
    Danke!

    Ich brauche aber zwei Schalter.;)
