fand aber asymmetrisch Clippendel Pedale immer frischer und interessanter im Klang

Bei den Silizium-Dioden, die typischerweise im TS werkeln, neige ich auch zur asymmetrischen Zerre. Es ist kein "night and day" Unterschied, gibt dem aber noch dieses gewisse Etwas dazu.



[Soultrash]

Sorry für die späte Rückantwort, Arbeit stresst

@Primut
Ganz genau, mit dem Kondensator und dem Widerstand ist es quasi ein Booster mit Pre EQ, der Gain Regler arbeitet als Blend,
bzw. wird der EQ Effekt stärker je mehr man den Gain Poti aufdreht, keine Ahnung warum das so ist,
aber es funktioniert wirklich sehr gut mit High Gain Sounds!

@mix4munich
Vielen Dank!

@HIFI-KILLER
Danke!

@Smoke165
Den PB hatte ich auch, war cool aber auch irgendwie noisy...

Was das clipping angeht, da geht wohl ziemlichjede KOmbinatin, ob es am Ende gut klingt muss man testen,
viele der Möglichkeiten, vor allem die LED's klingen alle recht ähnlich, habe bisher aber auch nicht mehr viel
experimentiert da mir die Methode mit dem Kondensator und dem Widerstand exakt den Sound gibt den ich haben wollte!

Der OPA2134PA wurde mir als low noise von Chat GPT empfohlen, ihc hatte zuvor auch einen anderen high end OP AMP (muss mal schauen welches Modell)
der hat direkt angefangen zu oszillieren und hätte fast das komplette Pedal geschrottet, ist zimlich warm geworden habe es aber noch rechtzeitig ageschaltet

Da sPedal hat mich inklusve Versand 170€ gekostet, plus noch die extra Bauteile wie OP AMPs, JFET's, MOSFET's etc. also knapp 200€.
Das optische Design ist wie gesagt von mir (mit Hilfe von AI für das Kanji).

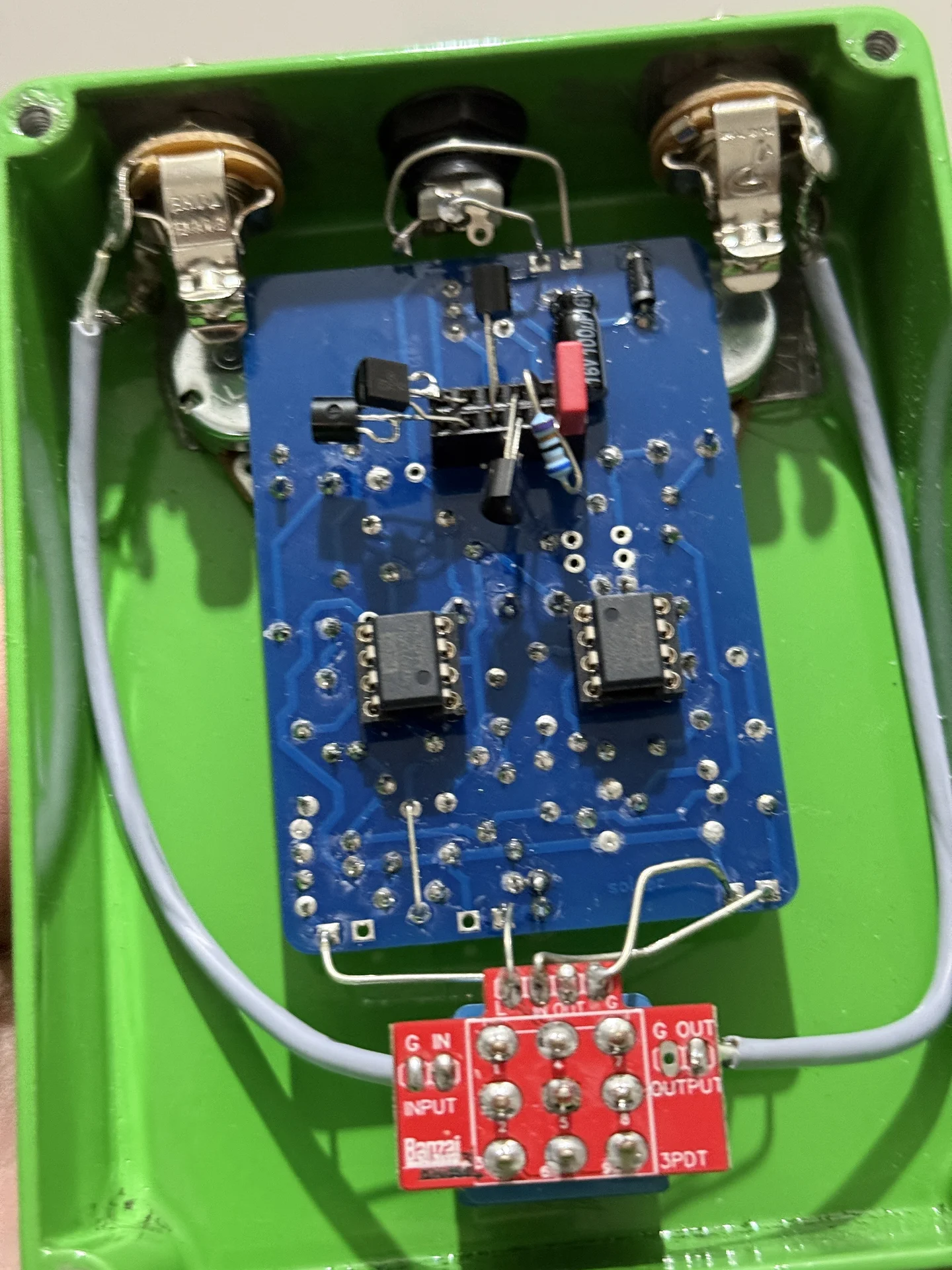

Ich schau mal das ich Zeit Finde ein Foto vom Inneren zu machen, die Werte für den Kondensator und Widerstand muss ich auch
den Kmponenten entnehmen, weis es nicht mehr ganz genau

Ach ja der BALANCE Regler ist einfach nur Volume, das ist beim Maxon OD808 so und ich habe es einfach übernommen



[Soultrash]

@Smoke165
Der Kondensator ist ein WIMA FKS2 6,8nF 100V, der Widerstand ein Beyschlag MBB-PREC 6,8k



[Smoke165]

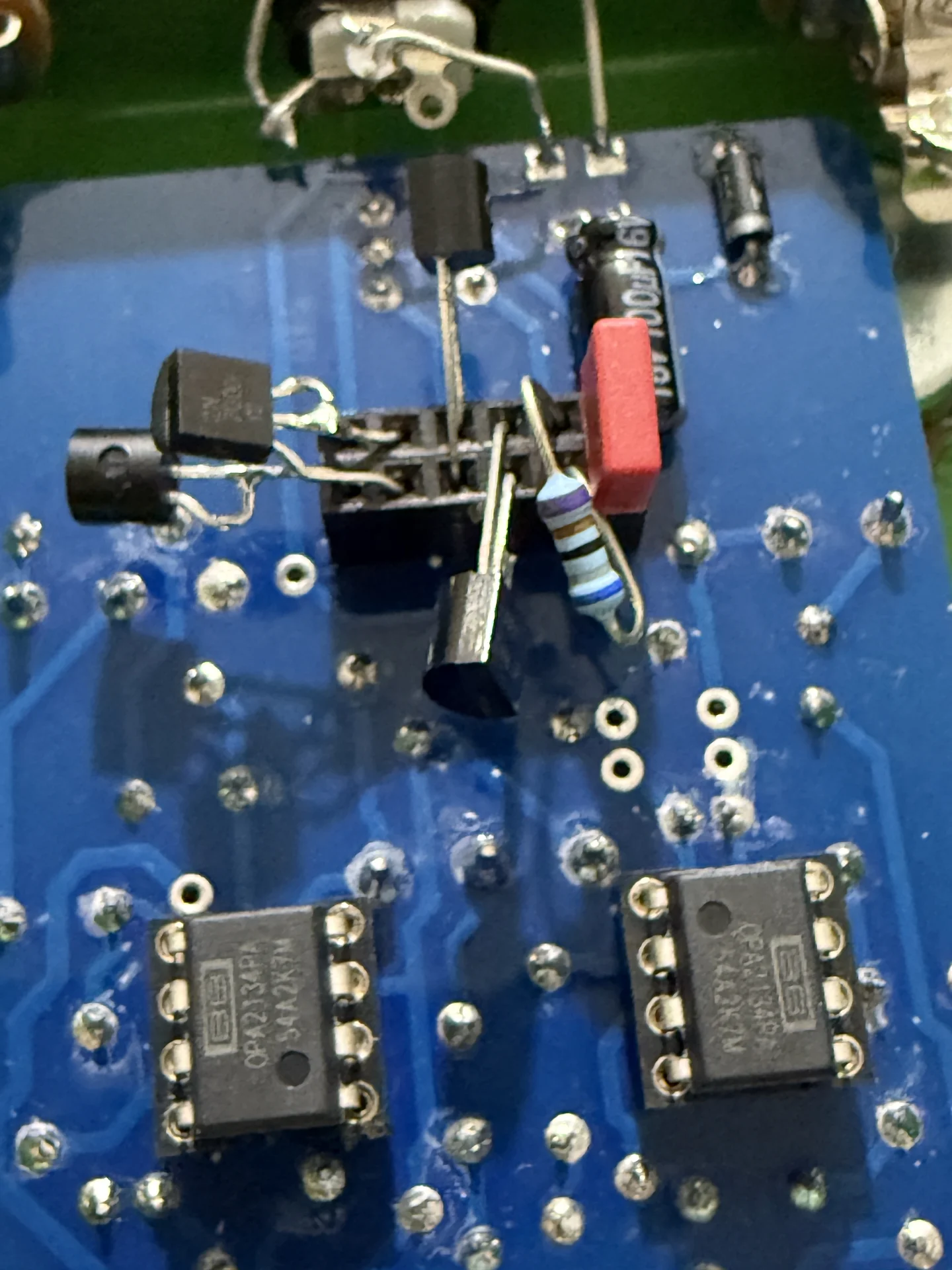

Schade, dass man die anderen Teile nicht sieht, aber auf jeden Fall spannendes Konstrukt mit deinen Transistoren und der RC-Kombo. Scheint nicht sein erster TS-Bau zu sein, wenn er sogar eine scheinbar eigene Platine dafür am Start hatte. Ich bastel das auf jeden Fall nach. Mein TS-Based Overdrive ist jetzt auch zusammengebaut und in ein temporäres Testgehäuse gewandert. Also kanns bald ans ausprobieren mit deiner Idee da gehen

Den PB hatte ich auch, war cool aber auch irgendwie noisy...

Wie ich irgendwann gesehen hatte, kann ich mein Overdrive so einstellen, dass es quasi ein PB ist. Das wird auf jeden Fall noisy, weil da deutlich mehr Verstärkung durchgejagd werden kann. Deswegen werden die auch das Noisegate eingebaut haben. Aber dann wäre ja ruhe, auch wenn nur indirekt. Daher wollt ichs eingeworfen haben.

Der OPA2134PA wurde mir als low noise von Chat GPT empfohlen

Den hat mir ChatGPT auch empfohlen 2-3 Stück hab ich hier schon liegen, der OPA2134 bleibt noch aus. Pedal ist aber auch erst seit heute im Gehäuse, da kam erstmal klassisch der 4558 rein, um überhaupt alle Funktionen, Rauschverhalten etc zu prüfen.

Da sPedal hat mich inklusve Versand 170€ gekostet, plus noch die extra Bauteile wie OP AMPs, JFET's, MOSFET's etc. also knapp 200€.

Find ich fair. Quasi Boutique-Pedal Preis für einen Bau auf Anfrage ist imo echt in Ordnung, wenn man bedenkt, dass da ja durchaus Zeit drauf geht.

Ach ja der BALANCE Regler ist einfach nur Volume, das ist beim Maxon OD808 so und ich habe es einfach übernommen

Irre. Kein Scheiß, ich hab den 808 schon tausendfach auf Bildern gesehen und dass das nicht Drive/Volume/Tone ist, ist mir NIE aufgefallen. Wtf



[Soultrash]

BIn auf jeden Fall gespannt was dabei rauskommt, kannst es gerne auch hier in den Thread posten!



[Smoke165]

Kapern nicht nötig, ich poste eig von Anfang an Updates im "Eure selbstgebauten Effektgeräte" Topic. Wenn man so den ersten Post dazu liest, merkt man auch, dass eine Eskalation wie jetzt ursprünglich nicht der Plan war. Den aktuellsten (soeben geschrieben) Stand findest du hier. Hab die Platine endlich bestücken können und alles in ein Testgehäuse ziehen lassen Einiges an Zwischenschritten und Grübeleien zwischen den beiden Posts, wenns dich das interessiert. Ist eine für mich sehr lehrreiche Reise, das Projekt
