Brauche Hilfe für Model 144K

[Chrifa]

Hallo, ich brauche eure Hilfe und zwar habe ich mir eine Hammond 144K gebraucht gekauft. Leider funktionieren zwei der vier Lautsprecher nicht und zwar die beiden, welche den Leslie beschallen. Die Leslie Trommel läuft sauber, aber leider kein Ton.
Ich habe bereits alle Sicherungen kontrolliert, alle sind in Ordnung. Die gelbe Platine ist wohl der Verstärker.

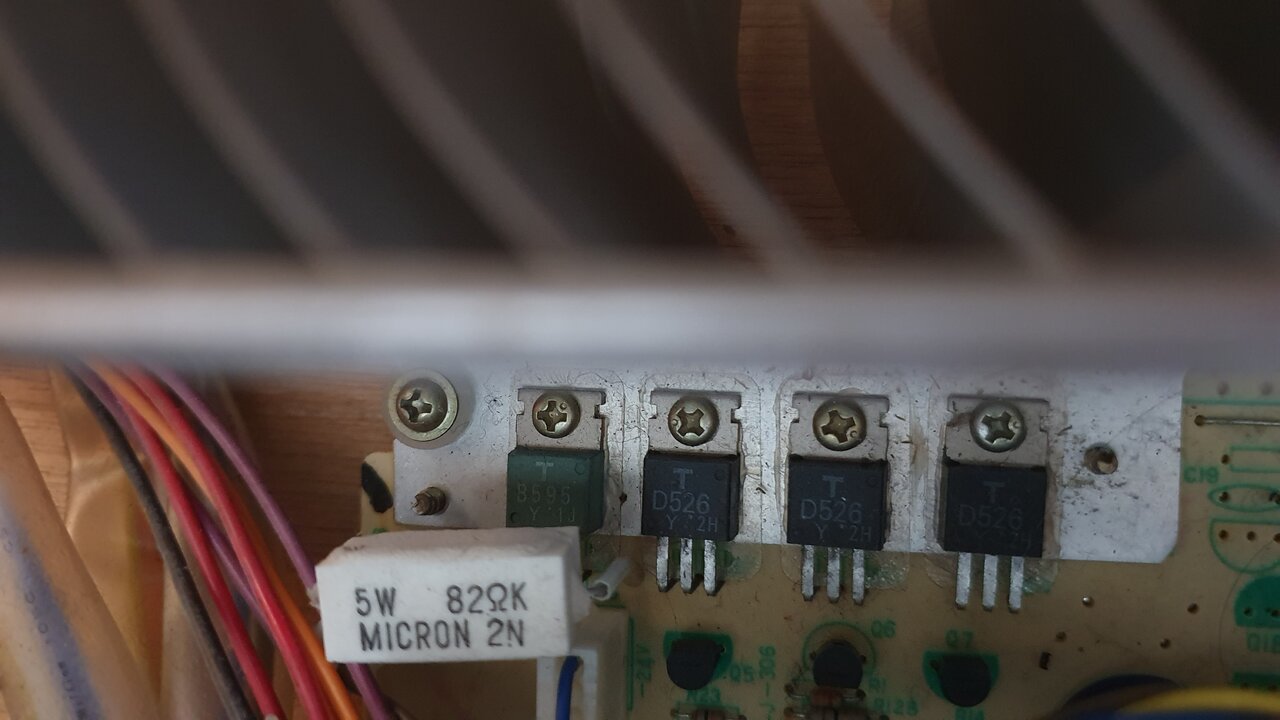

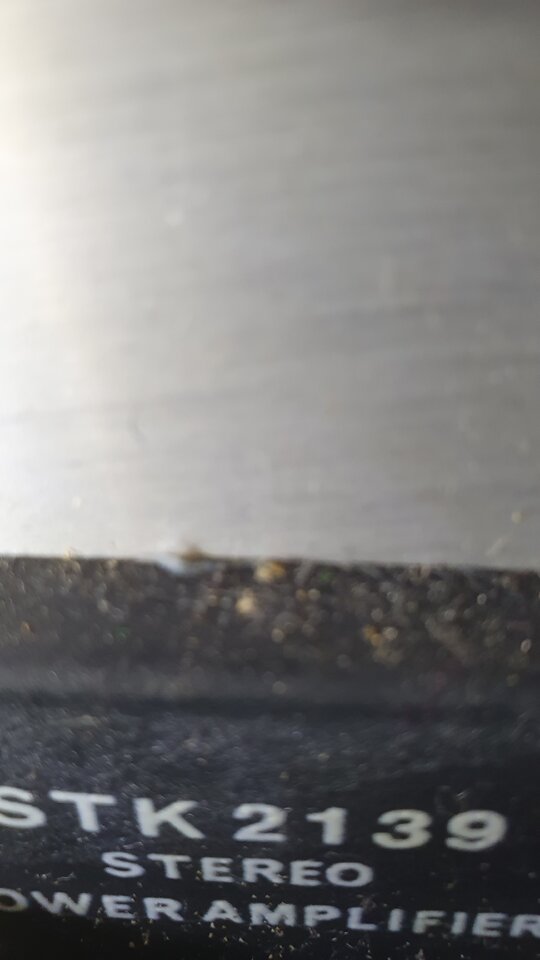

Sind evtl. die 4 Transistoren defekt oder das Teil (STK2139) ?
Die Platine ist auch kaum zugänglich.
Kann dazu jemand einen Tipp geben, wo ich suchen muss?
Danke für eure Hilfe
Christoph



[michaelausS]

Hallo Christoph,
kannst du ein Service-Manual mit Schaltplan auftreiben? Weil so ganz ohne wirds schwierig, die Transistor-Hammonds sind nicht so beliebt.

Viele Grüsse,
Michael



[Chrifa]

Das ist eben schwierig, einen Schaltplan aufzutreiben, aber ich versuche es.
Ich muss auch korrigieren: 3 Lautsprecher funktionieren, nur der Basslautsprecher des Leslie nicht.
Der Lautsprecher ist in Ordnung und auch das Kabel von der Platine zum LS. Also kann es nur an der Elektronik der Platine liegen.



[Alibaba100]

guckst du:

HAMMOND Schematic Diagrams Service Manual

HAMMOND Schematic Diagrams Service Manual for Electronic Organ, Synthesizer, Drum Machine, Piano and Keyboard

www.servicemanual.altervista.org

Grüsse

Wolfgang
