Eigenbau - 2x12" Gitarren Box (Vorbild: Mesa Boogie)

[gimp]

sieht ja fast genau so aus wie meine

hattest du die schon vorher gebaut oder meine als Inspiration zum bau einer eigenen genommen?



[pile up]

Ne die hatte ich mir schon vorher gebaut



[gimp]

wow, 1 jahr später hab ich endlich die nötige Zeit und Langeweile gehabt um mal was mit der Box aufzunehmen. 🙂

Hier das Ergebnis:

Siganlkette: KSE DIs - Palmer DI Box (umgedreht als ReampBox missbraucht) - Maxon OD-9 - Peavey 6505 - Meine 2x12er - Shure SM57

die aufgenommenen Spuren wurden durch NICHTS nachbearbeitet, auch kein EQ!



[spaceinvader]

Hört sich echt geil an



[*JEAN*]

sieht cool aus ! glückwunsch



[andy456]

Hallo, ich hätte da ein paar Fragen zu deinem Projekt. Ich werde mir auch eine 2x12 Box bauen. Allerdings mit den Abmaßen einer Engel 2x12 (Jetzt doch keine Roadking ;-)) Speaker werden wohl erstmal die Celestion Neodog-Lautsprecher aus meinem alten VOX AD120 VTX sind wohl ähnlich den G12H.

Was hast du für Erfahrungen beim bau gemacht, worauf sollte man achten?
Was hast für die front und Rückseite für Materialstärke genommen 18mm oder 15mm?

Reicht dir ein Schwerer Griff für die Box?
Wie lange hast du für die Zinken gebraucht, alles Handarbeit oder gefräst? ich habe bei mir jetzt weniger Zinken eingeplant 5 pro seite wegen der arbeit geht das auch so?
Wie hast du die Ecken mit dem Tolex so schön hin bekommen hast du da ne Anleitung für?
Wie hast du die Speaker befestigt?
Wie tief ist deine Wand für die Speaker im Gehäuse drin?
Wie dick ist dein Rahmen für den Stoff?
War doch der Standart Marshallstoff oder?
Hast du den Rahmen für den Stoff an die Wand geschraubt von hinten oder mit Klett dran gemacht?
Das Pinig wird einfach an den Stoffrahmen getackert oder?

Besten Dank

Andy



[gimp]

Was hast du für Erfahrungen beim bau gemacht, worauf sollte man achten?

Beginne solch ein Bauprojekt nur, wenn du auch wirklich Lust dazu hast. Viel Geld spart man nicht (im Vergleich zu Gebrauchtpreisen)

Was hast für die front und Rückseite für Materialstärke genommen 18mm oder 15mm?

Front: 18mm und Rückseite 15mm (ich würde für die Rückseite aber auch 18mm nehmen, ich hab nämlich das Gefühl, dass die bei mir zu dünn ist (schwingt mit))

Reicht dir ein Schwerer Griff für die Box?

Klar, zur Not kann man die Box auch auf einem Rollbrett transportieren. Ich wollte nur nicht durch 2 große Griffschalen den Sound beeinträchtigen, daher nur ein Griff oben.

Wie lange hast du für die Zinken gebraucht, alles Handarbeit oder gefräst? ich habe bei mir jetzt weniger Zinken eingeplant 5 pro seite wegen der arbeit geht das auch so?

Puh, ich glaube einen kompletten Tag etwa, komplett Handarbeit (Fräse wäre schön gewesen). Ein Kollege von mir hat seine Box zusammengespaxt und die klingt genau so. Ich denke, dass es eigentlich egal ist (es sollte nur ordentlich gemacht werden). Also wenn du wegen dem Aufwand nur 5 Zinken machen möchtest, würde ich an deiner Stelle lieber zu den Spax Schrauben greifen.

Wie hast du die Ecken mit dem Tolex so schön hin bekommen hast du da ne Anleitung für?

Das war ne Fummel-Arbeit. Hier gibts ne schöne Anleitung: http://jam4jmessageboard.websitetoolbox.com/post?id=2378719
(nimm auf jeden Fall Leim! Ich habe Ponal Express benutzt, funzt super!)

Wie hast du die Speaker befestigt?

Einschlagmuttern + Gewindeschrauben.

Wie tief ist deine Wand für die Speaker im Gehäuse drin?

Das weiß ich nicht mehr. Aber das kannst du ja eigentlich auch abschätzen oder mach es so, wie es dir gefällt.

Wie dick ist dein Rahmen für den Stoff?

18mm oder 20mm, bin mir nicht ganz sicher

War doch der Standart Marshallstoff oder?

Jepp, das ist der Standard Marshallstoff

Hast du den Rahmen für den Stoff an die Wand geschraubt von hinten oder mit Klett dran gemacht?

Ich hab den von hinten festgeschraubt

Das Pinig wird einfach an den Stoffrahmen getackert oder?

jepp



Ich hoffe ich konnte dir helfen 😉



[andy456]

Danke hat mir schonmal sehr geholfen denke ich. Wenn man ehe Speaker rumliegen hat denke ich spart man schon Geld. Denn wenn man mal schaut was Tubetown für eine sehr ähnlich Box haben will (nur Gehäuse) denke ich ist das ok. Vor allem kann man die DIY Box aus 18mm Multiplex nicht mit den Spanplatten schrott von Harly Benton oder Fame vergleichen denke ich, auch wenn diese halb wegs klingen sollen. Ich denke schon das man so für ca. 150 Euro davon sind ca 60-70 Euro Holz eine brauchbare und sehr schicke Box bauen kann (ohne speaker) Vorausgesetz das Handwerkliche Geschick ist vorhanden.

Ich werde auch kein Tolex benutzen sondern erstmal Kunstleder. im Roller haben Sie welches für 8,90 der Meter was schon recht robust und dick aussah. im Netz gibs auch was für 4,99 aber ob das das gleiche ist? mhm schwer zu sagen: http://www.mcstoff.de/product_info.php?info=p100403_Kunstleder-schwarz.html Da Ich damit vorher noch nicht wirklich gearbeitet habe ist das so erstmal günstiger denke ich!

Bei der Idee das man die Wände nur leimt und schraubt bin ich gerade zwieh gespalten, das ich denke das das doch irgendwie einfluss auf das Schwingungsvermögen der Box hat, weil ja so mehr Oberfläche zum verleimen da ist.

Ich werde erst mal schauen ob ich irgendwo noch günstig das Holz weg bekomme und werde mir noch überlegen ob Schalengriffe dran kommen oder Riemen. Meinst du die Schalen haben einen so großen Einfluss?



[gimp]

Bei der Idee das man die Wände nur leimt und schraubt bin ich gerade zwieh gespalten, das ich denke das das doch irgendwie einfluss auf das Schwingungsvermögen der Box hat, weil ja so mehr Oberfläche zum verleimen da ist.

Ich werde erst mal schauen ob ich irgendwo noch günstig das Holz weg bekomme und werde mir noch überlegen ob Schalengriffe dran kommen oder Riemen. Meinst du die Schalen haben einen so großen Einfluss?

ich habs nicht getestet, aber ich würde mal behaupten (ich meine es auch schon mal gelesen zu haben), dass es einen
größeren Einfluss hat als verzinkte vs. verschraubte Verbindungen 😉



[mugc]

Ich werde auch kein Tolex benutzen sondern erstmal Kunstleder. im Roller haben Sie welches für 8,90 der Meter was schon recht robust und dick aussah. im Netz gibs auch was für 4,99 aber ob das das gleiche ist? mhm schwer zu sagen: http://www.mcstoff.de/product_info.php?info=p100403_Kunstleder-schwarz.html Da Ich damit vorher noch nicht wirklich gearbeitet habe ist das so erstmal günstiger denke ich!

also diese Arten von Kunstleder sind mE viel zu dick und flexibel für die Verarbeitung, ausserdem haben sie auf der Rückseite selten eine Gewebestruktur, die das Kleben erleichtern würde. Hat eben nen Grund warum Tolex so teuer ist. Is halt die Frage ob du 60-70 Euro für Holz hinlegst, die Box wirklich super klingt - und dir dann hinterher in den Allerwertesten beißt weil das Billig-Zeug schlecht aufgeklebt wurde.... es ist wirklich nicht einfach!



[andy456]

Also das aus dem Roller hatte hinten eine Gewebestuktur drauf. Naja ich werde wenn sowieso erstmal das Holzgerüst bauen und den rest nach und nach, denke ich!



[7Seconds]

...nicht mit den Spanplatten schrott von Harly Benton oder Fame vergleichen...

Ich würde die HB 412V nicht als Schrott bezeichnen.



[andy456]

Ich würde die HB 412V nicht als Schrott bezeichnen.

Ok Schrott vielleicht nicht, da diese Box wohl immerhin aus Sperrholz ist aber von der Qualität her denke ich nicht zu vergleichen mit Engel, MESA und Orange. Gerade was die Holzqualität die verarbeitung und vorallemen den Sound angeht. Und ich denke wenn man selber sich etwas bemüht bekommt man eine ebenfalls Hochwertige gut klingende Box zu einem Preis der gerade mal die Hälfte der teuren guten Box ist. Oder gibt es da nen Hacken? Ich denke nicht wirklich. Ok das beziehen mot Tolex oder Kunstleder ist etwas Frickelig aber die Box sollte als erstes gut Klingen.

Und hier denke ich sind wichtige Faktoren, das Volumen der Box,(Irgendwie sind alle guten und teuren Boxen größer als die HB und Fame) und das verwendete Rohmaterial sowie dessen verarbeitung, also verzinkungbzw geleimt oder nur geschraubt etc. etc.

Oder irre ich mich jetzt komplett?



[7Seconds]

Sie ist nicht nur von der Qualität her nicht mit Engl, Mesa und Orange zu vergleichen, sondern vor allem auch vom Preis her nicht.
Den Klang würde ich als "gut" und kaum von einer teureren 412 V30 differenzierbar bezeichnen (jaja, fallt nur über mich her 😉).

Hinsichtlich der Größe irrst Du Dich, die HB 412V ist genauso groß wie ne Marshall 1960. Ob die HB geschraubt ist, weiss ich nicht. Sie ist halt deutlich dünner vom Holz her als ne Marshall oder vergleichbare.

Der einzige Vorwurf, den ich der HB mache (und damit auch mir), ist dass ich die Globalisierungssituation ausnutze und ein chin. Billigprodukt kaufe, bei dem ich mir eigentlich sicher sein kann, dass die Arbeiter nicht viel daran verdient haben. Das muss bei den großen Herstellern nicht zwingend anders sein; bei HB weiss man, dass es nicht anders geht. Ich kaufe sowas in Zukunft nicht mehr, aber das ist ne persönliche Einstellungssache.

Grüße, Ralph



[Vintage_Man]

Hallo,

Vom Kunstleder würde ich auch dringenst abraten, weil es viel zu empfindlich ist und auch nicht so schön zu bearbeiten. Die paar EUR mehr für einen farblich und geschmacklich passenden Tolex sind sehr gut angelegt. Ich verwende auch nur Ponal (normal) für die großen Flächen. Für Ecken und um die Kanten herum kommt Pattex (Classic) zum Einsatz (auf gute Belüftung achten!). Wenn man das Zeug nur dünn auf das Tolex-Gewebe aufstreicht (und natürlich auch auf die zu beklebende Holzfläche), wird auch das Tolex nicht angegriffen. Vorteil: Es haftet sofort sehr gut und man braucht nicht extra zu klammern. Für die Ecken den Tolex kurz mit dem Fön anwärmen, damit sich die Kanten schön auf Stoß legen lassen.
Auf meiner Website habe ich diverse bebilderte Anleitungen, wie man so ein Zeugs verarbeitet. (Guckst Du Signatur!)

Die Griffschalen dürften den Sound der Box kaum verändern, dafür aber den Tragekomfort deutlich erhöhen.

Viel Spass beim Bauen!

/Bernd

@Ralph: Sehr schöne Gitarre auf Deinem Avatar! 🙂



[7Seconds]

@Ralph: Sehr schöne Gitarre auf Deinem Avatar! 🙂

<OT>Danke! Ist ne Squier Jagamaster Vista Series in SonicBlue</OT>



[Moe D.]

So, meine Box ist fertig 🙂
Werde morgen neue Fotos machen!


Ich hab aber noch 2 Fragen zum Anschluss der Speaker:

1. Sollte man die Anschlüsse löten? Ich hab ein Anschlussfeld mit Kabeln und Steckern fertig gekauft.
Die Stecker passen auf die Pins der Speaker drauf, sitzen aber nicht besonders fest. Was meint ihr?

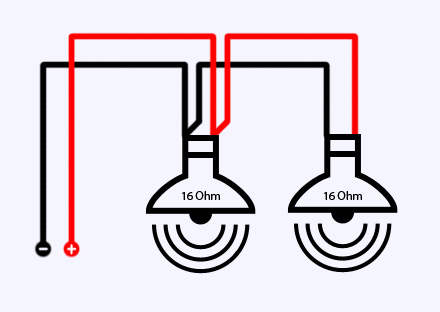

2. Sicherheitshalber frag ich nochmal nach, ob die Schaltung der Speaker so richtig ist.
(Plus = Spitze Klinkenstecker = rot)

Schaltung: Parallel | Gesamtimpedanz: 8 Ohm

Ist des dann 8 Ohm Mono oder kann ich die dann zusammen mit einer 4x12" Box gemeinsam anschließen? Also bei meinem TSL100 gibts ja einen "only 16 Ohm Jack" für Eine Box und dann 2x 8 Ohn, wenn man zwei boxen anschließt. Also kann ich doch beide anschließen. meine Marshall und dann so eine, wenn ich mir so eine nachbaue?!

---------- Post hinzugefügt um 08:58:57 ---------- Letzter Beitrag war um 08:54:58 ----------

Und noch ein Nachtrag:
Ich hab nicht verstanden wie ich ich die Frontbespannung anbringe. Die Rede war von nem Rahmen aber der wurde nicht näher erklärt. Und was heißt "Das Pining ist getackert? Wie kann ich des Tackern ohne, dass ich die Nadeln sehe?
Danke schonmal!



[Stratspieler]

Moin,

@ Gimp: Respekt - sieh gelungen aus.

Ja, so eine 2x 12er geistert mir auch noch im Kopf herum. Bei TT hat es zwar welche...

Ich würde gern eine stehende haben, nur scheitert es bei mir am fehlenden Werkzeug für die Holzbearbeitung; speziell Verzahnung. Tolexen etc. ist wiederum kein Problem.

Also Gimp - alle Achtung für dieses gelungene Projekt! *bekeks'* 😉

Gruß Michael



[Ibanezsoul]

Ist des dann 8 Ohm Mono oder kann ich die dann zusammen mit einer 4x12" Box gemeinsam anschließen? Also bei meinem TSL100 gibts ja einen "only 16 Ohm Jack" für Eine Box und dann 2x 8 Ohn, wenn man zwei boxen anschließt. Also kann ich doch beide anschließen. meine Marshall und dann so eine, wenn ich mir so eine nachbaue?!

---------- Post hinzugefügt um 08:58:57 ---------- Letzter Beitrag war um 08:54:58 ----------

Und noch ein Nachtrag:
Ich hab nicht verstanden wie ich ich die Frontbespannung anbringe. Die Rede war von nem Rahmen aber der wurde nicht näher erklärt. Und was heißt "Das Pining ist getackert? Wie kann ich des Tackern ohne, dass ich die Nadeln sehe?
Danke schonmal!

Würde mich auch interessieren!



[AndiMandi]

Ist des dann 8 Ohm Mono oder kann ich die dann zusammen mit einer 4x12" Box gemeinsam anschließen? Also bei meinem TSL100 gibts ja einen "only 16 Ohm Jack" für Eine Box und dann 2x 8 Ohn, wenn man zwei boxen anschließt. Also kann ich doch beide anschließen. meine Marshall und dann so eine, wenn ich mir so eine nachbaue?!


!

Wenn beide Anschlüsse jeweils 8 Ohm liefern und deine beiden Boxen 8 Ohm haben seh ich da eigentlich kein problem.
Und ja die Box hat 8 Ohm Mono, was aber nur mit der einen Box zu tun, d.h wenn du zwei boxen direkt am Amp anschliest behält sie auch ihre 8 Ohm.
