Ein weiterer Turner Model1 Bau

[hansg]

Besten Dank

Inzwischen ist die Elektronik komplett eingebaut.

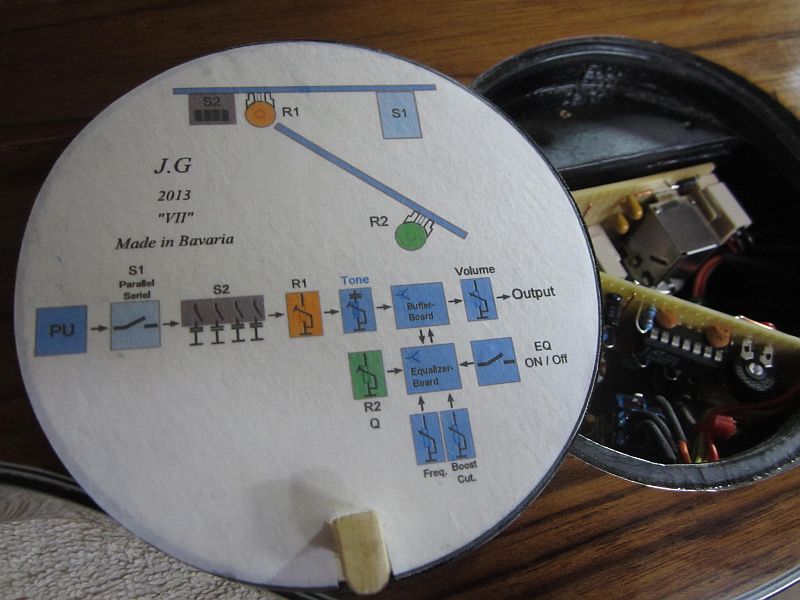

Auf der Innenseite des Elektrofachs wurde noch ein Blatt mit dem Blockschaltbild der Schaltung,
und den Standorten der Schalter / Potis auf den Platinen angebracht.

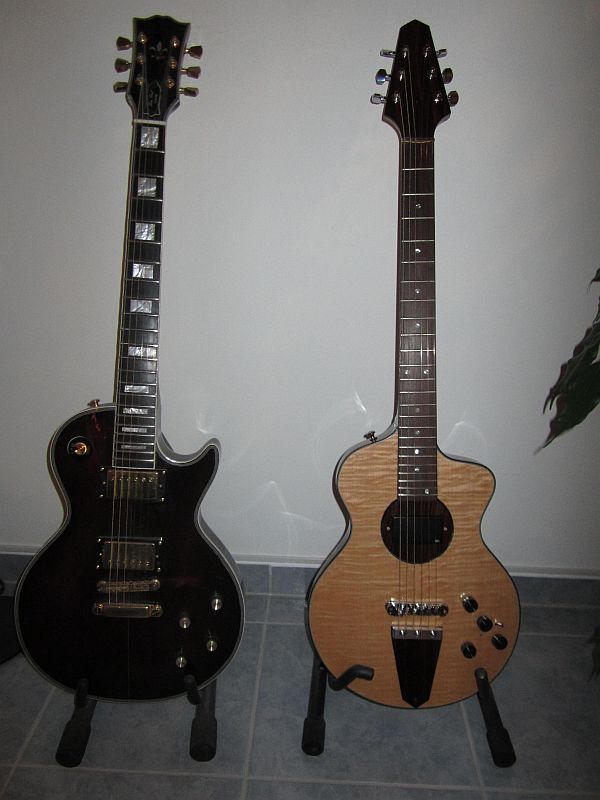

Anbei noch ein Vergleich der M1 mit der LP.

Die Model1 und die Les Paul unterscheiden sich zwar von der Optik und der Größe,
sind sich aber ähnlicher als es auf den ersten Blick aussieht.

Die Mensur ist identisch, und auch das Halsprofil ist exakt wie bei der LP.
Ich habe für das Halsprofil übrigends genau die gleichen Schablonen wie bei der LP benutzt.

Auch andere Detais wie z.B der Abstand Vol und Tone Poti sind identisch.

Beste Grüße
Hans



[hansg]

Nach 7 Monaten Bauzeit ist die Model-one jetzt endlich fertig geworden.
Das schwierigste an diesem Bau war dass von der M1 keinerlei brauchbare Infos, Baupläne, Schaltpläne oder Ähnliches gibt.
Gebaut wurde die Gitarre daher anhand von nachgezeichneten Fotos, ergänzt durch die Halsdetails eines Les Paul Plans.

Die Daten.

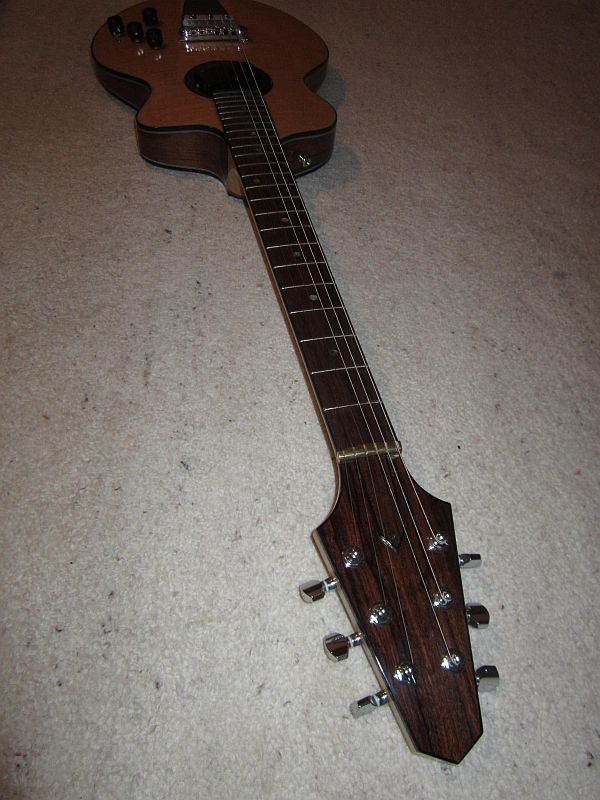

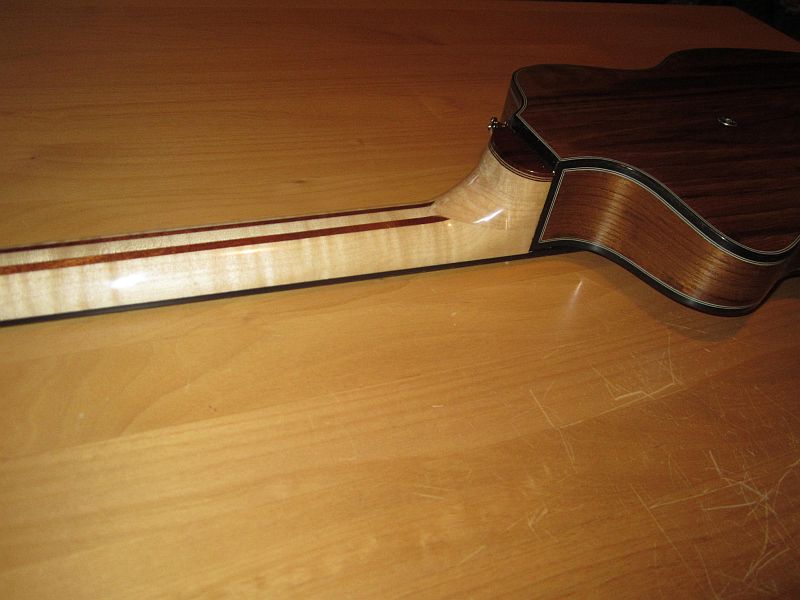

Hals: Ahorn leicht geriegelt, Meranti, Furnierstreifen aus Palisander, Wenge, und Ahorn
Griffbrett Palisander. Alles in allem 22 (Holz)Teile.

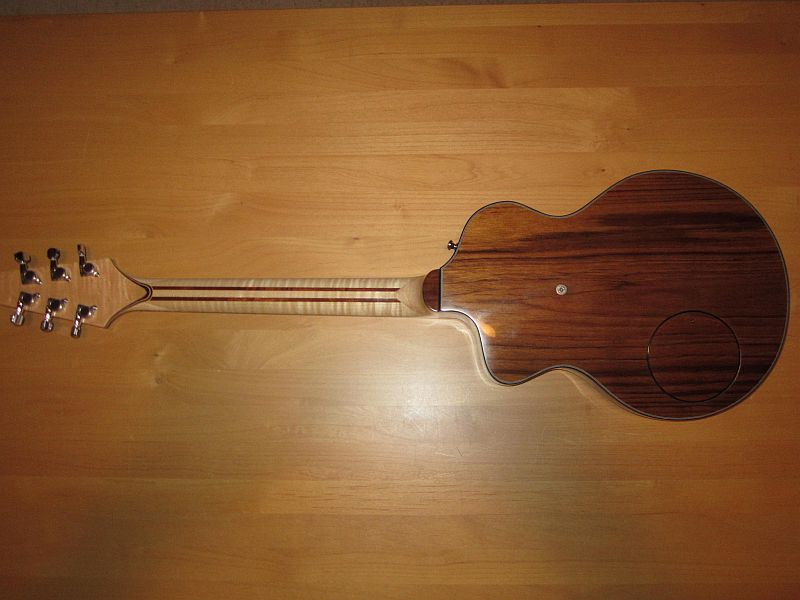

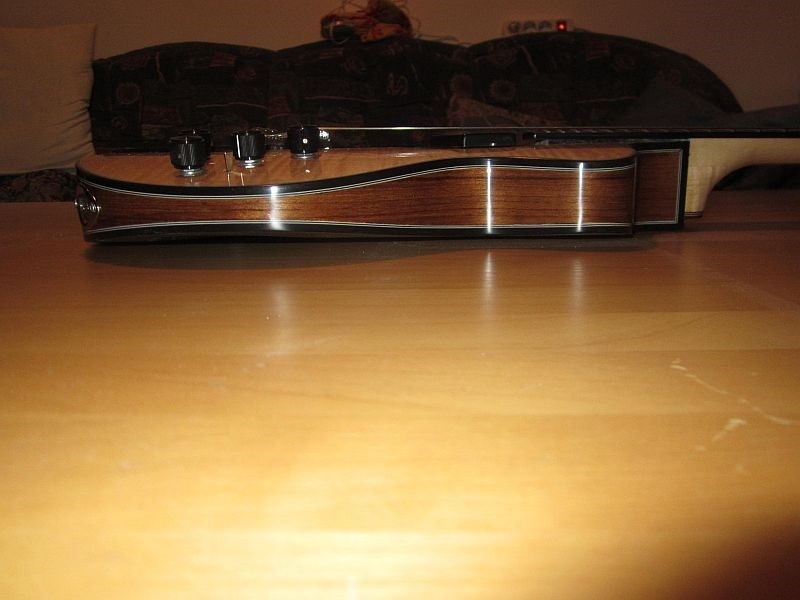

Body: Kern aus Erle. Seitenteile aus Fichte/Tanne/Sperrholz, goßflächig ausgehöhlt und mit Ahorn und Teak furniert.

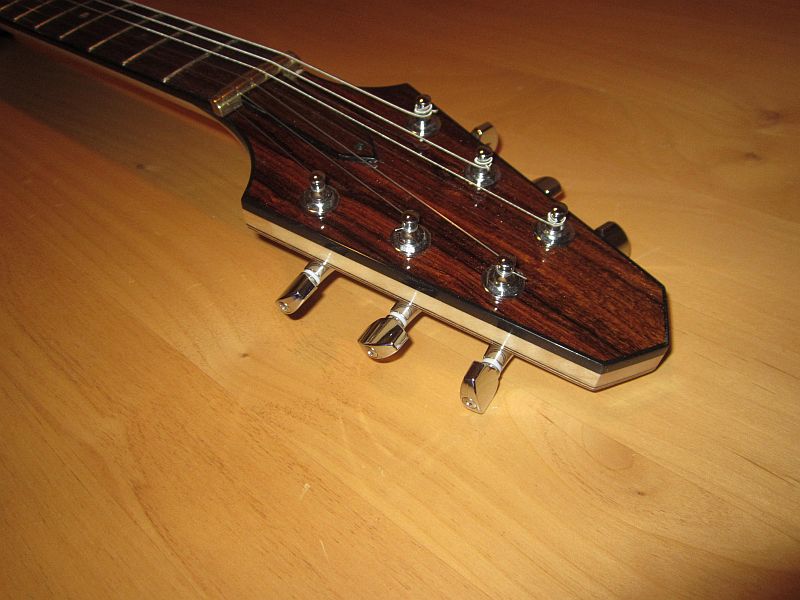

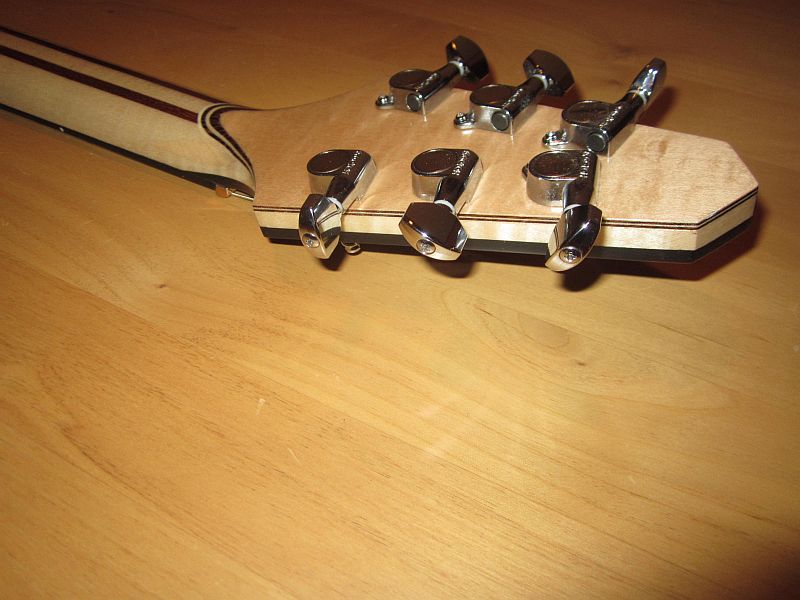

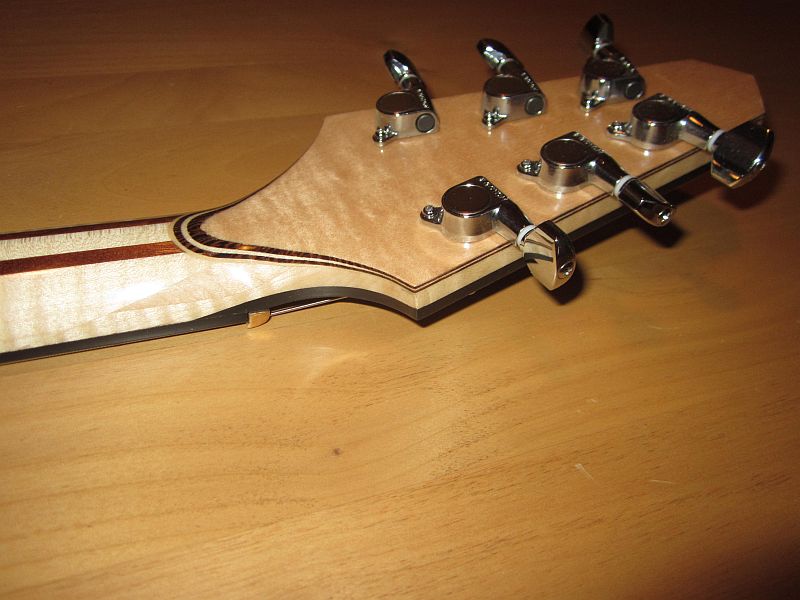

Tuner: Gotoh
Bridge: Wilkinson Rollerbridge

Sattel: Kompensiert, und aus Messing - Selbstgefeilt
Stoptail: Aluminium - Selbstgefeilt

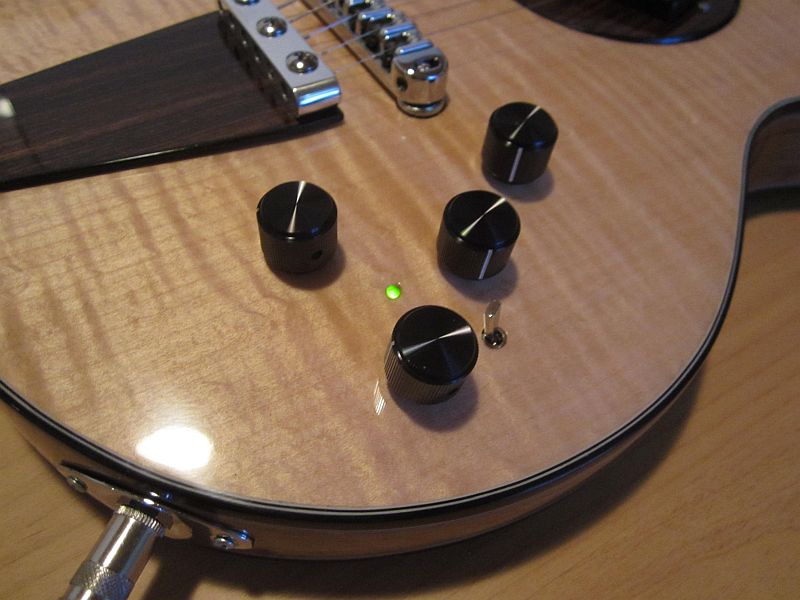

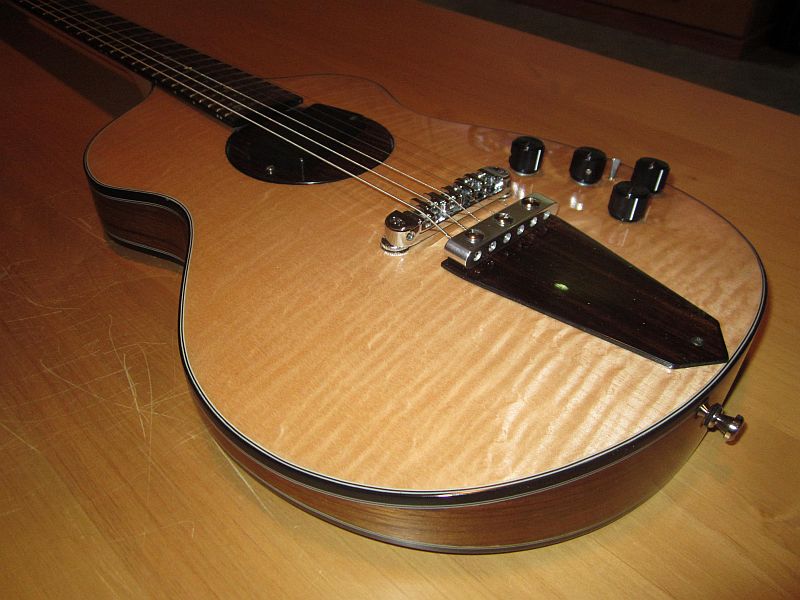

Elektronik: Ibanez* Pickup, aktive Elektronik. Zuschaltbarer parametrischer Equalizer/ Regelbare Frequenz
70Hz -7Khz. Boost/Cut 18dB. Status LED für EQ aktiv.

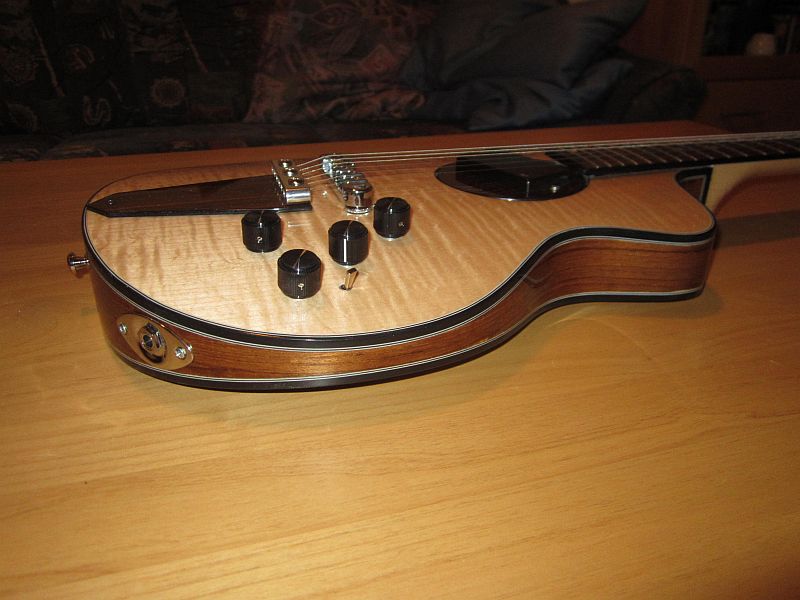

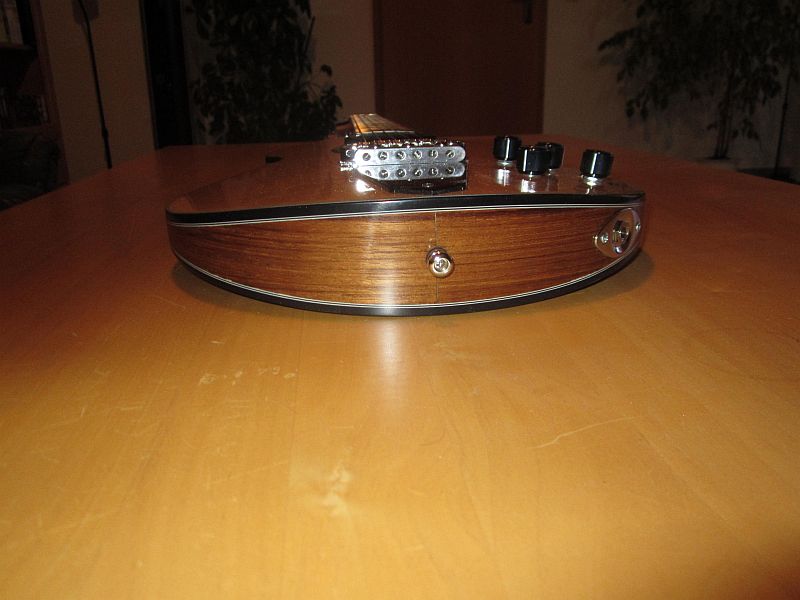

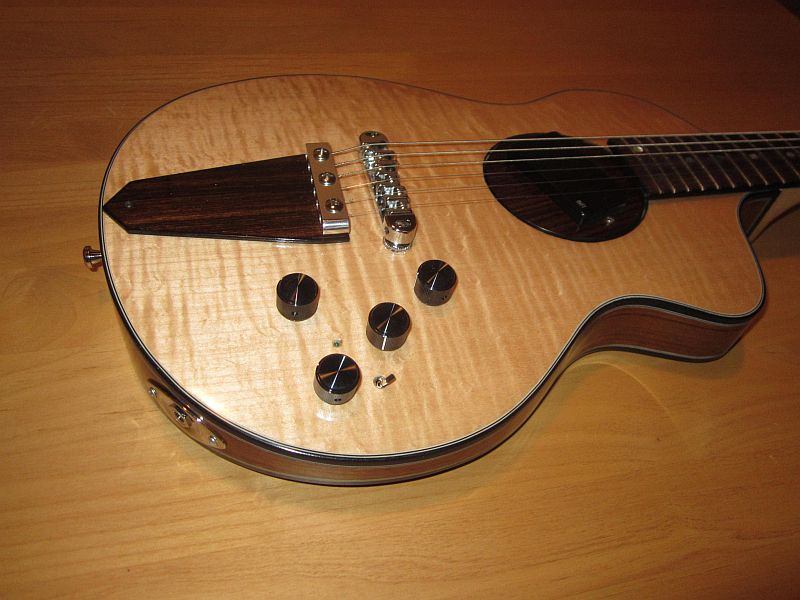

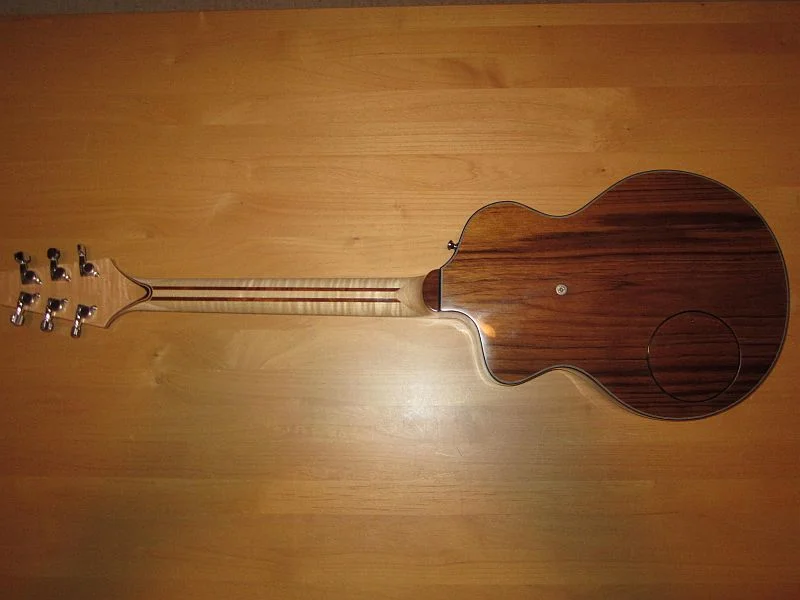

Anbei noch die Bilder.
Leider sind aufgrund der Wetterlage zur Zeit keine Aussenaufnahmen bei Sonnenschein möglich.

Gruss
Hans
