    Erstellt: 19.08.19   #1
    Hallo ich will meine emg pickups einbauen habe nur einen volumen regler und 3 wege schalter, jetzt ist das problem ich finde nirgens einen schaltplan, der schalt plan von emg ist auch nicht lesbar für mich, könnte mir jemand erklären wie das zu löten ist welches kabel wo hingehört wäre sehr nett

    mfg elias

  2. benny barony

    benny barony Registrierter Benutzer

    Im Board seit:
    09.07.05
    Beiträge:
    6.543
    Ort:
    Brounschwaaich
    Zustimmungen:
    3.097
    Kekse:
    17.557
    Erstellt: 19.08.19   #2
    gefällt mir nicht mehr 1 Person(en) gefällt das
  3. VS73

    VS73 Registrierter Benutzer

    Im Board seit:
    06.08.12
    Zuletzt hier:
    9.09.19
    Beiträge:
    1.030
    Zustimmungen:
    521
    Kekse:
    3.287
    Erstellt: 20.08.19   #3
  4. Elias123456

    Elias123456 Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.19
    Zuletzt hier:
    10.09.19
    Beiträge:
    5
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 01.09.19   #4

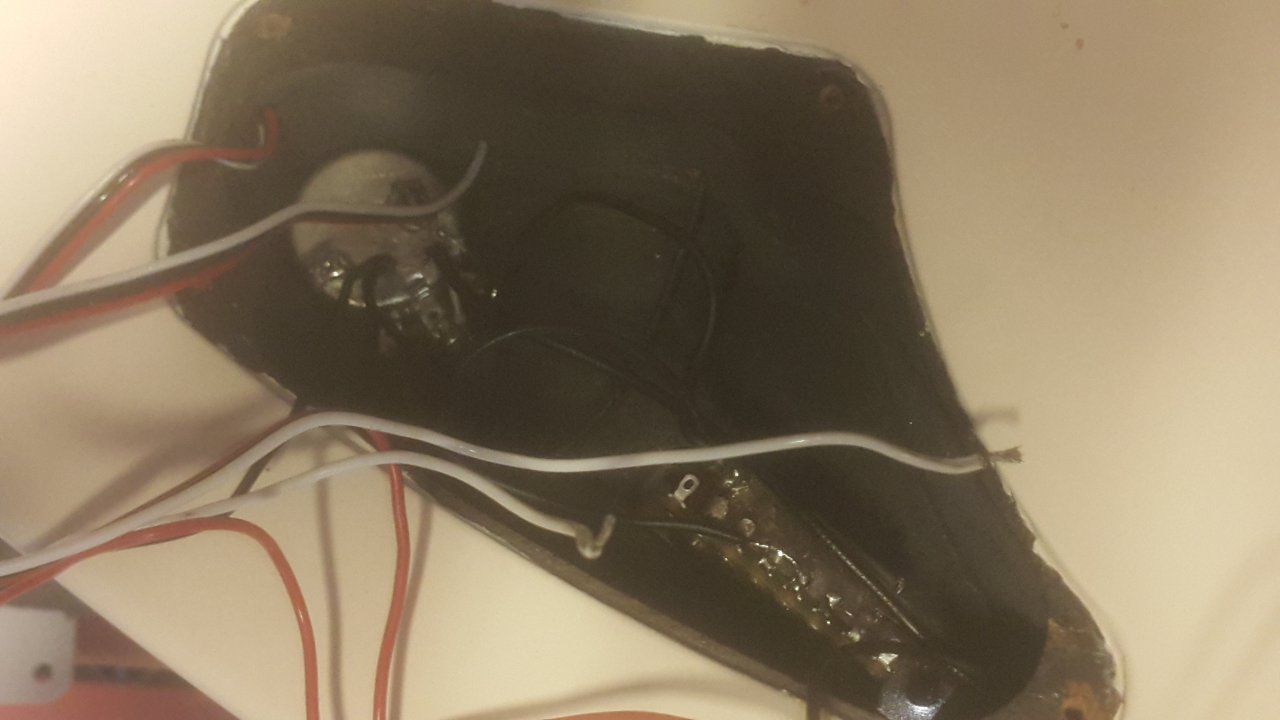

    Wir kommen nicht mehr weiter wir haben so viel angelötet und wieder abgelötet es funktoinert nicht bild ist auch dabei vielleicht kann man uns mit dem bild helfen


    Anhänge:

  5. VS73

    VS73 Registrierter Benutzer

    Im Board seit:
    06.08.12
    Zuletzt hier:
    9.09.19
    Beiträge:
    1.030
    Zustimmungen:
    521
    Kekse:
    3.287
    Erstellt: 01.09.19   #5
    Ja.. bessere Beleuchtung... ruhig 2 Schreibtischlampen von verschiedenen Richtungen... alles fotografieren. Dann kann man auch was erkennen!

    Edit: Außerdem könntest Du mal ein bisschen in die Pötte kommen und ein wenig mehr darüber nachdenken, welche Informationen Du uns geben könntest, damit man Dir auch helfen kann:
    1. Hast du überhaupt das EMG-Stecksystem, wie es in dem PDF abgebildet ist, oder das ältere System (sieht etwa so aus: https://i.pinimg.com/originals/aa/74/7f/aa747f73d71dcb5d40ccefa518683c68.jpg)
    2. Was für ein Switch ist das? Siehe: https://www.rockinger.com/parts/elektrik-knoepfe/schalter/
    --- Beiträge zusammengefasst, 01.09.19, Datum Originalbeitrag: 01.09.19 ---

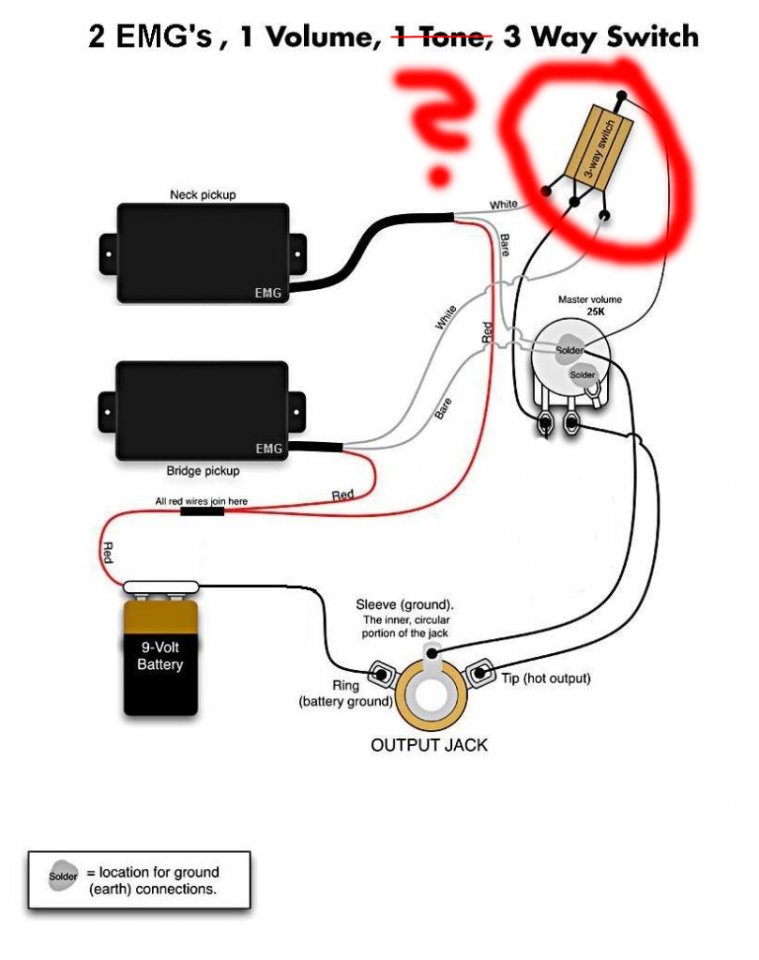

    Im Prinzip brauchst du so was:
    Was in den roten Kreis kommt, hängt vom Switch ab.

  6. Elias123456

    Elias123456 Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.19
    Zuletzt hier:
    10.09.19
    Beiträge:
    5
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 01.09.19   #6
    Ich habe einen 3 wege lever schalter mann könnte daraus auch ein 5 wege schalter machen
    --- Beiträge zusammengefasst, 01.09.19, Datum Originalbeitrag: 01.09.19 ---

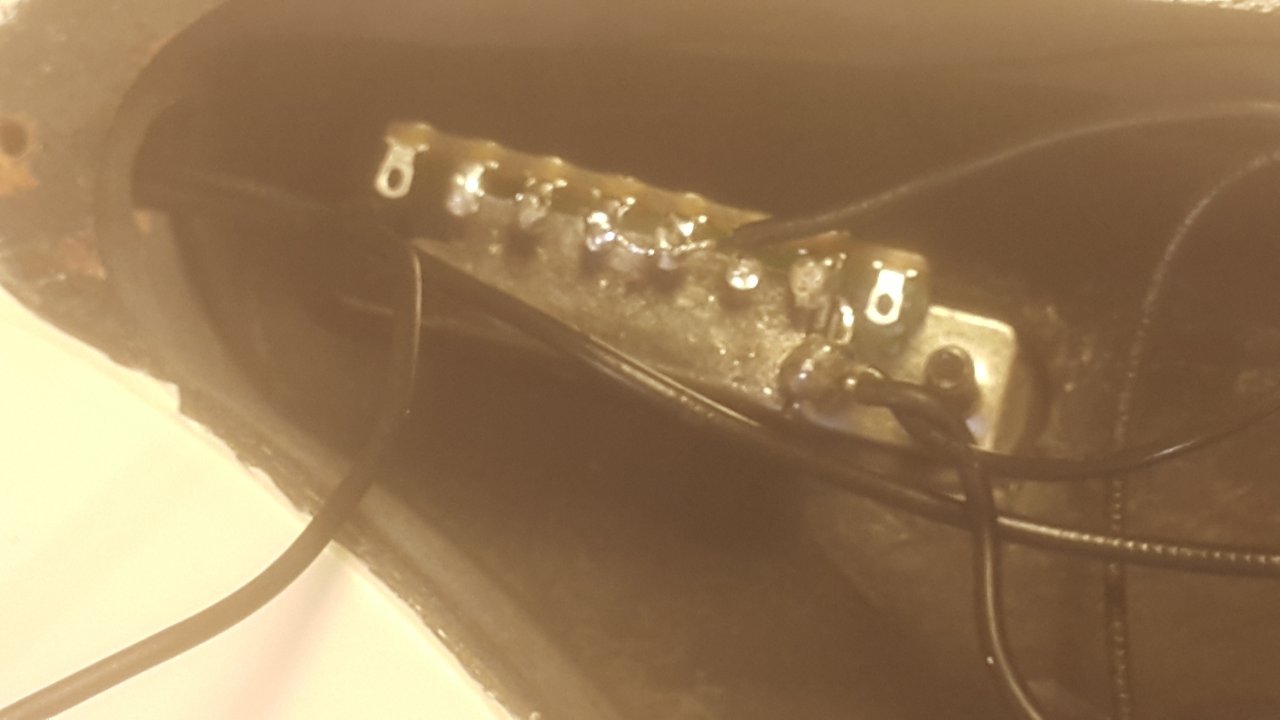

    Das ist mein switch
    --- Beiträge zusammengefasst, 01.09.19 ---
    Und ich muss sagen man hilft mir nicht weil ich daran nix rum bastel sondern mein vater weil ich davon keine ahnung habe, ich suche eigentlich nur für mein vater eine hilfe aber er schreibt nie gerne was in foren deswegen informier ich mich halt hier mal selbst =)


    Anhänge:

  7. VS73

    VS73 Registrierter Benutzer

    Im Board seit:
    06.08.12
    Zuletzt hier:
    9.09.19
    Beiträge:
    1.030
    Zustimmungen:
    521
    Kekse:
    3.287
  8. Elias123456

    Elias123456 Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.19
    Zuletzt hier:
    10.09.19
    Beiträge:
    5
    Zustimmungen:
    0
    Kekse:
    0
    Erstellt: 01.09.19   #8
    ich und mein vater haben uns überlegt einfach den steck satz zu kaufen und ein 3 wege schalter von emg zum stecken ich habe das gefühl das ist viel aufwand mit dem löten wir sitzen halt nur schon knapp 3 wochen dran, ist der satz zum stecken einfacher oder ist der sinnvoller ?

  9. VS73

    VS73 Registrierter Benutzer

    Im Board seit:
    06.08.12
    Zuletzt hier:
    9.09.19
    Beiträge:
    1.030
    Zustimmungen:
    521
    Kekse:
    3.287
    Erstellt: 01.09.19   #9
    :nix: Hängt von den Fähigkeiten Deines Vaters ab. Zeig ihm doch das Schema aus Post #5 und das PDF (https://www.goeldo.de/media/pdf/USG03_Screen.pdf) und hör mal was er sagt. White/Neck entspricht Halspickup, Bridge/White entspricht Stegpickup. Und die Verbindung vom 3-Wege-Toggle zum Volume-Poti entspricht Ausgang.

  10. dubbel

    dubbel Registrierter Benutzer

    Im Board seit:
    13.07.13
    Zuletzt hier:
    21.09.19
    Beiträge:
    3.276
    Zustimmungen:
    2.134
    Kekse:
    8.649
    Erstellt: 01.09.19   #10
