Einbau Seymour Duncan Sh4 in Squier 51 - Farbcodes, wiring?

  • Ersteller StringBreaker
  • Erstellt am
StringBreaker
StringBreaker
Registrierter Benutzer
Zuletzt hier
08.07.24
Registriert
07.11.09
Beiträge
1.425
Kekse
285
Ort
Osnabrück

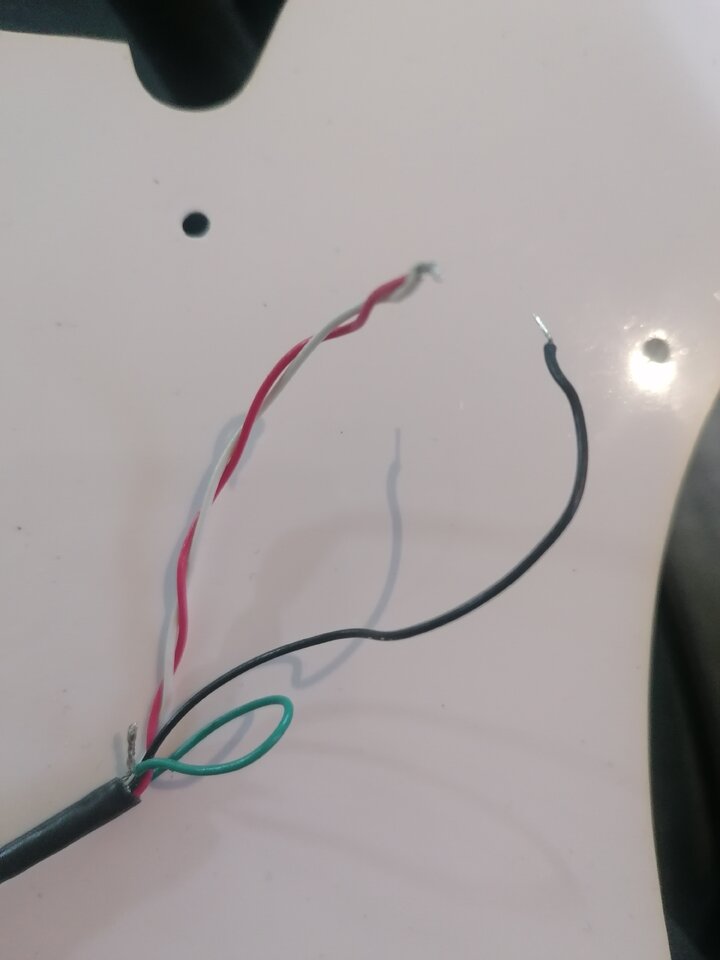

Hi, ich hab einen Seymour Duncan Sh4 aus einer älteren ESP mit dem ich gern meine Squier 51 upgraden möchte. Der originale splitbare (push/pull) Humbucker hat 3 Kabel, rot weiß und schwarz. Der Sh4 hat 5 Kabel. Rot, weiß, schwarz, grün und ein blankes. Das grüne ist verbunden mit dem blanken Kabel, das weiße und rote sind verzwirbelt, kam so aus der ESP. Ich hänge ein Foto von den SH4 Kabeln an und ein Diagramm von der Squier 51. Wo muss jetzt was dran? Ich bin komplett ratlos 😅

LG SB


Anhänge

  • IMG_20240420_151753.jpg
    30,9 KB · Aufrufe: 72

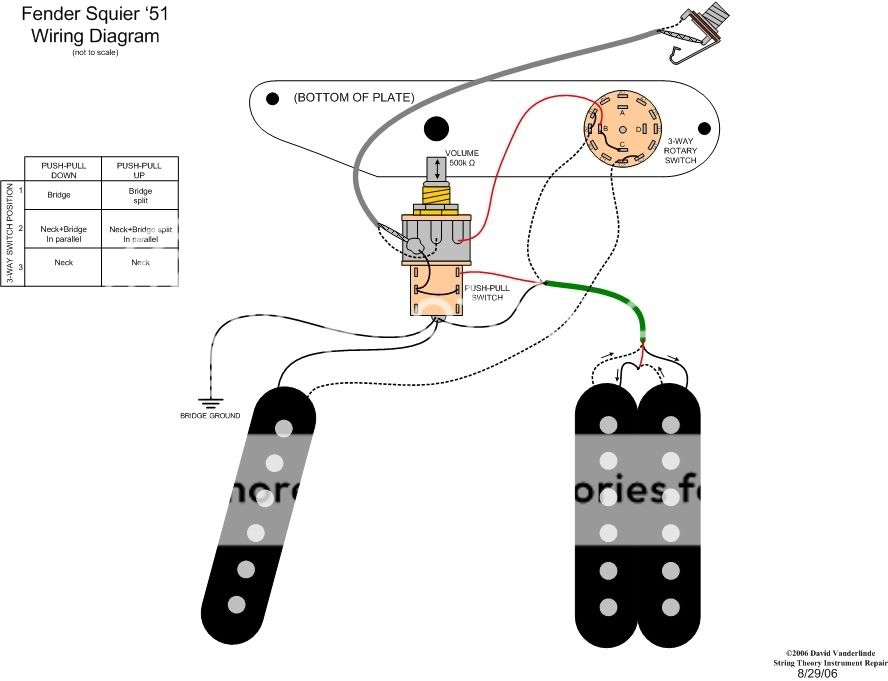

  • Squier51originalwiring_zps56a63ebc.jpg
    50,1 KB · Aufrufe: 64
Grün und blank verbunden lassen und an Masse
Weiß und rot verbunden lassen und an den Push pull
Schwarz zum Drehschalter

Wenn es in der Zusammenschaltung mit dem anderen Pickup sehr leise und hohl klingt, musst du schwarz und grün vertauschen.
