EV EX23 Frequenzweichen-Einstellung: 2x Dynacord CP 12-3 und 4x CP 18-1

[Bumsti]

Anm. d. Mod.: Threadtitel präzisiert - bitte lesen: https://www.musiker-board.de/regeln-news-tipps-bt/551806-aussagekraeftige-threadtitel.html
Gruß, Wil Riker

Servus PA Profis!

ich hab ein dringendes Problem...
Wie stelle ich die Frequenzweiche richtig ein.
Hatte diese zuletzt vor ca. 10 Jahren im Einsatz.

Folgendes Material ist vorhanden:

1x Dynacord SL 1800 Endstufe (für Tops)
1x Dynacord SL 2400 Endstufe (für Subs)
2x Dynacord CP 12-3 (Tops)
4x Dynacord CP 18-1 (Sub)

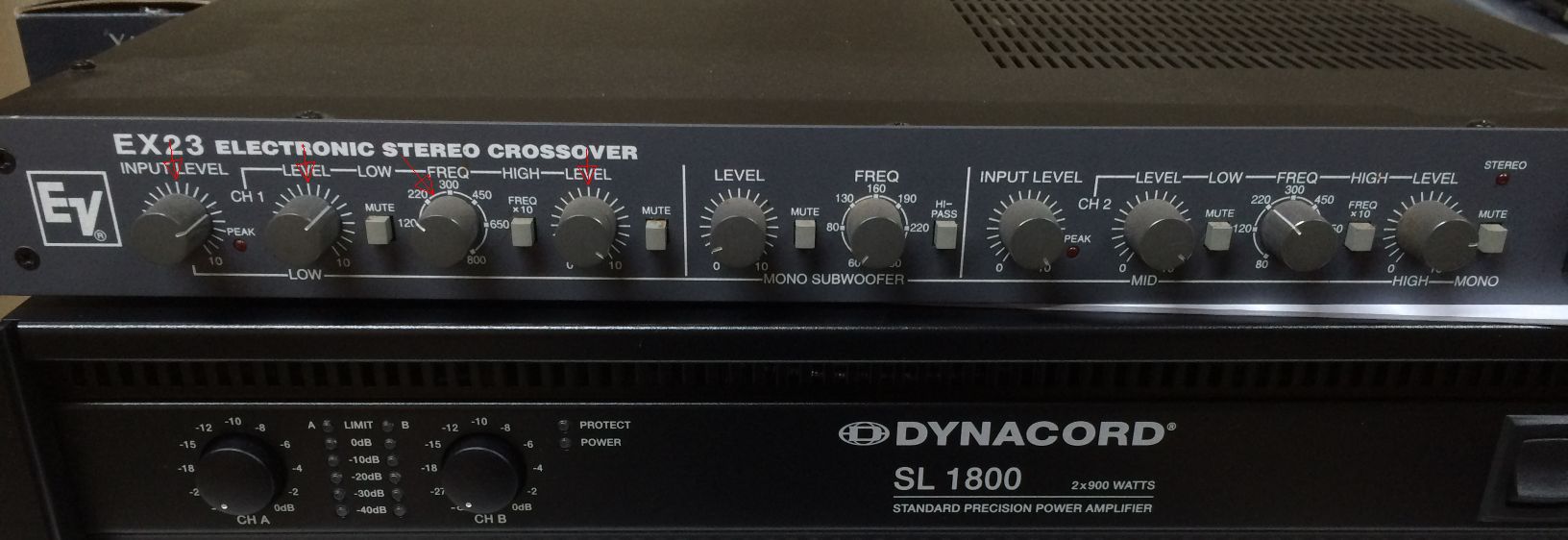

1x EV EX23 Frequenzweiche (siehe Bild)

Wäre jemand so nett und kann mir anhand des Bildes die Werte der Regler sagen
Hab leider null Ahnung mehr... was ich da Einstellen muss das dies wieder tut.

Danke schon mal vielmals im Voraus...!!!!!



[TasteBerlin]

Zum Level können wir Dir natürlich hier nichts sagen, das hängt vom angebotenen Musikmaterial ab und von dessen Pegel. Die Trennfrequenz für die Subwoofer sollte auf diesen eigentlich am Typenschild stehen. Der CP 18-1 geht z.B. von 40-280 Hz, da stellst Du also beim mittleren Regler auf der Weiche z.B. 200 oder 250 Hz ein (das überlappt sich mit dem Frequenzbereich der Tops, die eigentlich als Fullrange konzipiert sind). Übrigens hat der Sub eine eingebaute Frequenzweiche, aber Du willst ja zwei Endstufen betreiben, da nützt Dir das nichts.



[Bumsti]

Hallo TasteBerlin!!!
Danke für Deine schnelle Nachricht...!!
Ich hab mal mit Pfeilen markiert.
Narütlich auf der RECHTEN Seite das gleiche.
Teste das ganze jetzt dann gleich.


Besten Dank Dir !
