Hallo zusammen,

ich hatte dieses Projekt letzten März angefangen (Schablonen, Holzsuche, etc.), allerdings hatte ich bis vor kurzem nicht so viel Zeit für das Projekt gehabt.
Nun konnte ich einiges an Arbeit reinstecken und das Projekt voranbringen, den Werdegang möchte in diesem Thread posten.
Das Vorbild ist die 58'er Explorer. Die Specs:

• Mehrteilliger Mahagonikorpus mit eingeleimten Hals 37mm Dicke
• Geflammtes Ahorntop mit 7mm Dicke
• Einteiliger Mahagonihals mit Palisandergriffbrett, Knochensattel und Dot-Inlays
• Ivory Binding am Korpus und Hals
• Zweiwege Trussrod
• Stoptail Brücke, PAF-Humbucker, Locking-Tuner in Chromoptik
• Glockenform-Knöpfe
• Kein Pickguard
• Purple-Burst Finish
• Nitrolackierung

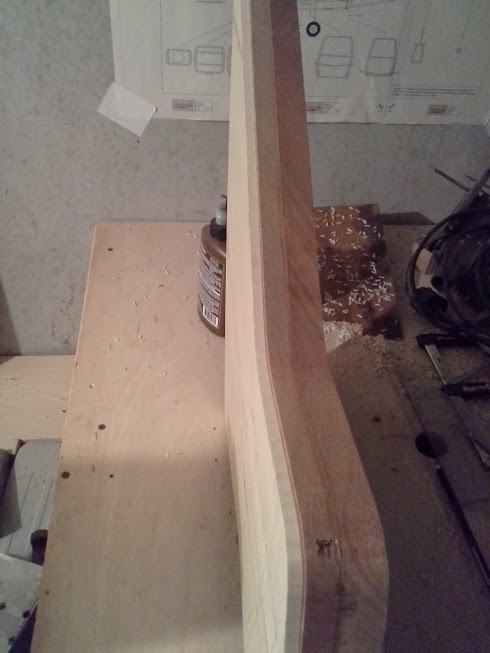

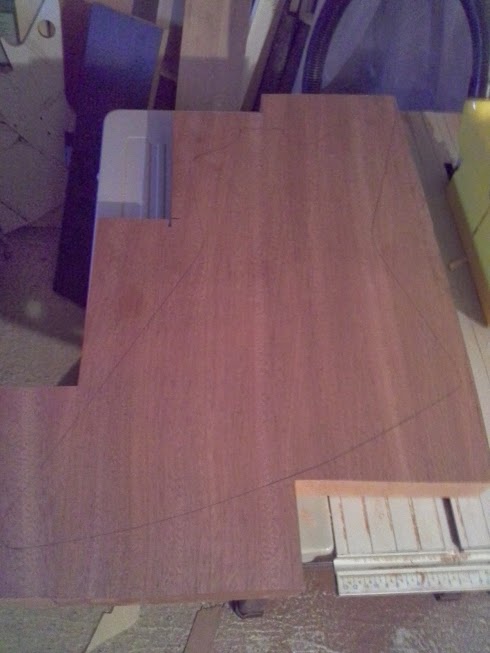

Der Korpus einer Explorer ist doch ziemlich breit und land, aus diesem Grund musste ich für das obere untere Horn noch ein Stück anbringen:

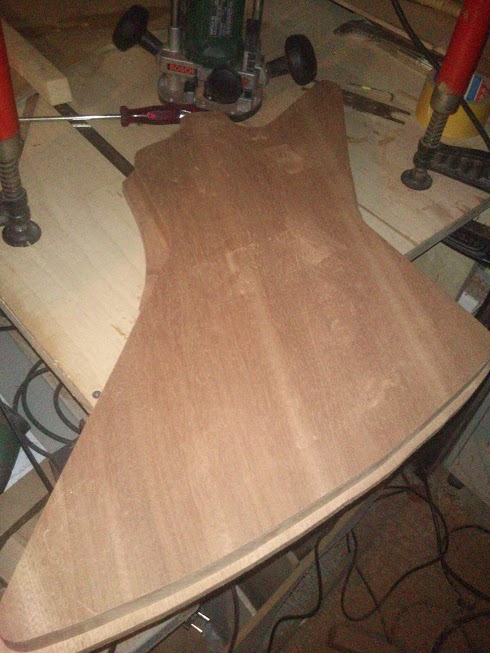

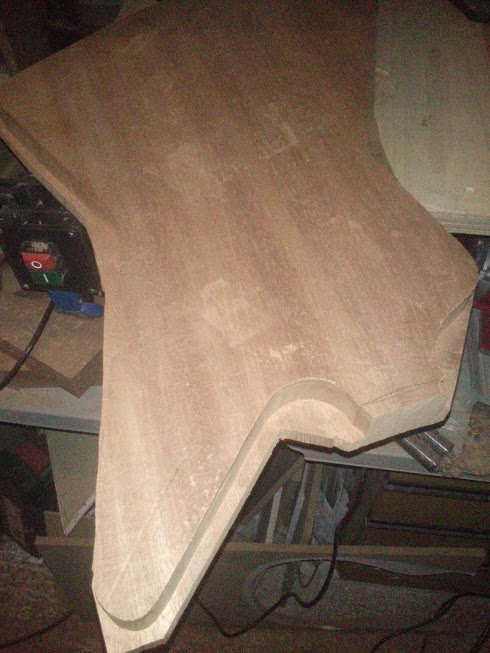

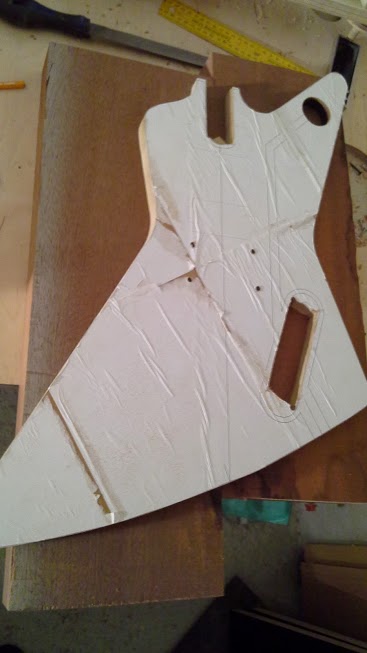

Mit Hilfe der Schablone wurde der Korpus in drei Durchgängen in Form gebracht:

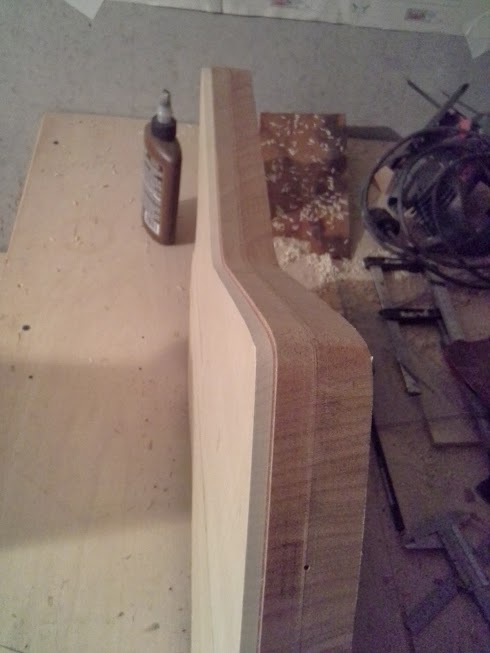

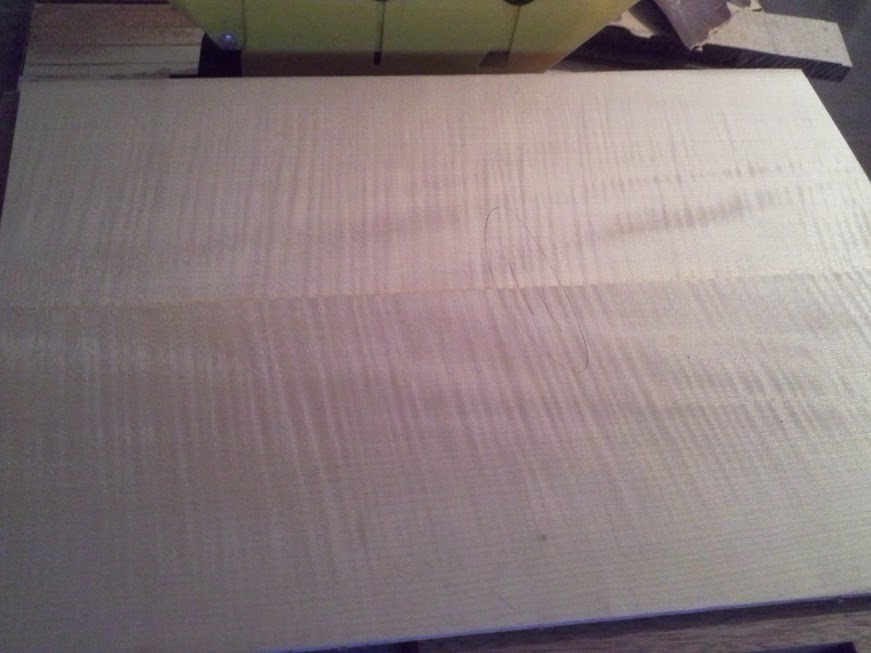

Das ist die geflammte Ahorn-Decke für das Top:

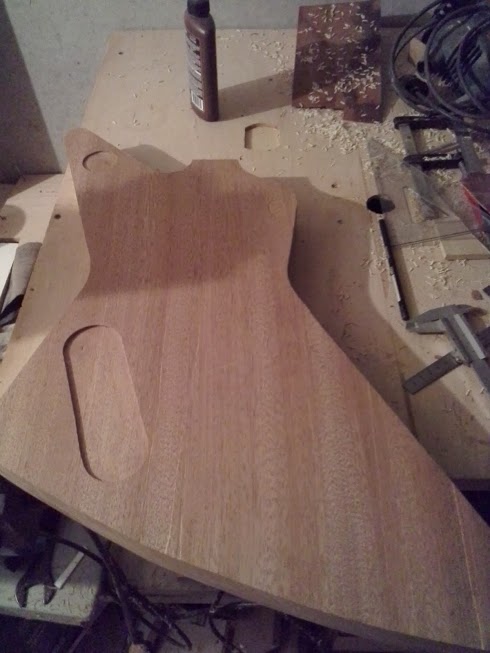

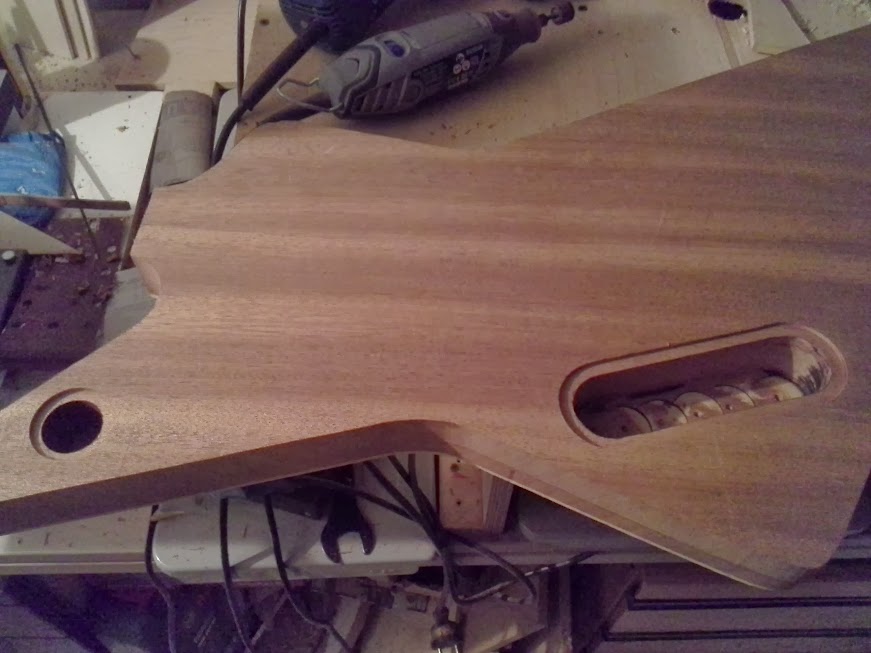

Nach dem Fräsen der äußeren Kontur des Korpus ging es an die Fräsung der Fächer auf der Hinterseite:



Nach dem Kleben der Decke und das Trimmen kam die Fräsung der Binding-Falz:

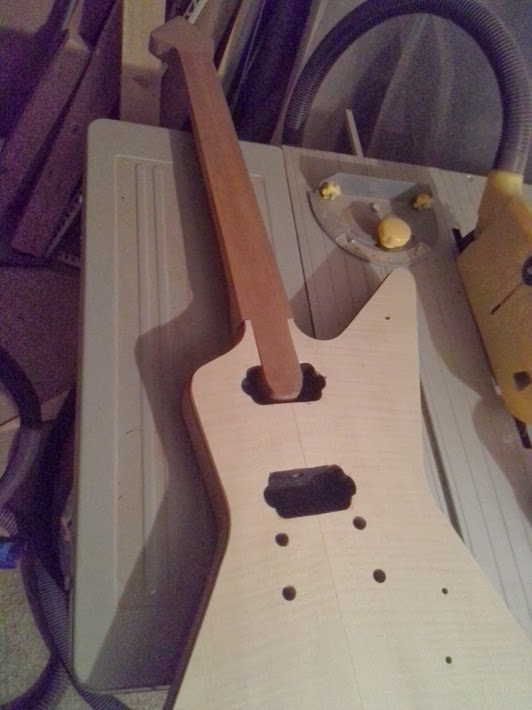

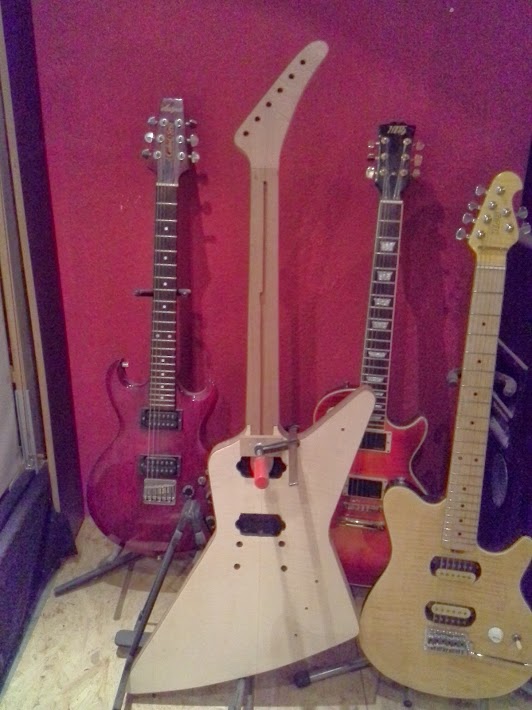

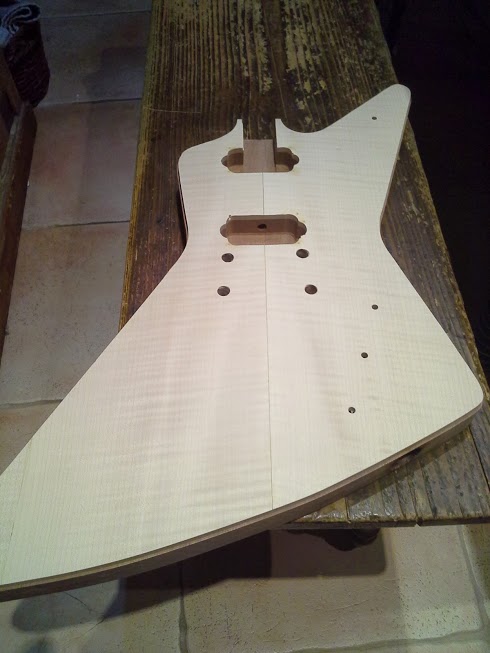

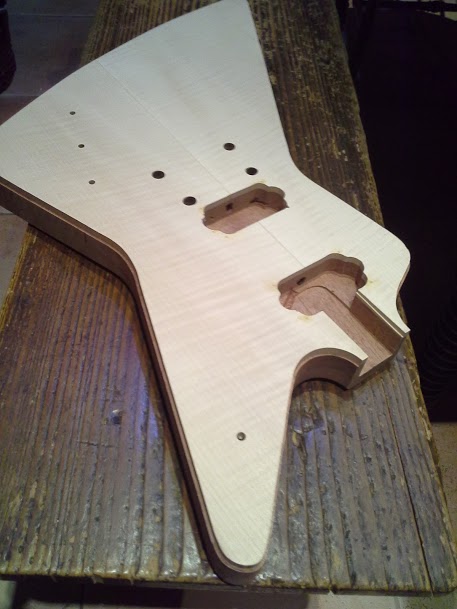

Als nächstes kamen die Aussparungen für die Pickups, die Halstasche und die diverse Bohrungen für die Potis, den Switch, die Ausgangsbuchse und die Brücke dran:



Die Halstasche hat einen Winkel von 2°. Leider ist bei dem Top die Klebefuge zu sehen, ist ein Schönheitsfehler... aber was soll's

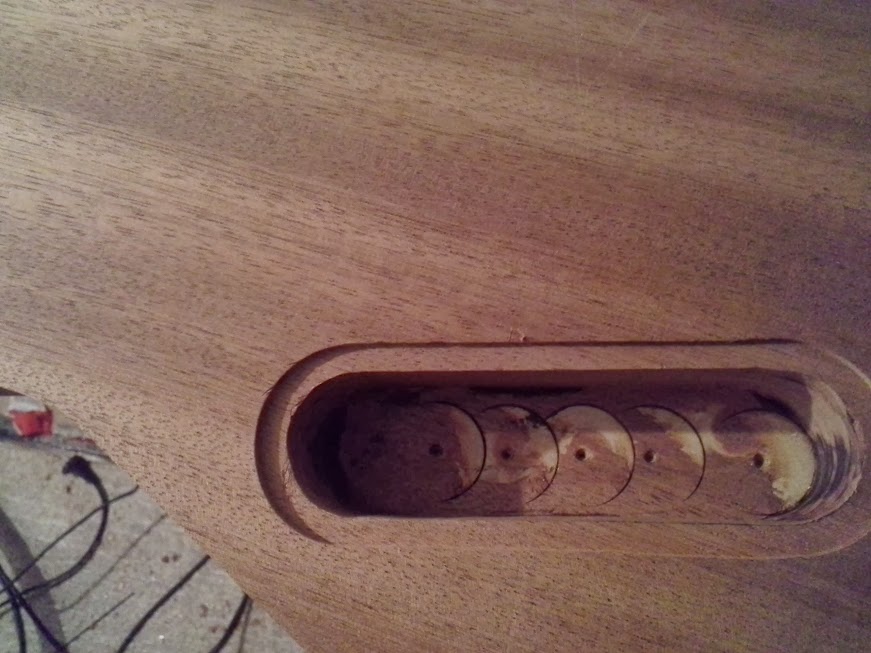

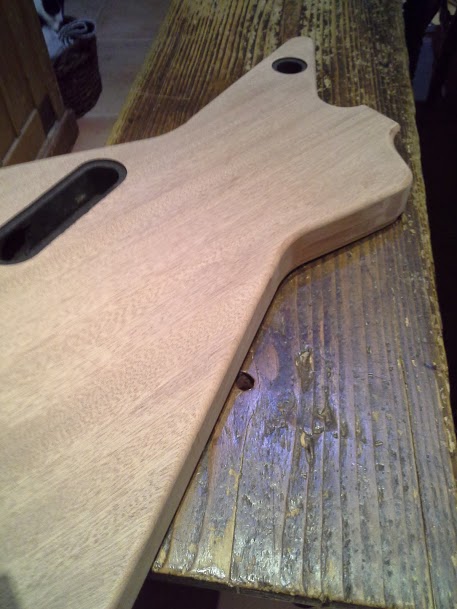

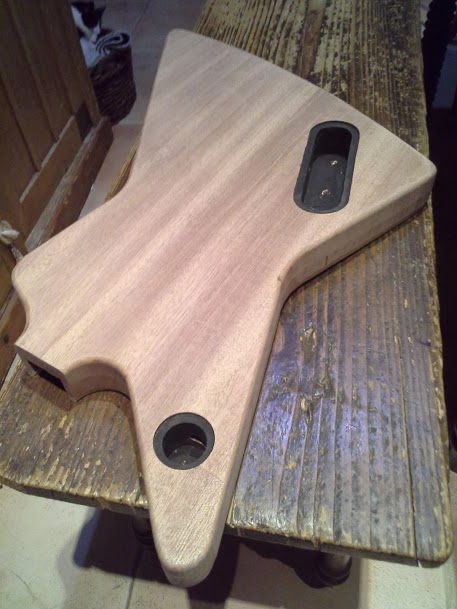

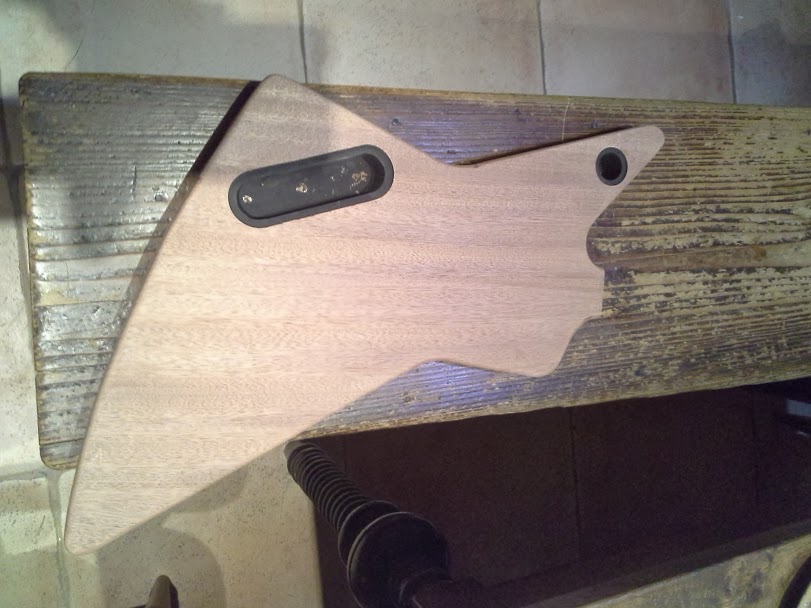

Schließlich habe ich die Kante der Rückseite gerundet und die hintere Fächer isoliert:



Jetzt fehlt nur noch das Binding, dann wäre der Korpus fertig für Grundierung, Beizung und Lackierung.
Das Finish wird ein Purple-Burst-Finish werden, ich habe an einem Reststück die Beizung ausprobiert.

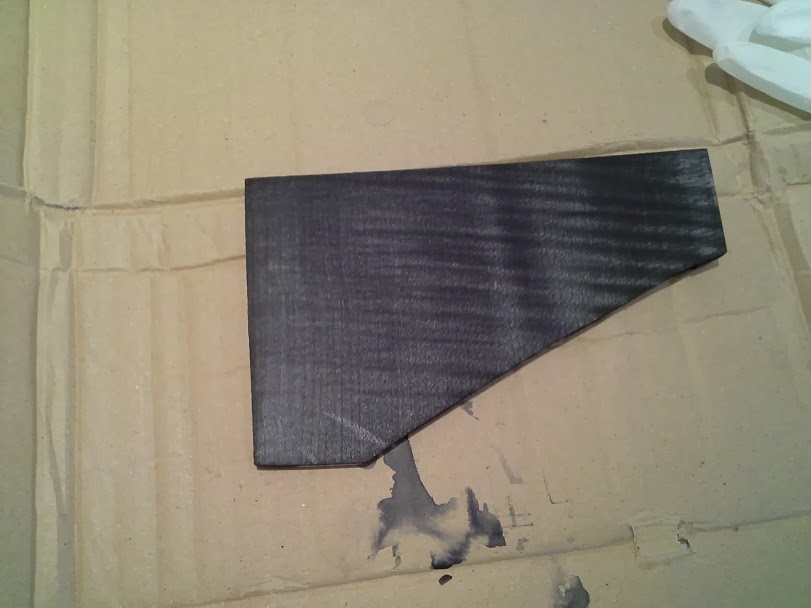

Ich habe zunächst einmal tief schwarz gebeizt und nach einem Tag zurückgeschliefen:

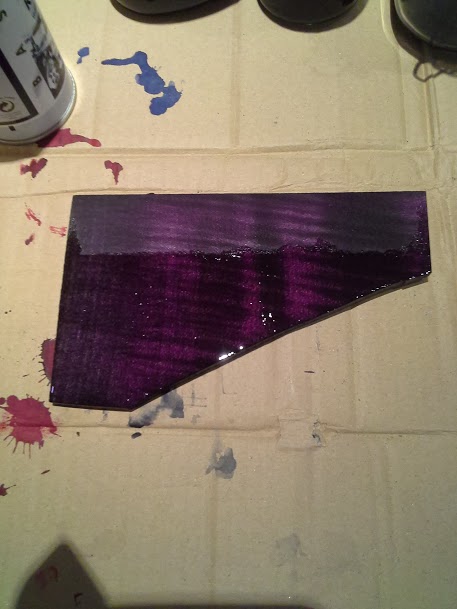

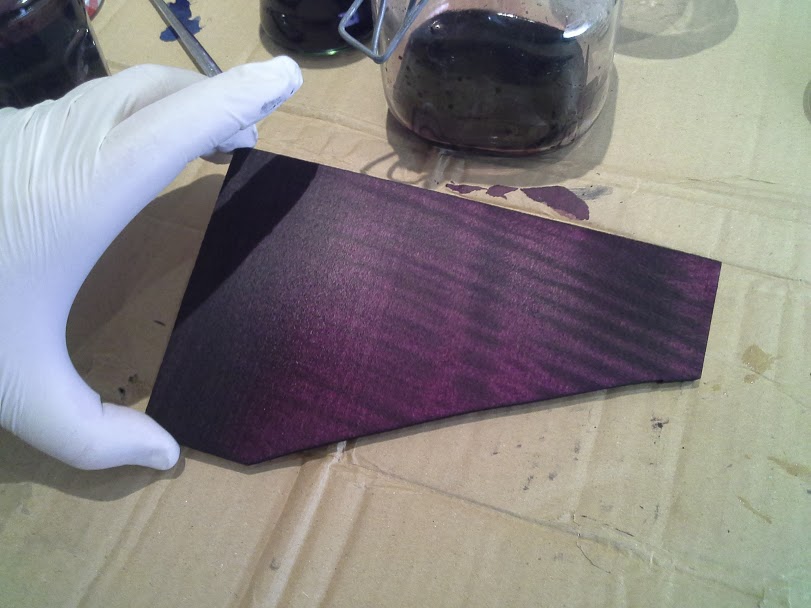

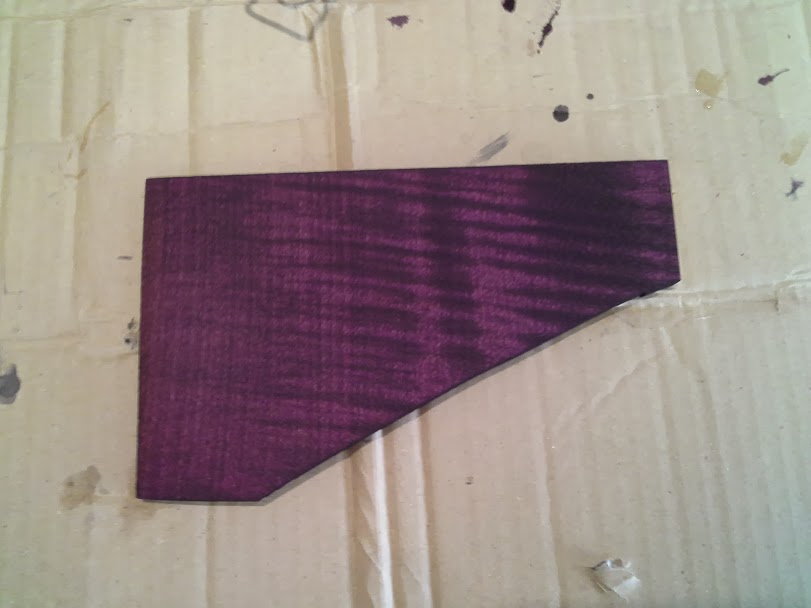

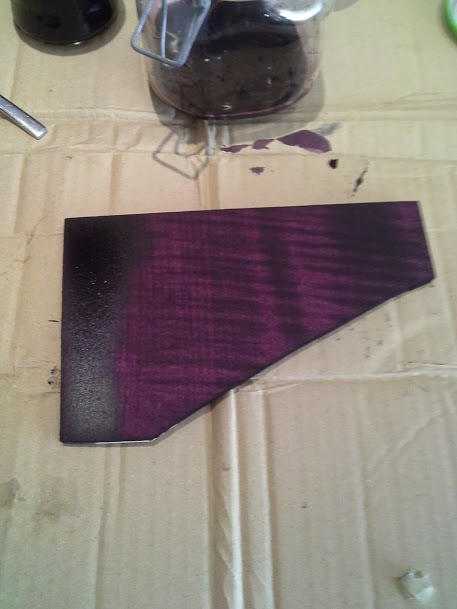

dann habe ich mit Violett drübergebeizt:



und das Burst mit schwarz eingearbeitet:

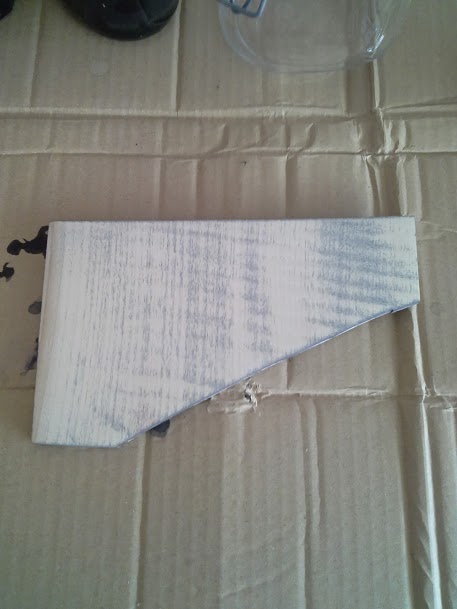

Nach einer provisorischen Versiegelung mit Klarlack kann man erahnen wie das Endresultat aussehen wird:



Demnächst kommt die Doku zum Hals
So long Leute und guten Start ins neue Jahr an alle!



[Bassassasin187]

Holy Shit, legst du ein Tempo vor...
Auf jeden Fall abonniert

gesendet per tapatalk



[chrisss86]

Wow, das sieht jetzt schon richtig gut aus! Hast Du irgendwie Erfahrung mit dem Thema Gitarrenbau oder beruflich irgendwie mit Holzbearbeitung zu tun? Sieht auf jeden Fall ziemlich professionell aus. Kompliment!
Abgesehen von der Farbe wird das echt genau eine Explorer, wie ich sie mir wünschen würde. Was für ein Halsprofil hast Du vor?



[prover]

Wow, das sieht jetzt schon richtig gut aus! Hast Du irgendwie Erfahrung mit dem Thema Gitarrenbau oder beruflich irgendwie mit Holzbearbeitung zu tun? Sieht auf jeden Fall ziemlich professionell aus. Kompliment!
Abgesehen von der Farbe wird das echt genau eine Explorer, wie ich sie mir wünschen würde. Was für ein Halsprofil hast Du vor?

Hi,
Danke für das Lob! Die Explorer ist jetzt mein 4.ter kompletter Selbstbau nebst etlicher Selbstbauhälse und Restaurierungen. Ich habe Hobbymäßig viel mit Holz gemacht und habe bereits viele Werkzeuge, den Rest habe ich mir angeeignet. Der Hals bekommt übrigens ein flaches C-Profil.

Gesendet von meinem SM-T315 mit Tapatalk



[prover]

Wie versprochen wollte ich mit der Doku des Halses weitermachen. Wie bereits weiter oben angedeutet wird die Kopfplatte nicht angeschäftet sondern aus einem

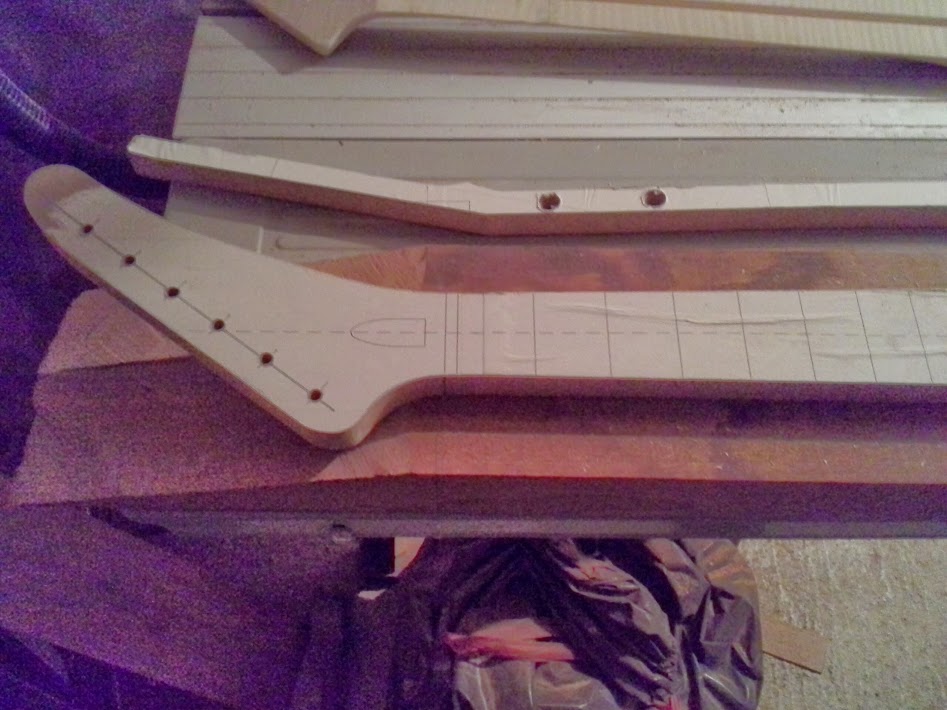

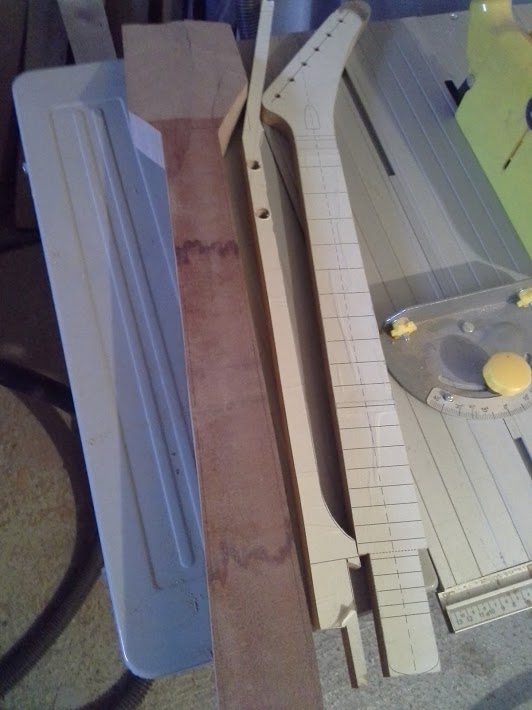

Stück geformt. Dafür ist ein entsprechend dicker Mahagoni Rohling notwendig. In den Bildern zu sehen der Rohling bereits auf Höhe des Kopfplattenansatzes mit Hilfe eines der beiden Halsschablonen winklig abgesägt :

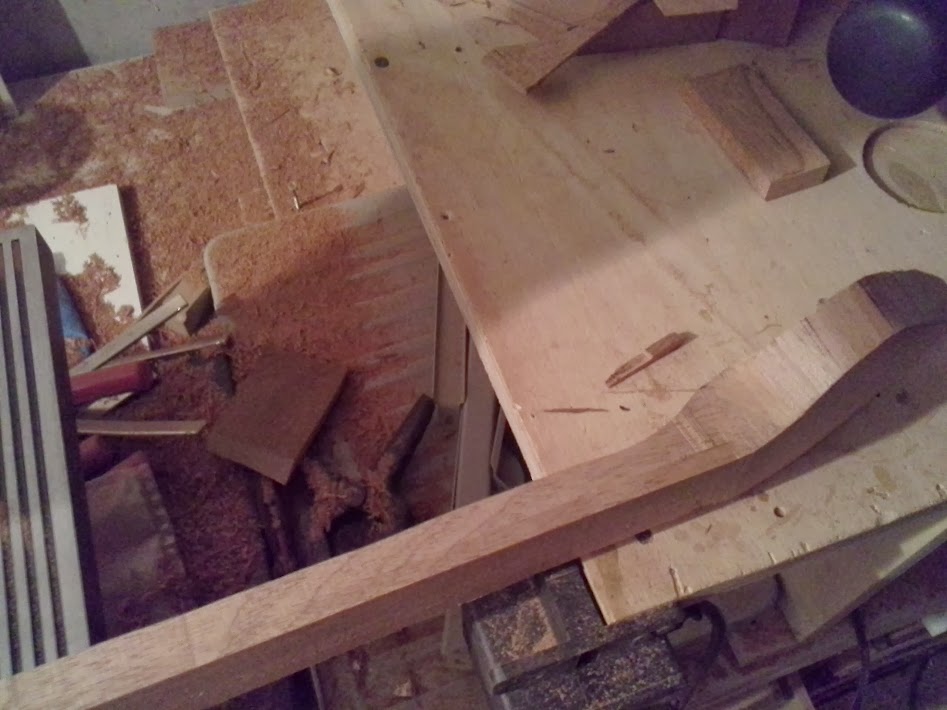

Danach wurde der Rohling seitlich grob gesägt:

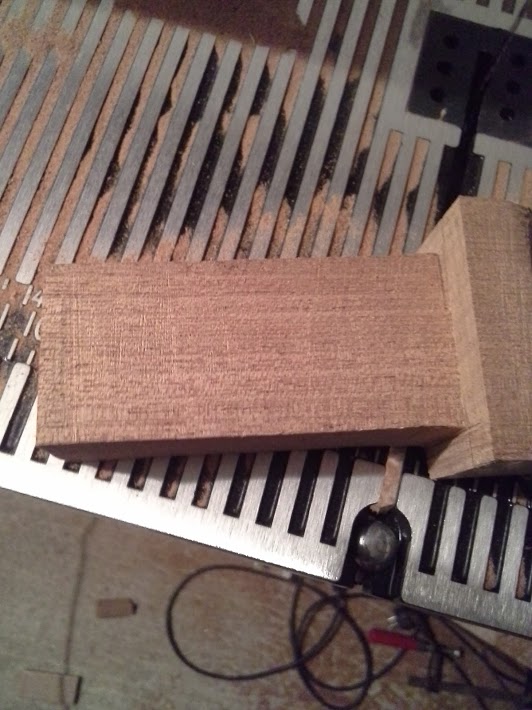

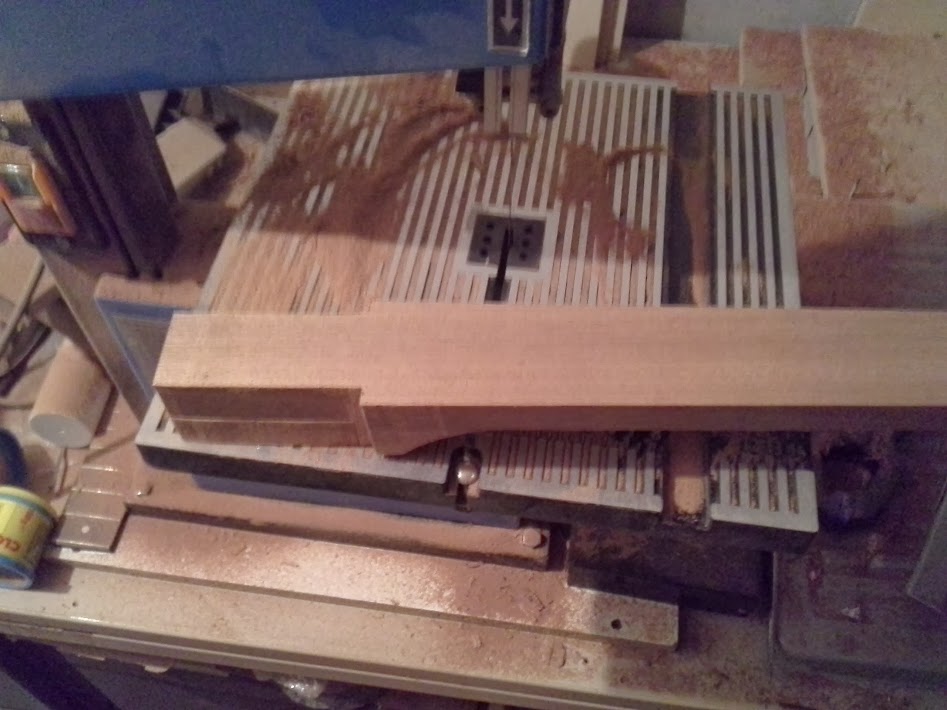

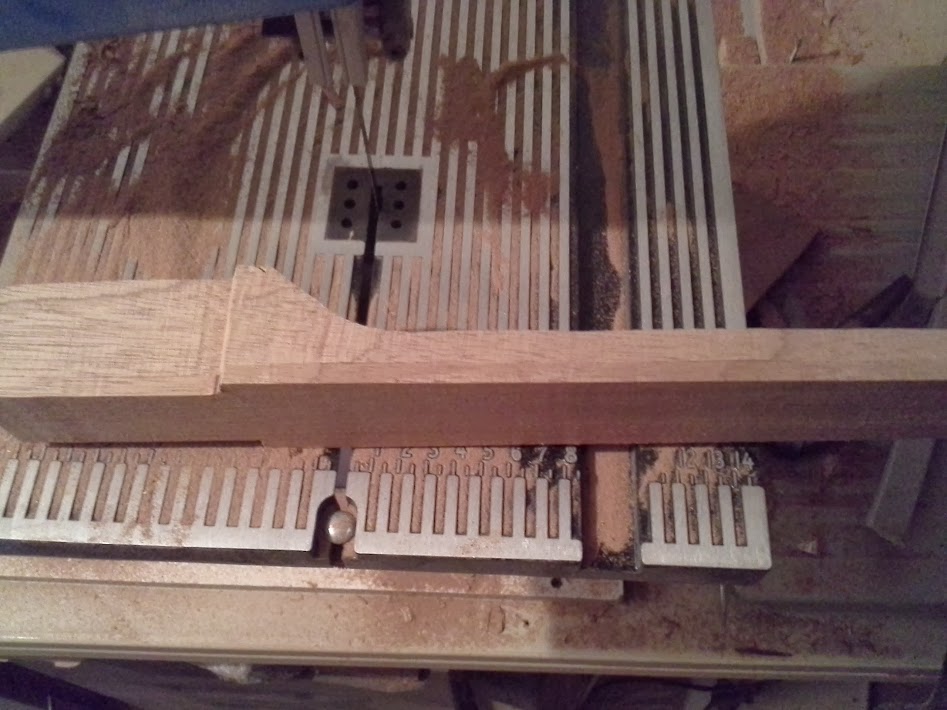

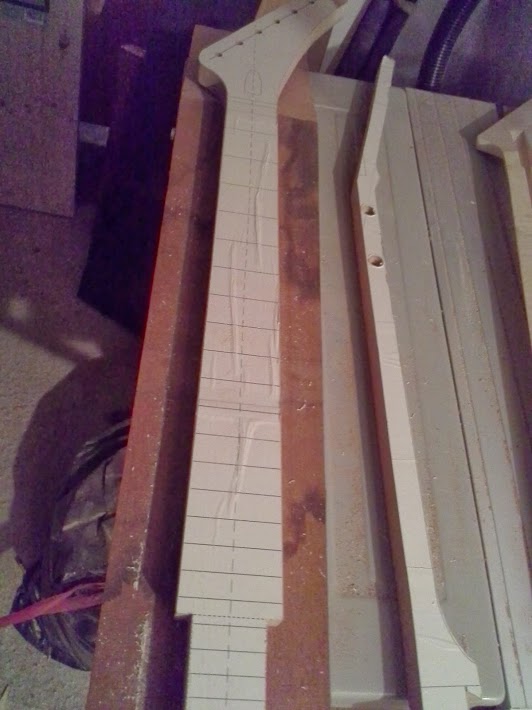

Die Kopfplatte und die Unterseite des Halses wurden ebenfalls grob abgesägt. Spätestens jetzt war klar, dass ich die Kopfplatte nicht aus einem Stück machen kann, es wurde ein entsprechendes Stück abgerichtet und später geklebt:

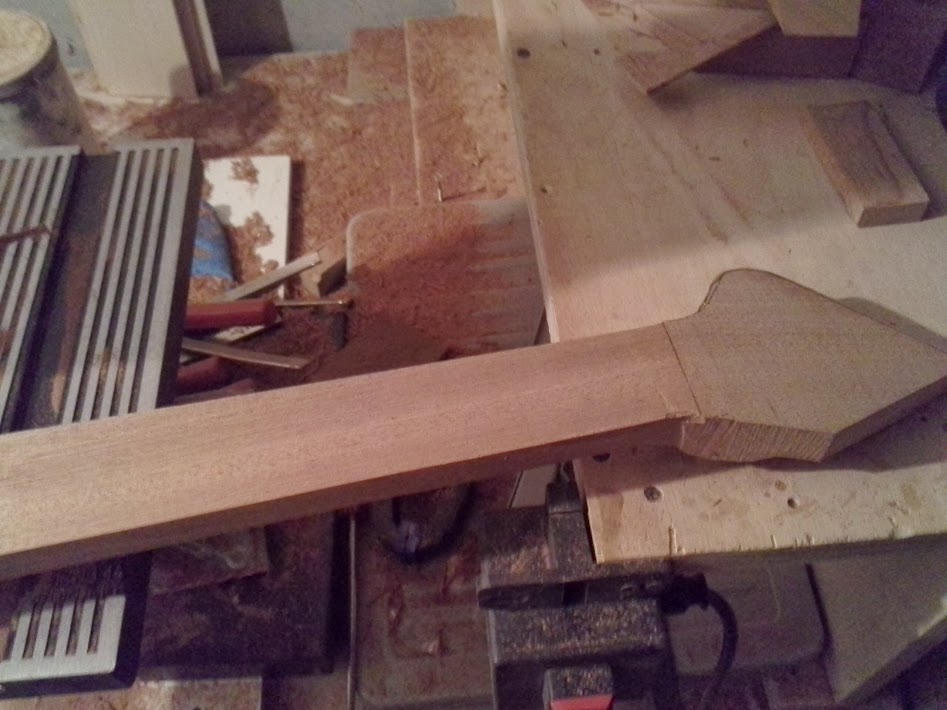

Der Tenon wurde nach und nach geformt:

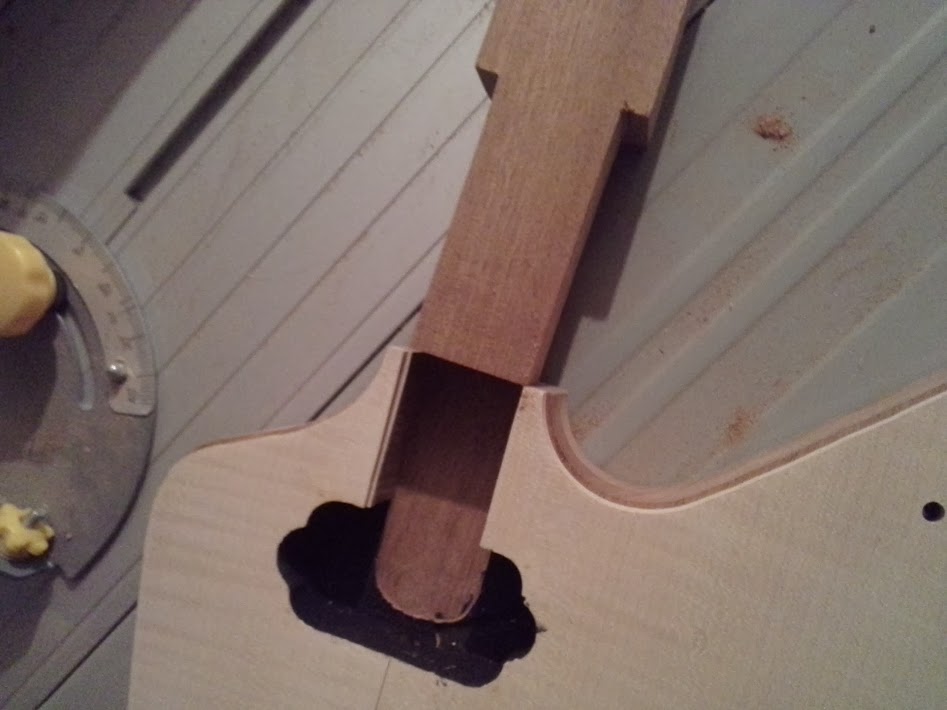

und so lange mit der Feile angepasst bis es gerade so mit etwas Reibung in der Halstasche paßt:

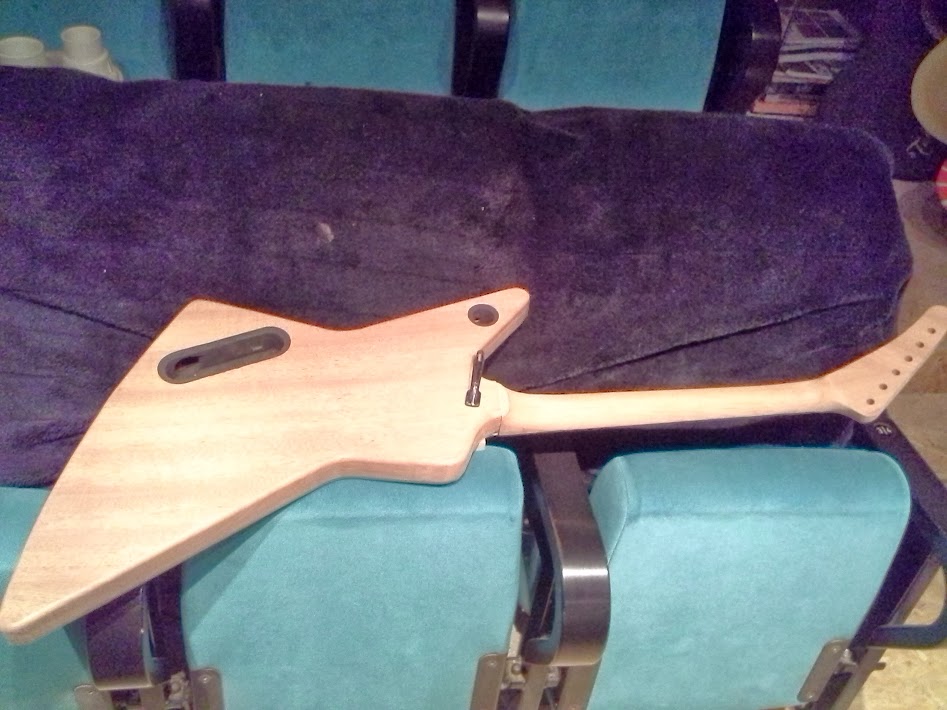

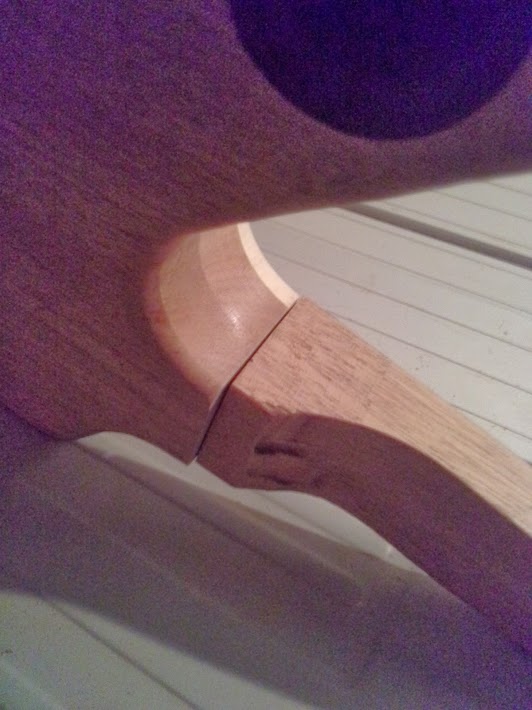

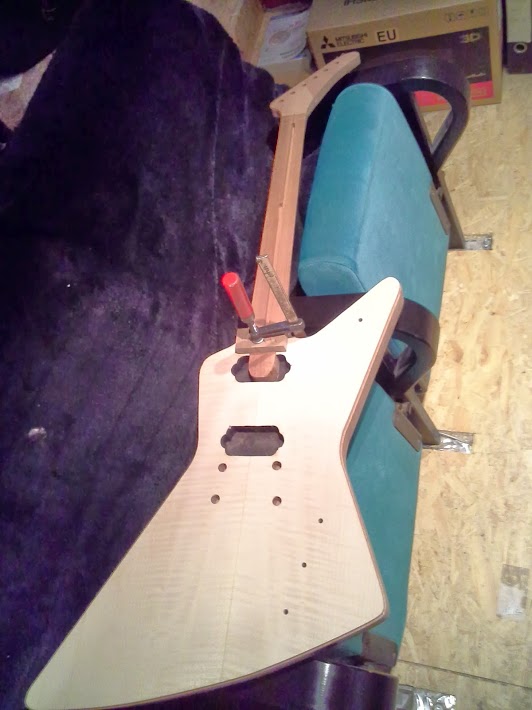

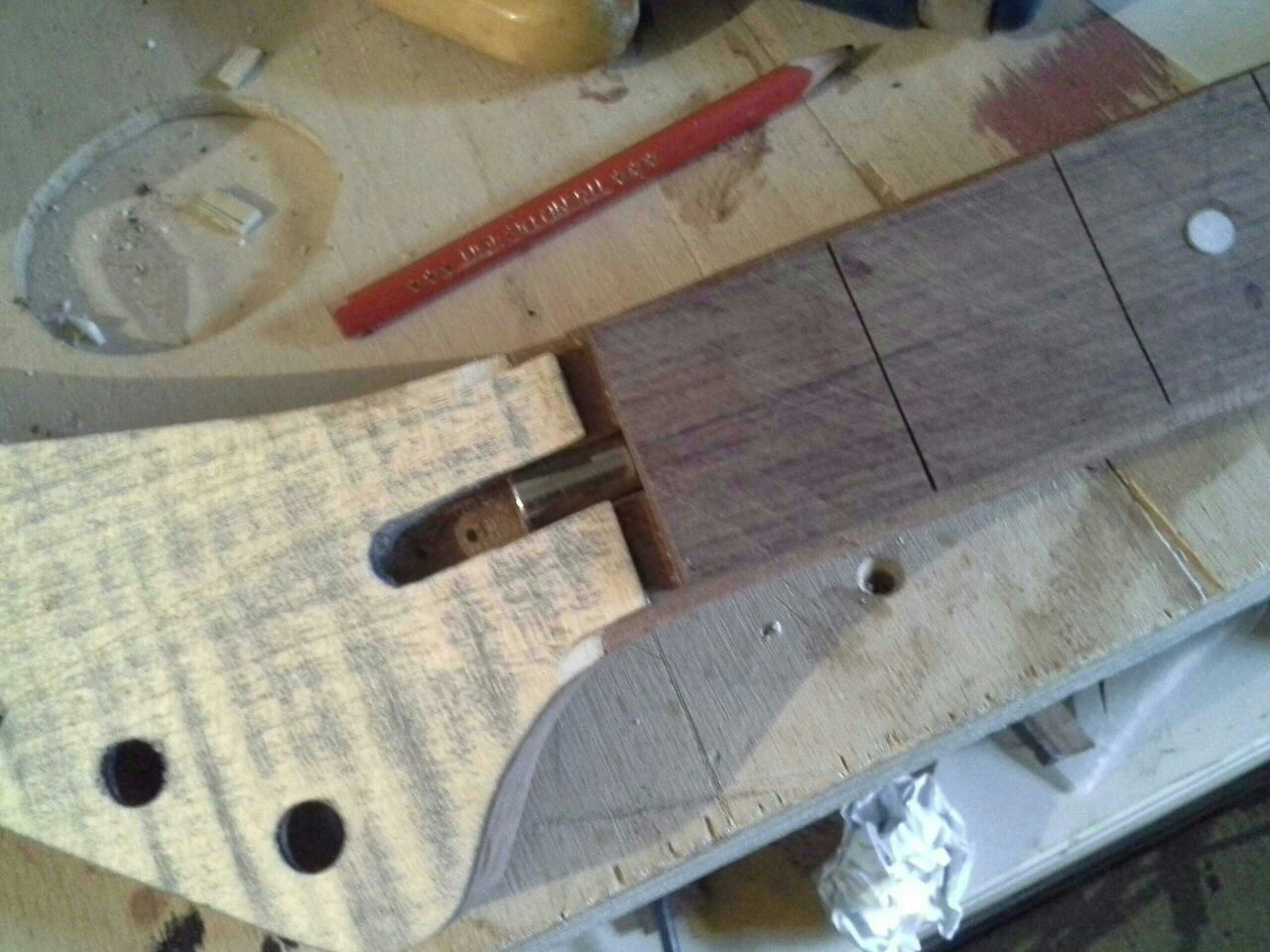

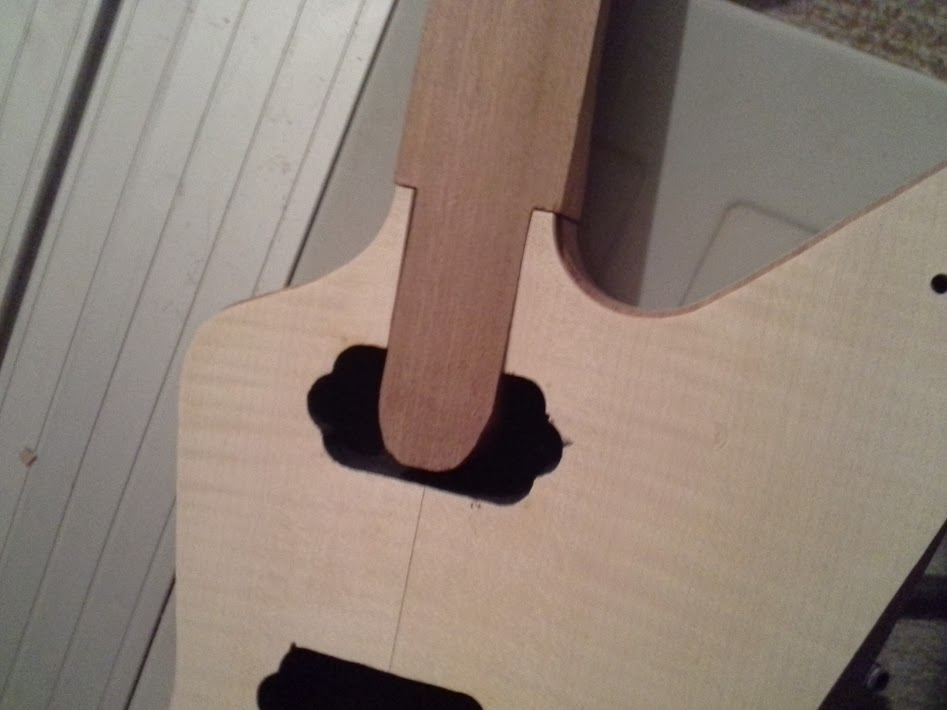

Wie man sieht ist er noch nicht ganz formschlüssig mit dem Korpus, da muss noch etwas nachgearbeitet werden. Sieht schon mal ganz gut aus:

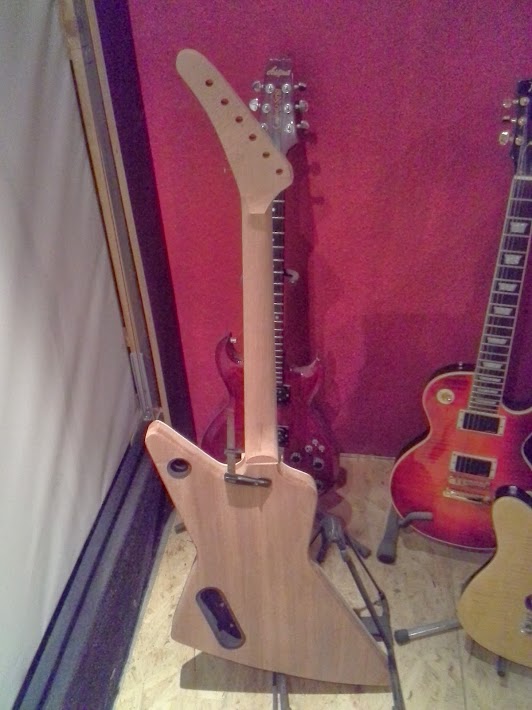

Nach dem Ankleben des Kopfstückes wurde die Kopfplatte mit Hilfe der Schablone formgefräst beidseitig geschliffen, die Volute geformt und die Mechaniklöcher gebohrt. Anschließend machte ich mich daran der Halsrückseite ihre zukünftige C-Form zu verpassen und dem Halsfuß seine endgültige Form zu geben. Beim anschließendem Fräsen des Trussrodkanals ist mir die Fräse etwas vom Kurs abgekommen, konnte Gott sei Dank nochmals ansetzen und den Kanal zu Ende fräsen. Hier noch ein paar Eindrücke der bisherigen Arbeit:



Bis auf die Panne mit dem Trussrodkanal bin ich soweit mit dem Fortschritt zufrieden. Ich möchte als nächstes das Griffbrett angehen (Inlays, Bundierung), dannach ankleben und das Binding anbringen. Anschließend geht es an die Hochzeit und das Finish.



[prover]

Hallo zusammen,

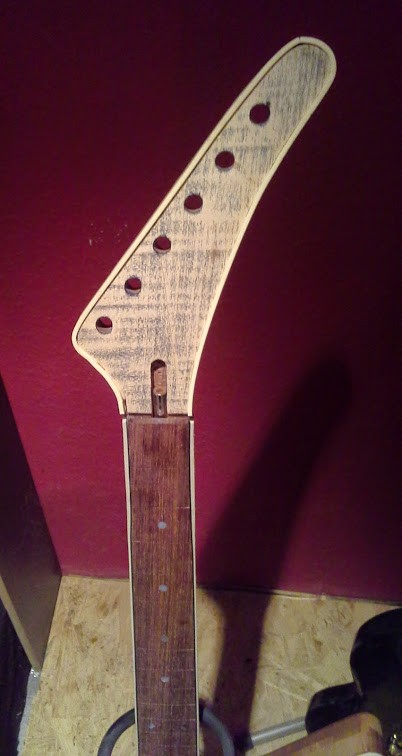

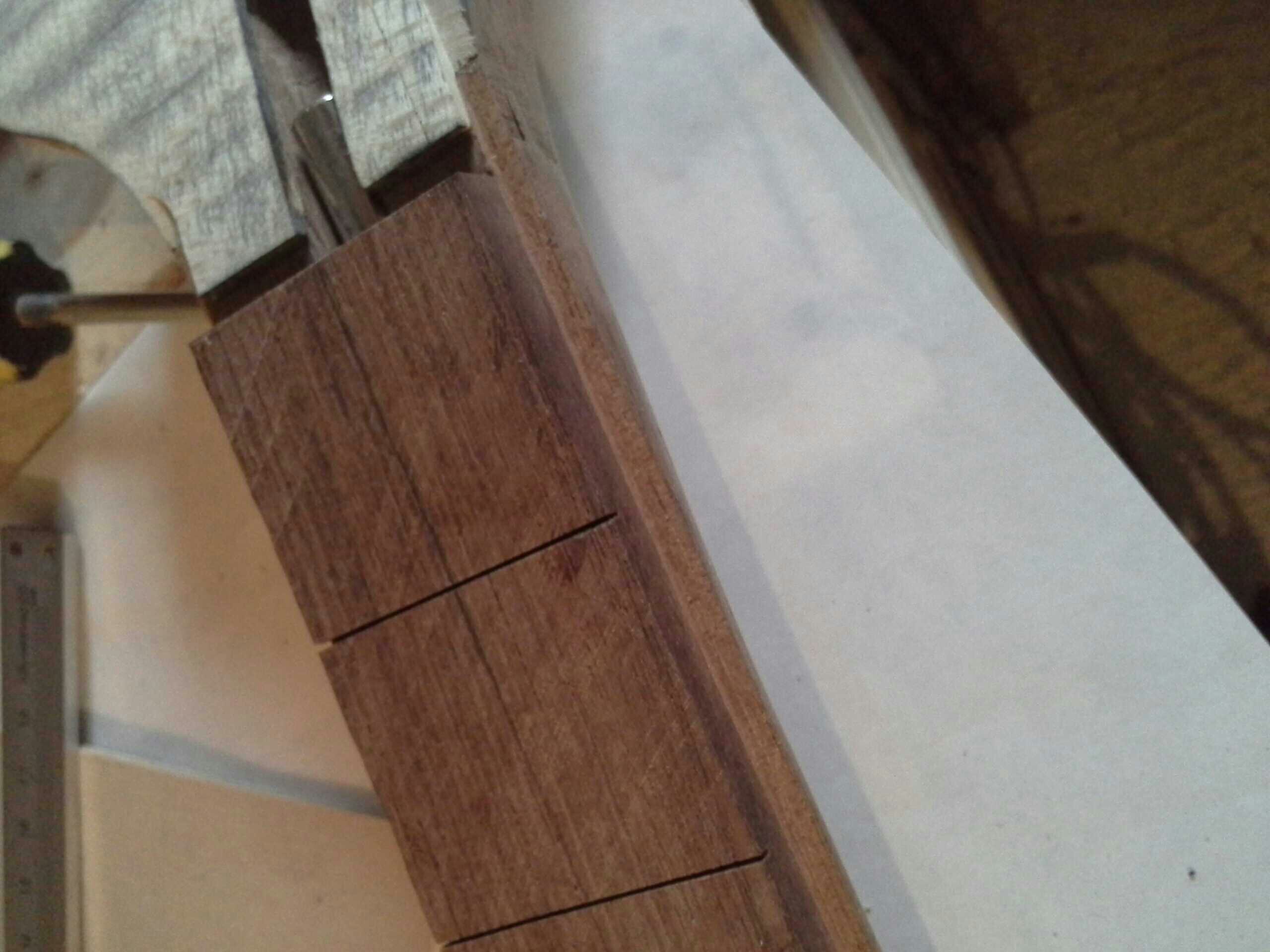

nach langer Zeit habe ich am Explorer - Projekt weitergemacht. Ich habe den Hals weiter bearbeitet, Rückseite geformt,

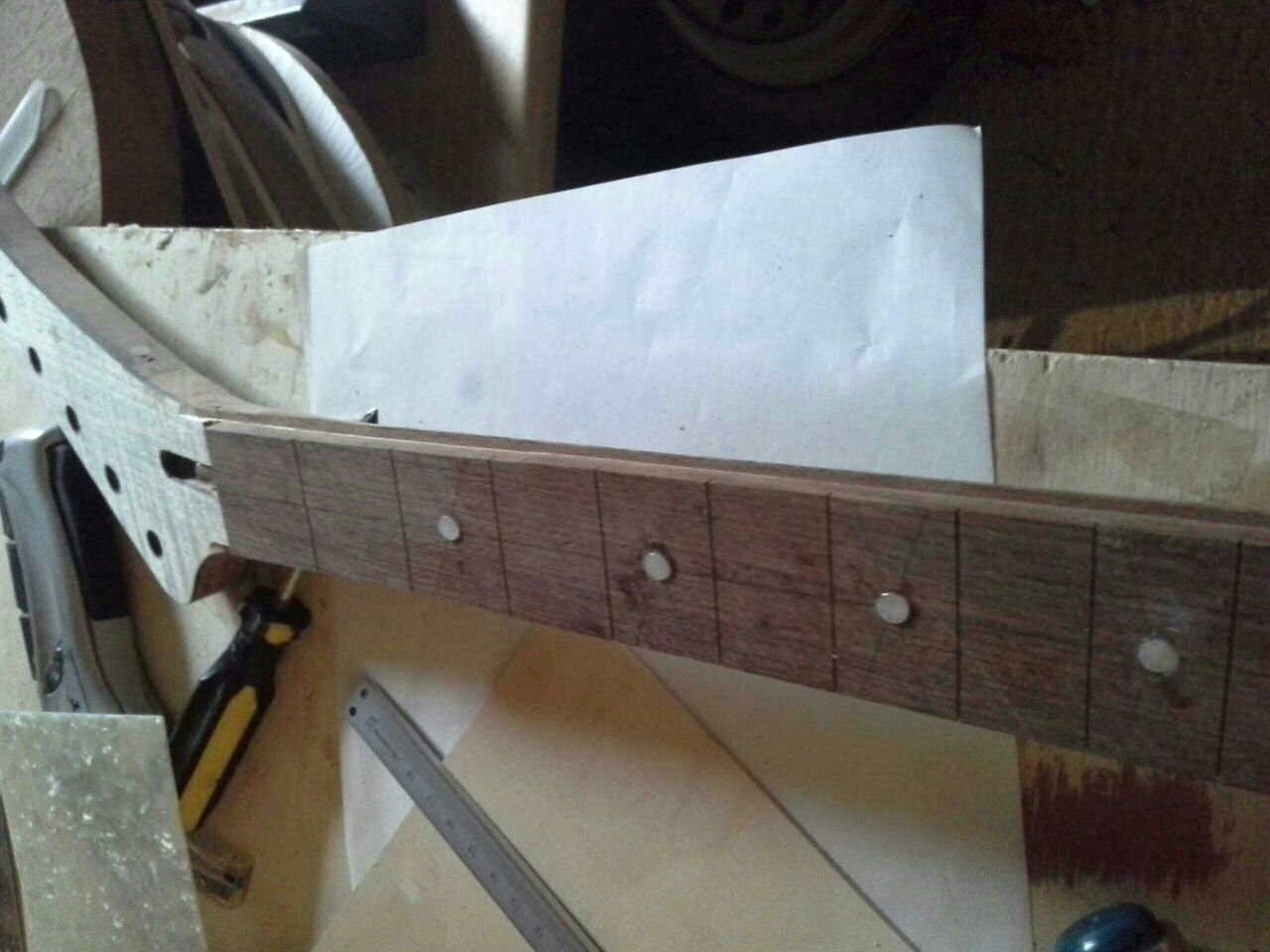

Griffbrett geschlitzt, Trussrod eingesetzt, Griffbrett aufgeklebt und getrimmt, sogar die Dot-Inlays waren drin. Da setzte ich
mit der Fräse an, um den Binding-Falz zu fräsen... Man sollte immer schauen, welches Anlauflager drin ist, das kann ich jedem nur empfehlen,
ich hatte ein viel zu kleines Anlauflager drin und das Schicksal nahm seinen Lauf
Ich habe eine viel zu breiten Falz reingefräst... -> Hals komplett Futsch
Irgendwie sollte es mit diesem Hals nichts werden.
Oh man habe ich mich geärgert , was für eine bodenlose Dummheit, so viel Arbeit für die Tonne
Ich werde mal morgen ein paar Bilder vom Elend posten heute muss ich noch trauern,
auf jeden steht es fest ich darf den Hals nochmals bauen... SCHLUCHZ



[Austin.Powers]

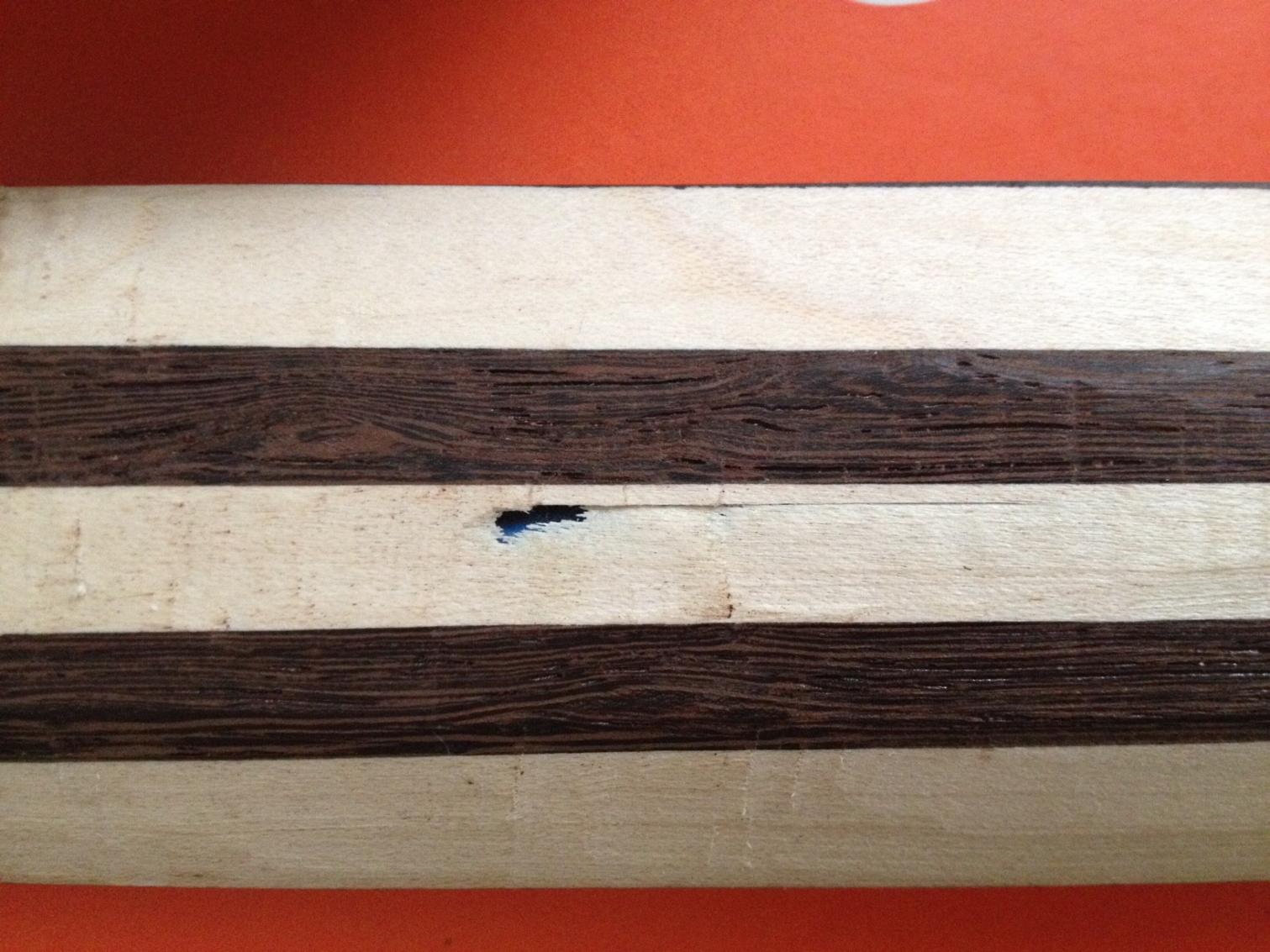

Anscheinend haben wir aktuell die ich hab meinen Hals geschrotet Saison. Is mir letztes Wochenende auch passiert




Somit muss ich auch komplett neu bauen



[prover]

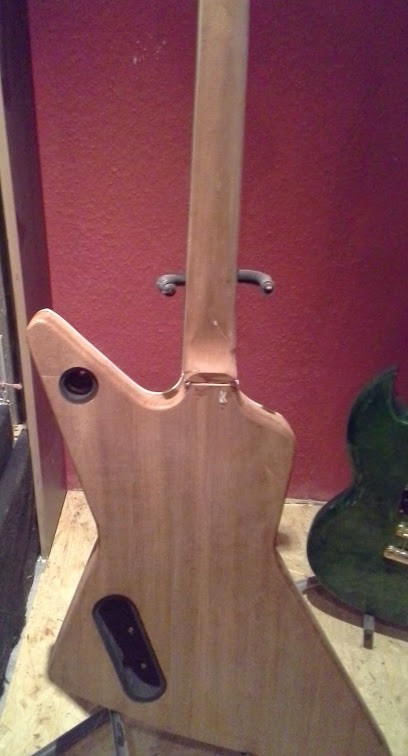

Hier ist das Elend...



[Bassassasin187]

Hör auf zu heulen, dann gibt es halt ein zweifarbiges binding und gut ist

inkl autokorrektur Fehlern



[matze44]

Genau das war auch mein erster Gedanke.... Zu reparieren geht alles und wer weiß was in der Vergangenheit bei bekannten Modellen alles so schief ging und warum die deshalb so aussehen wie sie aussehen....

Hör auf zu heulen, dann gibt es halt ein zweifarbiges binding und gut ist

inkl autokorrektur Fehlern



[prover]

Nachdem mein Ärger etwas verflogen ist habe ich mich doch entschieden das ganze mit einem zweifarbigen Binding zu kaschieren...
Übers WE habe ich dem Griffbrett ein Cremeweiss - Binding verpasst, das mittlerweile nach dem ich den Radius eingeschliffen habe
gar nicht so schlecht ist. Die Kopfplatte und der Korpus haben ein einfaches CReme-Binding bekommen. Der Hals wurde bereits
geklebt. Es fehlt noch der Sattel und die Bundierung. So schlimm finde ich es gar nicht mehr, aber sieht euch den heutigen Stand selbst an:



Nicht perfekt aber selten... Jetzt kann es weiter gehen.
So long!



[prover]

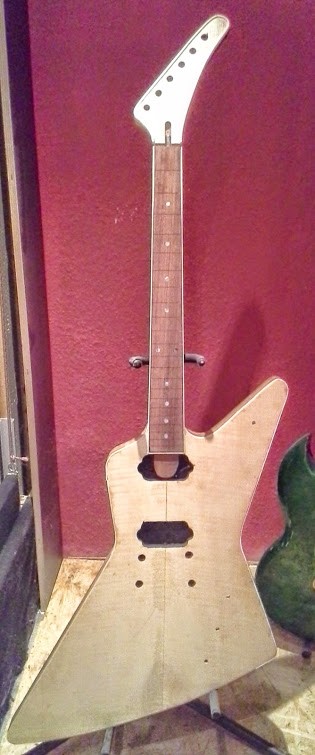

Langsam geht das Projekt seinem Ende zu. Mittlerweile ist das Brett lackiert, bundiert und wird mit der Hardware bestückt. Die PUs sind originale Gibson 496R und 500T. Das ist momentan der Zwischenstand:

Jetzt ist das Ende absehbar

Cheers!
prover



[prover]

Hallo zusammen,

das Projekt ist jetzt beendet, die Gitarre ist bestückt und spielfertig. Hier sind die optische Eindrücke, die ich mit euch teilen will:

Cheers!
prover



[smello]

Das Lila gefällt mir sehr gut. Eine echte Schönheit



[hack_meck]

Das Vorbild ist die 58'er Explorer.

Ich habe - weil selbst in Sachen Explorer unterwegs - ein wenig gelesen. Die 58‘er sind ja eigentlich alle aus Korina, nicht Mahagoni.

Abgesehen davon ein tolles Projekt !!!

Was sagst du 2 Jahre danach zur Gitarre?

Gruß
Martin
