Foto von ATK 300 Elektronik gesucht

von naht, 22.03.05.

  1. naht

    naht Registrierter Benutzer

    Im Board seit:
    22.03.05
    Zuletzt hier:
    27.05.06
    Beiträge:
    10
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 22.03.05   #1
    Hallo!
    Kann mir wer mal Fotos der Elektronik eines ATK 300 schicken? Ich möchte dringend etwas an meinem Bass überprüfen. Mir gehts um den Teil beim 3-Wege-Schalter.
    Danke vielmals!

    achja: nahtgesicht #at# gmx.net

  2. bassterix

    bassterix Mod Emeritus Ex-Moderator

    Im Board seit:
    15.12.04
    Zuletzt hier:
    25.07.16
    Beiträge:
    3.583
    Ort:
    Where I lay my head is home
    Zustimmungen:
    23
    Kekse:
    5.680
    Erstellt: 22.03.05   #2
    Wenn du bis Freitag warten kannst (bin da erst wieder zuhause), mach ich gerne ein foto.

  3. naht

    naht Threadersteller Registrierter Benutzer

    Im Board seit:
    22.03.05
    Zuletzt hier:
    27.05.06
    Beiträge:
    10
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 22.03.05   #3
    Gern... =) Danke!

  4. Fretboarder

    Fretboarder Registrierter Benutzer

    Im Board seit:
    24.01.05
    Zuletzt hier:
    28.01.11
    Beiträge:
    13
    Ort:
    Landstuhl
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 22.03.05   #4
    Musst net warten, hab schnell Bilder gemacht:

    Hoffe du kannst damit was anfangen!

  5. AK

    AK HCA Bass/Elektronik HCA

    Im Board seit:
    01.06.04
    Zuletzt hier:
    25.03.16
    Beiträge:
    1.508
    Ort:
    Burladingen
    Zustimmungen:
    125
    Kekse:
    13.267
    Erstellt: 22.03.05   #5
    Wenn ich sehe was Ibanez da an Operationsverstärker verbaut, wundere ich mich nicht, wenn schon so mancher über rauschende Aktiv-Elektroniken geklagt hat....

  6. Fretboarder

    Fretboarder Registrierter Benutzer

    Im Board seit:
    24.01.05
    Zuletzt hier:
    28.01.11
    Beiträge:
    13
    Ort:
    Landstuhl
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 22.03.05   #6
    Wenn du meinst.. mein ATK rauscht jedenfalls net

  7. AK

    AK HCA Bass/Elektronik HCA

    Im Board seit:
    01.06.04
    Zuletzt hier:
    25.03.16
    Beiträge:
    1.508
    Ort:
    Burladingen
    Zustimmungen:
    125
    Kekse:
    13.267
    Erstellt: 22.03.05   #7
    Nicht mal bei hoher Lautstärke und starken Höheneinstellungen?
    Wenn nicht freu Dich. :)
    Der TL062 ist trotzdem so ziemlich das ungeeignetste für einen Bass-Preamp. Einziger Vorteil ist, daß er wenig Strom braucht, deshalb wird er gerne bei Batterie-versorgten Schaltungen eingesetzt. Ich find's schon schade, daß Ibanez nicht auf hochwertigere Bauteile zurückgreift.
    Aber was soll's wenn keiner einen Unterschied bemerkt...

  8. Fretboarder

    Fretboarder Registrierter Benutzer

    Im Board seit:
    24.01.05
    Zuletzt hier:
    28.01.11
    Beiträge:
    13
    Ort:
    Landstuhl
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 22.03.05   #8
    Ich muss mal drauf achten. Aber bisher ist mir die Klangreglung nur positiv aufgefallen und ich hab den Bass schon seit nem Jahr. Naja, die Höhen hab ich eh nie ganz gepushed, der is so schon drahtig genug mit den Warwick strings.
    Wenn ich da an meinen alten GSR200 denke; das nenn ich rauschen *gg*

  9. AK

    AK HCA Bass/Elektronik HCA

    Im Board seit:
    01.06.04
    Zuletzt hier:
    25.03.16
    Beiträge:
    1.508
    Ort:
    Burladingen
    Zustimmungen:
    125
    Kekse:
    13.267
    Erstellt: 22.03.05   #9
    Denn Unterschied würdest Du sicher hören, wenn Du einen Vergleich zu einer Reglung mit rauscharmen OPs hättest. Wenn Du die Höhen wenig verstärkst ist es sicher auch nicht so dramatisch.
    Ich war halt nur überrascht - denn der ATK ist ja auch kein Billig- oder Low-End Bass.

  10. naht

    naht Threadersteller Registrierter Benutzer

    Im Board seit:
    22.03.05
    Zuletzt hier:
    27.05.06
    Beiträge:
    10
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 22.03.05   #10
    Danke!
    Ich habe wohl ein Montagsmodell, oder der Cheflöter war besoffen. ;)
    Bei mir ist der rechts unten der Pin am Kippschalter nicht belegt. (Ist ja auch nicht auf einer Leiterbahn, wenn ich das richtig sehe)
    Woran ist denn der orange Draht angeschlossen? Das ist ja wohl offensichtlich das letztendliche Ausgangssignal, welches in die Aktivelektronik geht. Ich habs momentan erstmal an das grüne Pickupkabel angeschlossen, damit ich überhaupt ein Signal hab...

  11. bassterix

    bassterix Mod Emeritus Ex-Moderator

    Im Board seit:
    15.12.04
    Zuletzt hier:
    25.07.16
    Beiträge:
    3.583
    Ort:
    Where I lay my head is home
    Zustimmungen:
    23
    Kekse:
    5.680
    Erstellt: 22.03.05   #11

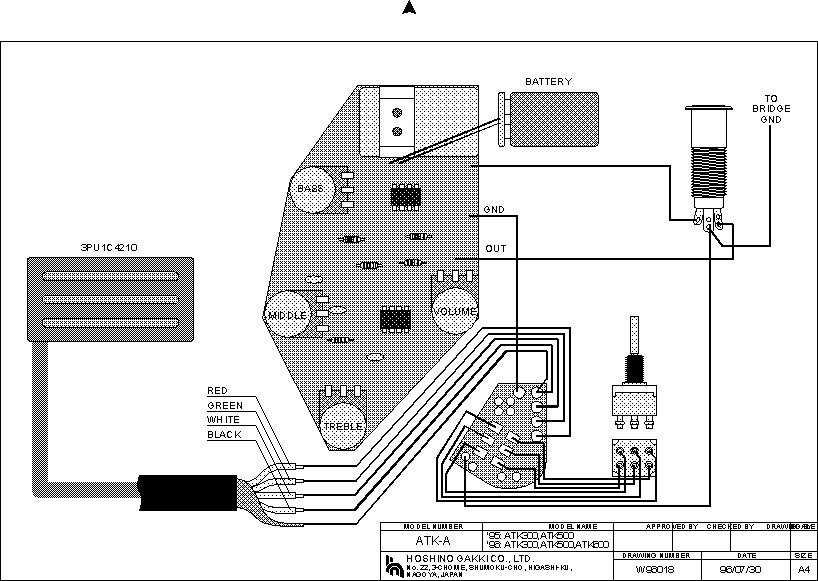

    Hab hier einen Schlatplan gefunden. Vielleicht hilft dir der weiter.


    Anhänge:

  12. naht

    naht Threadersteller Registrierter Benutzer

    Im Board seit:
    22.03.05
    Zuletzt hier:
    27.05.06
    Beiträge:
    10
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 22.03.05   #12
    Danke, den hab ich leider schon gesehen... Darauf ist nicht zu erkennen, wo der orange Signaldraht festgelötet wird... =(

  13. naht

    naht Threadersteller Registrierter Benutzer

    Im Board seit:
    22.03.05
    Zuletzt hier:
    27.05.06
    Beiträge:
    10
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 26.03.05   #13
    Weiß niemand, an welchen Pin ich den orangenen Draht anschließen muß? Ich hätte gern wieder nen funktionierenden Pickupschalter... :D

    Danke!

  14. Peegee

    Peegee Mod Emeritus Ex-Moderator HFU

    Im Board seit:
    10.01.04
    Zuletzt hier:
    1.12.16
    Beiträge:
    5.273
    Ort:
    Düsseldorf
    Zustimmungen:
    208
    Kekse:
    27.824
    Erstellt: 26.03.05   #14
    Ich bin leider erst am Dienstag wieder im Proberaum. Werde dann auf jeden Fall einmal reinschauen.

    @ AK: Es ist erstaunlich, aber so lange man es mit dem Höheneinsatz nicht hemmungslos übertreibt, rauscht der Bass nicht.

  15. naht

    naht Threadersteller Registrierter Benutzer

    Im Board seit:
    22.03.05
    Zuletzt hier:
    27.05.06
    Beiträge:
    10
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 27.03.05   #15
    Danke, dann warte ich gespannt bis Dienstag... ;)

    Und zum Thema Rauschen: Hab bis jetzt noch keine Probleme gehabt... Alles wunderbar!

  16. naht

    naht Threadersteller Registrierter Benutzer

    Im Board seit:
    22.03.05
    Zuletzt hier:
    27.05.06
    Beiträge:
    10
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 31.03.05   #16
    Doch nicht mehr im Probenraum gewesen? :(

  17. Peegee

    Peegee Mod Emeritus Ex-Moderator HFU

    Im Board seit:
    10.01.04
    Zuletzt hier:
    1.12.16
    Beiträge:
    5.273
    Ort:
    Düsseldorf
    Zustimmungen:
    208
    Kekse:
    27.824
    Erstellt: 31.03.05   #17
    Nein, leider fällt Proben diese Woche wegen Krankheit des Drummes aus. (Heul)
    Sorry, dass ich nicht Bescheid gesagt habe. :o

  18. naht

    naht Threadersteller Registrierter Benutzer

    Im Board seit:
    22.03.05
    Zuletzt hier:
    27.05.06
    Beiträge:
    10
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 01.04.05   #18
    Kein Problem, ich kann warten, im Moment hab ich eh viel zu viel zu tun...

  19. Peegee

    Peegee Mod Emeritus Ex-Moderator HFU

    Im Board seit:
    10.01.04
    Zuletzt hier:
    1.12.16
    Beiträge:
    5.273
    Ort:
    Düsseldorf
    Zustimmungen:
    208
    Kekse:
    27.824
    Erstellt: 06.04.05   #19
    Abgesehen davon, dass es bei mir keinen orangen Draht gibt, sieht es genauso aus, wie auf den Bildern von Fretboarder. Ist aber auch eines der ersten Modelle. Ich habe auch noch mal ein paar Fotos gemacht, musste jedoch feststellen, das die Digicam völlig ungeeignet für Nahaufnahmen ist. :mad:

  20. naht

    naht Threadersteller Registrierter Benutzer

    Im Board seit:
    22.03.05
    Zuletzt hier:
    27.05.06
    Beiträge:
    10
    Zustimmungen:
    0
    Kekse:
    10
    Erstellt: 07.04.05   #20
    Schade, werde also wohl noch ein Weilchen ohne den Schalter leben müssen...
