Fußswitch für Peavye Delta Blues 115

[Mann 1]

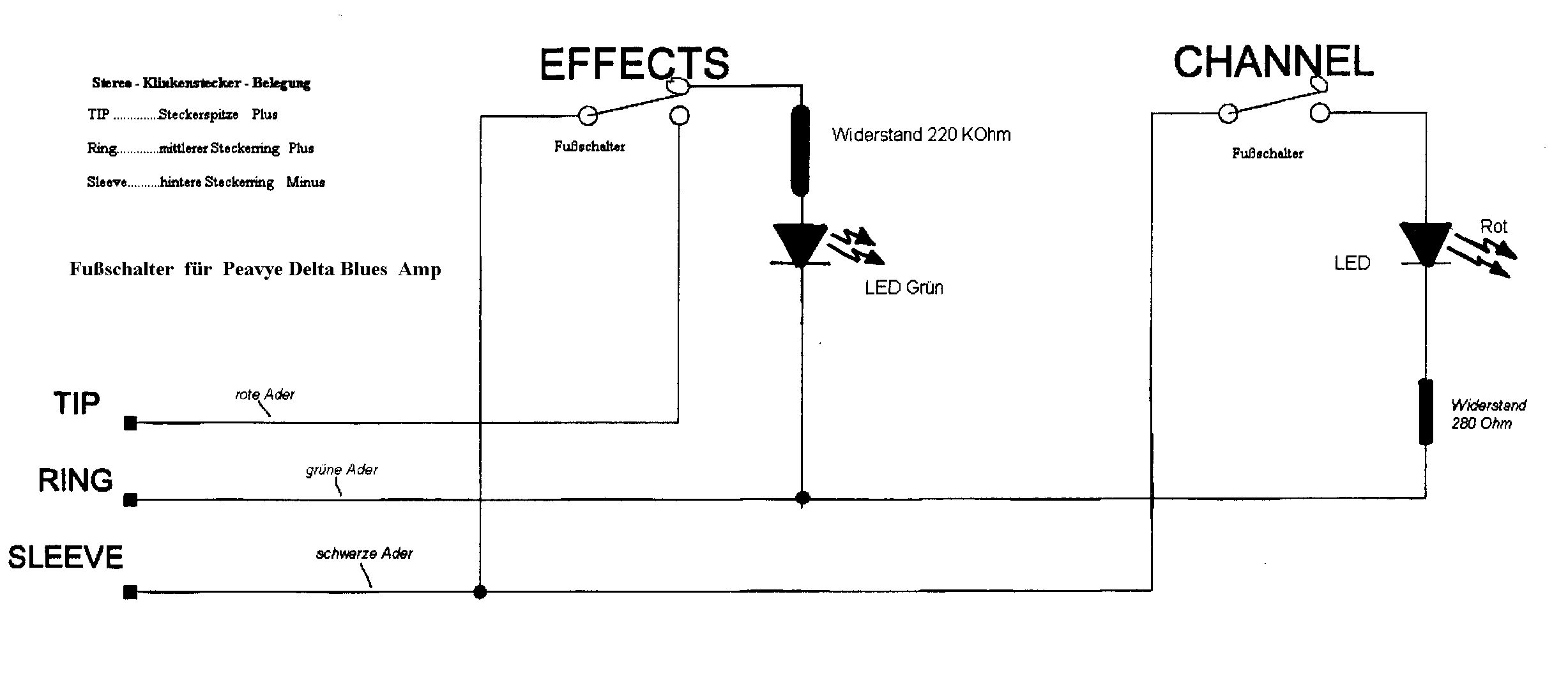

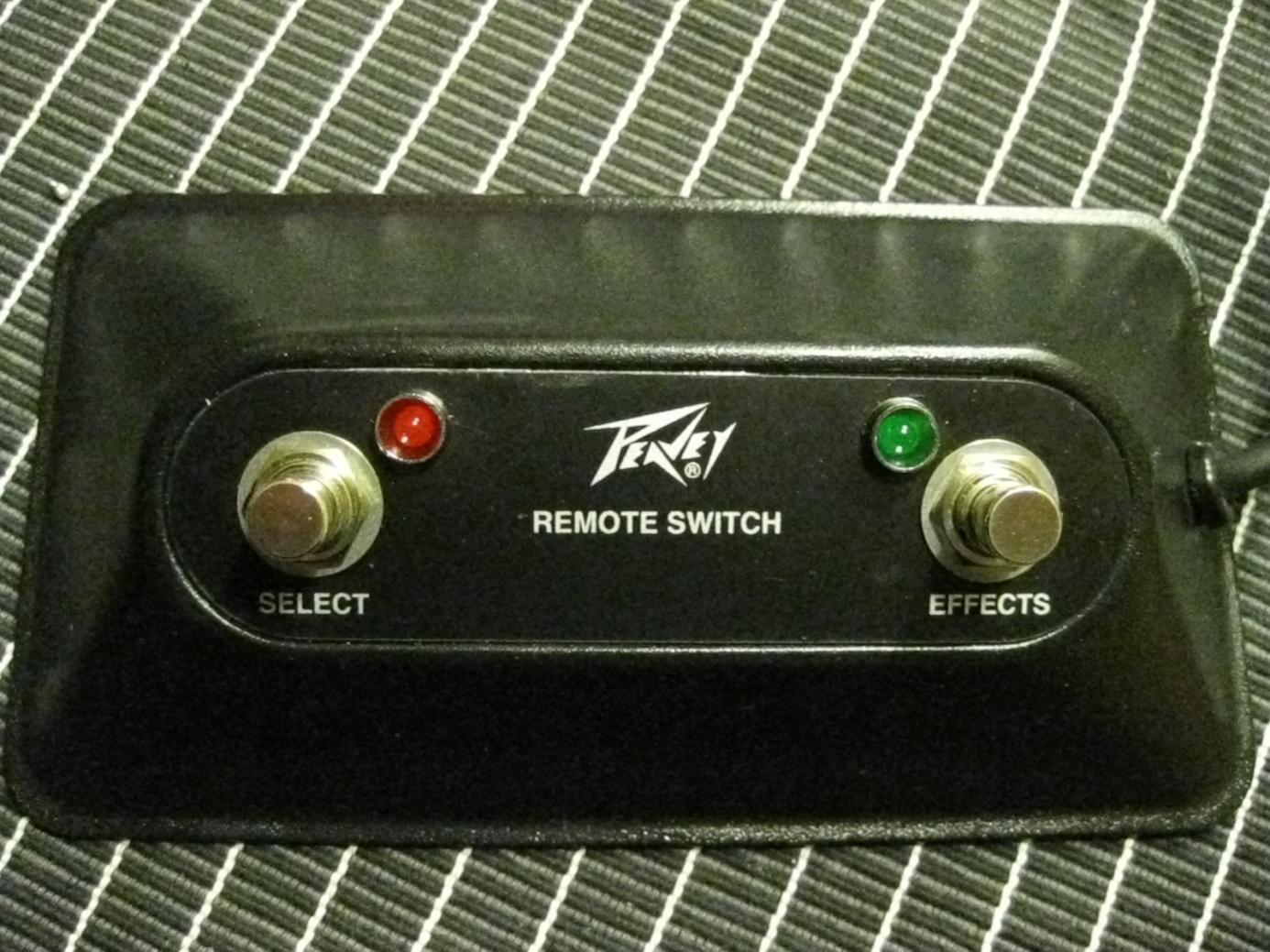

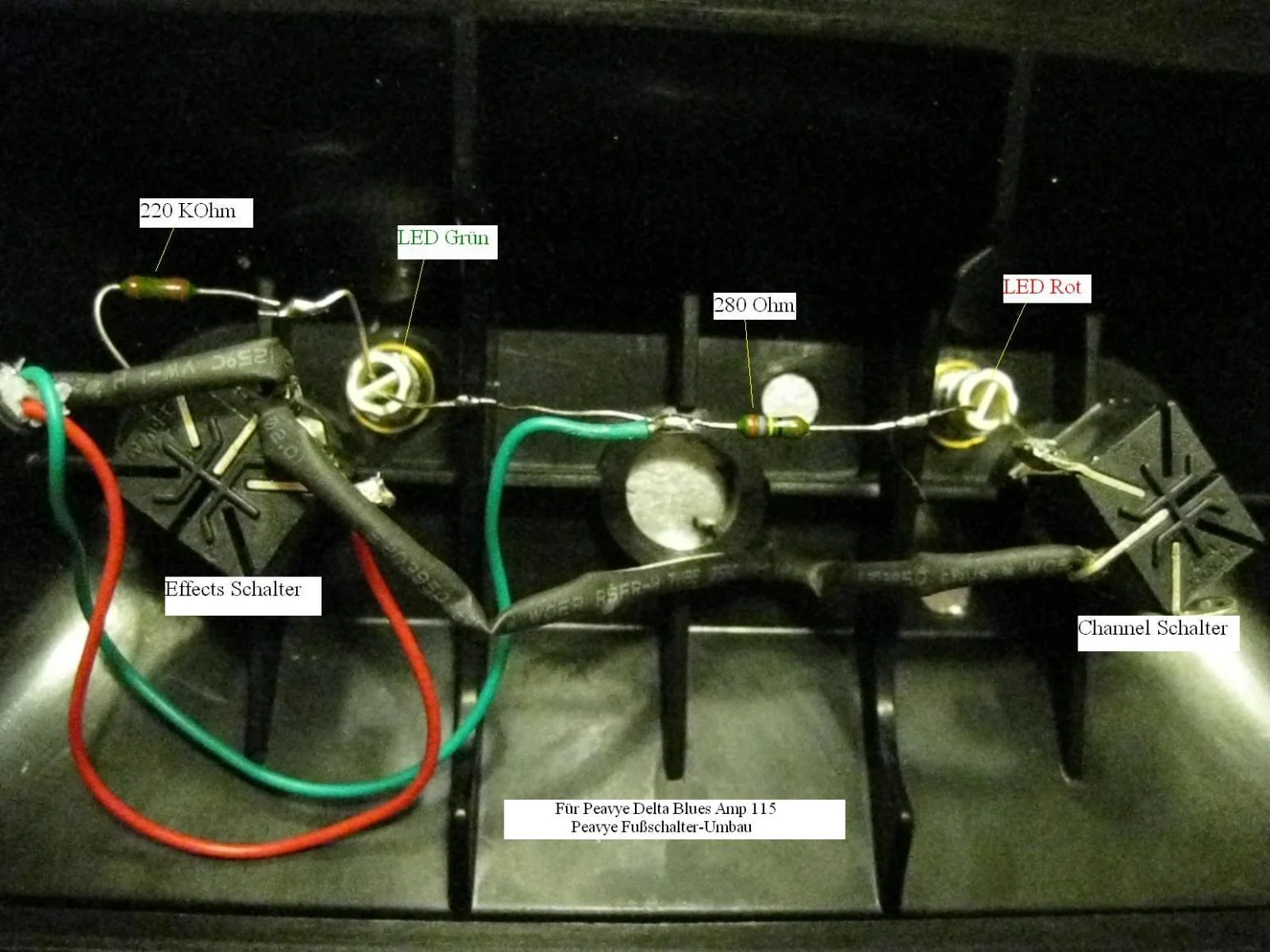

So, ich möchte für euch einen Schaltplan und ein Foto für einen Fußschalter für Peavey Delta Blues 115, veröffentlichen. Der auch über LED'S anzeigt , ob Effects ( Tremolo ) oder Select ( Channel ) eingeschaltet ist. Ich übernehme keine Verantwortung falls etwas kaputt geht. Bei mir funktioniert der Schalter einwandfrei. Viel spaß. Gruß Mann



[Mann 1]

Hinweis> Fehler: Das ist kein 220Kohm sondern ein 2,2Kohm Widersand. Entschuldigung!
