Fusstaster für Nebelmaschine

[Daniel-1980]

Hallo zusammen,

Meine Frage ist vermutlich für den einen oder anderen recht simpel, aber Google hilft nicht wirklich weiter.

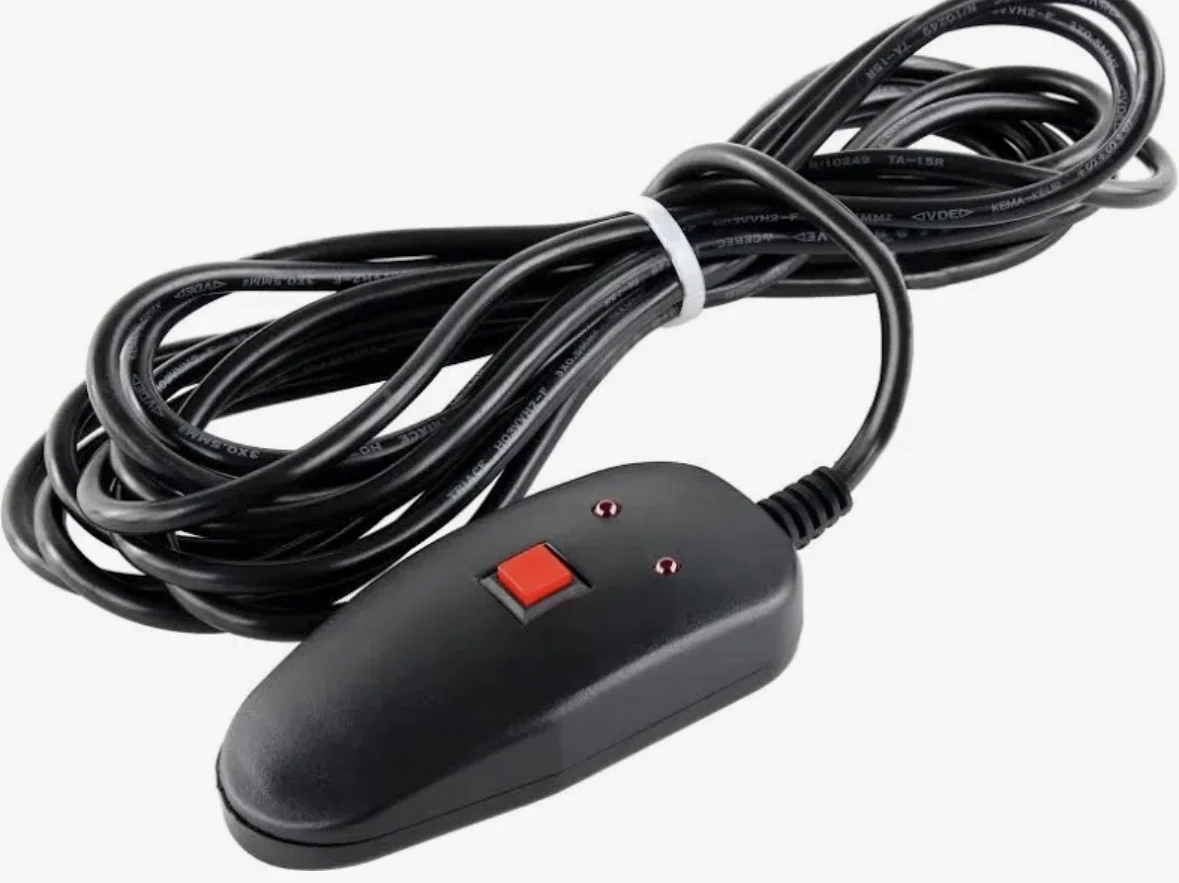

Ich suche für eine kleine Standard Nebelmaschine die Möglichkeit, sie mit einem Fusstaster zu steuern. Theoretisch gar nicht schwer, jetzt kommt aber der Knackpunkt. Die Kabelfernbedienung hat zwei LEDs, einmal für „bereit“ und eine als optisches Feedback, wenn der Nebel ausgestoßen wird. Zumindest sei „Bereitschafts LED“ hätte ich gerne im Taster mit drin.
Hat jemand Tips für mich?



[Mr. Pickles]

welche nebelmaschine ist es? gibts mehr infos?

du kannst dir einen Ampswitch holen, musst halt wissen ob du schalter oder Taster brauchst, ich tippe aber auf Taster.

dann bohrst du 2 Löcher für die LEDs und machst alles vom vorhanden Originalschalter in den Fußschalter rein, zugentlastung fürs kabel wär e noch gut, und dann bist du fertig.

alternativ kannst du auch einfach alles was im vorhanden Schalter der Nebelmaschine ist "kopieren"

Ampswitch mit taster: https://www.thomann.de/de/harley_benton_tap_tempo_switch.htm*

Ampswitch mit Schalter (eher unwahrscheinlich): https://www.thomann.de/de/lead_foot_fs_1.htm*

Bauteile wie LEDs, Kabel, Stecker und widerstände kannst du z.B. bei Conrad, Reichelt, oder evtl. auch bei Amazon holen



[Daniel-1980]

Vielen Dank für die schnelle Antwort!
Es ist die „Showlite SN-400“.
Der Tip, die Technik einfach in ein Taster zu bauen ist super!
Das wird wohl die einfachste Methode sein
Danke Dir!!



[Mr. Pickles]

Showlite SN-400

edit: hinfällig!
OK, habs mir angeschaut, der Fußschalter wird über einen C20 Stecker angeschlossen der ist für 230V / 16A zugelassen.

d.H. es ist nicht ausgeschlossen, dass die Spannung am schalter 230V hat.
wenn dem so ist solltest du den Umbau in jeden fall sein lassen, kann mit einem Multimeter geprüft werden, sollte dann aber in jedem fall jemand machen der weiß wie spannung gemessen wird.


ACHTUNG:

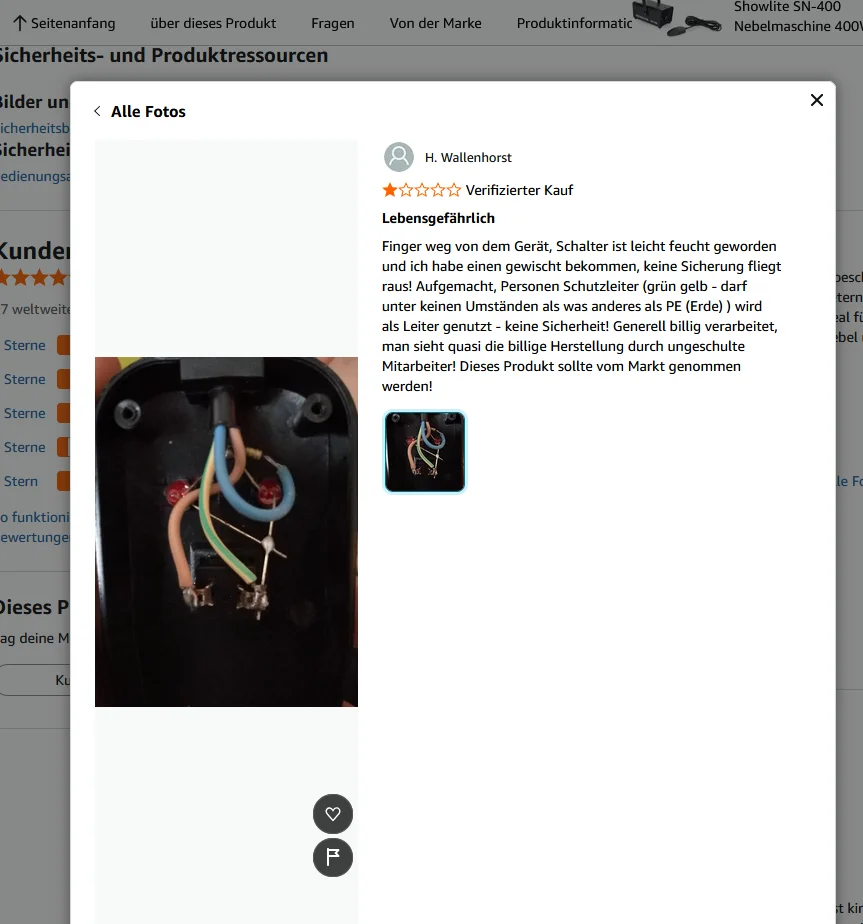

in den Kommentaren wir das innenleben des Schalters gezeigt, dieser scheint wie eingangs befürchtet mit 230V betrieben zu sein, obendrauf mit missbrauchten Schutzleiter.

d.H. für dich @Daniel-1980 auf gar keinen Fall irgendwas selber bauen, das muss zwingend jemand machen der entsprechende Fachkenntnisse der E-Technik beherrscht.
Wobei klar gesagt werden muss, dass die Nutzung des Schutzleiters für andere Zwecke als die Erdverbindung nicht zugelassen ist, d.h. ich würde es zurückgeben. falls die Retourenfrist abgelaufen sein sollte würde ich prüfen ob der Schalter bei dir drin auch so aussieht wie bei der Negativbewertung, wenn ja, dann würde ich das teil zurückgehen lassen und mich darauf berufen, dass hier VDE Bestimmungen nicht eingehalten werden und es gar nicht verkauft werden dürfte.



[Daniel-1980]

Uh, okay. Vielen Dank für deine Antwort und Recherche!!!



[sixstringfanatic]

Kunststoffgehäuse, keine berührbaren Metallteile....soweit Schutzisolierung erfüllt, korrekt wären dann Aderfarben sw-bn-bl.

Ich hätte zum Umbau einen Aufputz-Feuchtraumtaster genommen...Busch-Jäger, Merten o.ä. aber wie schon geschrieben, mit Vorsicht zu genießen.....



[Daniel-1980]

Super, vielen Dank!
