Hi,

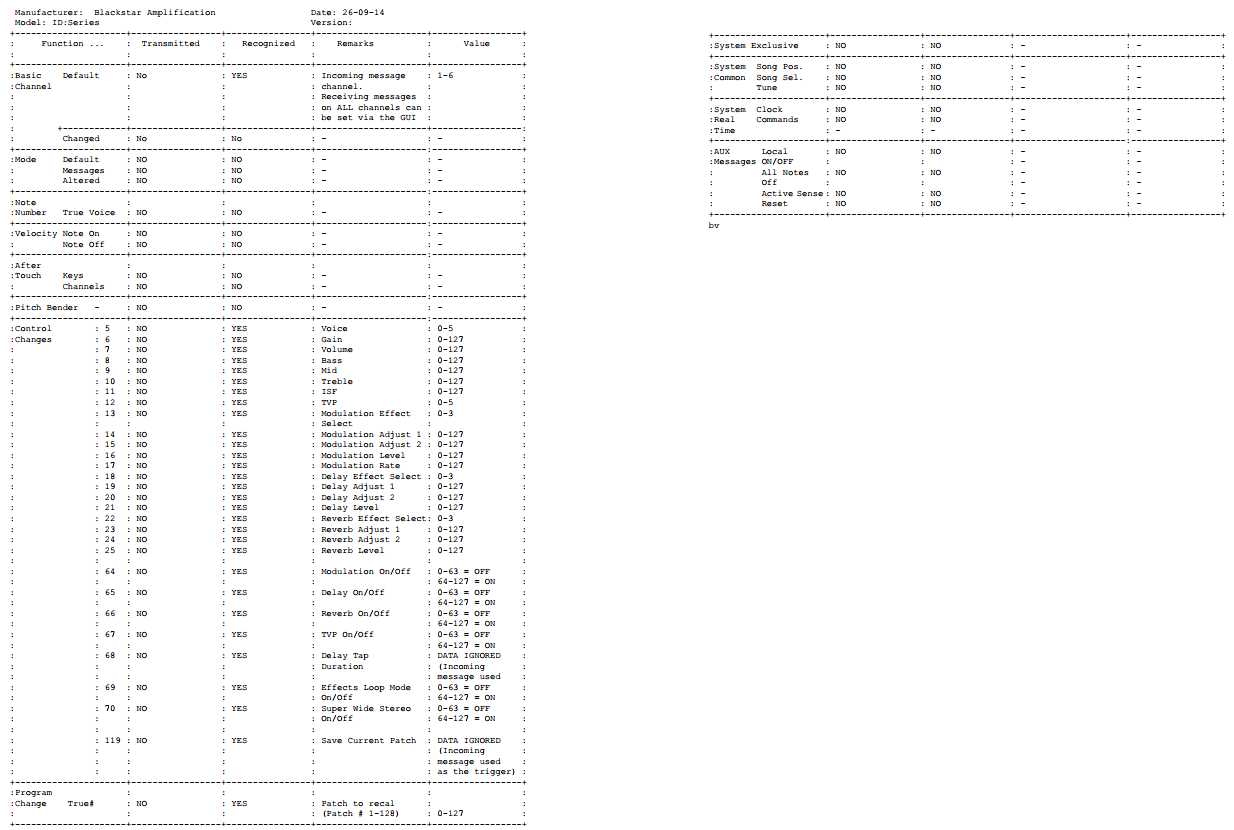

das ist die MIDI Implementation Chart. Sie zeigt an, welche Parameter eines Geräts durch MIDI-Befehle steuerbar sind (recognized) bzw. welche Steuerbefehle das Gerät ausgibt (transmitted). Demnach kann Gain mit "control change" (kurz cc)-Befehlen gesteuert werden. Dazu muss ein entsprechendes Signal von einem MIDI-Controller kommen, und zwar muss laut Chart der cc-Befehl #6 eingestellt werden. Du brauchts also eine MIDI-Fußleiste mit Expression-Pedal, bei der das eingestellt werden kann.
In der Anleitung auf Seite 36 wird das tatsächlich mal ganz knapp erwähnt ("Verändern von Patch-Werten"), leider wird MIDI-Neulingen nichts dazu gesagt, wie man diese Befehle denn sendet. Der übliche Weg ist eine MIDI-Fußleiste (Foot Controller) wie zB die
Behringer FC-1010. Da muss man sich dann durchs dortige Manual ackern und rausfinden, wie man sie programmiert, damit die Fußleiste den cc-Befehl #6 sendet, wenn man das Expressionpedal betätigt.
Mal grundsätzlich zur
MIDI-Systematik:
Bei nur einem MIDI-empfangenden Gerät musst Du keinen MIDI-Kanal einstellen, der Amp läuft im sog. Omni-Mode. In diesem Fall werden
alle Befehle auf
allen MIDI-Kanälen verarbeitet, soweit der Amp den Befehl kennt. Das bekannteste bzw. am leichtesten verständliche sind dabei die "programm change" (pc)-Befehle, die einfach nur die Presets (Patches, Programme..., die Bezeichnung variiert) umschalten. Die cc dagegen verändern innerhalb eines Presets nur einzelne Parameter wie Volume, Delay Time, Effekt-Mix u.a..
Unterschiedliche MIDI-Kanäle sind dann nötig, wenn bei Betätigung zB
eines Tasters bei zwei
verschiedenen MIDI-Geräten (zB Amp und Effektgerät) gleichzeitig zwei
unterschiedliche Parameter gesteuert werden sollen. Dann empfängt der Amp zB auf MIDI- Kanal 1 einen cc-Befehl #6 und das FX-Gerät auf MIDI-Kanal 2 den gleichzeitig gesendeten Befehl #3, während der Amp den Befehl #6 ignoriert, ebenso wie das FX den Befehl #3. Das ist quasi wie bei Funk-Kanälen, sodass mehrere Gesprächspaare gleichzeitig sprechen können, ohne die Gespräche anderer Paare mithören zu müssen, die sie ja nicht interessieren und die nur stören würden.
Die Nummer des Befehls wird meist mit # und der Zahl gekennzeichnet. Da jedes Gerät andere veränderbare Parameter hat, werden diesen Nummern zugewiesen, die man natürlich kennen muss. Eine Norm gibts da nicht, schon weil einen neues Gerät ja auch Effekte enthalten kann, die es vorher gar nicht gab. Genau diese Zuordnung kann man deshalb der MIDI Implementation Chart in der Anleitung entnehmen.
Der Sender des MIDI-Signals (bei uns meist ein Foot Controller) kann dementsprechend auch nicht wissen, welche Parameter das Empfangsgerät überhaupt besitzt. Wenn Du also eine MIDI-Leiste hast, steht da in der Bedienungsanleitung und im Display nicht etwa, wie man "Gain erhöhen" sendet, sondern eben nur , wie man ganz neutral den Befehl #6 sendet. Dann kann man noch einstellen, mit welchen
Werten dieser Befehl gesendet wird. Das sind dann Zahlen zwischen 0 und 128, und meist kann man einen Minimum- und einen Maximum-Wert einstellen, der ausgegeben werden soll. Mitunter kann man auch Details einstellen wie eine nichtlineare Ausgabe der Werte (ähnlich wie bei einem logarithmischen Poti), oder dass statt einem ansteigenden Wert 0-128 umgekehrt 128-0 gesendet wird, wenn man das Pedal tritt.
Was das Zielgerät aus diesen Befehlen macht, muss jedoch
dort eingestellt werden (bei meinem GT-Pro kann man zB einem eingehenden Befehl mit einer bestimmten cc# individuell einen Parameter zuordnen), oder es kann wie beim Blackstar fix vorgegeben sein.
Im letzteren Fall braucht man dann allerdings einen MIDI-Controller, bei dem einstellbar ist, welche # zB das Expression-Pedal
sendet. Es gibt durchaus auch simple Pedale, die bei einem angeschlossenen EXP immer nur zB die cc #44 senden oder sowas - die kann man leider nur dann sinnvoll verwenden, wenn der
Empfänger (also der Amp oder das FX-Gerät) den eingehenden Nummern die Parameter frei zuordnen kann, die davon gesteuert werden sollen.
Das geht bei Blackstar wie gesagt nicht; Du brauchst also einen etwas flexibleren Controller, der auf seiner Seite - also dem
Sender - schon bestimmen kann, welche cc-# gesendet wird. Beim Kauf einer Fußleiste mit EXP-Pedal solltest Du darauf achten und am besten vorher im Netz die Bedienungsanleitung lesen, um Dich dessen zu versichern - und nicht zuletzt um zu sehen, ob Du mit der Anleitung zurecht kommst, denn die Qualitäten sind da auch oft sehr unterschiedlich.
Gruß, bagotrix
