[GB] Gitarre aus Nuss und Ahorn

[yoh 1219]

Hallo zusammen,
wie ich vor einiger Zeit schrieb https://www.musiker-board.de/modifi...ll-meine-erste-gitarre-bauen-holzauswahl.html
habe ich jetzt eine Gitarre für meinen Sohn gebaut.
Zuerst kam die Planung, sprich wie soll das Brett aussehen. Nachdem mein 14 jähriger Sohn seinen Entwurf auf ein Postit skizziert hatte, haben wir uns dann auf den Kopf einer ES und den Hintern einer Paula geeinigt.


Dann kam die Frage, aus welchem Holz bauen wir das gute Stück. Da ich noch ein paar Bretter 40 Jahre alten Nußbaum hatte, kam der in die Vorauswahl.

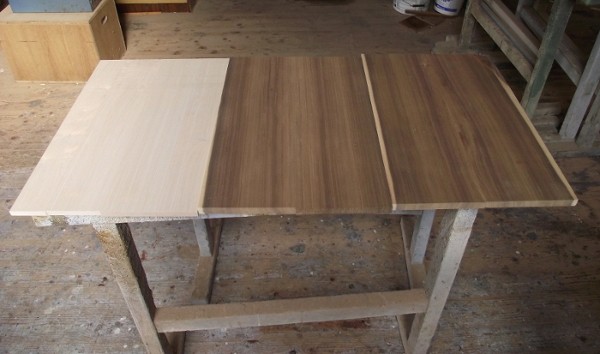

Leider waren die Bretter (ca. 20 mm) nicht dick genug für einen Korpus und so kamen wir auf die Idee ein Sandwitch zu bauen. Damit es nicht so langweilig wird, haben wir uns dann für einen Aufbau 16 mm Nuß - 12 mm Ahorn - 16 mm Nuß geeinigt. Hier mal ein Bild der Bretter.

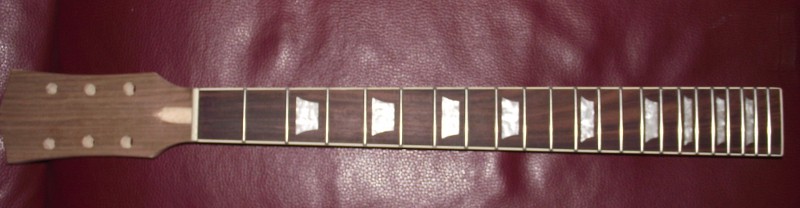

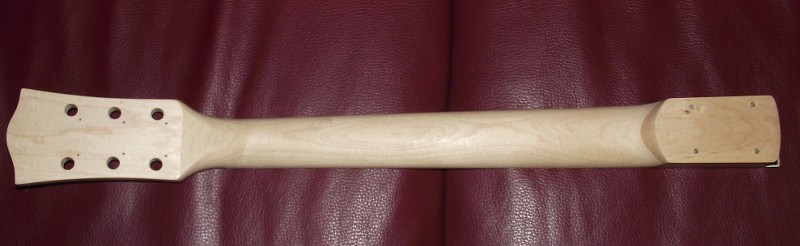

Inzwischen war auch der Hals angekommen

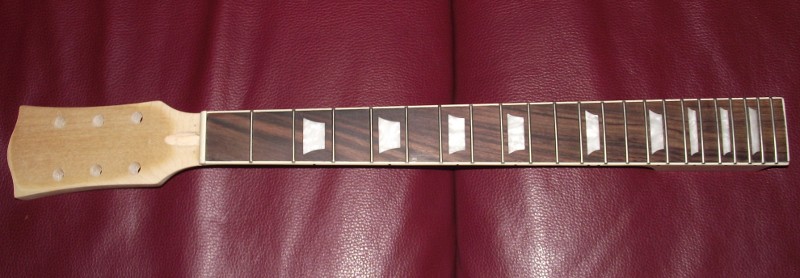

Optisch nicht so der Bringer, ansonsten aber brauchbar. Also verschönern, heißt Kopfplatte furnieren, beizen und lackieren.

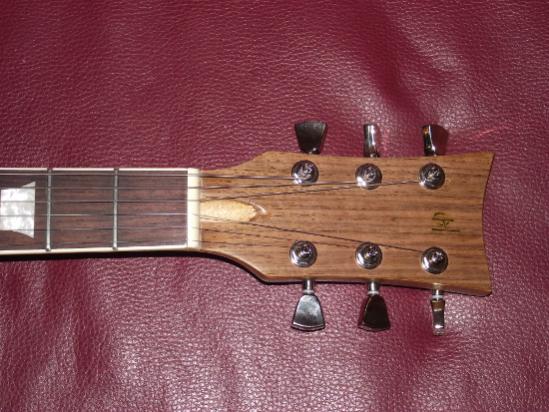

So gefällt es schon besser.

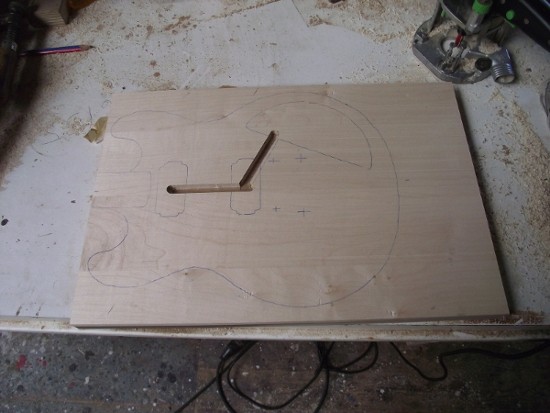

Nachdem der Hals nun weitgehend fertig war, ging es am Korpus weiter. Zuerst habe ich den Boden mit der Mittellage verleimt und dann den Kabelkanal gefräßt.

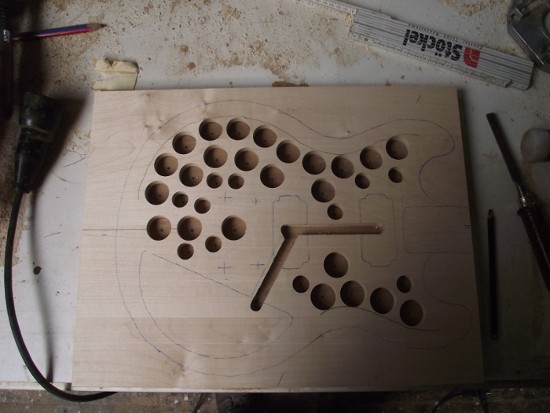

Dann mußte ich noch dafür sorgen, das die Gitarre nicht zu schwer wird

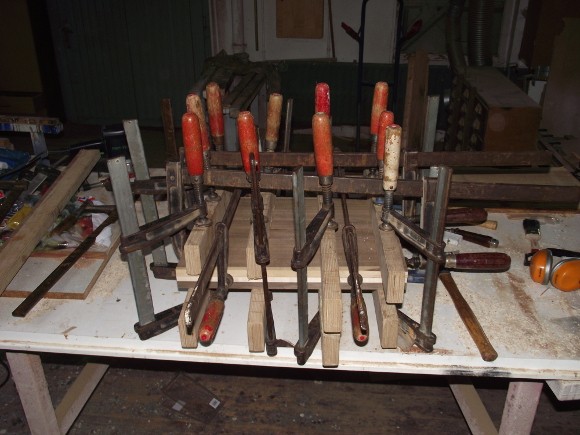

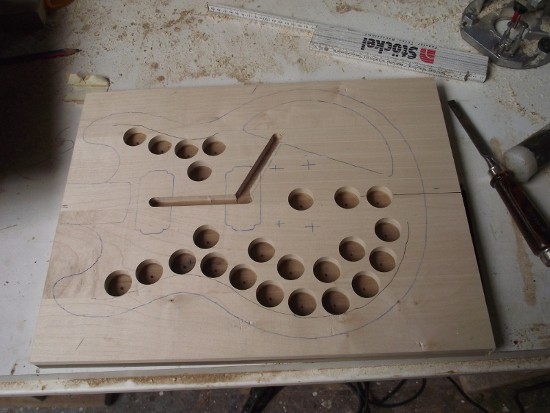

Da hat der Topferbohrer ganze Arbeit geleistet und jetzt kann die Decke aufgeleimt werden.



So, jetzt muß ich erst einmal kurz weg. Später mehr.

Grüße Ralf



[yoh 1219]

So, weiter gehts.

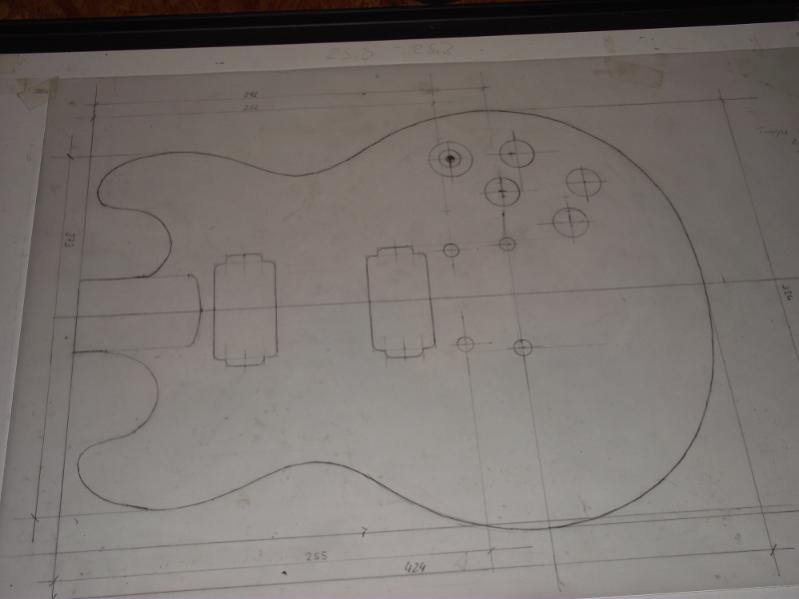

Nachdem der Leim trocken war, habe ich mit Hilfe von Durchschlagpapier die Zeichnung auf den Korpusrohling übertragen.
Und dann ging es zur Bandsäge (mit Schweifblatt) wo ich den Korpus grob ausgeschnitten habe.
Als nächstes habe ich die vorher erstellte MDF Schablone mit Hilfe von 2 Schrauben auf dem Korpus fixiert.
Die Konturen habe ich mit einem Bündigfräser auf Maß gefräßt. Leider war mein Fräser ein wenig zu kurz und so hat die Schablone nicht überlebt.

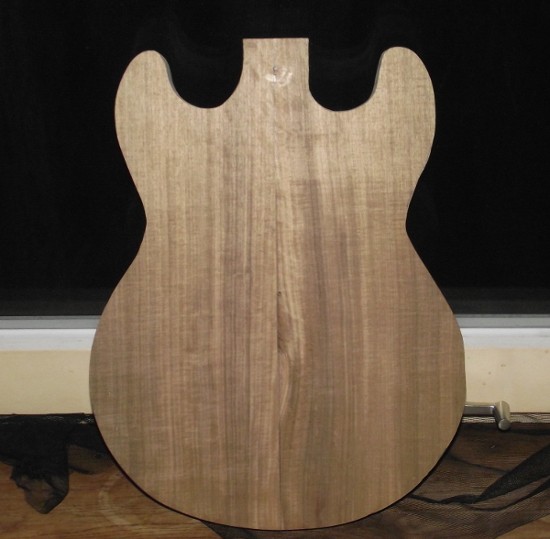

Aber egal, der Korpus ist halbwegs gut geworden.

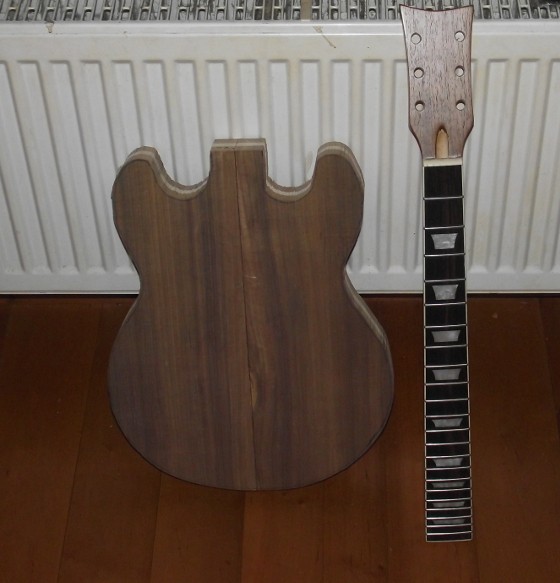

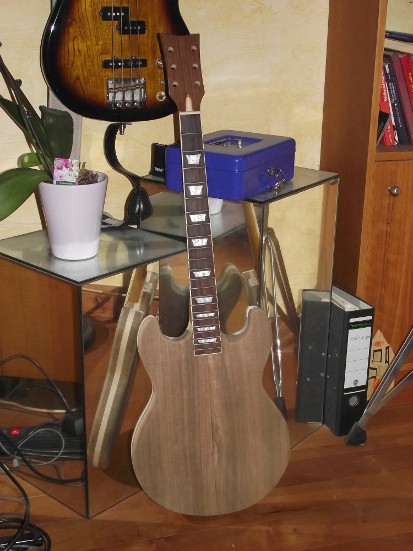

Und nochmal zusammen mit dem Hals



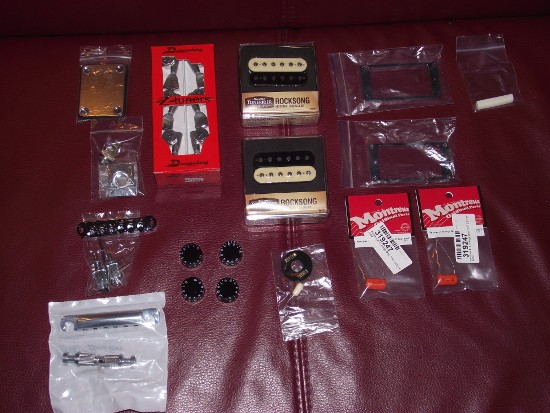

Und nicht nur ich war fleißig, auch der Postmann erledigte seine Job und klingelte nicht nur drei mal.
War fast wie Weihnachten.



So, nun muß irgentwie langsam der Hals an den Korpus. Dafür hatte ich mir einen Kopierfräser mit doppeltem Kugellager oben besorgt.
Die Schablone habe ich in diesem Fall aus Multiplex gebaut und mit Hilfe von dünnen Leisten in den entprechenden Winkel zum Korpus gebracht.

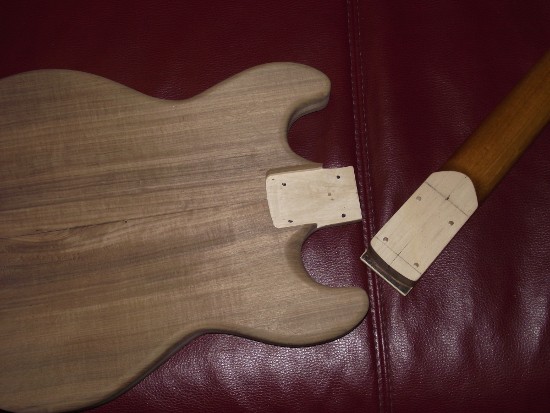

Vor dem Fräsen habe ich die Halstasche mit einem Topferbohrer ausgebohrt, so das nur 2 mm stehen blieben. Das eigentliche Fräsen ging dann wie durch Butter.
Jetzt kam der unerfreulichste Teil. Der Halsfuß war gut 5 mm zu hoch. Also her mit dem Handhobel und frisch ans Werk. Hatte ich erwähnt, daß sich Ahorn sch.... hobelt.
Das Ergebnis :





So, jetzt fehlen noch E-Fach, Pickupfräsungen, Bohrungen für Brücke und Stoptail.

Gleich geht es weiter.

Gruß Ralf



[yoh 1219]

Und hier ist der dritte Teil :

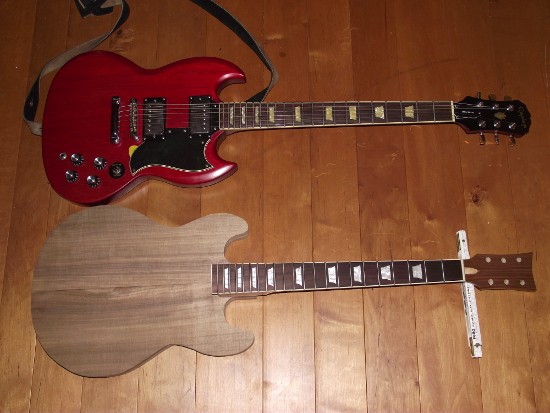

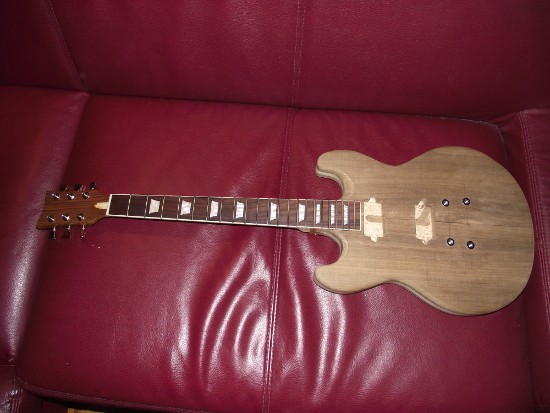

Zuerst mal ein "Größenvergleich"



Irgentwie wirkt die Gitarre so klein meinte mein Sohn.

Weiter mit der Arbeit.

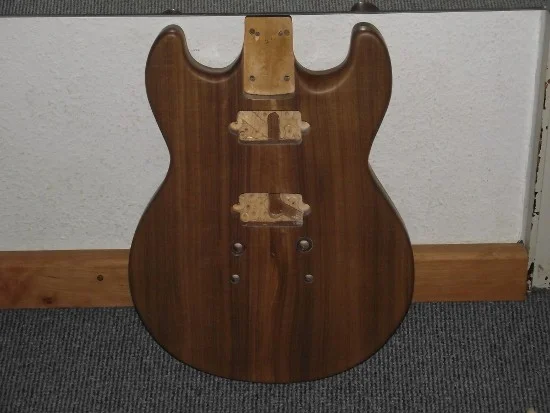

Die Pickupfräsungen wollte ich eigentlich auch mit einer Schablone und einer Oberfräse erstellen, habe dann aber beschlossen, das das Schablone bauen länger dauert, als das Ausstemmen mit einem Stecheisen. Also wieder an die Bohrmaschine, Löcher wieder bis auf einen 2 mm Rand ausgebohrt und den Rest mit einem Stecheisen erledigt.



Bei der Gelegenheit habe ich auch die Inserts für Brücke und Stoptail gebohrt.
Was fehlt jetzt noch ?
Genau das E-Fach. Also wieder eine Schablone bauen, das Fach mit einem Topferbohrer "ausräumen" und dieses Mal mit einem Kopierring und 2 Fräsern mit unterschiedlichen Durchmessern (wg. des Falzes) arbeiten.

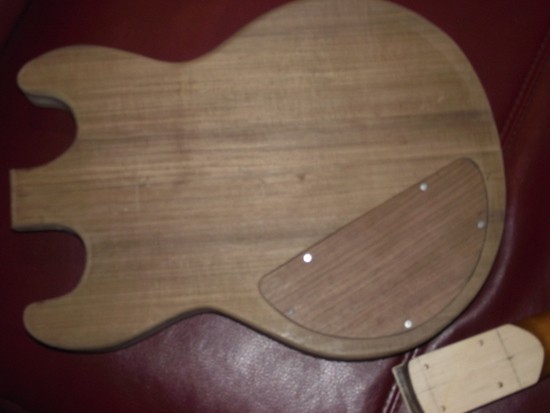

Nächste Frage, was nehme ich als Deckel ? Plastik wollte ich nicht, Massivholz in 5 mm Stärke erschien mir nicht stabil genug, also Sperrholz. Aber woher so ein kleines Stück Nussbaum Sperrholz bekommen ? Also selbst ist der Mann, her mit dem Furnier und dem Leim und ein Stück Furnier verleimt.



Jetzt kam der letzte Zusammenbau vor der Lackierung. Leider sah die Halsplatte so gar nicht schön aus auf der Gitarre.

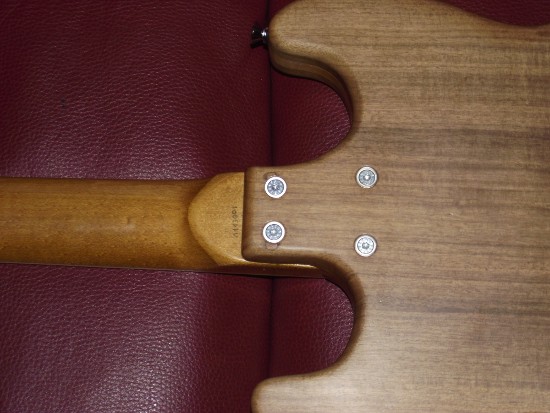

Die Lösung waren Halspitten.
Dann kam die am wenigsten schöne Arbeit, das Schleifen.
Nach gefühlten 3 Tagen, war die Oberfläche OK und es konnte endlich lackiert werden.

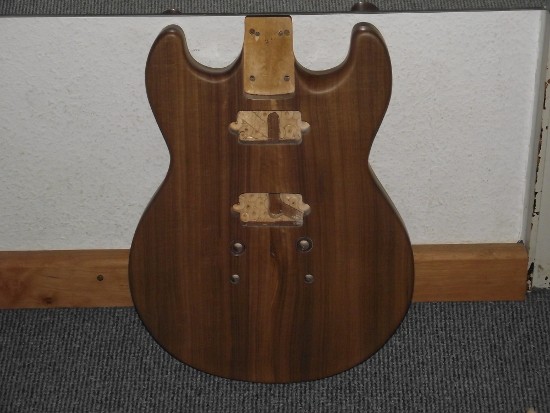

Nach einer wirklich hauchdünnen Lackierung mit Nitrolack sah der Korpus dann so aus.

So jetzt brauche ich ne Pause, geht später weiter

- - - Aktualisiert - - -

So, jetzt kommt der letzte Teil, die Endmontage.
Potis und Toggle bohren, verschrauben und die Elektrik verdrahten.
Ich habe mich für ein 50th wirering ala Guitar Lounge entschieden.

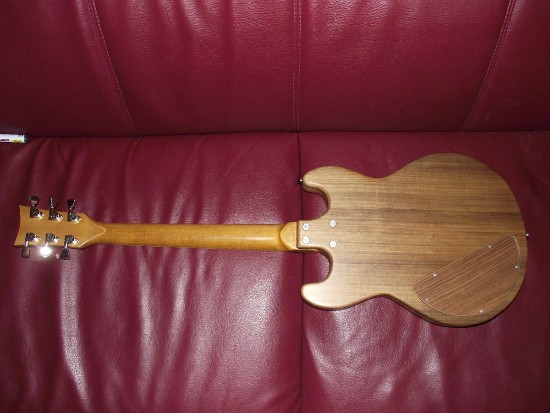

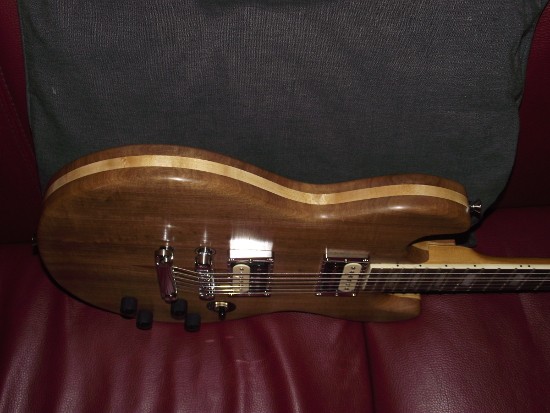

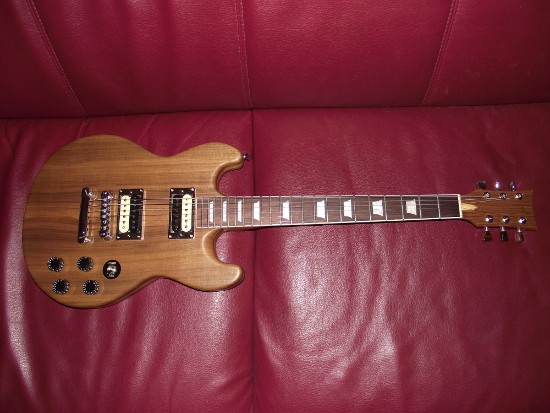

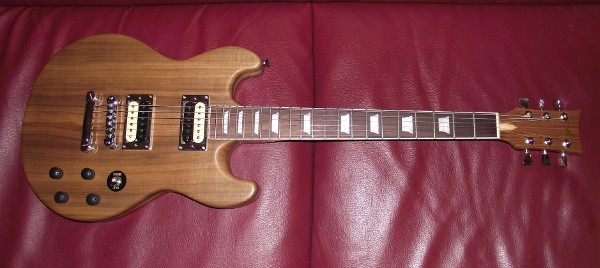

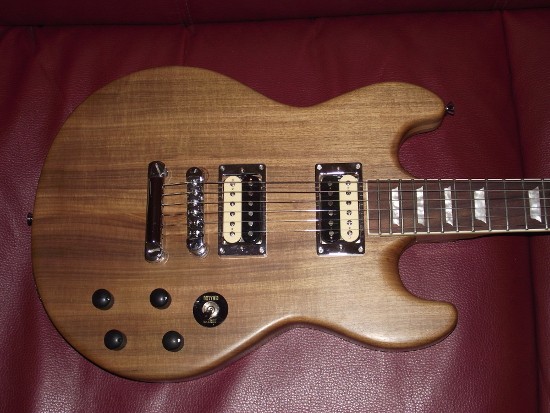

Und hier das Ergebnis :

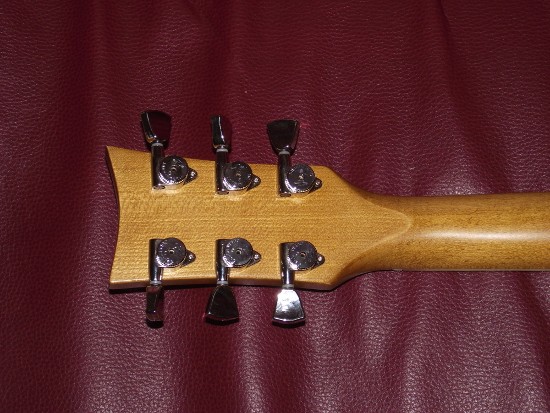

Die Mechaniken sind Duesenberg Z-Tuner

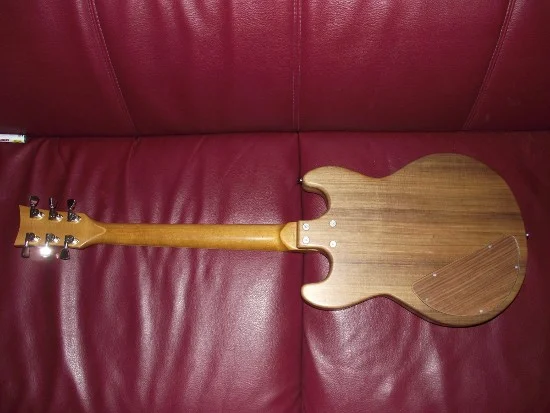

Die Halsstababdeckung fehlt noch, der CNC-Fräser des Vertrauens ist im Urlaub



Da meiner Frau und mir die Potiknöpfe nicht gefielen, gab es noch einmal neue.





So das wars. Der Bau war eine interessante Erfahrung und das Ergebnis macht sowohl meinem Sohn als auch mir viel Spaß
Zu Weihnachtengibt es dann noch ein Rockinger Les Trem. (deshalb auch der Rollensteg)

Donnerstag fahren wir zu Sonis Gitarrenlehrer der das Brett mal an seinem Equipment testen wird.
Wenn es sich lohnt, liefere ich Soundfiles nach.
Grüße Ralf



[murle1]

Sieht ganz hübsch aus. Frage: Wo und wie hast Du die Saitenerdung gemacht, davon finde ich nichts.



[yoh 1219]

Hallo Murle,
für die Seitenerdung habe ich, vom E-Fach aus, ein Kabel zu einem Insert des Stoptails gezogen und dort verlötet.

Gruß Ralf



[Stratspieler]

Ja leck' mich doch.... Tschuldigung, aber das ist ja traumhaft...

Beschreib' doch mal. wie sie klingt, also in welche Richtung das geht...



[yoh 1219]

Tja, wie klingt sie ? Eher Richtung Paula als SG. Unverstärkt klingt sie warm mit vollem Bass, recht schön wie ich finde.
Morgen geht es zum Gitarrenlehrer meines Sohnes, da wird sie dann mal über einen alten Zender Deluxe Reverb getestet.
Ich werde mein Yamaha Pockettrack mitnehmen und hoffe ich kann was aufnehmen. Wenn alles klappt, stelle ich Soundfiles ein.
Selbst kann ich leider nicht spielen, in meiner Combo bin ich für die dicken Saiten zuständig, also Grobmotoriker

Gruß Ralf

Ach ja, vielen Dank für die Blumen



[Fiedl]

Da hast du die coole Idee, verschiedene Bretter zu verkleben und zeigst uns kein Bild aus dem Profil? ^^



[yoh 1219]

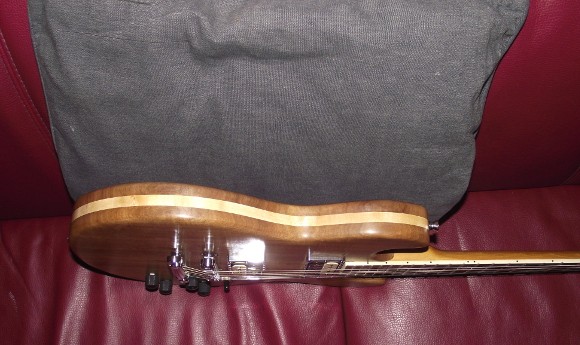

Bitte schön :
