gesplitteter Humbucker in Stratocaster

[WUPMusicMan]

Es hat geklappt danke Hilmi!



[FlameMan]

Hallo allerseits,

ich wollte den Thread gerne noch einmal ausgraben, da ich auch noch ne Frage hätte.

Habe eine Stratocaster mit Texas Specials SC. An der Bridge möchte ich jetzt den SD Jeff Beck jr. verbauen.

Allerdings möchte ich auf die schöne Zwischenposition 2 (middle SC + bridge SC zusammen) nicht verzichten. In Position 1 möchte ich dann allerdins das volle Humbucker Brett.

Wie muss ich also den Jeff Beck anschließen??

Würde mich über gute Tipps freuen.



[stonedrocker]

machs wie in dem schaltplan der weiter oben verlinkt ist... das ist 100% der richtige schaltplan....
der von der seymour duncan seite...



[FlameMan]

Danke für den Tipp.

Allerdings ist auf der Skizze von SD ja ein Push/Pull Poti als Volumeregler mit so einem Teil drauf, das 6 Anschlüsse hat. Bei mir soll ja kein Push/Pull Poti drauf!!

Ich möchte einfach an der Bridge-Position meinen JB jr. einbauen und die Schaltung soll so sein:

Pos. 1 - Nur Humbucker
Pos. 2 - Coil Split des Humbuckers + Single Coil Middle
Pos. 3 - 5 wie gehabt...

Hier mal ein paar Fotos von meiner jetzigen Situation:







Also,... wo schliesse ich die 4 Kabel des Humbuckers an???



[hilmi01]

@ FlameMan

Hier ist der richtige Schaltplan für Dein Vorhaben:
http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=1h_2s_1v_2t_5w_as



[poor but loud]

Die meisten Fragen wurden wohl schon vor längerem beantwortet: https://www.musiker-board.de/vb/technik-modifikationen-diy/254895-sss-auf-hss-umbauen-u-fr-sen.html



[Skeptiker01]

hmm
das da mit den autoSplit umd den 5 wege Schalter klappt irgendwie nicht...

ich habs genau nach Plan gemacht und keine toten Lötstellen..
in der 1. Position geht der Humbucker (Seymour Duncan JB Jr.)
in der 2. Positon müsste mein Single coil und der Humbucker gestlittet gehn.. bleibt alles tot tzz
in der 3. Positon geht auch nix
in der 4. auch nix
und in der 5. geht wie normal der Hals pickup

woran liegs..

Hier ist der richtige Schaltplan für Dein Vorhaben:
http://www.seymourduncan.com/support...2s_1v_2t_5w_as



[Skeptiker01]

hmm
das da mit den autoSplit umd den 5-Wege Schalter klappt irgendwie nicht...

ich habs genau nach Plan gemacht und keine toten Lötstellen..
in der 1. Position geht der Humbucker (Seymour Duncan JB Jr.)
in der 2. Positon müsste mein Single coil und der Humbucker gestlittet gehn.. bleibt alles tot tzz
in der 3. Positon geht auch nix
in der 4. auch nix
und in der 5. geht wie normal der Hals pickup

woran liegs..

Okay Fehler auch ohne euch gefunden...
es lag am billigen 5 Wege Schalter in meiner Gitarre..

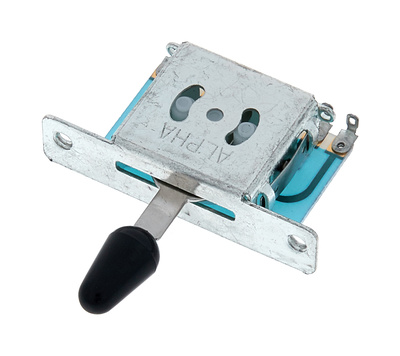

Der sieht so aus...

Das ist ehr so ein billig Schalter aus Japan oder Korea ect.
Der passt halt nur zu Standart Strat Schaltungen...

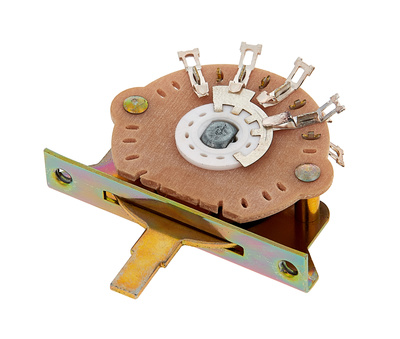

Wer sowas hat sollte sich entschliessen ein Orginal Fender Original Fender 5-Wege Schalter zu kaufen.. mit den klappt auch die Schaltung...



[hilmi01]

Kann eigentlich nicht sein, denn die Schalter sind vom technischen Prinzip identisch.
Man muss nur die Übersetzung kennen:



[Skeptiker01]

k.a vielleicht war der auch kaputt
aber mit der normalschaltung ging der noch und sogar danach ohne split halt..

und muss halt nur sagen die richtige übersetzung hatte ich auch, und war och lles richtig dranne gelötet hmm

kann ihn dir ja schicken wenn de magst..



[hilmi01]

kann ihn dir ja schicken wenn de magst..

Gerne - aber nur, wenn die Gitarre mit dran hängt...
