Gibson Pickups mit Quick Connect in traditionellem Wiring verlöten?

[Ricorod]

Moin Leute, habe gestern bei meiner 21er Gibson SG Standard das PCB Board ausgebaut und ein Wiring Harness eingebaut, um mir andere Pickups dort einzubauen. Diese haben das klassische Kabel wie die von Gibson auch drin.

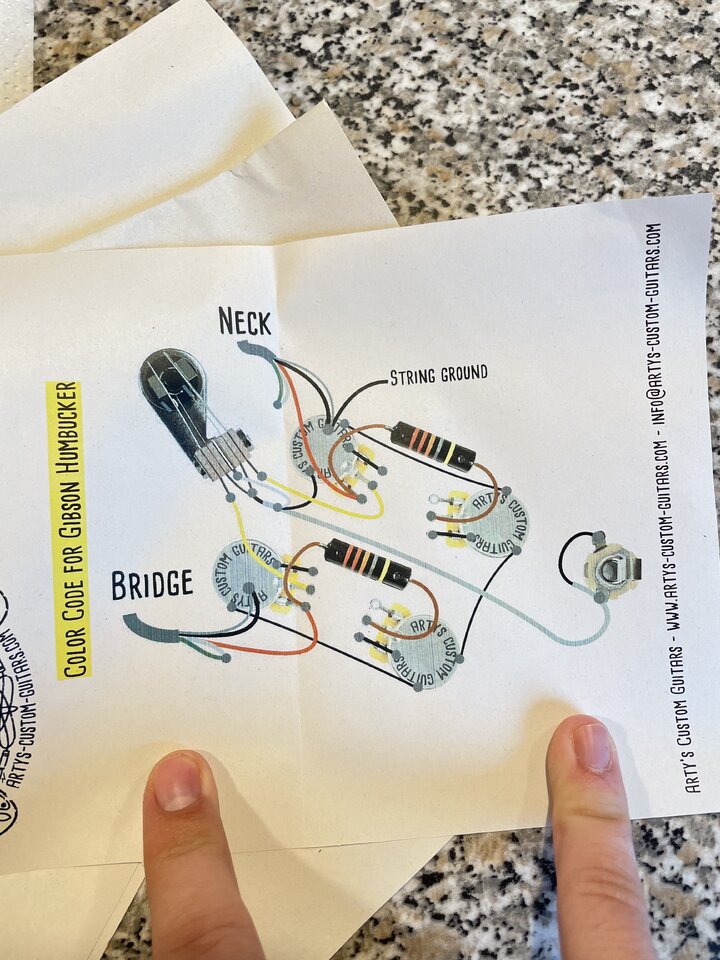

Nun gefallen mir diese allerdings doch nicht und ich würde gerne die alten wieder einbauen, aber OHNE das PCB Board (sprich: normal verlöten). Geht das denn ohne ein neues Kabel an den PU zu machen, indem ich einfach den Stecker an den Kabelenden abknipse und dann nach dem normalen Schaltplan (Bild weiter unten) zu verlöten?

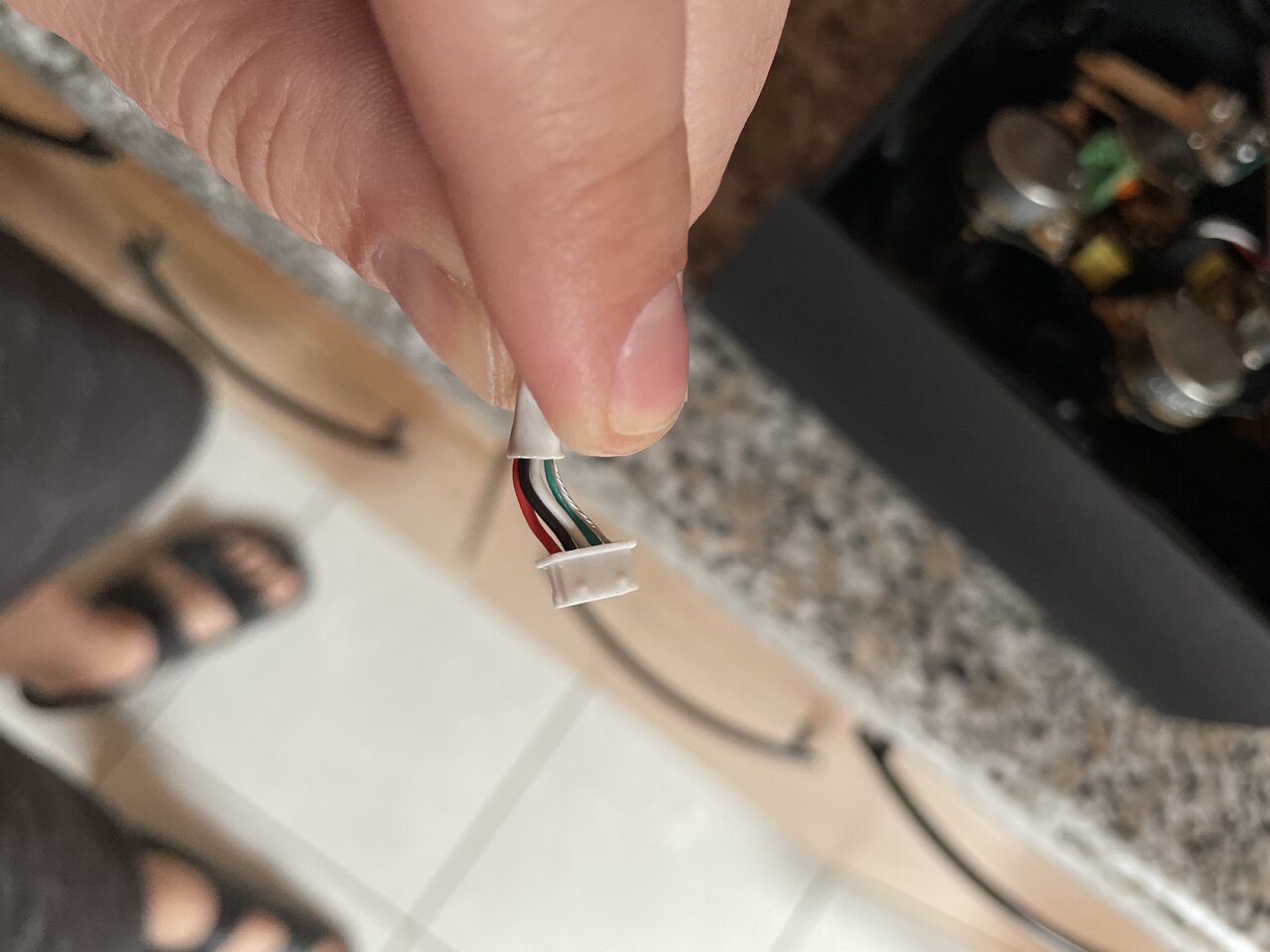

Sie haben nämlich wie auf dem Bild zu sehen 5 Adern im Stecker drin. Mag jetzt zwar für manche wie eine blöde Frage klingen, aber ich habe dazu leider keine Erfahrung und auch keinen Artikel im Internet gefunden

Danke schonmal!

Gruß Rico



[Prospero]

an den PU zu machen, indem ich einfach den Stecker an den Kabelenden abknipse und dann nach dem normalen Schaltplan (Bild weiter unten) zu verlöten?

Natürlich, das funktioniert.



[Ricorod]

Perfekt, danke. Und die Farben sind dann nehme ich an auch wie im Schaltplan?



[Minor Tom]

Natürlich geht das (upps, da war @Prospero schneller )

Wenn die Farben in den Bildern mit denen von deinen Pickups übereinstimmen (auch in der Bedeutung), wird das sogar funktionieren. Das sollten sie ja, da Gibson. Um das zu überprüfen, brauchst du ein Multimeter.

Das Kabel, das zusammen mit dem schwarzen angelötet wird, ist das blanke (Masse)



[FABGit]

Vorsicht mit dem Bridgepickup.
Gibson hat hier den Magneten gedreht.
Wenn du hier nach Standard Schaltplan verlötest wirst du in der Zwischenposition ein "Out of Phase" bekommen.



[Ricorod]

...Das Kabel, das zusammen mit dem schwarzen angelötet wird, ist das blanke (Masse)

Sorry für die späte Antwort wahrscheinlich heißt „blank“ hier, das ohne Abschirmmantel?

... wirst du in der Zwischenposition ein "Out of Phase" bekommen.

Wie kann ich das umgehen?



[Minor Tom]

wahrscheinlich heißt „blank“ hier, das ohne Abschirmmantel?

Ja



[Ricorod]

Ja

Danke!



[gorephil]

Du musst btw die Stecker nicht abschneiden, wenn du die Pickups irgendwann mal verkaufen möchtest oder sie schnell tauschbar haben willst. Hab ich bei meiner Epi SG auch gemacht, als ich mir Gibsons eingebaut habe.

Beitrag automatisch zusammengefügt: 29.01.24

zB:

https://www.ebay.de/itm/17435983369...486&ssuid=&var=&widget_ver=artemis&media=COPY

Ich muss nochmal gucken, ob du Buchse odee Stecker brauchst. Müsste aber Buchse sein.



[Ricorod]

*edit*
Das ist ein guter Tipp, die kannte ich garnicht, danke!



[gorephil]

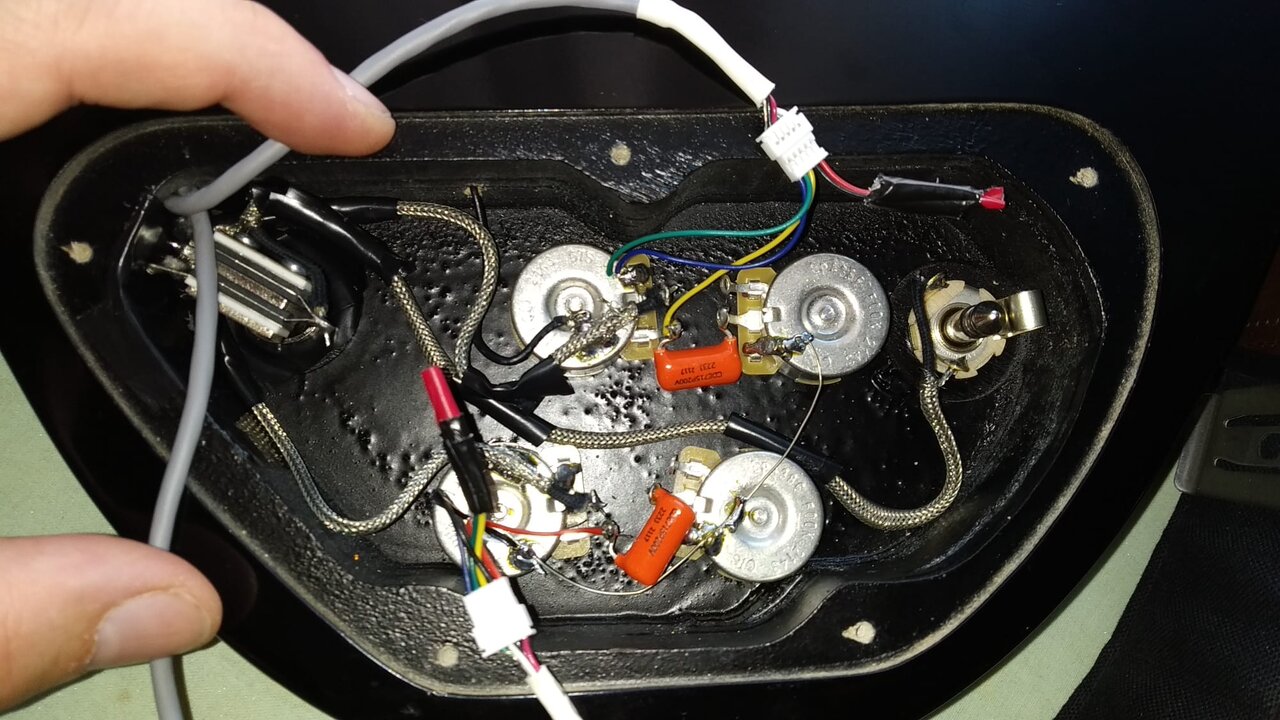

So sieht's bei meiner SG aus.



[Ricorod]

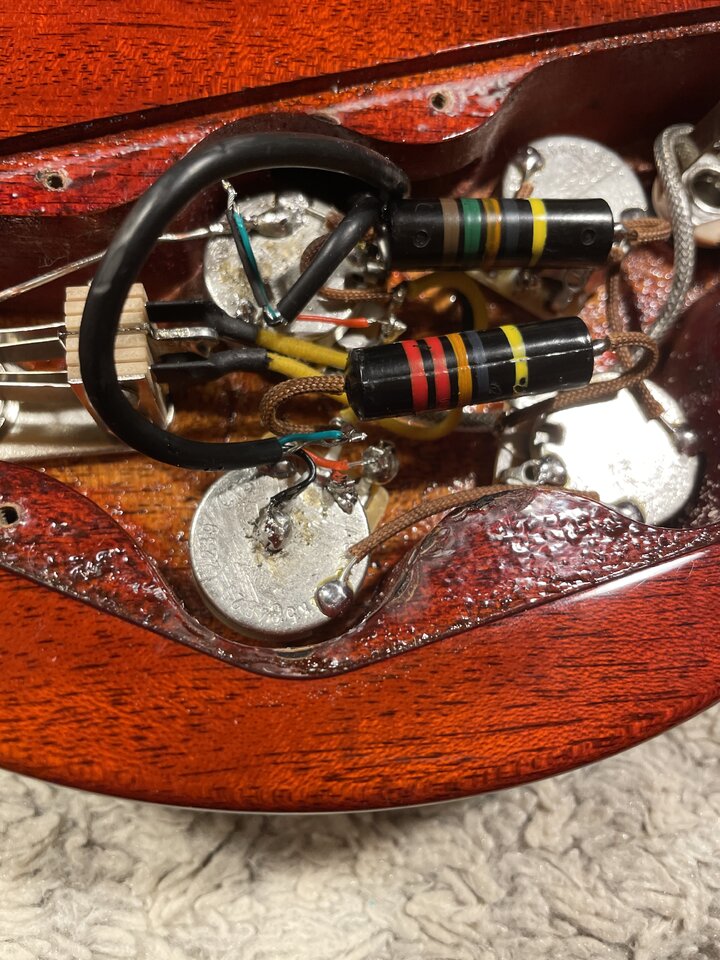

Habe jetzt ohne die Stecker einfach die einzelnen Kabel verlötet nach meinem Schaltplan, den ich geschickt habe. Allerdings ist mein Bridge PU bei voller Lautstärke aus und bei 8 dann an? Hatte Probeweise einen anderen PU dort verbaut und dort ist das nicht? Der Neck-PU funktioniert ganz normal.
Kann mir jemand helfen? Ist es das, was FABGit meinte?

Danke schonmal.



[FABGit]

Das liegt eher daran, dass grün/weiß nicht isoliert sind und irgendwo gegen kommen.

Das was ich meinte passiert nur in Mittelstellung.
Damit das nicht passiert musst du weiß als Output verwenden (anstatt rot), grün mit an Masse und schwarz zusammen mit rot verlöten. Bitte aber abkleben oder mit schrumpfschlauch isolieren.
