H&K Tubemeister 36 in H&K Stereo 4x12 (4 x 16Ohm) Box

nDeee
nDeee
Registrierter Benutzer
Zuletzt hier
27.12.21
Registriert
22.01.18
Beiträge
9
Kekse
0
Hallo liebe Leute,

ich habe eine 4x12 Box mit 4 16 Ohm Celestion Lautsprechern.



kurz..ich bin neu auf dem Gebiet (bisher Modeller).
Gekauft hatte ich die Box einst mit dem dem ATTAX 200 Stereo.
Jetzt wollte ich Röhre und hab mir recht günstig den Tubemeister 36 gekauft.

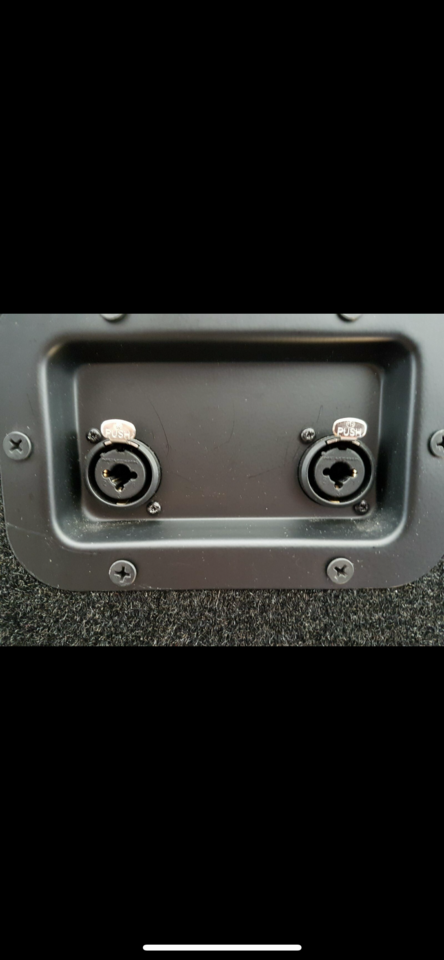

Der Vorbesitzer der Box hat wohl ein Stereo Panel eingebaut


jetzt meine Frage. Der TM 36 hat ja nur 1 Ausgang. Wie verkable ich das ganze am Besten? Mit einem insert Kabel von 1 in 2? Nur 1 links rein?

Danke für Eure Hilfe :)!!!

Eigenschaft

AchimK
AchimK
Registrierter Benutzer
Zuletzt hier
19.01.22
Registriert
31.01.21
Beiträge
417
Kekse
949
Ort
Raum Köln Bonn Aachen
da hilft nur aufschrauben und reingucken...
bei 4 x 16 Ohm geht nur 2x parallel + 2x in Reihe umauf die 16 Ohm für den Amp zu kommen.
Pläne dazu gibt es hier in Board...

Zuletzt bearbeitet:
nDeee
nDeee
Registrierter Benutzer
Zuletzt hier
27.12.21
Registriert
22.01.18
Beiträge
9
Kekse
0
Danke für deine Antwort. Ich bin wie gesagt auf dem Gebiet ein noob. Daher..wie bitte :)?

nDeee
nDeee
Registrierter Benutzer
Zuletzt hier
27.12.21
Registriert
22.01.18
Beiträge
9
Kekse
0
Bzw ich frage ganz laienhaft..wie sieht eine Parallele und wie eine serielle aus?
PS: dafür bin ich andere Dinge gut 😅

nDeee
nDeee
Registrierter Benutzer
Zuletzt hier
27.12.21
Registriert
22.01.18
Beiträge
9
Kekse
0
Ich habe mal den Vorbesitzer gefragt.
>> Die linke buchse ist für die beiden linken Lautsprecher, die rechte für die rechten. An jeder buchse liegen 8 Ohm an. Die Box kann auch mit zwei Verstärkern betrieben werden.

AchimK
AchimK
Registrierter Benutzer
Zuletzt hier
19.01.22
Registriert
31.01.21
Beiträge
417
Kekse
949
Ort
Raum Köln Bonn Aachen
Wenns stimmt, dann kannst Du es so machen:
2 x 8 Ohm in Reihe = 16 Ohm
Ich würde ein solches Kabel selber bauen... Die beiden Neutrik Stecker in Reihe schalten, 2 x 2,5 qmm dickes Kabel in einen Klinkenstecker für LS schrauben (auch Neutrik Stecker). Wie einen Reihenschaltung aussieht findest Du bei Tante Guugel.
Viel Spaß

AchimK
AchimK
Registrierter Benutzer
Zuletzt hier
19.01.22
Registriert
31.01.21
Beiträge
417
Kekse
949
Ort
Raum Köln Bonn Aachen
jo, das geht: + 3 x 1,5 qmm LS-Kabel macht dann zusammen ca. 60,-€
Selber schrauben und löten ca. 15,-€

Hendock
Hendock
Registrierter Benutzer
Zuletzt hier
19.01.22
Registriert
25.06.13
Beiträge
1.158
Kekse
5.185
Ort
Münsterland
[...] um auf die 16 Ohm für den Amp zu kommen.
Einwurf: Den Amp kann man auch an 8 Ohm betreiben (8 bis16 Ohm). D.h., dass du den Amp ohne weiteres an einen Anschluss der Box anschließen kannst. Dann laufen halt nur zwei der Lautsprecher.

nDeee
nDeee
Registrierter Benutzer
Zuletzt hier
27.12.21
Registriert
22.01.18
Beiträge
9
Kekse
0
Danke euch schon mal :).
..ich kann halt Gitarre spielen 😅
