Humbucker und 5-Way-Switch in Tele einbauen

[Hannes ATWA]

Hallo zusammen,
Ich möchte in meinen Tele-Nachbau in die Bridge-Position einen Humbucker in Single-Coil Format und einen 5-Way-Switch einbauen. Die Positionen würde ich gerne folgendermaßen belegen:

- Humbucker
- Humbucker splitted
- Humbucker + Single-Coil
- Humbucker splitted + Single-Coil
- Single-Coil

Ist diese Kombination möglich? Wenn ja wie? Wenn nicht, was gibt es sonst für Möglichkeiten das ganze möglichst vielseitig zu gestalten?

Danke schonmal im Vorraus!



[Tomcat]

Ja, das ist möglich. Allerdings nicht mit einem normalen 5-Way-Switch, sondern mit einem 5-Way-Super-Switch. In einer Tele könnte das etwas eng werden, ich würde deshalb einen Schaller Megaswitch M empfehlen.

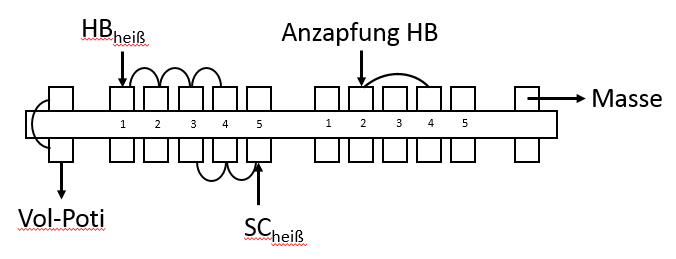

Von der Schaltung her würde das dann ungefähr so aussehen:



[Hannes ATWA]

Ja, das ist möglich. Allerdings nicht mit einem normalen 5-Way-Switch, sondern mit einem 5-Way-Super-Switch. In einer Tele könnte das etwas eng werden, ich würde deshalb einen Schaller Megaswitch M empfehlen.
Von der Schaltung her würde das dann ungefähr so aussehen:

Anhang anzeigen 657481

Danke schonmal, die Kontakte des Megaswitch sind allerdings mit A bis X beschriftet.(https://www.thomann.de/de/eyb_megaswitch_version_m.htm?r=app)
Heißt das A ist auf deinem Bild der Kontakt ganz links oben und X ganz rechts unten?



[dubbel]

ist der nicht sowieso symmetrisch?



[Tomcat]

Ich meinte eigentlich diesen hier:

https://www.rockinger.com/index.php/de/Megaswitch-M/c-WG121/a-17009

Also 4 Ebenen mit jeweils 5 Schaltpositionen
--- Beiträge wurden zusammengefasst ---
Sehe gerade, dass der Megaswitch bei Thomann genauso aufgebaut, nur mit Vorder- und Rückseite. Welcher Buchstabe mit welcher Ziffer in meiner Zeichnung übereinstimmt, kann ich anhand der Bilder nicht genau sagen, aber das Prinzip ist ja immer gleich: 4 Ebenen mit jeweils 5 Eingängen und einem Ausgang.



[Hannes ATWA]

Ich meinte eigentlich diesen hier:

https://www.rockinger.com/index.php/de/Megaswitch-M/c-WG121/a-17009

Also 4 Ebenen mit jeweils 5 Schaltpositionen
--- Beiträge wurden zusammengefasst ---
Sehe gerade, dass der Megaswitch bei Thomann genauso aufgebaut, nur mit Vorder- und Rückseite. Welcher Buchstabe mit welcher Ziffer in meiner Zeichnung übereinstimmt, kann ich anhand der Bilder nicht genau sagen, aber das Prinzip ist ja immer gleich: 4 Ebenen mit jeweils 5 Eingängen und einem Ausgang.

Ich verstehe. Dem Teil wird ja hoffentlich auch eine Anleitung beiliegen, was wo ist...
Danke



[Slideblues]

Ich verstehe. Dem Teil wird ja hoffentlich auch eine Anleitung beiliegen

Im Haus- eigenen Manual steht einiges über die Schalter geschrieben....

Rockinger Manual



[mike45]

Es funktioniert auch mit einem normalen 2 Ebenen 5-Way Switch.
