Also ich habe vor mir einen Seymour Duncan SH-2 einzubauen.
Nun habe ich im Internet eine Farbcodierung gefunden nur weiß
ich nicht ob diese stimmt?

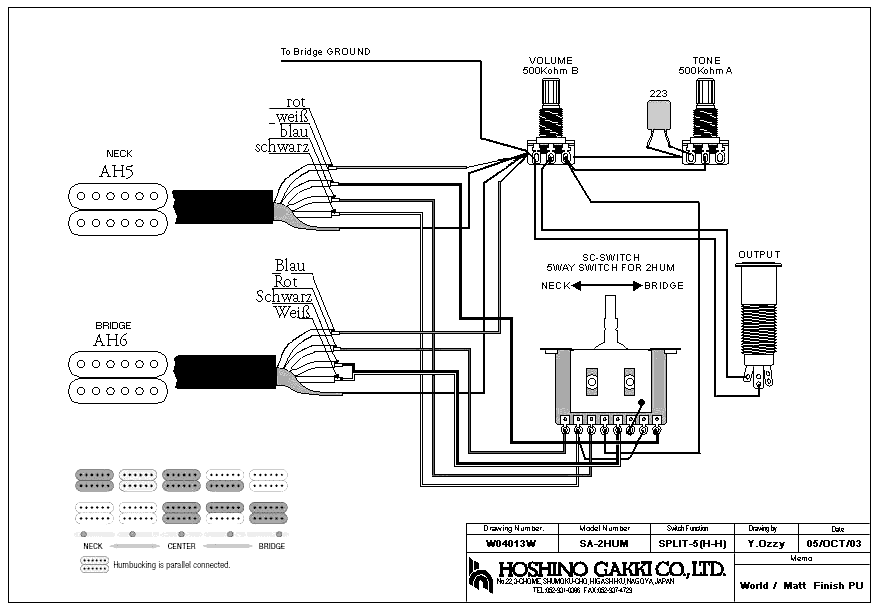

Der Schaltplan meiner Gitarre befindet sich im Anhang.
Hier nun die Farbcodierung die ich gefunden habe:

AH-5 - SH-2

Rot-schwarz
Blau-grün
weiß-rot
Schwarz-weiß

Könnt ihr mir sagen ob die Farbcodierung so stimmt?

Danke Im Voraus


Anhänge

  • W04013W.gif
    21,2 KB · Aufrufe: 117
