Kabel Belegung AKG Bodypack

[pralle99]

Hallo zusammen,

ich möchte mir ein neues Kabel für mein AKG Bodypack zusammenlöten, Mini XLR auf so nen Hicon Pfannenwinkelklinkenstecker. Kann mir jemand bestätigen das XLR seitig PIn 1 Masse und Pin2 "Hot" ist? Pin 3 wir wohl nicht gebraucht...

Viele Grüße

Andi



[Marco0892]

Hi,

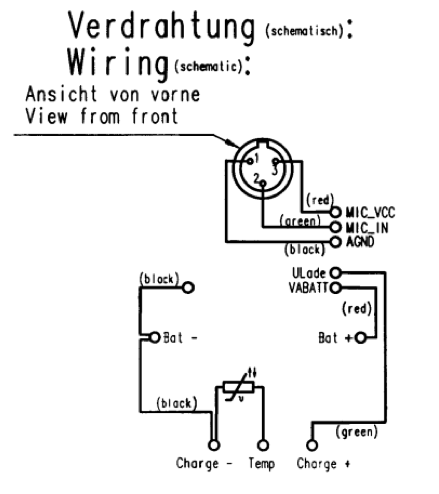

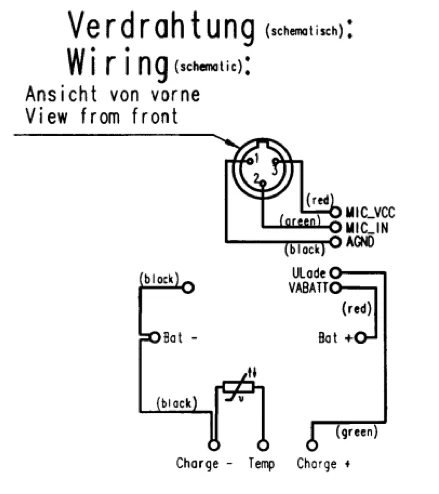

bei AKG gibt es die Service-Unterlagen zum Download. Hier mal z.B. die Belegung von den WMS... Drahtlossendern, ich denke AKG wird sinnvollerweise immer die selbe Belegung verwenden:


Bildquelle: AKG, "Service-Unterlagen WMS470 / 450 / 400"

Daher gehe ich davon aus, dass deine Annahme korrekt ist.

Gruß Marco
