Lötpläne EMG81/85, EMG-HZ & TurboCharger

von famulus, 25.09.05.

  1. famulus

    famulus Gesperrter Benutzer

    Im Board seit:
    25.04.05
    Zuletzt hier:
    29.05.16
    Beiträge:
    463
    Zustimmungen:
    135
    Kekse:
    1.821
    Erstellt: 25.09.05   #1
    Huhu,

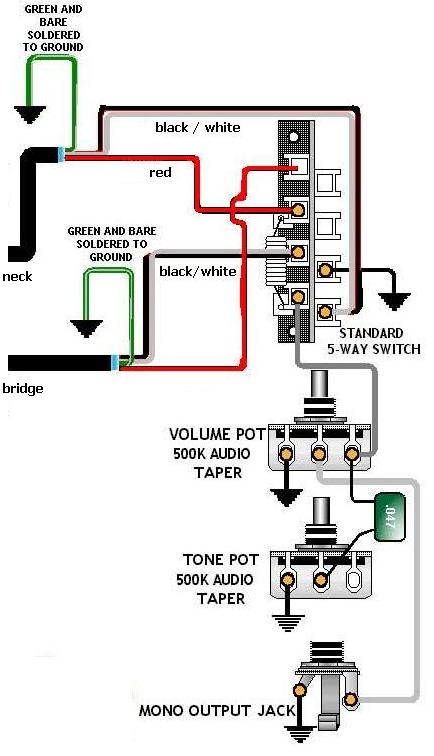

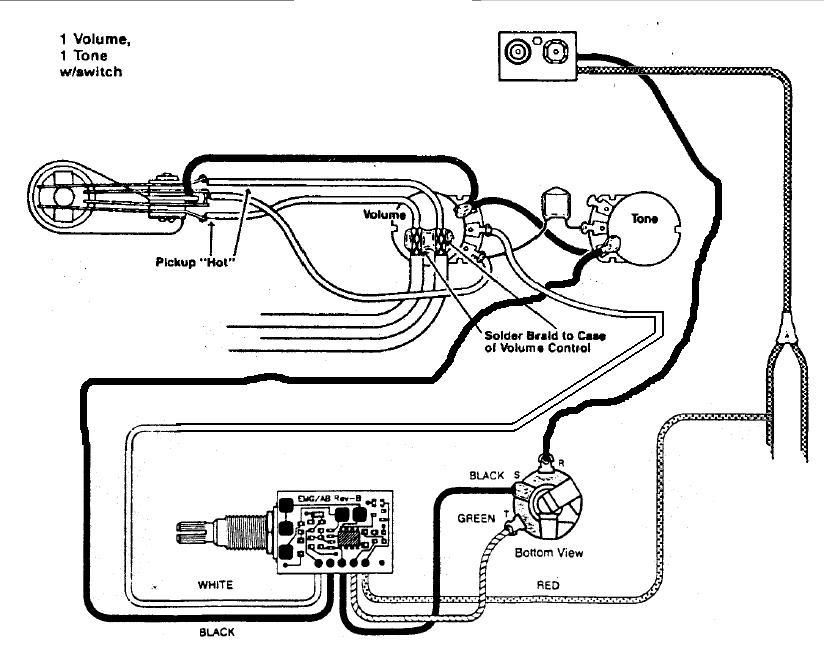

    folgendes: ich habe momentan eine Jackson DX10 mit EMG81/85-Bestückung. Morgen (oder so) bekomme ich eine DKMG mit 2 EMG-HZ und einem aktiven Turbocharger (der entspricht meines Wissens einem EMG Afterburner, Push-Pull-Poti mit >20dB-Anhebung). Nun will ich die Pickups dem Gitarrenwert entsprechend verbauen, d.h. die Aktiven kommen in die DKMG, die Passiven in die DX10 - dort allerdings gesplittet per 5-Wege-Schalter. Jetzt habe ich mir da zwei Pläne zusammengebastelt und würde nur gerne mal jemanden drüber schauen lassen, der entweder die Kombination selbst nutzt oder sich sonst damit auskennt. Den HZ-Split-Plan habe ich auf Grundlage einer SeymourDuncan-Skizze gemacht, der Turbocharger-Plan basiert auf einer Kombination der EMG-Skizze für die 81/85er und der des Afterburner.

    Eine Frage wäre dann noch, was für Potis in der DKMG verbaut sind - 500k wegen der passiven EMG-HZ's oder 25k wegen des aktiven Turbochargers? Ein Foto eines DKMG-E-Fachs würde auch sehr helfen.

    Schonmal vielen Dank im Voraus für Hinweise.
