Microtech Gefell PM860 - Reparatur

[PhilippB]

Guten Tag allerseits.

Ich suche Hilfe für mein PM 860 aus DDR - Produktion, speziell die Frage, wie man es öffnet.

Ich habe es gebraucht gekauft und feststellen müssen, dass die Polarität vertauscht ist und der -10dB Padschalter nicht funktioniert.

Statt mögliche lange Streitereien zu riskieren habe ich es nach Gefell eingeschickt, aber die haben mir nur einen 600+ € Kapseltausch verkauft und die erwähnten Probleme unrepariert gelassen.

Jetzt würde ich gern wenigstens die Polarität am Stecker richtigstellen, dafür müsste ich halt wie gesagt wissen, wie man das Mikrofon bruchlos öffnen bzw. die Platine herausziehen kann. Es gibt eine kleine Schraube am Stecker, weiter bin ich noch nicht gekommen.

Für jeden Tipp dankbar, das Mikrofon gefällt mir nämlich grundsätzlich gut und ich würde es gern regulär nutzen können.

Viele Grüsse, Philipp



[Rockopa]

Dreh doch die Polarität einfach in einen nur dafür bestimmten Kabel.
Dann brauchst Du das Mikrofon gar nicht zu öffnen.



[PhilippB]

Ein solches Adapterkabel habe ich schon gelötet, aber es macht ein eh schon langes Mikrofon noch sperriger.

Ich würde wirklich gern die Polarität direkt am Stecker richtig haben, damit man es nahtlos ohne Extrakabel mit anderen Mikrofonen zusammen benutzen und bei Bedarf durchtauschen kann, zB für Klangvergleiche.



[Burkie]

Google "RFT PM 860 dissasembly" findet eine Anleitung.
Schaltplan und Bild des inneren sind hier: https://hodany.com/2025/01/rft-gefell-pm860-conversion-to-48v-phantom-power-operation/

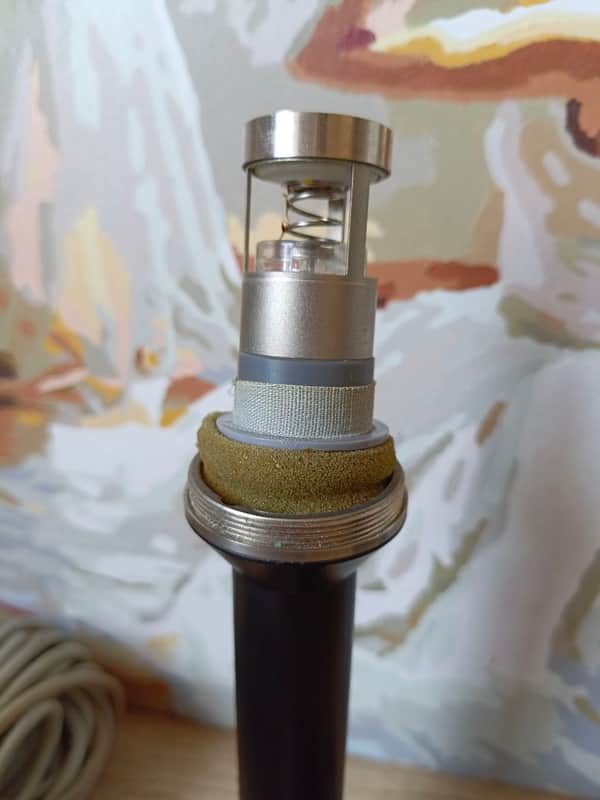

Ein Bild des geöffneten Gehäuses hier: https://rvb-img.reverb.com/i/s--LjCzjnjo--/quality=medium-low,height=800,width=800,fit=contain/vwabtuhik3bssfjzunre.jpg

https://reverb.com/ca/item/84469953-neumann-rft-gefell-pm860-p48-vintage-condenser-microphone

Grüße



[PhilippB]

Wow, vielen Dank für die Mühe. Leider war ich auch schon soweit.

Der Stecker lässt sich, nach lösen der Schraube, weder ziehen noch sonstwie bewegen.

Und der Schaumstoff um die Kapselverbindung ist bei meinem komplett verklebt, da kann ich nicht druntersehen wo der Trennpunkt ist und möchte auch nix kaputtreißen bevor ich einen Plan B habe.

Werd versuchen den Herrn Hodany zu erreichen, vielleicht kann er das Zerlegen noch präziser beschreiben.

Viele Grüße.
