Mono/Stereo Verkabelung einer Box mittels Schalt-Klinkenbuchsen

von Phil_182, 07.11.07.

  1. Phil_182

    Phil_182 Registrierter Benutzer

    Im Board seit:
    06.05.07
    Zuletzt hier:
    15.07.13
    Beiträge:
    203
    Ort:
    bei Hamburg
    Zustimmungen:
    3
    Kekse:
    172
    Erstellt: 07.11.07   #1
    Moin!
    Kann mir hier jemand sagen, oder einen entsprechenden Link schicken, wie man eine 2x12 Box mit 2 schaltbuchsen so verkabelt, dass, wenn man nur eine benutzt, das ganze mono über beide ist, und wenn man beide benutzt dann stereo?

    vielen dank schonmal!
    mfg philip

  2. Phil_182

    Phil_182 Threadersteller Registrierter Benutzer

    Im Board seit:
    06.05.07
    Zuletzt hier:
    15.07.13
    Beiträge:
    203
    Ort:
    bei Hamburg
    Zustimmungen:
    3
    Kekse:
    172
    Erstellt: 09.11.07   #2
    hat sich erledigt, ich hab mir eine schaltung ausgedacht. :)
    funktioniert einwandfrei!
    gruß philip

  3. Canon1

    Canon1 Registrierter Benutzer

    Im Board seit:
    18.02.05
    Zuletzt hier:
    8.12.16
    Beiträge:
    417
    Zustimmungen:
    31
    Kekse:
    444
    Erstellt: 09.11.07   #3
    Dann lass uns an Deiner Lösung mal teilhaben :)

  4. Phil_182

    Phil_182 Threadersteller Registrierter Benutzer

    Im Board seit:
    06.05.07
    Zuletzt hier:
    15.07.13
    Beiträge:
    203
    Ort:
    bei Hamburg
    Zustimmungen:
    3
    Kekse:
    172
    Erstellt: 11.11.07   #4
    werde ich in den nächsten tagen an dieser stelle einfügen!
    gruß
    philip

  5. Phil_182

    Phil_182 Threadersteller Registrierter Benutzer

    Im Board seit:
    06.05.07
    Zuletzt hier:
    15.07.13
    Beiträge:
    203
    Ort:
    bei Hamburg
    Zustimmungen:
    3
    Kekse:
    172
    Erstellt: 13.11.07   #5
    So, hier kommt das ganze:
    Also nochmal mein Ziel:
    Ich wollte eine Schaltung für meine 2x12 Box haben, bei der, wenn nur ein Eingang genutzt wird, das Signal über beide Lautsprecher in Parallelschaltung mono ausgegeben wird. Wenn aber beide Buchsen belegt sind, soll das ganze dann in Stereo funktionieren, d. h. jeder Lautsprecher gibt jeweils das Signal einer Buchse aus.

    Für die Schaltung habe ich zwei Switchcraft Schaltbuchsen mit einem Schalter benutzt, der bei Einstecken eines Klinkensteckers die Verbindung zwischen Spitzenkontakt und drittem Kontakt (Schalter) unterbricht, indem er den Spitzenkontakt etwas nach außen drückt, sodass keine Verbindung mehr zwischen diesem und dem von innen anliegenden Schalter besteht.

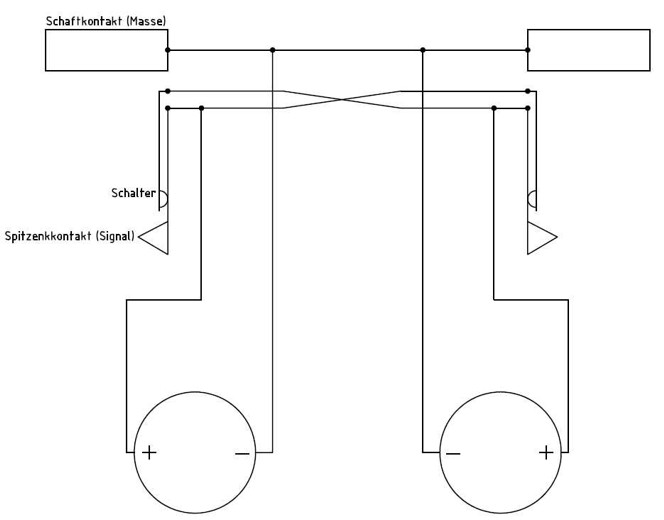

    Hier der Schaltplan:

    [​IMG]

    Zur Erklärung:

    Hier sind die beiden Schaftkontakte der Buchsen miteinander verbunden, da hier ja sowieso die Signalrückführung auf Masse stattfindet.
    Grundsätzlich ersteinmal habe ich beide Buchsen jeweils so mit einem Speaker verbunden, dass beide allein bei anliegendem Signal jeweils den eigenen Eingang wiedergeben würden, also den Spitzenkontakt mit dem + des Speakers und den Schaftkontakt mit dem -. Dann habe ich jeweils den Signal/Spitzenkontakt mit dem Schalterkontakt der anderen Buchse verbunden. So wird, wenn nur ein Stecker eingesteckt ist, das Signal der belegten Buchse auf die andere Buchse übertragen, da deren Stecker ja jetzt geschlossen ist. So sind die Speaker beide an der belegten Buchse parallel geschaltet.
    Steckt man nun in die zweite Buchse einen Klinkenstecker ein, so wird dieser Schalter geöffnet und die Verbindung vom Spitzenkontakt der ersten Buchse zu demselben der zweiten Buchse wird unterbrochen, das Signal der ersten gelangt nicht mehr in den Signalweg der 2ten Buchse. Somit sind beide Buchsen separat für einen Speaker "zuständig". Möchte man nur einen Speaker benutzen (warum auch immer) muss man lediglich die Buchse des jeweils anderen mit einem Blindstecker versehen.

    [​IMG] Die Punkte auf den Leitungen in der Schaltung sind leitende Verbindungen, die sonstigen Kreuzungen in der Mitte sind nicht als Verbindungen gemeint! [​IMG]

    Ich hoffe diese Schaltung hilft Leuten, die vor dem gleichen Problem stehen wie ich, weiter!
    Mfg Philip :)

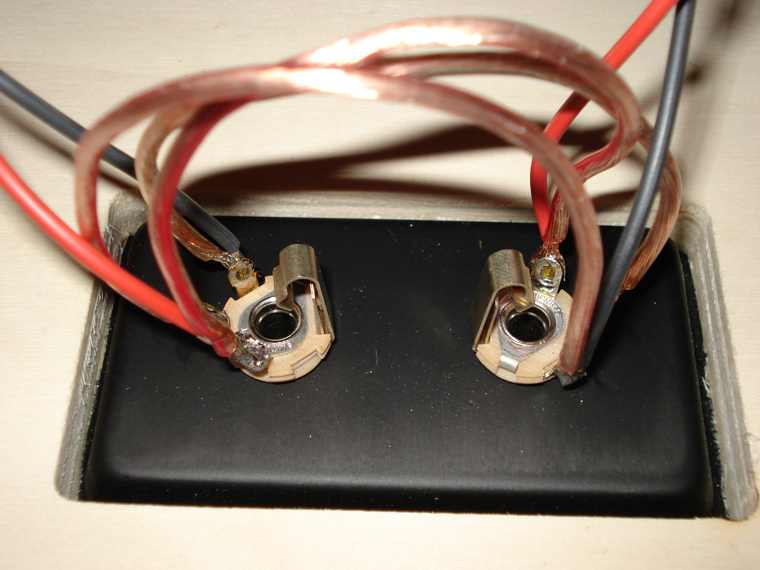

    PS: Hier noch mal ein Bild der verlöteten Buchsen:
    [​IMG]


    Anhänge:

  6. Canon1

    Canon1 Registrierter Benutzer

    Im Board seit:
    18.02.05
    Zuletzt hier:
    8.12.16
    Beiträge:
    417
    Zustimmungen:
    31
    Kekse:
    444
    Erstellt: 14.11.07   #6
    Sehr schön gemacht, herzlichen Dank.

  7. Phil_182

    Phil_182 Threadersteller Registrierter Benutzer

    Im Board seit:
    06.05.07
    Zuletzt hier:
    15.07.13
    Beiträge:
    203
    Ort:
    bei Hamburg
    Zustimmungen:
    3
    Kekse:
    172
    Erstellt: 15.11.07   #7
    gerne doch!
