MXR108 EQ funktioniert mit Universal-Netzteil nicht (18v)

  • Ersteller dippy_finger
  • Erstellt am
dippy_finger
dippy_finger
Gesperrter Benutzer
Zuletzt hier
31.03.24
Registriert
05.10.06
Beiträge
429
Kekse
4.111
Ort
Worms / Rhein
Hi,
Ich hab mir mal vor Jahren ein MXR 108 gekauft und an meinem Pedalboard betrieben. Jetzt wollte ich es an meinen Bassamp mit einem Universalnetzteil anschließen. Also hab ich das Netzteil auf 18 V eingestellt, den entsprechenden Stecker draufgemacht und nichts passiert :rolleyes:
Da Elektrizität Teufelswerk ist (jedenfalls für mich) stellt sich nun die Frage ob ich da was falsch gemacht habe

Wäre toll wenn jemand einen Tip für mich hätte

Gruß


Anhänge

  • IMG20230215175900.jpg
    190,4 KB · Aufrufe: 159
  • IMG20230215175921.jpg
    117,7 KB · Aufrufe: 132
Polarität des Netzteils falsch?

Hätte ich auch getippt.. kennst du die Polarität von deinem Universal Netzteil?

bei den meisten Universal-Netzteilen lässt sich die Polarität einstellen: manchmal über einen Schalter, häufiger kann man den Stecker selbst verdreht aufstecken.

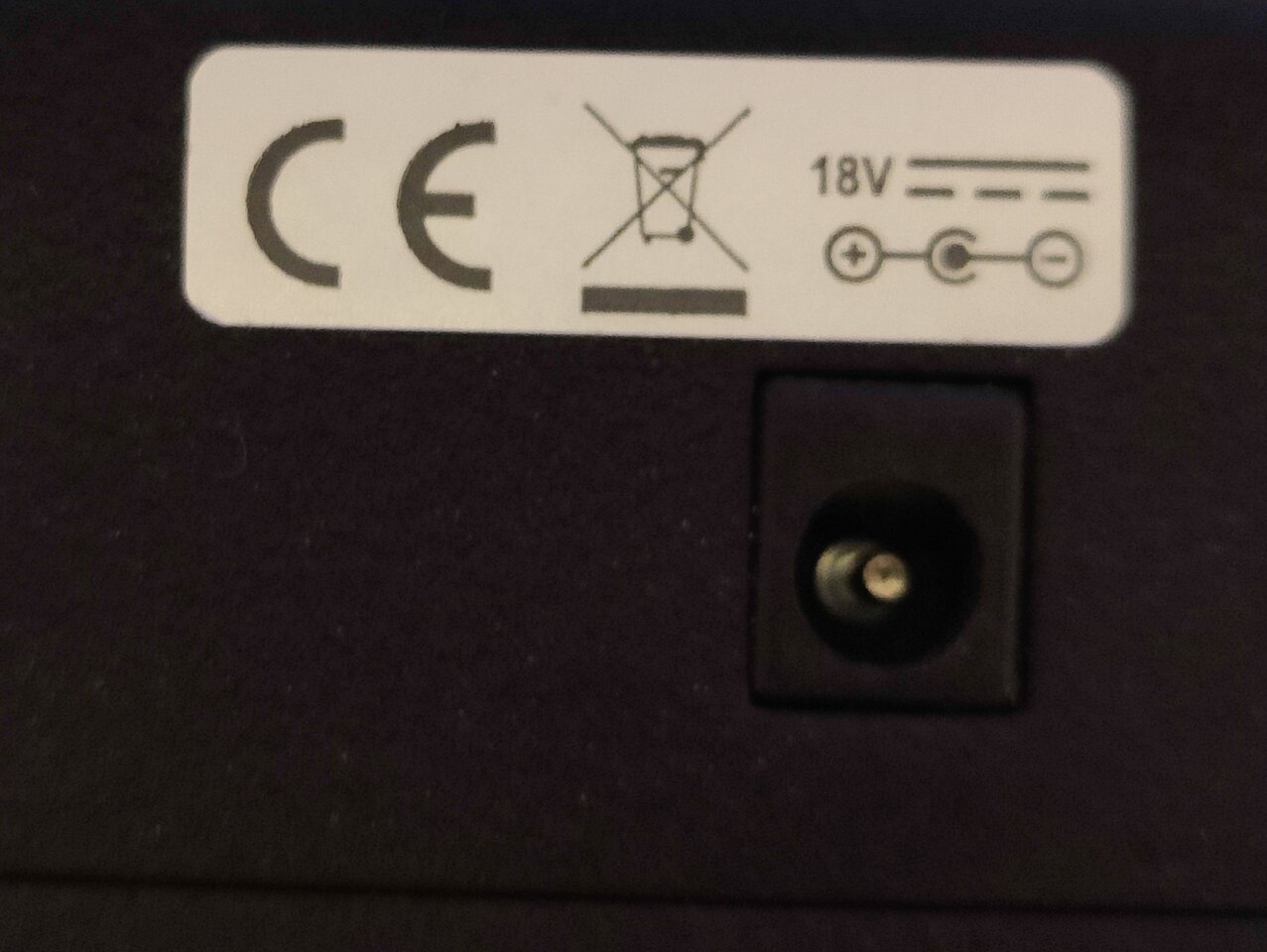

Dein zweites Bild zeigt das MXR, nehme ich an? Dann musst du so einstellen, dass am Innenpol des Netzteils die Masse (-) liegt...
Du solltest auf keinen Fall längerfristig verpolt anschließen. Wenn keine Schutzschaltung verbaut ist, grillst du das MXR...

Hallo dippy_finger.

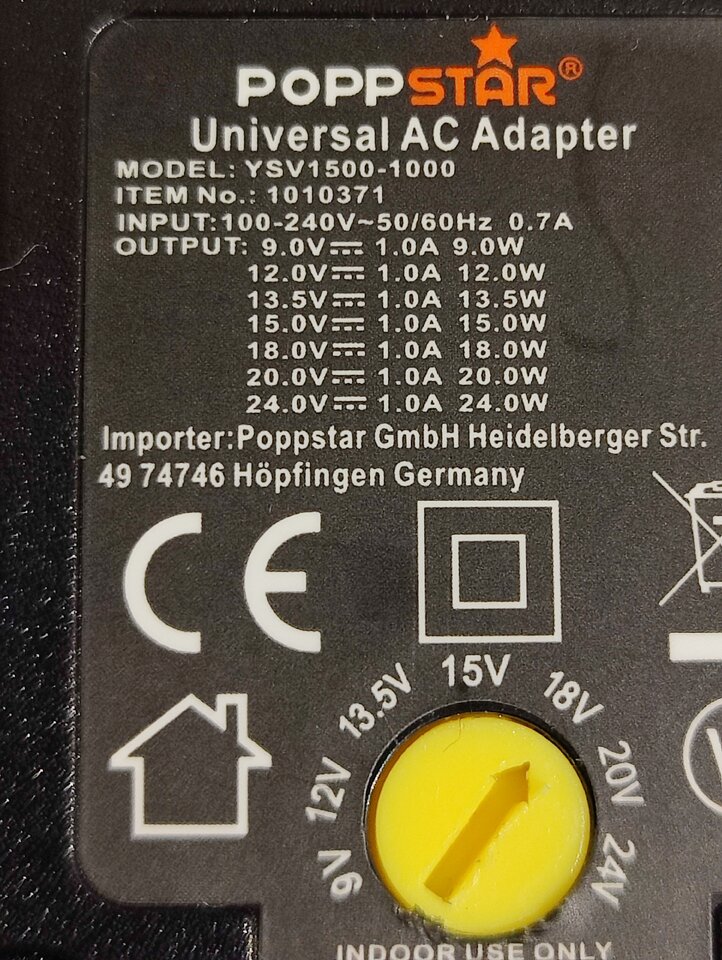

Dem beigefügtem Bild vom Poppstar AC-Netzteil kannst Du entnehmen, wie Du die kleinen Adapterstücke vom Netzteil in die Aufnahmebuchse stecken musst, um die benötigte Polarität zu erhalten.

Also: kontrollieren und machen, dann berichten...
Poppstar Universal AC Adapter.png

Wenn ich richtig gelesen habe, wird das MXR 108 "inkl. 18V DC Netzteil" geliefert. Das würde auch zu der durchgezogenen und gestrichelten Linie am Gerät (neben der Angabe 18 V) passen.
Dann funktioniert ein AC-Netzteil wohl nicht...

Dann funktioniert ein AC-Netzteil wohl nicht...
Mit "AC" ist hier die Primärseite gemeint.
bei dem hier gezeigten Netzteil kommt ganz klar Gleichstrom raus.
also kanns, wie hier schon öfters gepostet, nur noch an der Polarität liegen-oder Stecker bzw Buchse passen nicht.
Es gibt auch Hohlstecker mit den Maßen 5,5X2,5 den kann man zwar einstecken-aber Strom fliesst da nicht.
Beitrag automatisch zusammengefügt:

Das würde auch zu der durchgezogenen und gestrichelten Linie am Gerät (neben der Angabe 18 V) passen.
nö.

  • Gefällt mir
Reaktionen: 1 Benutzer
nur noch an der Polarität liegen-oder Stecker bzw Buchse passen nicht
Das.
Oder noch eine Möglichkeit: das Netzteil ist einfach kaputt. (Bis jetzt wurde zumindest noch nicht explizit gesagt, dass es an einem anderen Gerät funktioniert hat o.ä.)

Ich denke auch, dass sekundärseitig aus besagtem Poppstar-Netzteil definitiv DC rauskommt.
Warum sollten ansonsten die Adapter wechelseitig hinsichtlich der Polarität tauschbar sein?
Beim Wechselstrom wärs ja wohl Quatsch....
