Neuaufbau/Umbau OLP Musicman Axis

[prover]

Hallo zusammen,

als Van Halen Fan konnte ich an diesem Body nicht vorbeigehen:



Der Body stammt von einer OLP Axis bestückt mit P90-Pickups und das habe ich nun damit vor:

• Hals neu bauen (Riegelahorn/Fingerbrett aus Vorgelaugenahorn)
• Umbau für HH Bestückung
• Umbau für Floyd-Rose

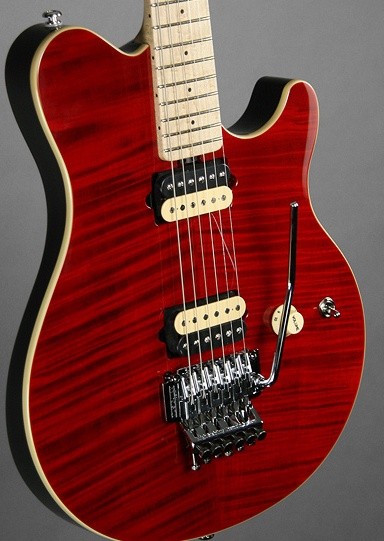

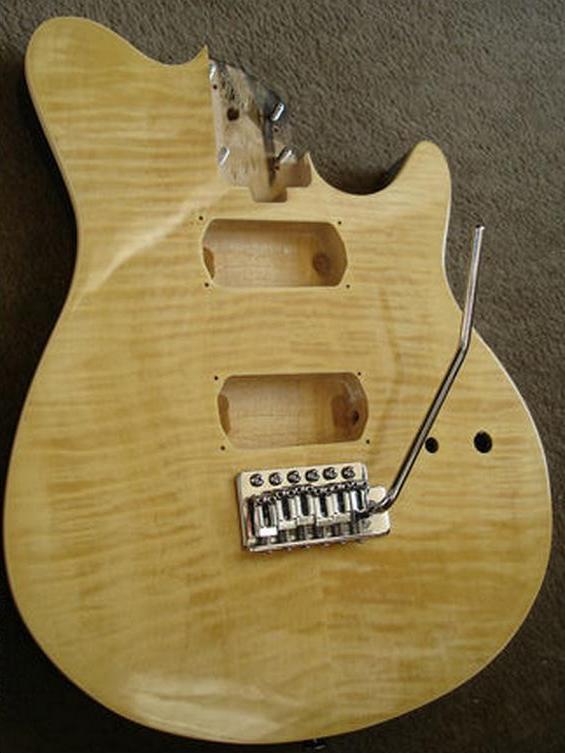

Wo ich noch unsicher bin ist ob ich das Top abschleifen und neu lackieren will, vielleicht in dieser
Richtung:


mal sehen...

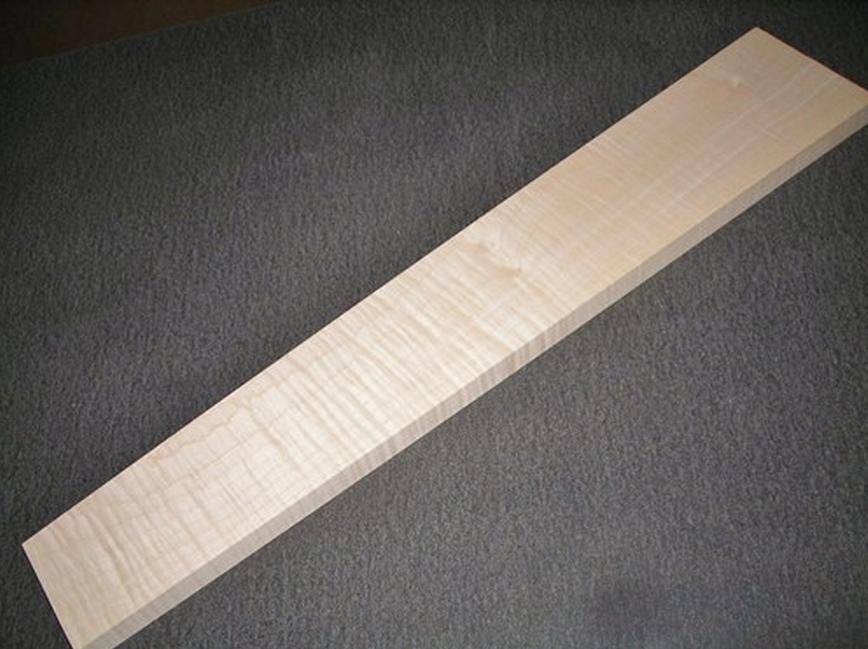

Dieses schöne Stück Riegelahorn wird für den Hals verwendet:



die Kopfplatte wird angeschäftet.



[prover]

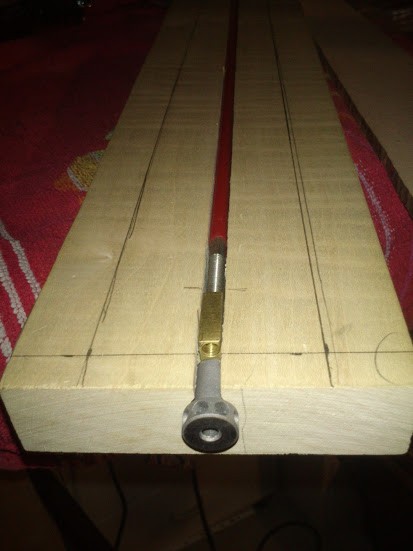

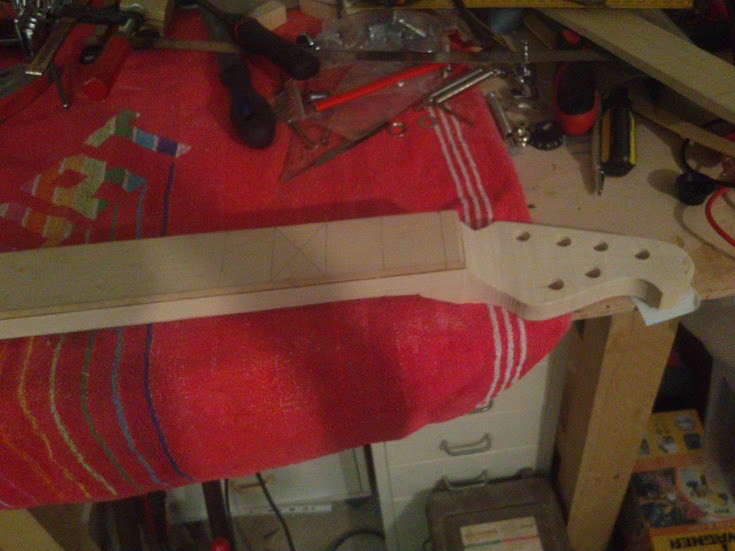

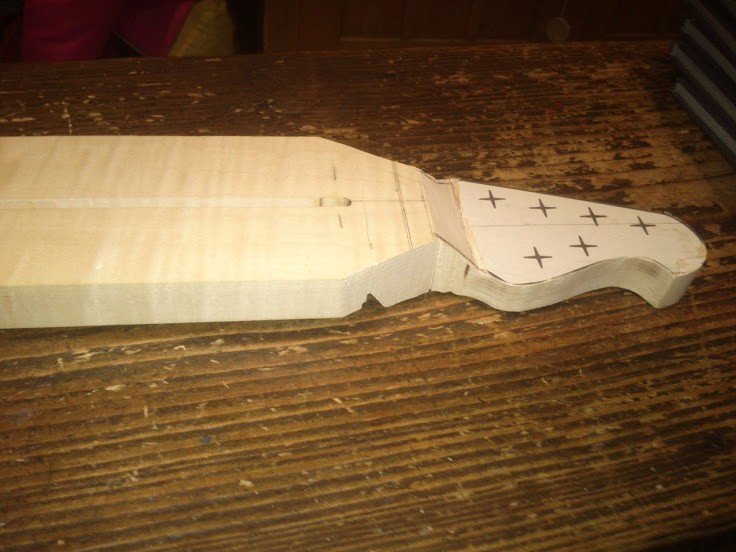

Ich habe bereits die Kopfplatte angebracht und die typische Musicman - Form ausgeschnitten. Der Trussrodkanal für einen Hot-Rod-Trussrod (Stewmac) mit Spoke-wheel Mutter habe ich ebenfalls gefräst:



Ich werde das Vintage Tremolo behalten (ist mir doch zu viel Geschäft alles für FR umzubauen) und die Gitarre kriegt einen im Griffbrett eingelassenen Sattel wie es bei den Originalen von Musicman mit Vintage Tremolo auch gemacht wurde.

So long!



[prover]

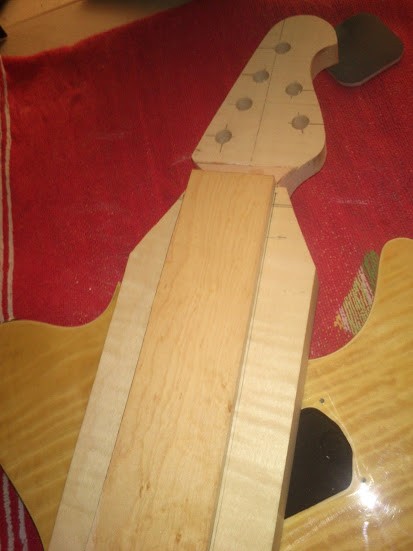

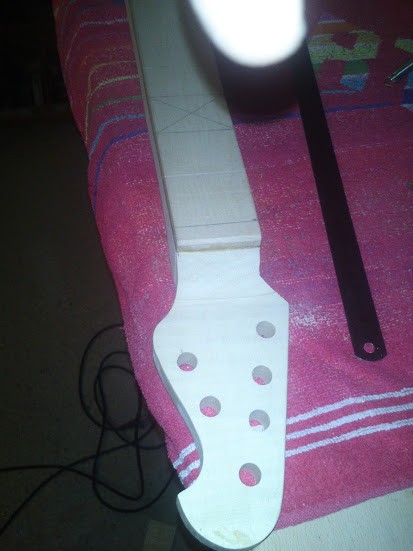

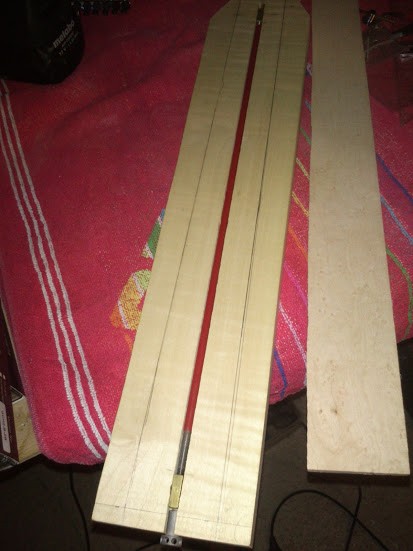

Das Griffbrett aus Vogelaugenahorn ist gesägt, die Mechaniklöcher gebohrt und die PU-Fächer mit Abschirmfarbe behandelt:



Morgen kommt der Trussrod rein und das Griffbrett wird geklebt.



[Midian666]

Gefällt mir



[prover]

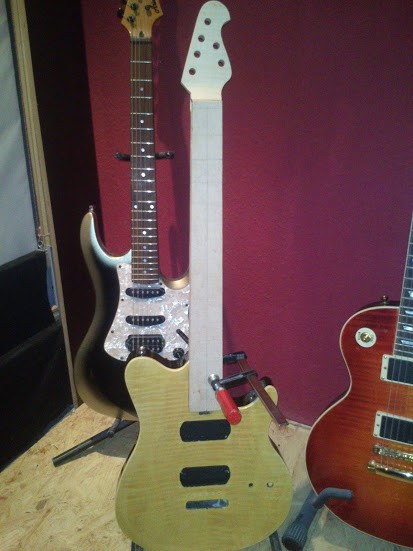

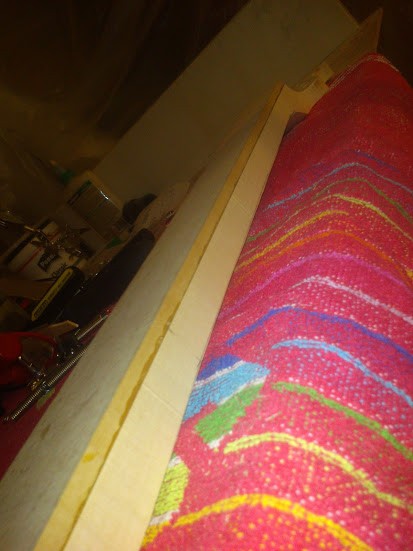

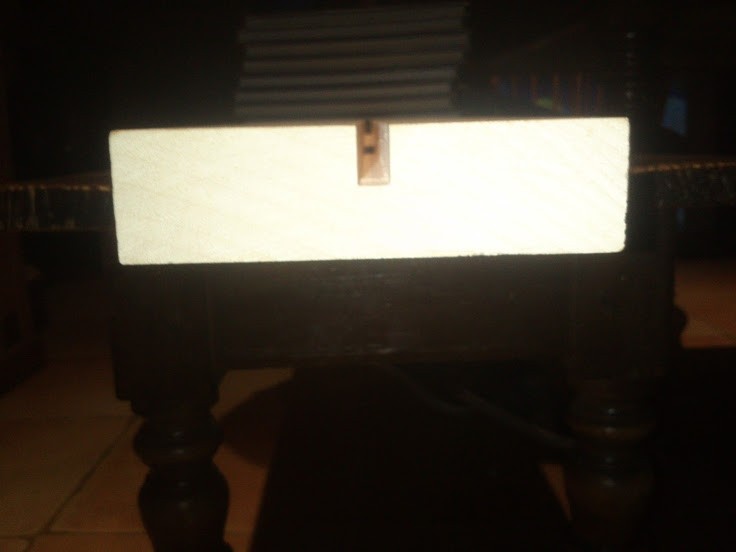

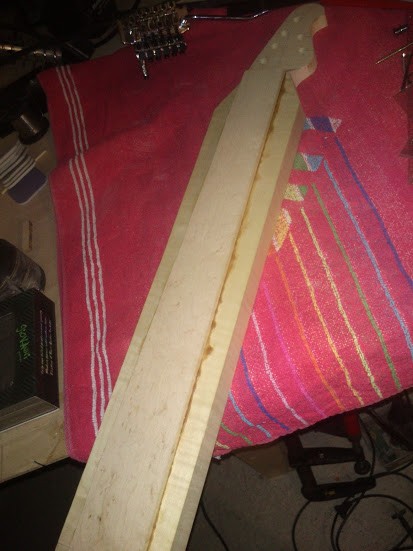

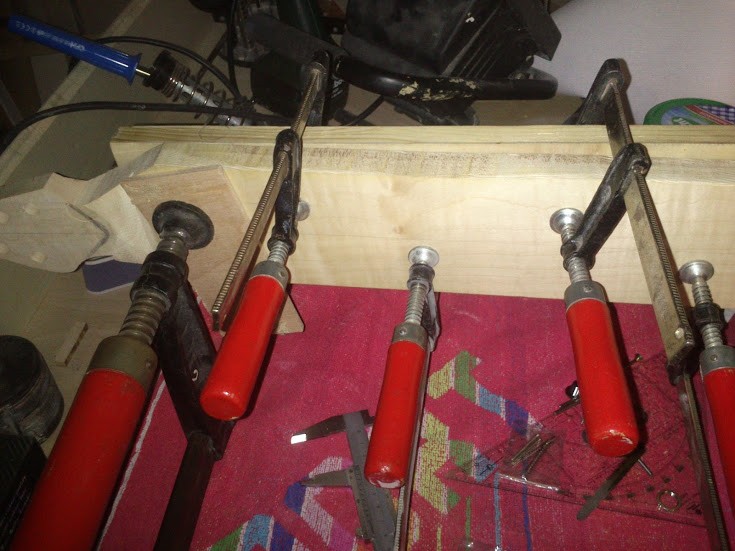

Trussrod da, Trussrod rein, abrichten, kleben in dieser Reihenfolge



Jetzt geht es ans Schlitzen



[prover]

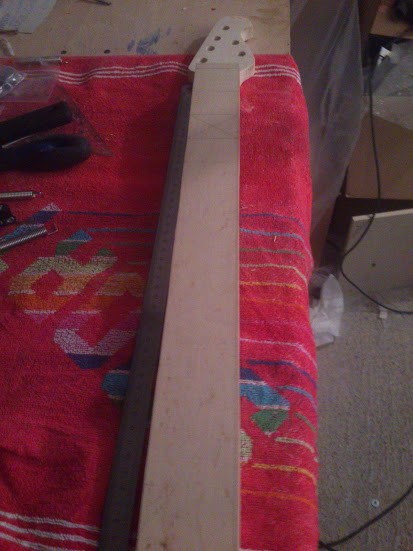

Den Hals habe ich mittlerweile seitlich mit der Bandsäge geschnitten:



und dann mit Schablone und Kopierfräse getrimmt:

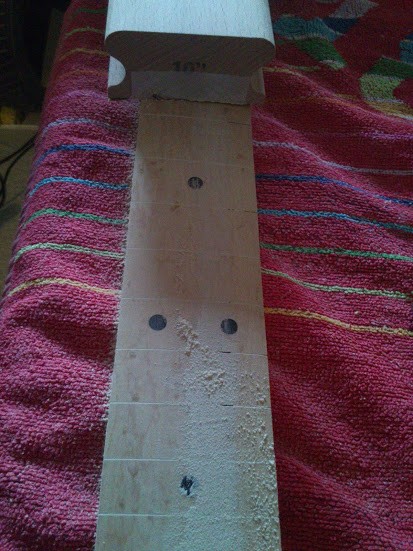

Mit meiner Selbstbauvorrichtung aus Multiplex habe ich dann die Bünde gesägt:

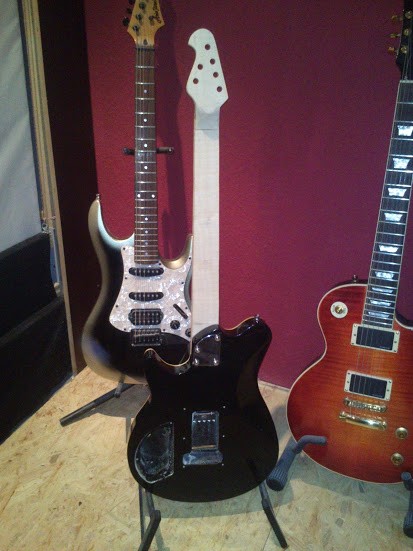

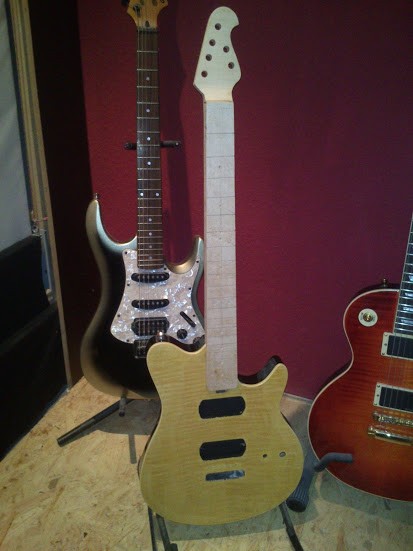

und die Löcher für die Dots gebohrt. Hier eine Impression der fertigen Arbeit bisher:



[prover]

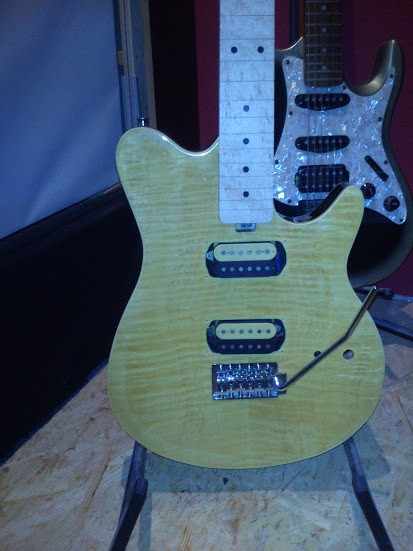

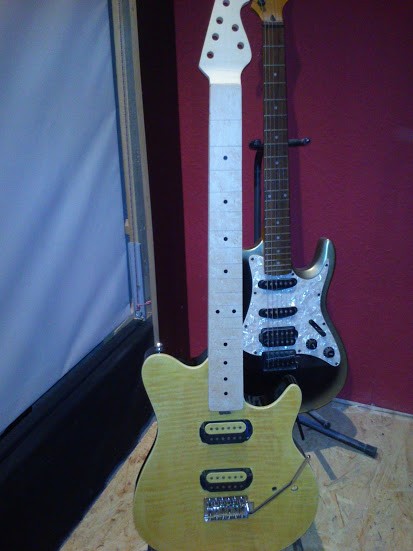

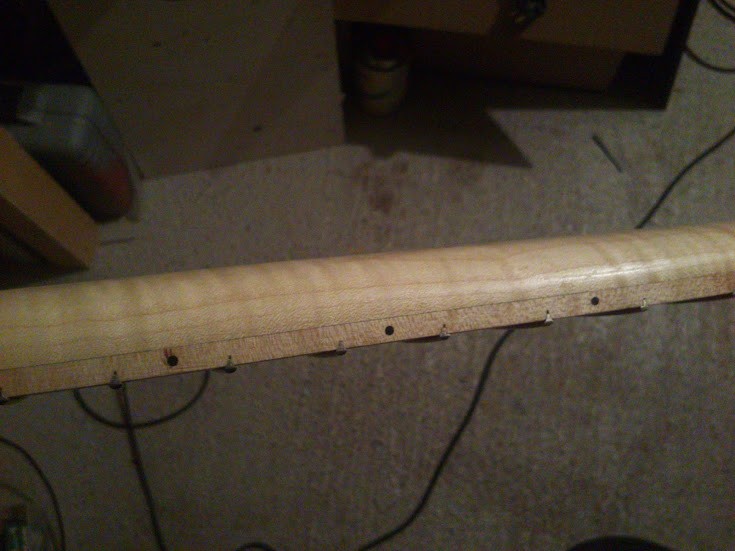

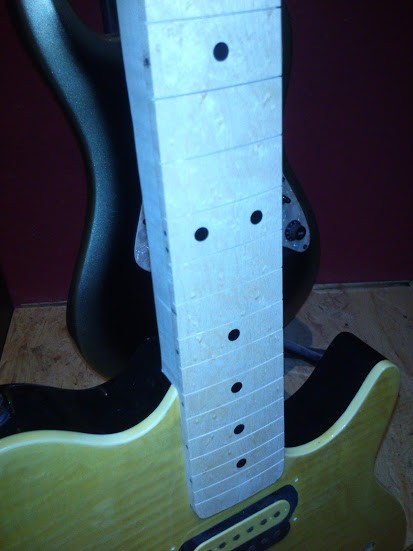

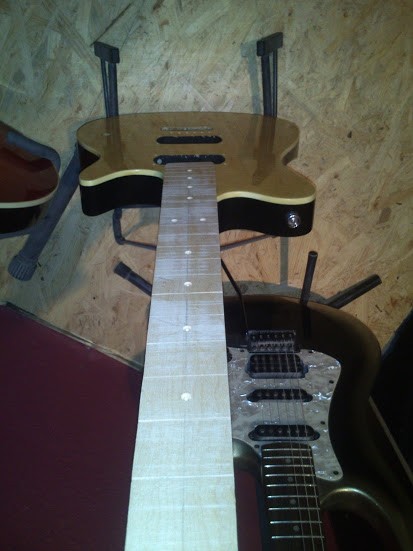

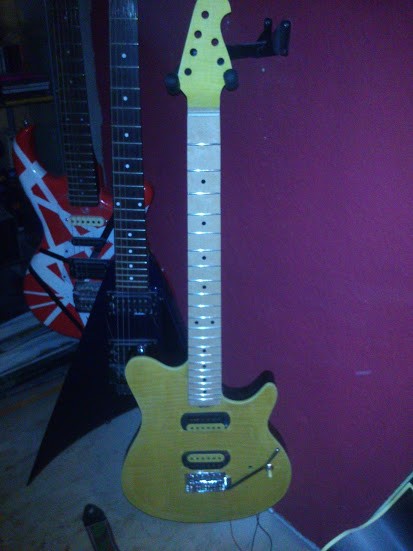

Ich bin übers WE ein ganzes Stück weiter gekommen, das Griffbrett hat jetzt seinen 10" Radius, die Griffbrettdots, die Seitendots und die Humbucker (stammen aus einer Epiphone Flying-V) sind angebracht:



Hab für's Schleifen eine ganze Weile gebraucht, Vogelaugenahorn ist ganz schön hart... Jetzt gilt es den Sattel ins Griffbrett einzupassen und zu bundieren (Fender Jumbo Frets). Die Kopfplatte wird als "matched headstock" ausgeführt und und gelb gebeizt.



[prover]

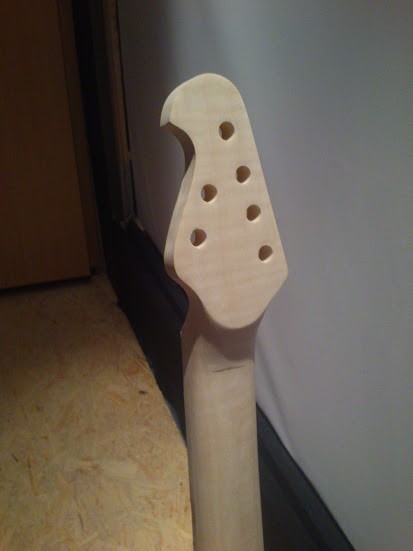

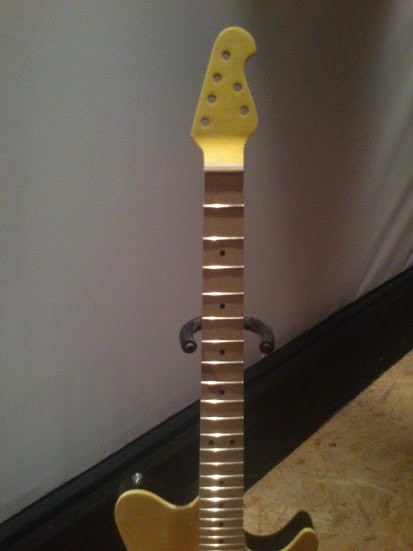

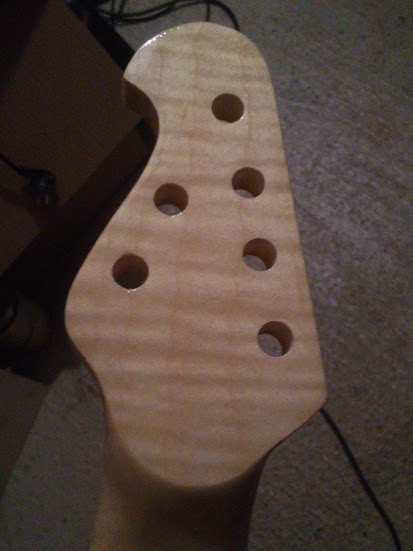

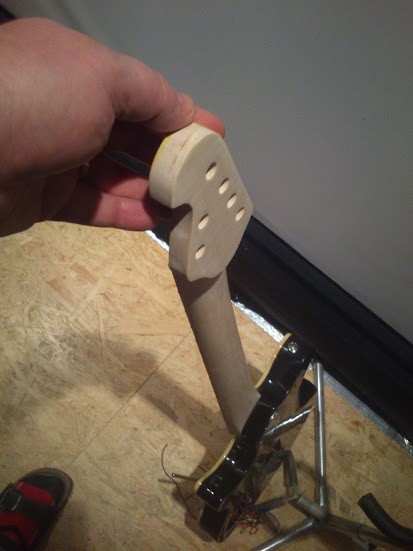

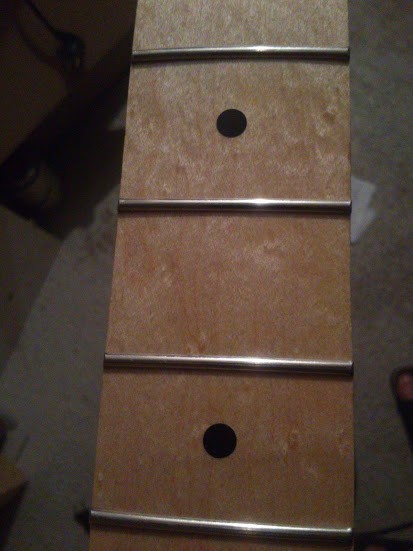

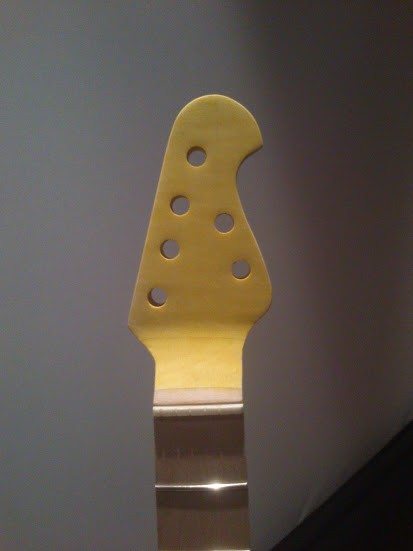

Der Hals gedeiht jetzt in großen Schritten. Der Sattel ist angebracht und wie das Griffbrett auf Radius geschliffen (10"), die Kopfplatte habe ich gelb gebeizt, der Hals wurde bundiert (Fender Jumbo-Bunddraht) und die Rückseite geshaped und geschliffen:



Jetzt geht es ans lackieren... Als Mechnaiken habe ich Locking Mechaniken ala Schaller bestellt (4+2).



[prover]

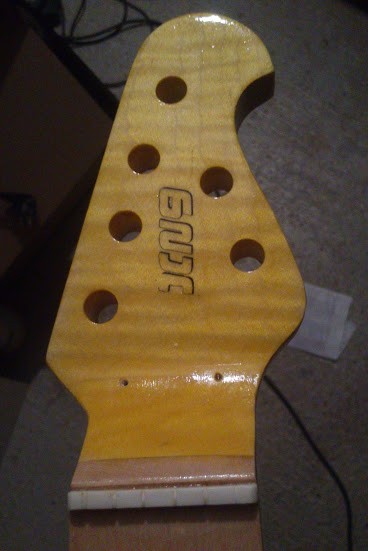

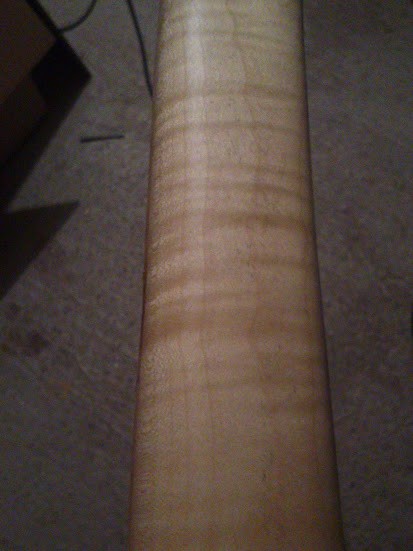

Die Kopfplatte ist jetzt lackiert, der Rest vom Hals (Griffbrett + Rücken) wurde mit "Hartwachs-Öl seidenmatt" behandelt. Die Holzstruktur kommt schön raus:



[prover]

Hallo zusammen,

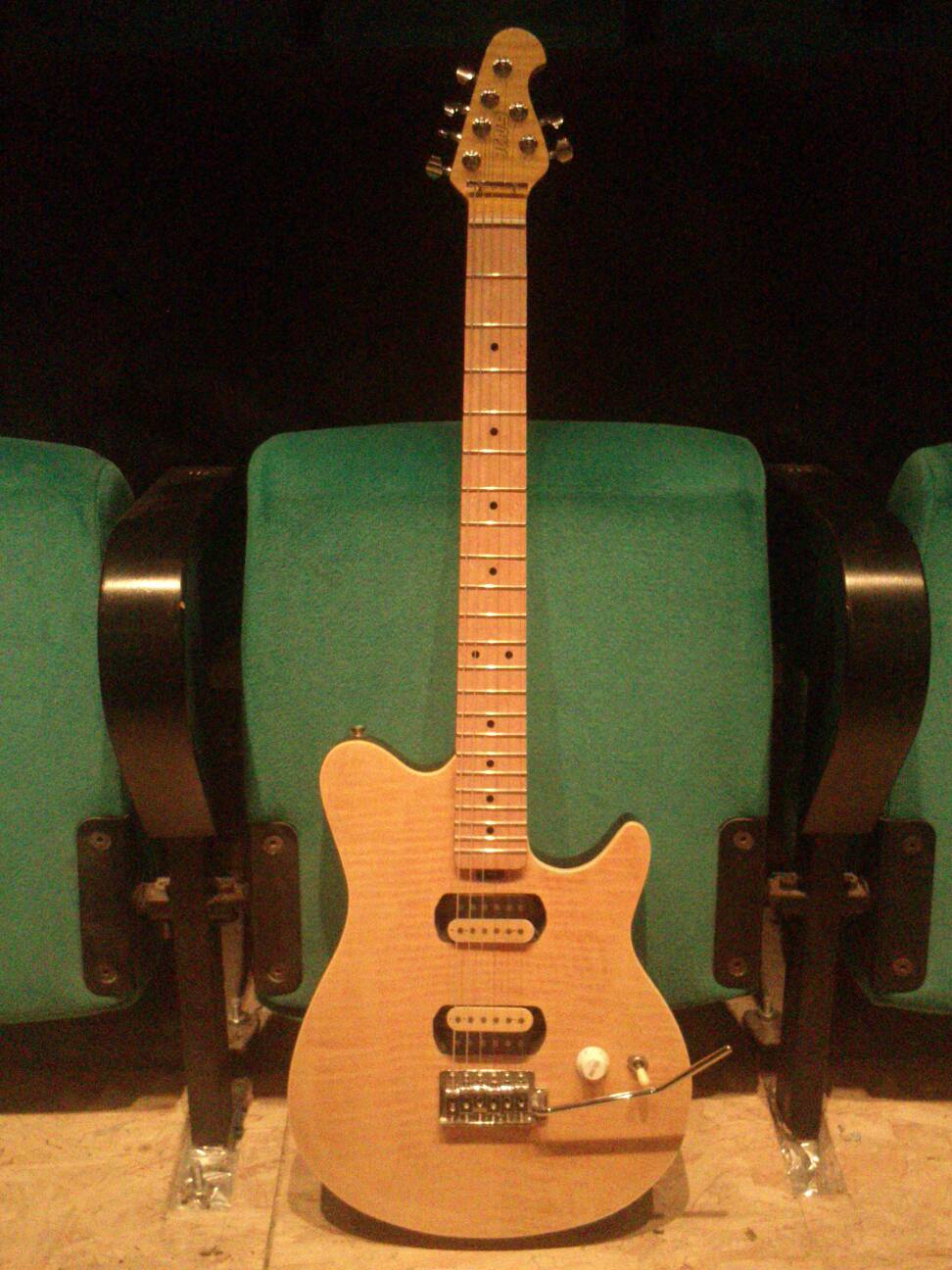

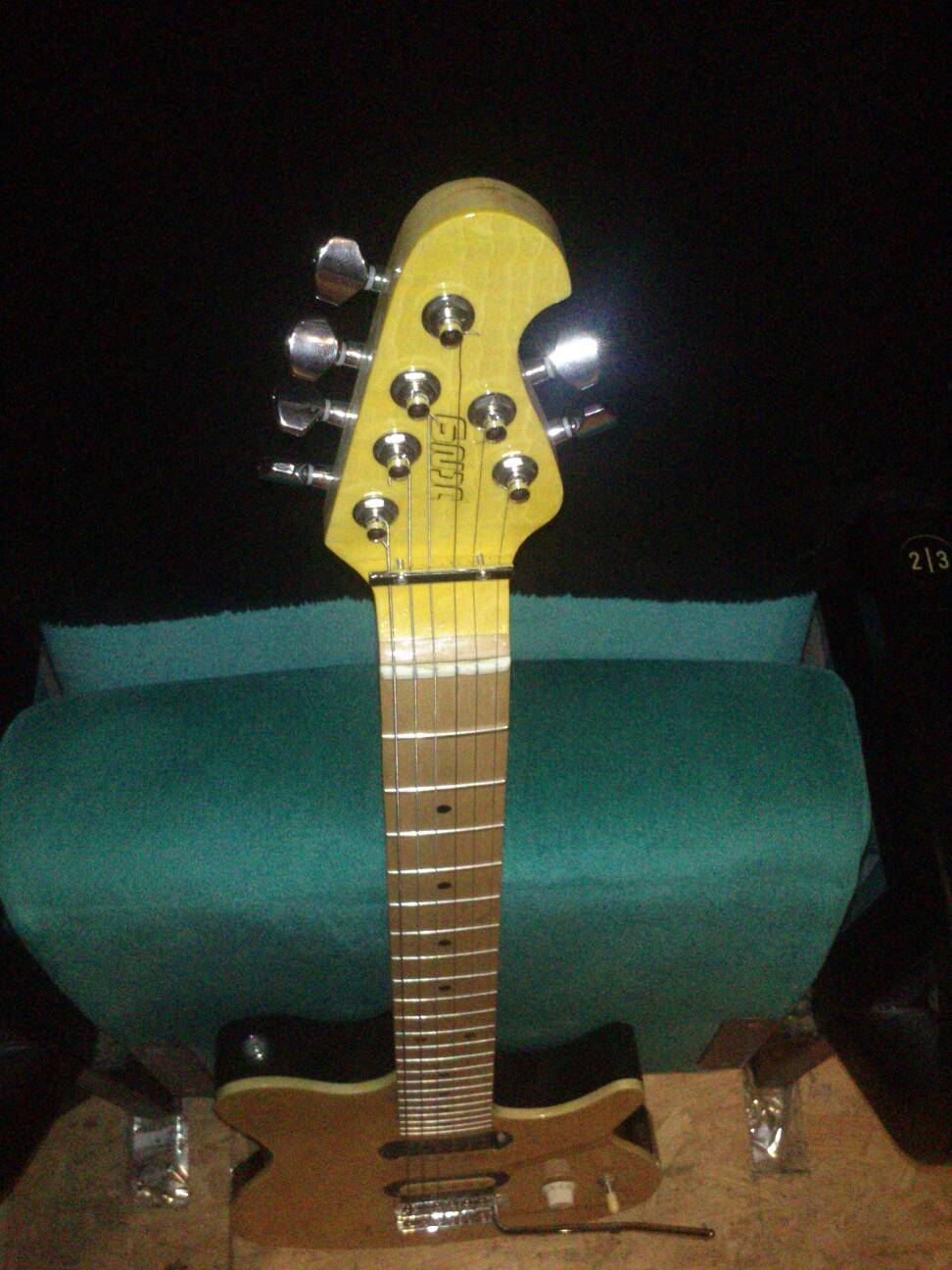

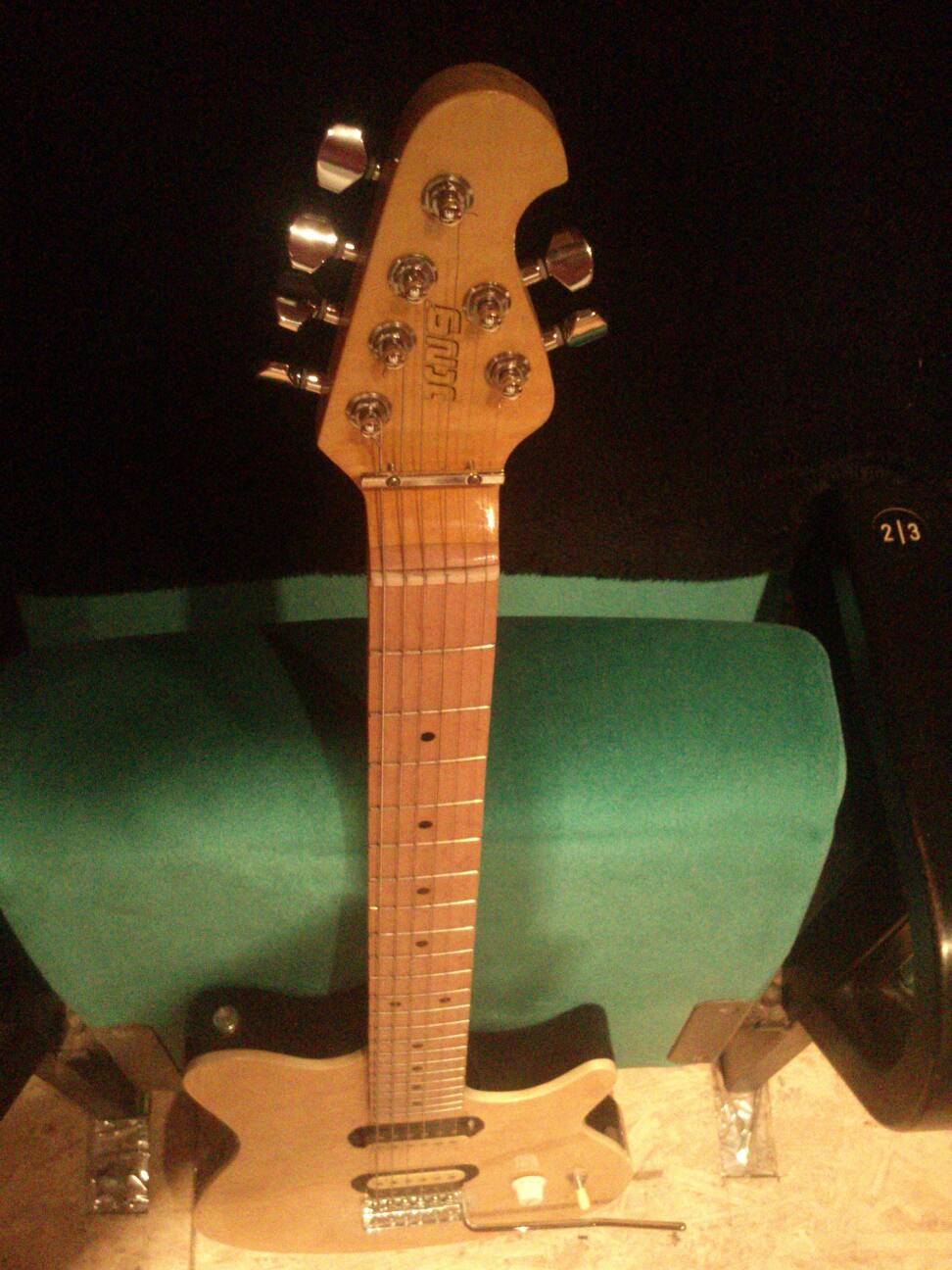

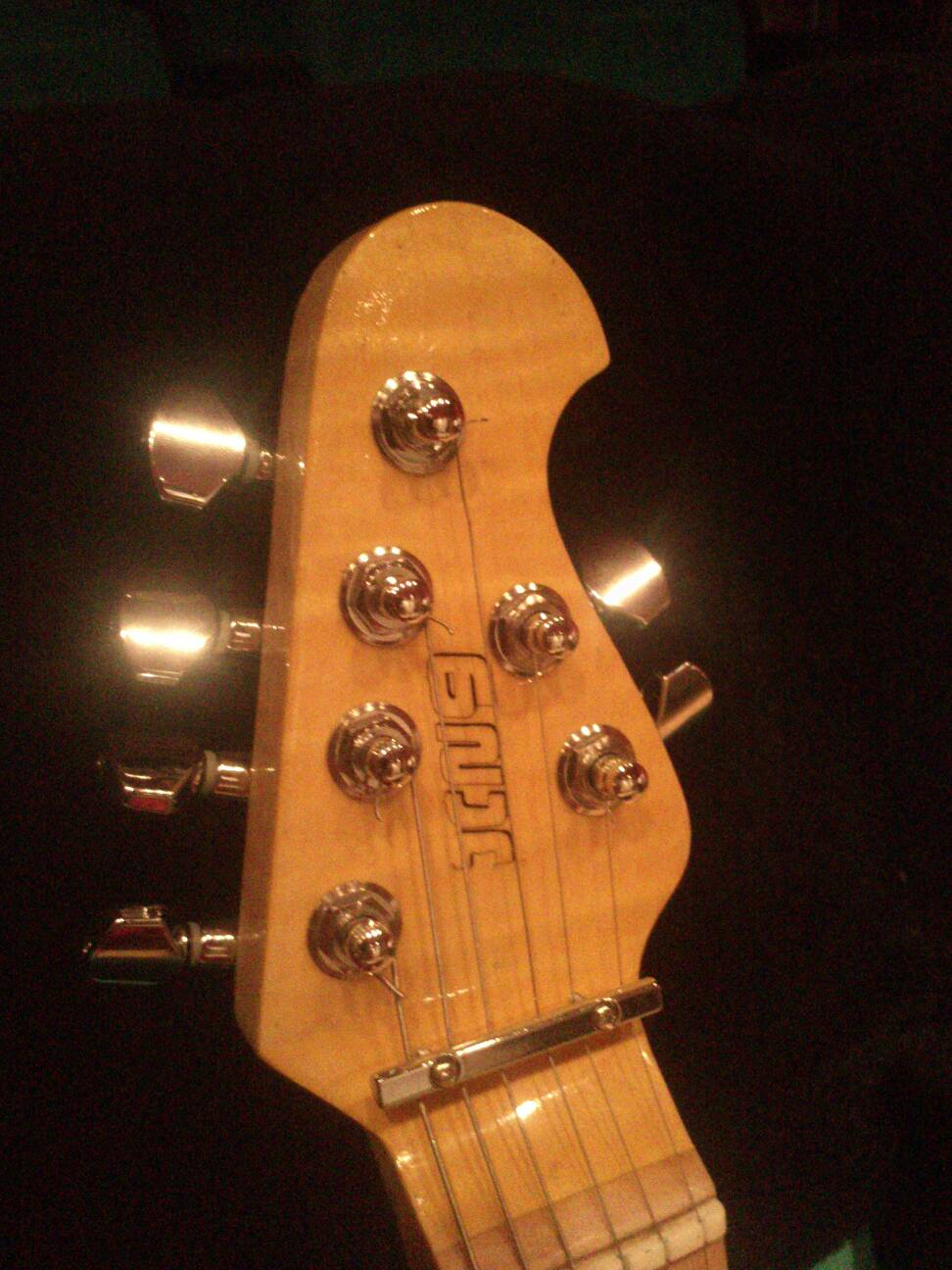

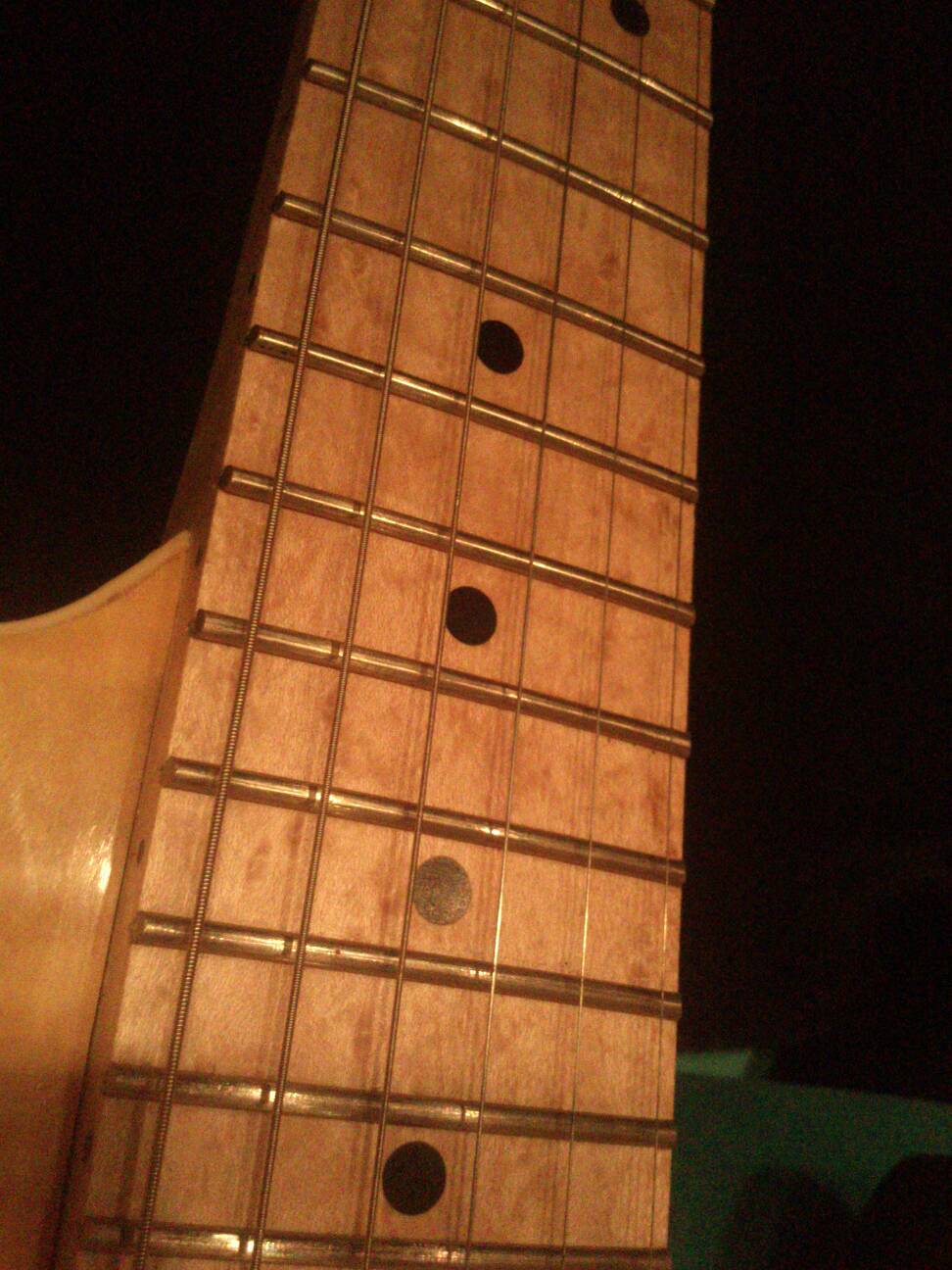

Der Wiederaufbau ist nun seit einiger Zeit abgeschlossen und die Gitarre wird schon eifrig gespielt. Hier nun die Bilder des endgültigen Stands:








Sie hat locking Tuner gekriegt, die Saiten laufen über ein Retainer. Der Hals ist gut bespielbar und die Hartwachsöl-Behandlung hält super gut insbesondere auf dem Vogelaugenahorn sind keine Verschmutzungen vom Spielen zu sehen. Einzig das Tremmolo ist nicht so nach meinem Geschmack, aber es funktioniert gut genug. Alles in allem war das Experiment erfolgreich, die Gitarre klingt gut und die Bastelei vom Hals hat Spaß gemacht



[Postapocalyptica]

Sehr schönes Projekt. Die OLP Musicmans können was. Habe da ja auch vor einiger Zeit einen Umbau durchgeführt, allerdings ein bisschen in ne andere Richtung. Ist aber verdammt stark, was du da rausgeholt hast!



[MacWoody]

Glückwunsch, augenscheinlich ein sehr gelungener Umbau und eine sehr schicke Gitarre!! Bin selbst EVH Fan und mit der Gitarre brauchst du dich nicht verstecken!



[Titan-Jan]

Schön!

Aber sag mal... warum hast du die Tuner falsch herum eingebaut? Oder ist das ein Versehen?



[Luke T]

Hi,

das mit den Tunern könnte ich viielleicht erklären, und zwar die Anordnung 4+2 ist nicht so leicht zu bekommen ich hatte das gleiche problem ( entweder waren es keine Loockmechaniken oder waren mir zu teuer) klar ich bau keine schaller mechaniken für 90 € in eine 150 € Gitarre rein (mein Verstand sagte zu mir NEIN) bis ich mal Loockingmechaniken bei AWM Guitars Shop Gefunden habe Siehe unten der Link. Die gibts dort nehmlich einzeln zu kaufen und wen man den Preis zusamenzählt kosten sie auch nicht mehr wie der reguläre Satz 6 links oder 3L+3R. ich hoffe ich könnte euch ein wenig weiterhelfen

Grüsse

Lukas

http://awm-guitars.de/index.php/cat/c50_fuer-E-Gitarren.html/XTCsid/2cbbe559ca16af355f970d16c09a1cd1



[prover]

Hallo zusammen,

erst einmal Danke für die Kekse

Und nun zu den Tunern. Wie Lukas schon hervorgehoben hat gibt es diese Kombination 4+2 kaum zu kaufen, es sei denn bei AWM, wo man die Dinger einzeln bestellen kann. Das habe ich auch gemacht, nur dass ich dabei die Seiten beim Zählen vertauscht habe, anstatt 2 links und 4 rechts zu bestellen habe ich versehentlich 2 rechts und 4 links bestellt. Als ich das festgestellt habe war es bereits zu spät und ich habe mich entschieden verkehrt herum anzubringen, funktionieren auch so tadellos. Man muss halt eben zum Spannen entgegen der Streckrichtung der Saiten drehen, das war am Anfang etwas gewöhnungsbedürftig

Grüße,
Xeno



[Titan-Jan]

Okay, alles klar ;-) Naja was soll's! Wenn's funktioniert...



[Postapocalyptica]

Doch, es gibt da noch eine Möglichkeit und zwar die "Trim Lok Tuner" von Sperzel. Die kosten zwar mit etwa 80€ ne ganze Stange Geld, aber die haben den Vorteil, das man die umbauen kann. Also von 3+3 auf 4+2 oder 5+1. Link:
http://www.rockinger.com/index.php?cat=WG061&product=0460C



[prover]

Doch, es gibt da noch eine Möglichkeit und zwar die "Trim Lok Tuner" von Sperzel. Die kosten zwar mit etwa 80€ ne ganze Stange Geld, aber die haben den Vorteil, das man die umbauen kann. Also von 3+3 auf 4+2 oder 5+1. Link:
http://www.rockinger.com/index.php?cat=WG061&product=0460C

Cooler Hinweis, werde vielleicht mal ausprobieren!
