orange cr6s mod

[blackpizza]

Ich möchte hier ein paar Bilder von meinem Orange cr6s miniamp mit speaker out mod zeigen.
Ich versuche die Tage noch einen schematischen schaltplan zu ergänzen.
Wenn man sich durch das Netz bewegt findet man immer wieder die Frage, wie dieser Orange Salesmanager aus dem Video das wohl gemacht hat.
Das hbe ich mich auch gefragt und mir eine Antwort zurechtgebastelt die ich mit euch Teilen möchte.
Hier noch der Link zum Video:

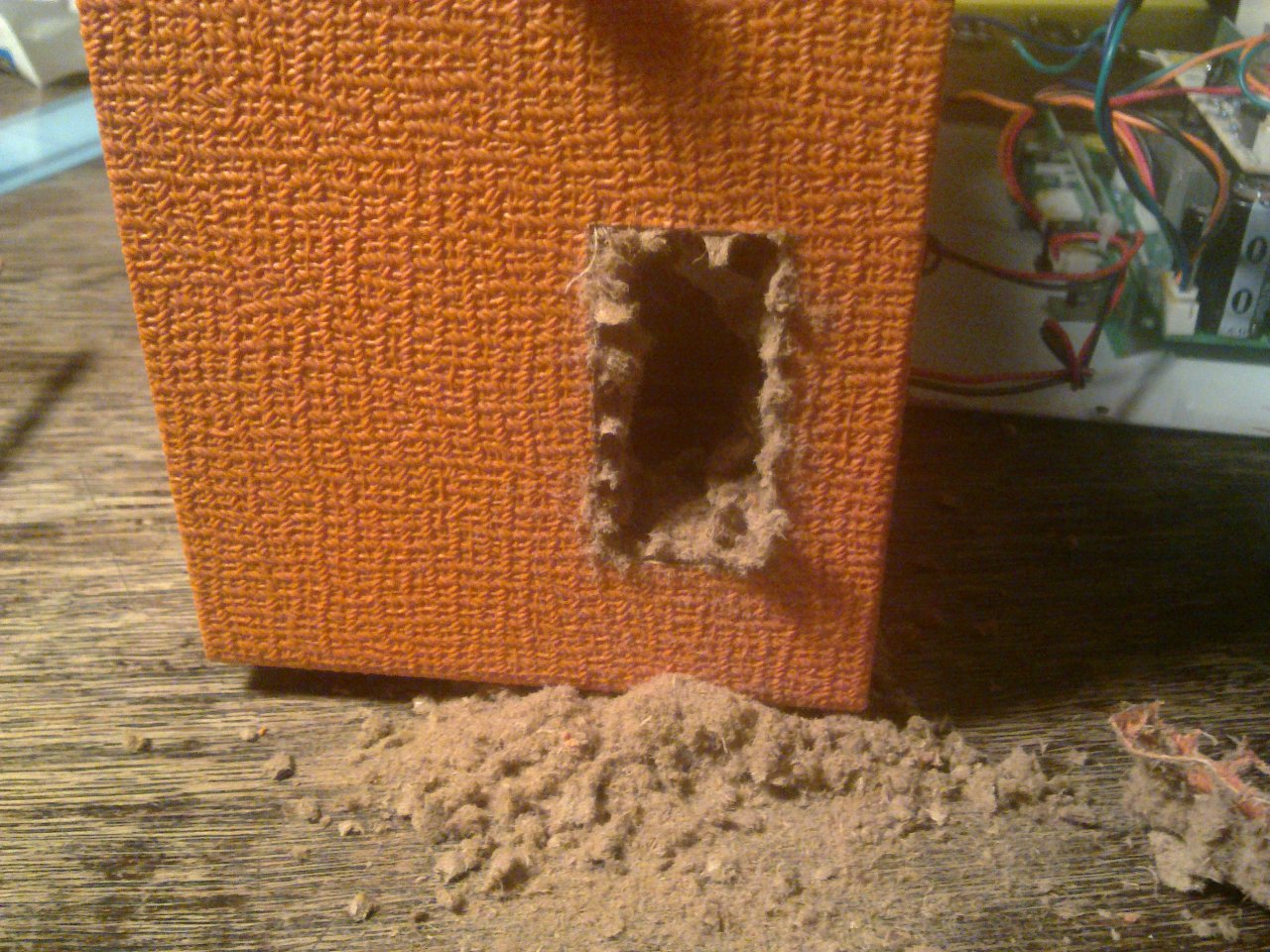

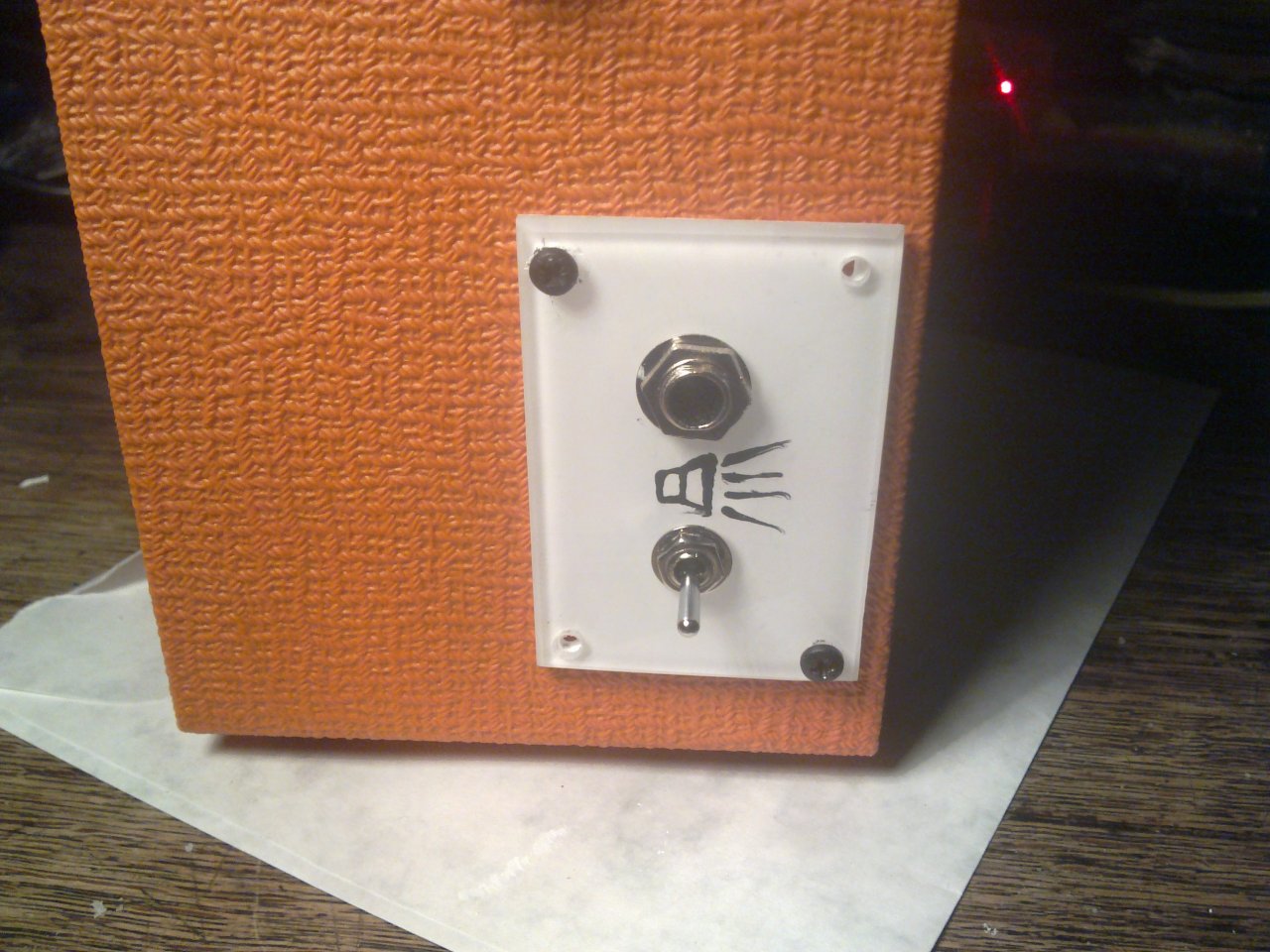

Ich habe den output alledings an der Seite da ich das in meinem Setup praktischer fand.

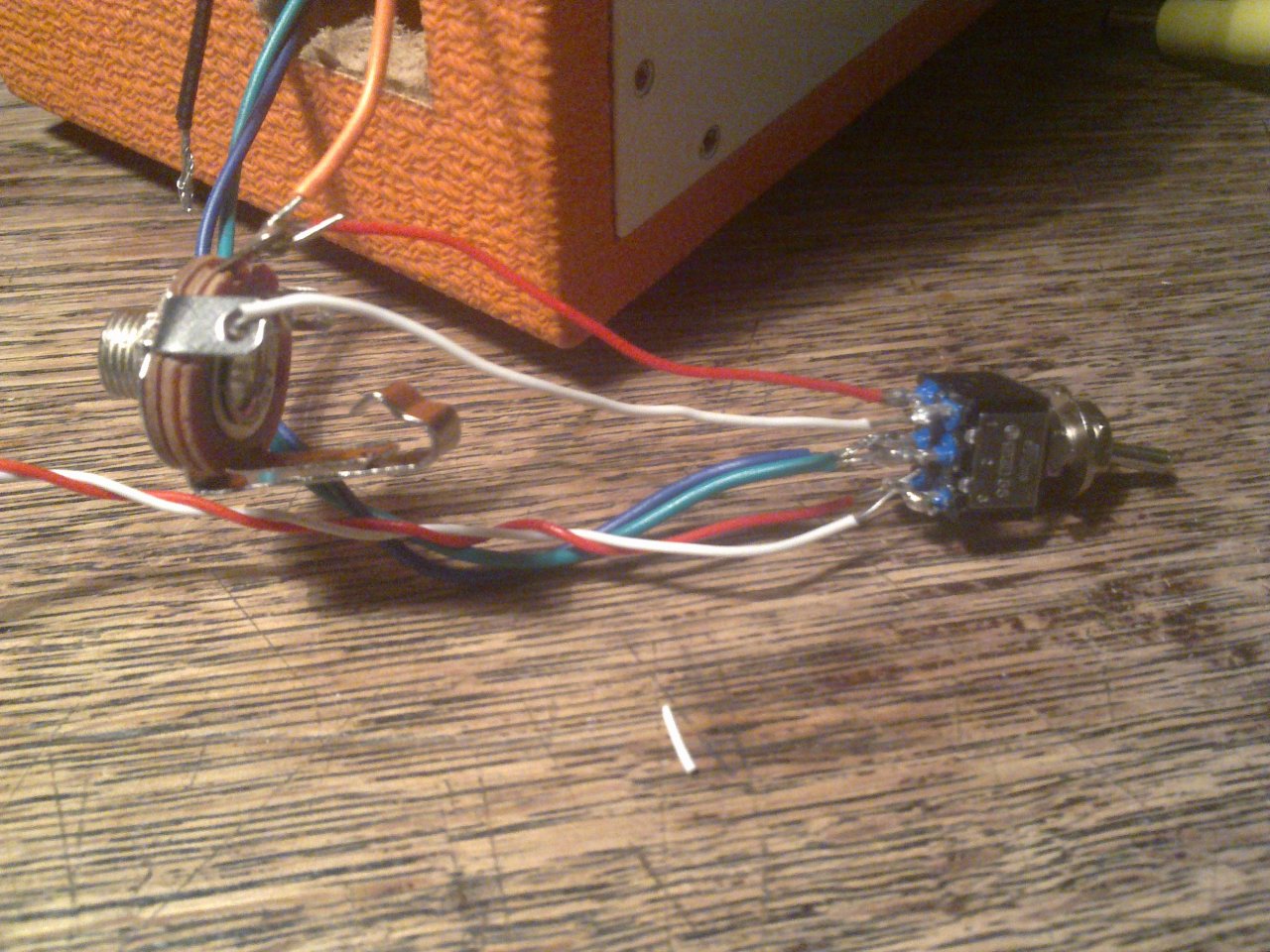

Den Schalter benötigt man um das Signal vom 2ten Lautsprecher auch auf die Buchse zu legen. Die Buchse Schaltet den ersten LS auf den Output. Durch den Schalter kann man dann einen inernen und einen Externen Lautsprecher in Stereo nutzen oder einen externen in Mono.

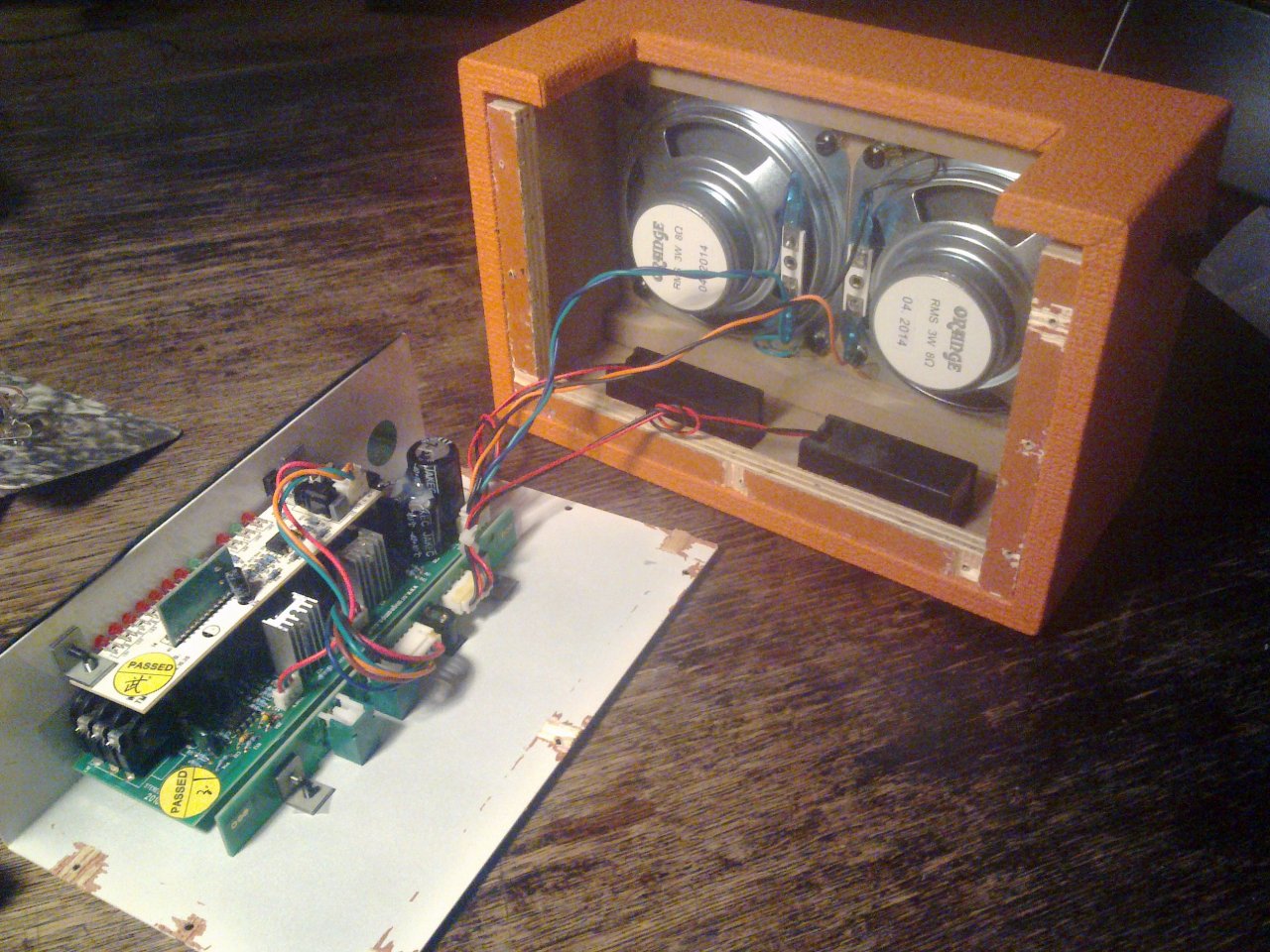

Hier ein paar Bilder. Fragen beantworte ich gern.

Cheers BLACKPIZZA



[Stratz]

So etwas ähnliches habe ich vor kurzem mit meinem Marshall* MS-2 gemacht, nachdem ich den Mod im Marshall*-Forum entdeckt habe.
Der Headphone Out wird zum Cabinet Out und zusätzlich habe ich noch einen Master Volume-Regler eingebaut.

Marshall MS-2-Mod (Ausgang für externen Speaker und Gain-Regler)

Ich verstehe nicht, wieso die Hersteller nicht gleich einen Ausgang für einen externen Speaker einbauen. Klar, der Amp würde etwas mehr in der Herstellung kosten, aber oft klingen diese kleinen Dinger mit einem "vernünftigen" Speaker mit ausreichender Größe (12") doch noch mal ne Ecke "besser".



[blackpizza]

Die Ausgangsbuchse ist jetzt Stereo.
Nächstes Projekt dann eine Stereo Box mit 2x8''

Aber erst gibts noch ein Doppelpedal mit 2 Boostern und dem Minimixer 'screaming twins'


Beitrag hierzu dann im Januar. Schöne Feiertage
