hallo,
ich habe vor in meine epiphone sg (2-adrige humbucker-kabel) eine out of phase schaltung einzubauen und zwar mit hilfe eines push-pull-potis, d.h. wenn ich den toggle switch in der mittelstellung habe und den poti ziehe soll der out of phase effekt kommen.
leider hab ich schon ziemlich viel probiert und es ist aber noch nichts richtiges dabei rausgekommen, deshalb wäre ich sehr dankbar wenn mir jemand ne beschreibung oder nen schaltplan machen könnte.

ich bedanke mich jetzt schon mal für die antworten!

timo

Eigenschaft

DerOnkel
DerOnkel
HCA Elektronik Saiteninstrumente
HCA
Zuletzt hier
27.12.22
Registriert
29.11.04
Beiträge
4.025
Kekse
37.771
Ort
Ellerau
peter_peter schrieb:
hallo,
ich habe vor in meine epiphone sg (2-adrige humbucker-kabel) eine out of phase schaltung einzubauen und zwar mit hilfe eines push-pull-potis, d.h. wenn ich den toggle switch in der mittelstellung habe und den poti ziehe soll der out of phase effekt kommen.
leider...

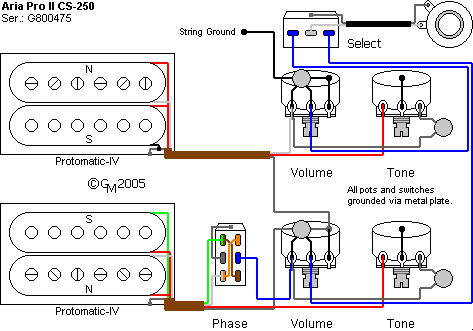

Schau Dir mal an, wie der OoP-Schalter hier verwendet wird:



Wenn Dein PU nur einen 2-Aderanschluß hat, dann kommen sie an Grün und Weiß im Bild. Masse ist dann der Dunkelgraue am Schalter. Auf keinen Fall darf man einen der PU-Anschlüsse direkt erden, dann funktioniert es eventuell nicht.

Hier noch mal ein anders Schaltbild für 2-Aderanschluß:



Eine Übertragung auf das Push-Poti sollte nicht allzuschwer sein.

Viel Spaß beim basteln!

Ulf

schmoemi®
schmoemi®
Registrierter Benutzer
Zuletzt hier
04.09.20
Registriert
18.06.05
Beiträge
1.066
Kekse
179
Ort
Augsburg
hallo,
ich habe vor in meine epiphone sg (2-adrige humbucker-kabel) eine out of phase schaltung einzubauen und zwar mit hilfe eines push-pull-potis, d.h. wenn ich den toggle switch in der mittelstellung habe und den poti ziehe soll der out of phase effekt kommen.
leider hab ich schon ziemlich viel probiert und es ist aber noch nichts richtiges dabei rausgekommen, deshalb wäre ich sehr dankbar wenn mir jemand ne beschreibung oder nen schaltplan machen könnte.

ich bedanke mich jetzt schon mal für die antworten!

timo
Das sind die metallbekappten Factory-Stock-PUs? Dann komm fei bloß nicht mit dem Finger am die Pickups. In o-o-p Schaltung brummt das tierisch...

Ray
Ray
Mod Emeritus
Ex-Moderator
HCA
Zuletzt hier
06.02.21
Registriert
22.08.03
Beiträge
13.292
Kekse
8.824
Ort
Frankfurt
schmoemi®;1685584 schrieb:
Das sind die metallbekappten Factory-Stock-PUs? Dann komm fei bloß nicht mit dem Finger am die Pickups. In o-o-p Schaltung brummt das tierisch...

Jau, es empfiehlt sich, die Masseverbindung an der Grundplatte aufzutrennen und die Kappe einzeln zu erden statt über das kalte Kabel. Hab ich bei mir auch gemacht.

Ansonsten wird man wirklich nicht recht glücklich, wenn man sämtliche Störungen wie ne Antenne auffängt und voll in den heissen Leiter schickt :D
