Poti Regler für Raven von Quasimidi

[Basse Saxe]

Moin,

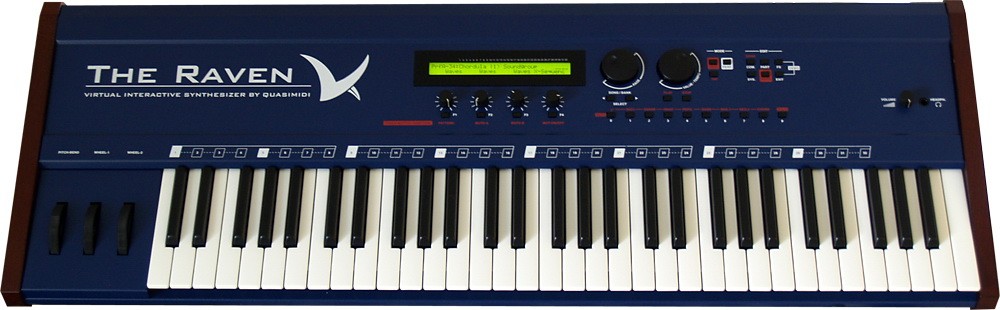

euer Schwarmwissen ist gefragt, da der Hersteller Quasimidi nicht mehr existiert. Ich benötige einen neuen Poti-Regler für den Raven von Quasimidi. Der Raven besitzt 4 identische dieser Regler unter der Digitalanzeige. Soll als Hinweis gelten, welchen Pott ich meine.



Hoffnungsvoll

Jens



[Tonsortierer]

Moin Jens,

du musst uns schon etwas Futter geben. Sind das potis mit anschlag oder welche die komplett rum gehen und nur Tast Signale geben?( komm nicht auf den Namen jetzt.)

Die einen haben 3 Beinchen und die Anderen 4 oder mehr. Fotos von der plantine sind hilfreich. Genauso wie aufgedruckte Typ Bezeichnungen auf den potis.

Und wenn die eh identisch sind, kannst du nicht einfach die Beschriftung bei R. oder C. reinhacken und bestellen? Ich verstehe das Problem nicht ganz.

Mfg Toni



[Basse Saxe]

Bilder folgen. Geduld.



[Basse Saxe]

Moin,

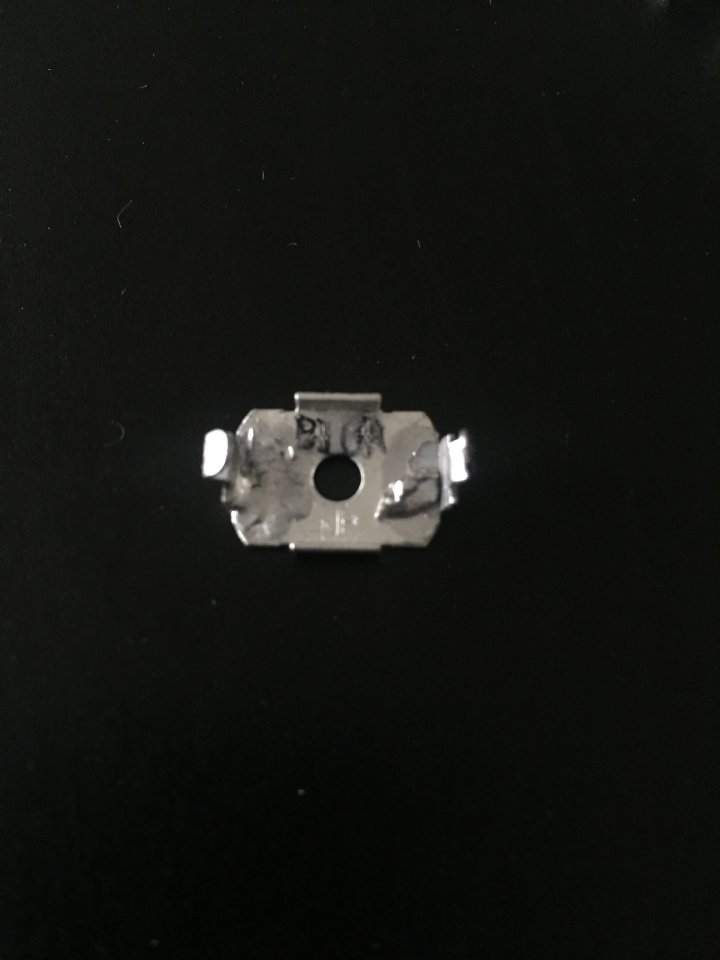

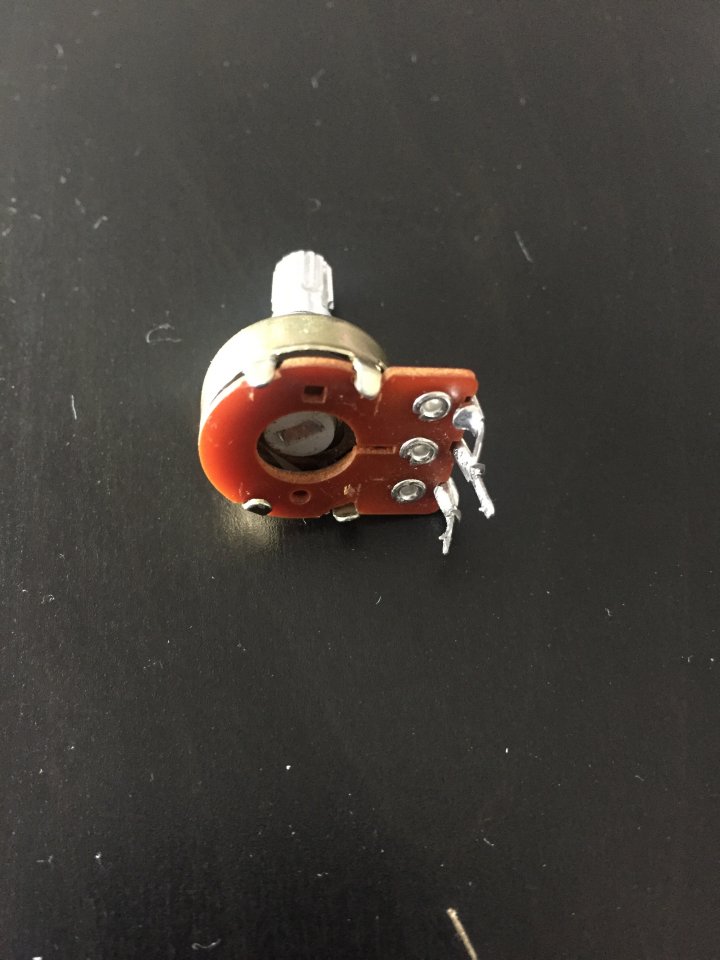

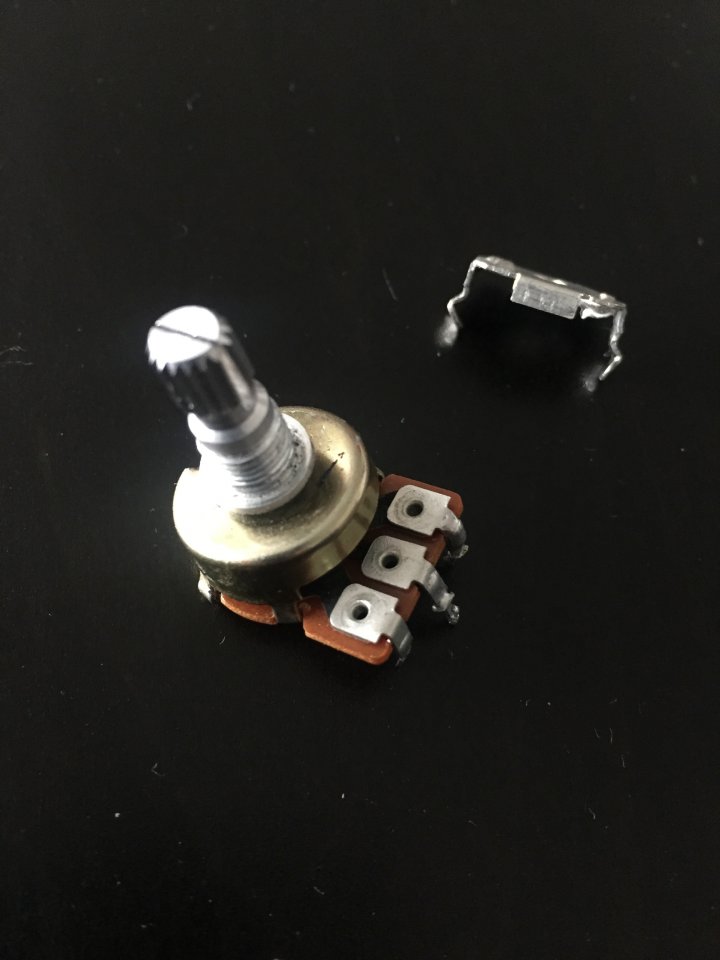

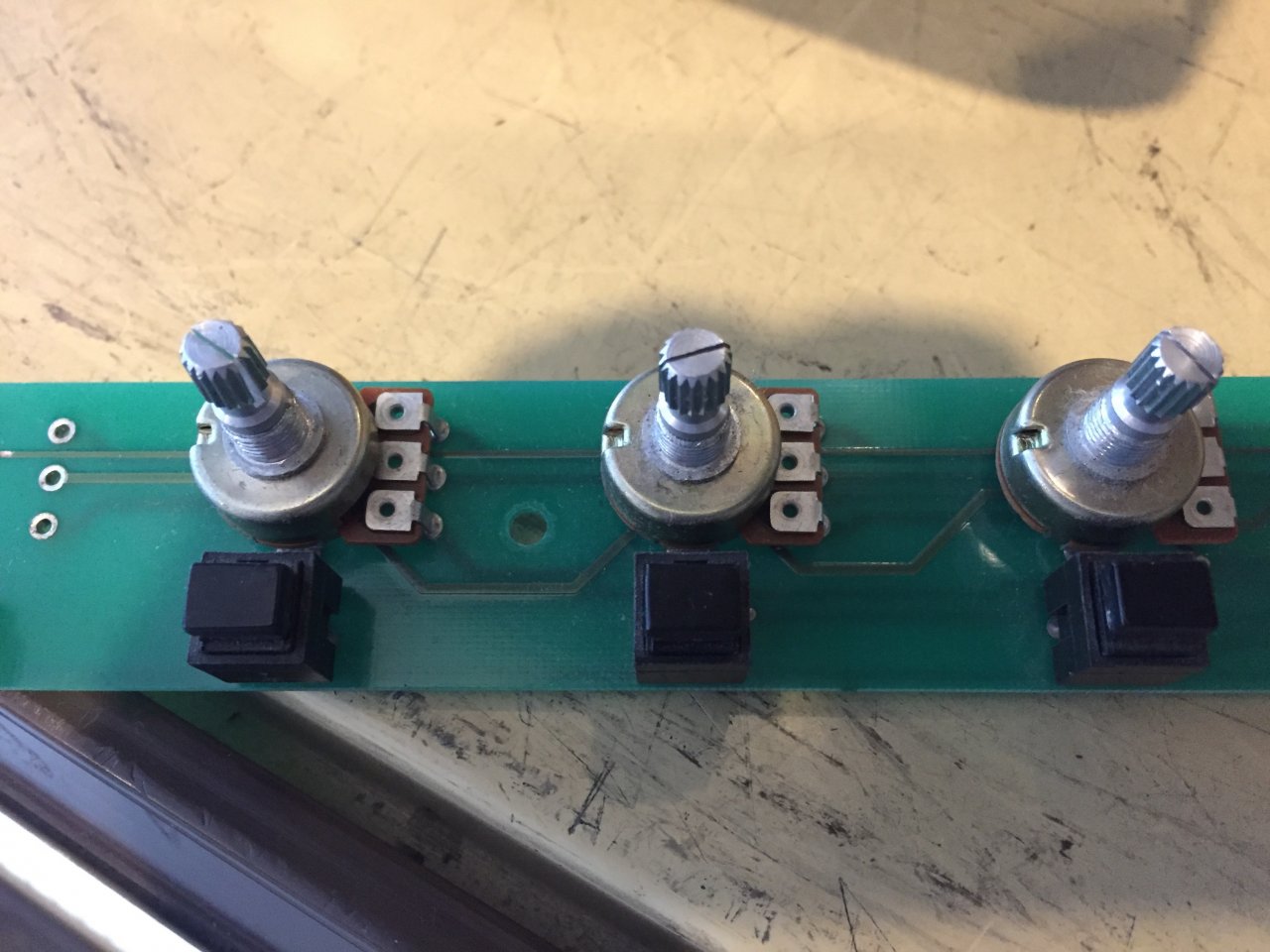

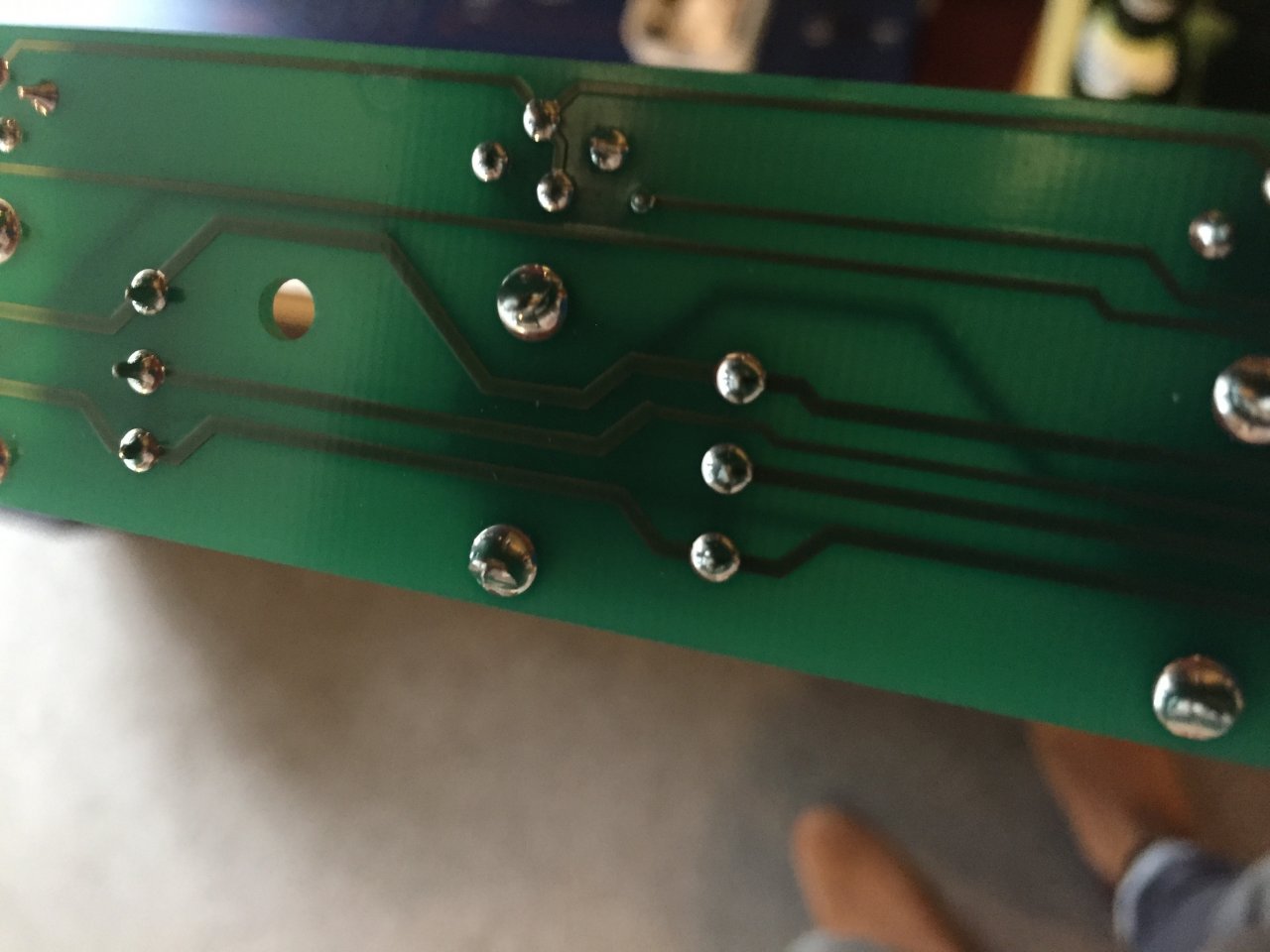

so also. Es ist einer mit Anschlag. Beschriftungen sind nicht drauf. Auch auf der Platine steht nichts. Deshalb hoffe ich ja hier auf Schwarzwissen. Mit den Reglers wandert man innerhalb der Presets etc durch.

Bilder anbei...



[Tonsortierer]

Also die Bilder geben nix her.
http://www.quasimidi.eu/index.php?option=com_jdownloads&Itemid=39&task=view.download&cid=19

Unter dem Link ist nur eine private Support Seite zu finden.

Mein bastel Vorschlag, baue die anderen drei potis aus, Messe die und wenn sie gleich sind, hast du eine 50% Chance das der vierte das auch ist. Bestell einen und löte den Testweise ein.

Auslöten der anderen deshalb, damit du nicht ins Pult hinein misst.

Ansonsten eins in der Bucht besorgen zum messen und umbauen. Oder potis durchprobieren. Aber die Chance steht gut, dass die vier gleich sind.

In der Werkstatt würde ich jetzt potentiell die Arbeiten einstellen. Außer der Kunde will umbedingt. Dann wäre ein Schaltplan bei lange in Berlin zu bestellen und zu hoffen das dass stimmt. Wäre immer die Frage ob rentabel.

Kannst ja trotzdem mal dort Anfragen, ob die einen Plan da haben. Schaltplan Versand lange in Berlin.
http://www.schaltungsdienst.de/anleitungen.html
Fragen kostet nichts.



[.Jens]

Du kannst auch mal bei Jörg Schaaf anfragen, der hat das Ding damals AFAIR enwickelt: http://www.joergschaaf.de/wordpress/
Ich hab die Seite jetzt nicht durchgeblättert - vielleicht steht da auch schon was drauf. Aber zumindest kannst du ihn anschreiben...

Oder hier mal schauen: http://www.radikaltechnologies.com (ist gewissermaßen die Nachfolgefirma von Quasimidi, auch dort ist Schaaf noch aktiv). Die haben auch ein Support-Forum.



[Basse Saxe]

Moin,
danke für das Feedback und Entschuldigung für diese F..k Autokorrektur.



[HenrySalayne]

Ist doch ganz simpel. B10K sind lineare 10k-Ohm-Potis. Wichtig ist noch der Achsdurchmesser und die Schaftlänge, dann bei eBay danach suchen. Das sind übrigens Print-Potis, liegend. Es kann sein, dass du nicht den richtigen Achstyp findest, dann musst du halt neue Potiköpfe nehmen.
