Problem bei Cry Baby True Bypass (Rev E-Platine)

[Dainsleif]

Eieiei. True-Bypass-Mod für Cry Baby GCB-95 angefangen und dann erst gemerkt, dass alle Anleitungen für andere Platinen als meine Rev E sind. Hab mich dann an der Anleitung von http://stinkfoot.se/ orientiert, funzt aber irgendwie nicht. Neben dem True Bypass sollte gleich noch eine LED-Anzeige für "an" eingebaut werden.

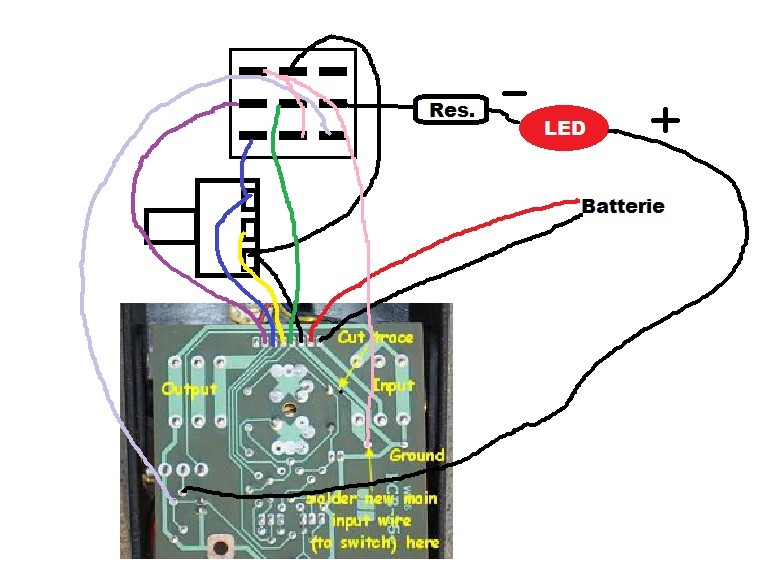

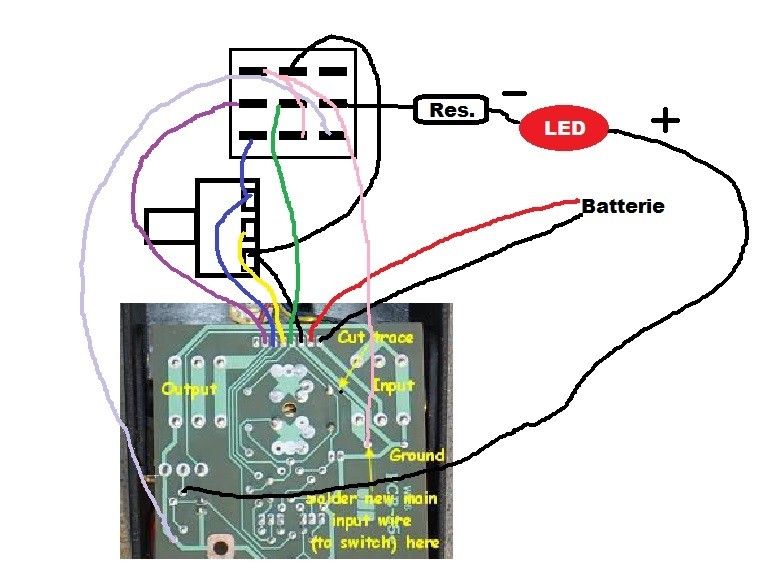

Ich hoff aus der Zeichnung geht einigermaßen hervor, was ich gemacht hab:



Müsste eigentlich stimmen, wenn ich es mit der Anleitung von stinkfoot.se vergleiche, allerdings macht das Ding jetzt nur noch das, was es nicht machen soll: Ton saugen, wenn nicht in Betrieb. Was es nicht macht, ist wenn eingeschaltet einen Ton von sich geben oder die LED leuchten lassen.

Kann wer helfen, der was davon versteht?



[Etna]

Moin!

Hast du den Schalter vielleicht um 90° verdreht eingelötet?

Gruß,
Etna



[Dainsleif]

Die Pins sind waagerecht, man könnte von oben nach unten eine Nadel durchstecken. Müsste so stimmen, oder?



[Etna]

Obs stimmt, weisst du erst, wenn du mit einem Multimeter mal geprüft hast, welche Pins bei welcher Stellung kontaktieren. Ich habe mich auch schon mal geärgert, weil ich dachte es würde stimmen, aber dem war laut Multimeter dann doch nicht so.

Gruß,
Etna



[Natifu]

Hi, ich habe es mit diesem Video gemacht und es funktioniert alles ohne Problem.

http://www.youtube.com/watch?v=kqyFsuC9fk4

Grüße



[Dainsleif]

Joar, das Video kenn ich. Allerdings ist die Anleitung nicht für die Rev E-Platine, die sieht ganz anders aus... Multimeter hab ich auch keines und ich bezweifle, dass sich die Anschaffung lohnt... Danke trotzdem Euch beiden.



[Etna]

Die Dinger gibt es schon für 5-7 Euro im Baumarkt oder im großen C wie Conrad.



[Dainsleif]

Mein Problem ist, dass ich nach nem Motorradunfall nicht mal gehen kann



[iefes]

Hast du vielleicht den Cut übersehen? Also dort wo "Cut Trace" mit einem Pfeilchen markiert ist. Ansonsten sieht die Skizze eigentlich recht logisch aus. Du könntest noch ein Foto vom Inneren deines Cry Baby's machen, wo man deine Verdrahtung sieht. Vielleicht fällt uns ein Fehler auf.
