PRS SE Custom 24: Anschluss Humbucker mit 1-adrige Kabel + Metallabschirmung

von EAROSonic, 06.06.19.

Sponsored by
pedaltrain
  1. EAROSonic

    EAROSonic Registrierter Benutzer

    Im Board seit:
    24.09.07
    Beiträge:
    5.895
    Ort:
    Südwesten
    Zustimmungen:
    3.144
    Kekse:
    40.915
    Erstellt: 06.06.19   #1
    Hallo,

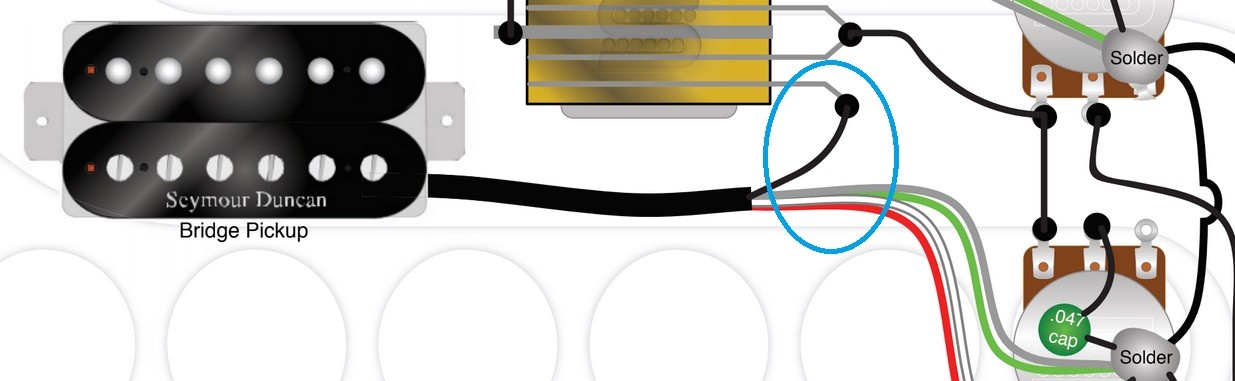

    hab mal eine Frage bzgl. Pickupeinbau in meine PRS SE Custom 24. Sie besitzt ein Volume- sowie ein Tonepoti, ausgeführt als Push/Pull zum Splitt der Humbucker. Diese Schaltungsoption benötige ich nicht, aber da ich erst einmal nur den Bridge-PU austauschen möchte, bleibt das Tonepoti in seiner jetzigen Form (noch) erhalten. Ist-Schaltung wird wohl diese sein:

    Mir geht es hauptsächlich um den blau umkringelten Bereich:

    Wichtig 1.jpg

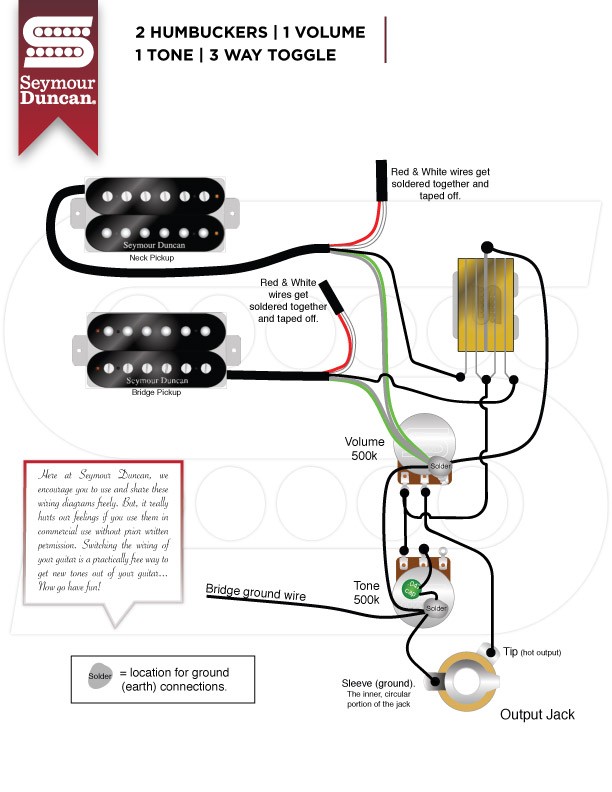

    Der Pickup wird nur ein 1-arige Kabel mit Metallabschirmung (metal braided) besitzen. Der richtige Weg, den PU anzuschließen zeigt wohl dieses Diagramm:

    Wichtig 2.jpg

    Ich löte den heißen Draht direkt an den Toggleswitch und lege das Drahtgeflecht an Masse?! Ist das korrekt so?

    Danke Euch…
