Roland Ev-5, Frage zum Poti

[G10v4nn1]

Servus zusammen,
hätte eine Frage zu o.g. Expressionpedal, falls das hier die falsche Kategorie ist, tuts mir leid und bitte um Verschieben

Ich habe einen Roland GFC-50 (baugleich Boss FC-50) Midicontroller und möchte ein Expressionpedal anschließen um CCs senden zu können, Roland/Boss empfiehlt das Ev-5, das Ding ist mir aber etwas zu teuer (65€... und eigt. bräuchte ich 2 davon).
Ich hab noch ein Bespeco Volumepedal daheim, der Plan ist jetzt einfach das Poti zu tauschen und das Bespeco als Expressionpedal zu nutzen (Neupreis: 19€ ), Wert des Potis hab ich mittlerweile rausbekommen (10kOhm, linear) allerdings bräuchte ich quasi noch ein Muster um die Pinbelegung am Stecker nachmessen zu können.
Hat jemand vllt zufällig ein Ev-5 daheim und könnte für mich mal nachmessen, welcher Pin am Stecker an welchem Pin vom Poti landet?
Zusätzlich wäre noch interessant zu wissen, wie das 50kOhm-Poti zur Feineinstellung an der Seite des Geräts eingebunden ist, evtl tuts da auch ein Foto von den Innereien des Pedals

Vielen Dank schon mal im Vorraus,
Fabian



[G10v4nn1]

und hoch damit ^^
keiner n ev5 da?



[Theo Sexton]

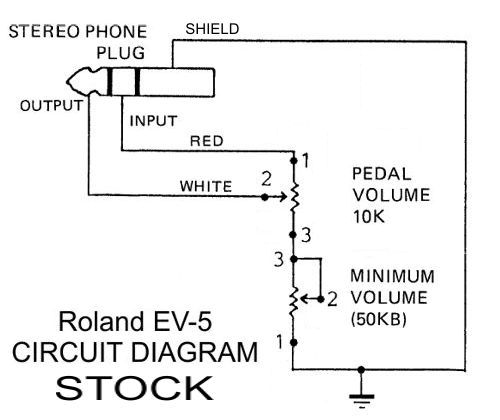

Hier ist der Schaltplan:



[LP Hannes]

Moin.
Ich schätze mal 10 Jahre zu spät...



[Theo Sexton]

Ich denke, dass sich jeder für den Schaltkreis interessiert, der ein defektes Wah Wah oder Volume Pedal für kleines Geld zum Expression-Pedal umbauen will.
