Schaltplan 2 Emg´s 1 Volume

[Lag Roxane]

Hi,
ich will meine vorhandene Bestückung von 2 Emg´s (81&85) 2 Volume,1 Tone und einem 3 Wege Toggle ändern,sodass ich nur noch die beiden Emg´s und einen Volume Regler habe.
Alles andere ist für mich unnütz und soll weg.
Ich finde aber nirgends einen Schaltplan oder irgendwelche Bilder zur Verkabelung etc....
Kann mir hier vielleicht jemand weiterhelfen?



[Bassassasin187]

Ohne switch?
Halte ich für nicht praktikabel

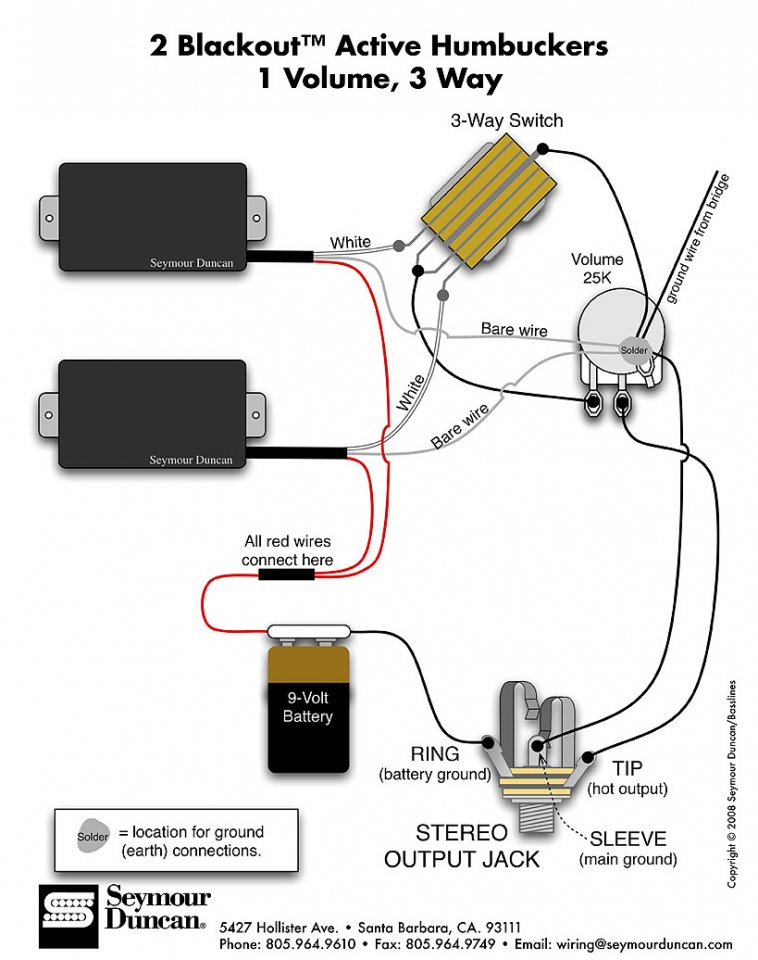

Mit switch



[Lag Roxane]

Jau ohne switch...hab immer beide Pu´s an...
Warum nicht Praktikabel?



[Bassassasin187]

Weil dann beide Dauer an sind.
Nimm zumindest ein push/pull poti um einen pickup zu deaktivieren.

Du hast den switch ernsthaft immer in der Mittelposition?

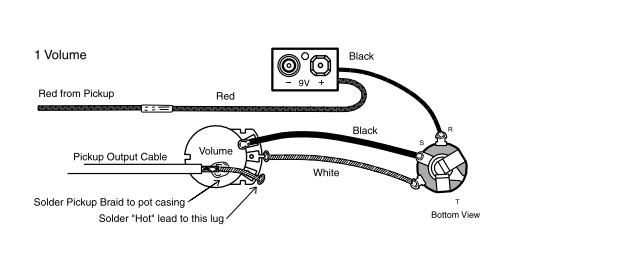

Ohne switch nimmst du das wiring wie bei meinem ersten Beitrag (hab bessere Beispiele geladen).



[Lag Roxane]

Für das was ich mache reicht das ohne Switch...wie gesagt,er ist immer in der Mittelposition.
Danke erstmal,muss ich mal sehen wie ich das mache...



[Lag Roxane]

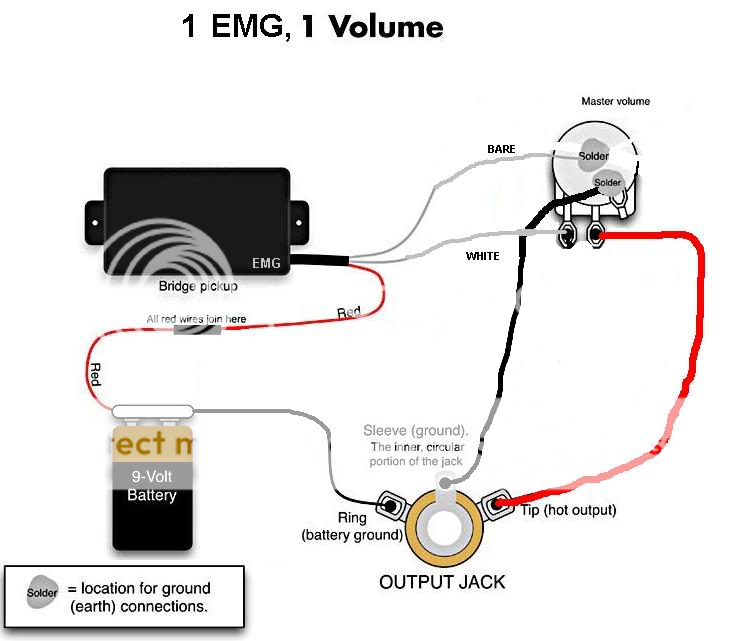

Kann ich das Theoretisch so nehmen und den anderen Pu einfach zusätzlich genauso anschließen?



[Etna]

Moin!

Hier: http://i479.photobucket.com/albums/rr151/zakkwyldefan79/Guitar Wiring Diagrams/2EMGs1Vol1Tone3Way.jpg
Lass einfach den Tone-Knop weg und du bist fertig.

Und der Schalter, schaltet die beiden eh nur parallel.

Google ist dein Freund 😉

Gruß,
Etna



[Lag Roxane]

Dann ist da aber immernoch der 3 way switch...
--- Beiträge wurden zusammengefasst ---

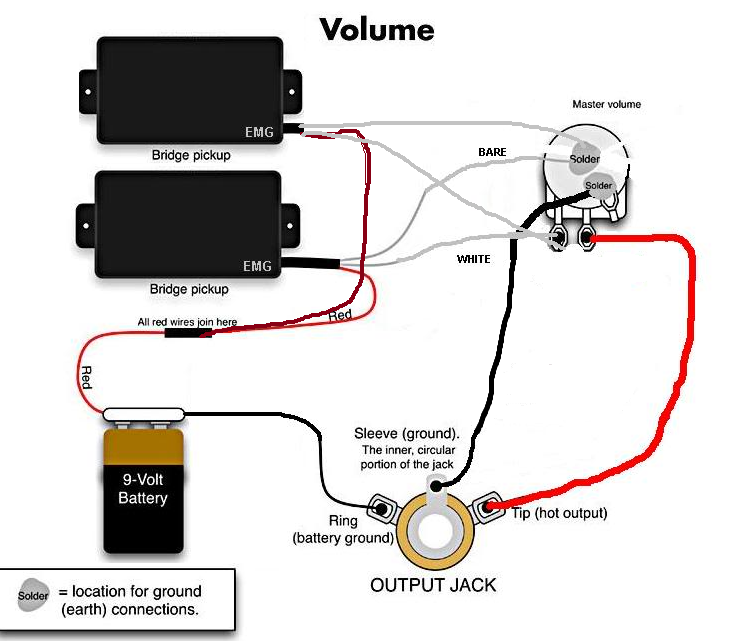

Also rein theoretisch so?!?



[Etna]

Moin!

Ja, daher auch der Hinweis mit der parallelen Verschaltung.
Aber ja, sieht gut aus.

Gruß,
Etna
