Schaltung Modern Strat HSH

[matthiasaugsten]

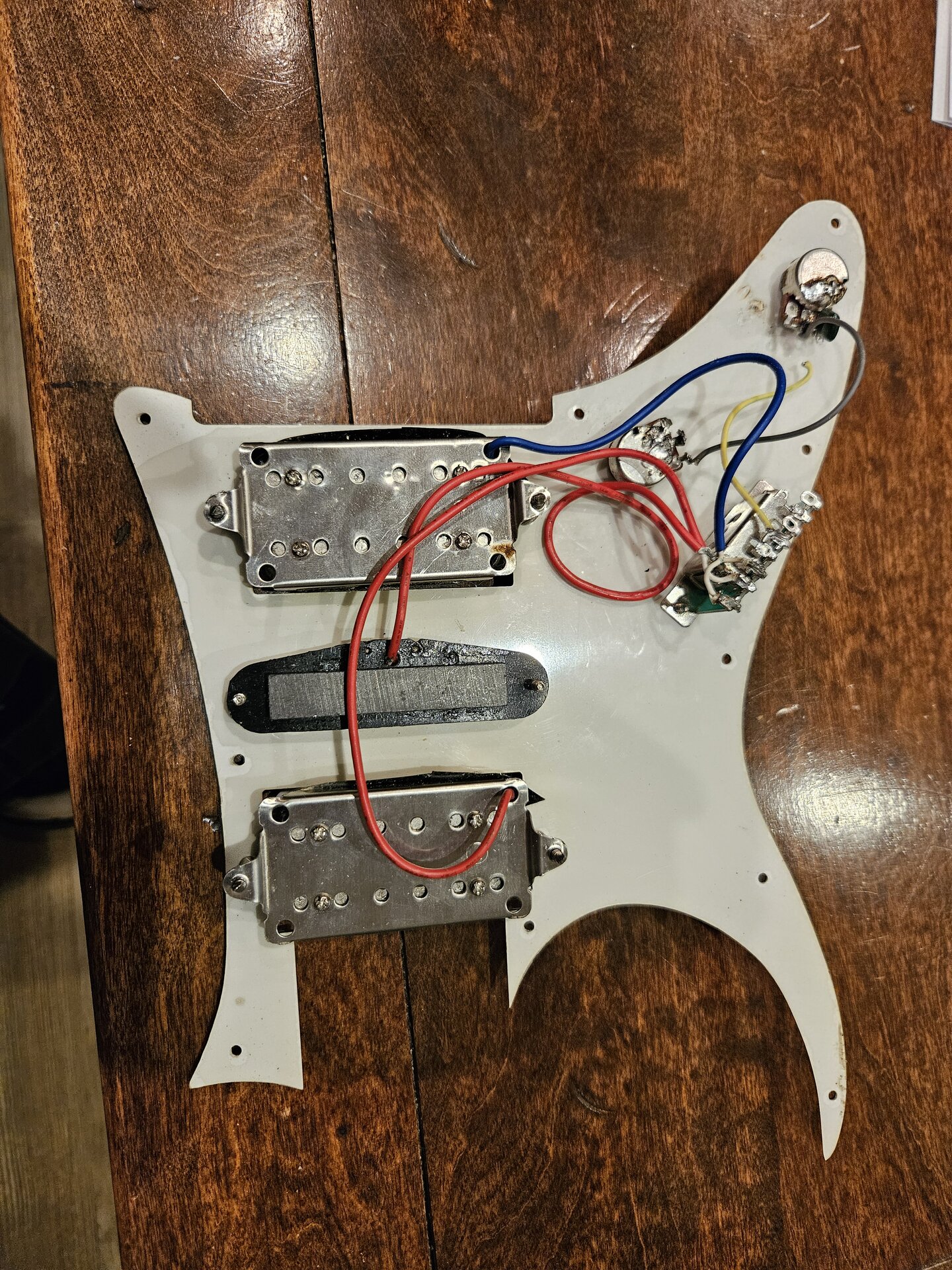

Hallo, weiss jemand, wie diese total versaute Schaltung dieser HSH Strat mit einem Volume und Tone wieder ordentlich verdrahtet werden kann.

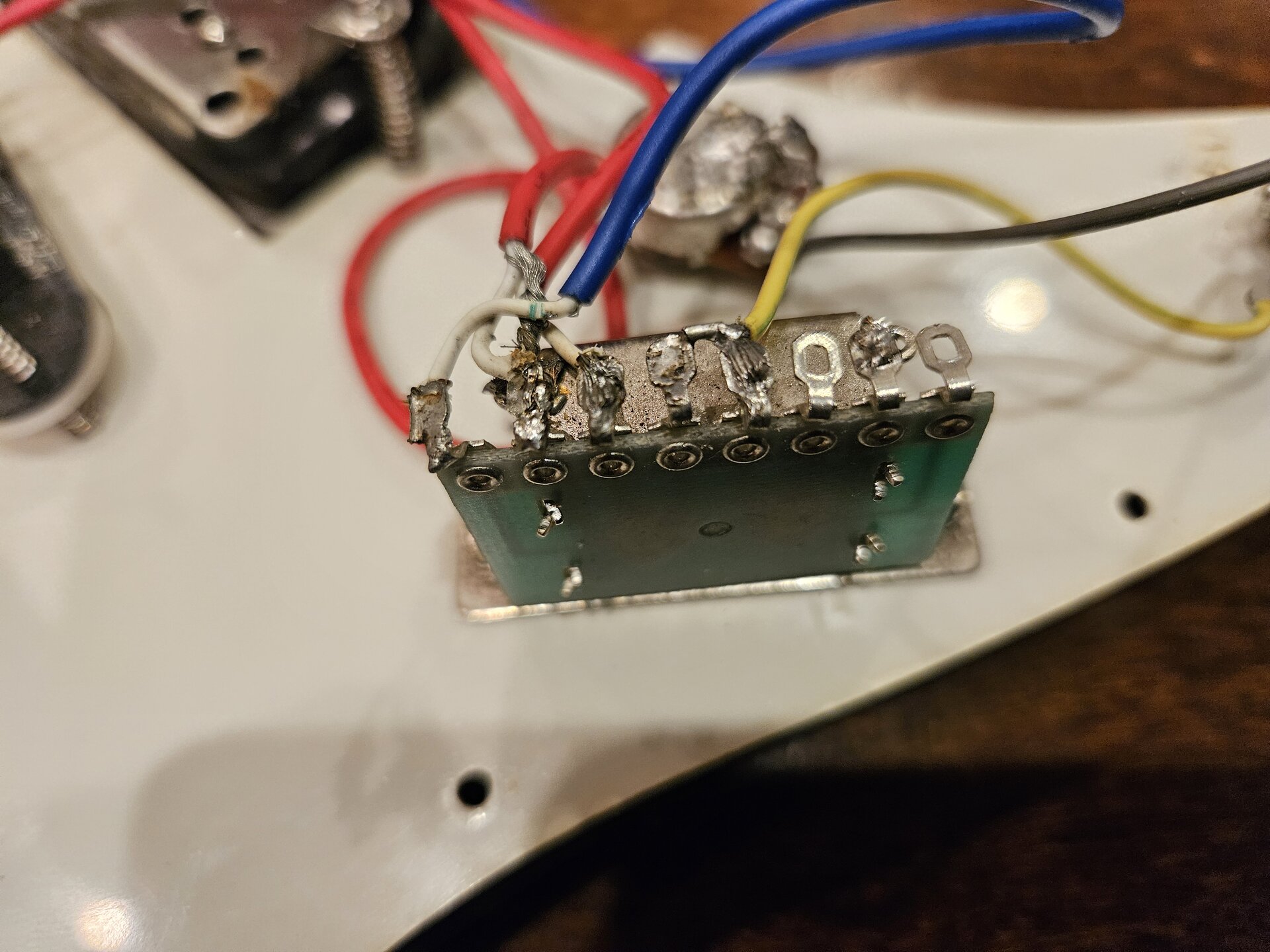

Es wird kein Coil Splitting gewünscht. Der Dreh- und Angel-Punkt ist die Belegung des Schalters
Also Schaltplan oder Bild wäre genehm



[KlampfenTom]

Einfach mal gugeln kann helfen.

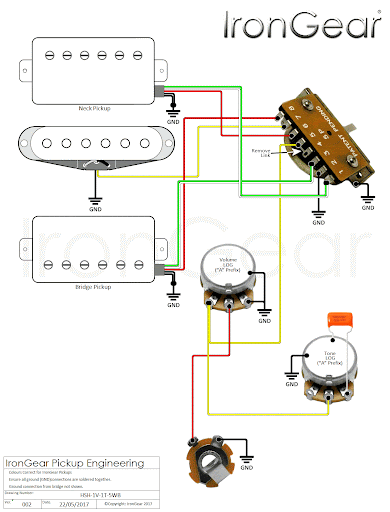

Hier nur 2 von vielen Beispielen



[OldHarry]

Im Anhang findest Du ein PDF, das weiter helfen müsste. Es ist die Doku zur American Deluxe Stratocaster HSH 2013.



[KlampfenTom]

@OldHarry
Die Am Deluxe HSH hat 1 Vol + 2 TonePots, Die Gitte des TE hat 1 V + 1 T



[matthiasaugsten]

Die AM Deluxe hat einen anderen Schalter, aber die Info von Klampfen Tom wird helfen
