So Gitter sind in Arbeit sollten laut Rabe Feinblech mitte nächster Woche bei mir eintreffen.
Beim Thema Monitor habe ich auch noch einen Monitor von Kirstein umgebaut den mir mal ein User geschickt hat im demontierten Zustand.
Demontiert warum?
In einem Thread ging es darum ein 17"-19" Bildschirm in einen Monitor einzubauen,der User hatte aber keine Lust da etwas zu bauen ,statt
dessen hat er den billigsten Monitor beim Kirstein gekauft und aufgeschnitten und den Bildschirm eingebaut.
Letztendlich befriedigte ihn das Ergebniss doch nicht und er gab das Projekt auf.
Ich war in dem Thread auch involviert und er fragte mich per PN ob ich den demontierten Monitor gegen Versandgebühr habe will.
Da ich ja gerne bastel habe ich zugesagt.

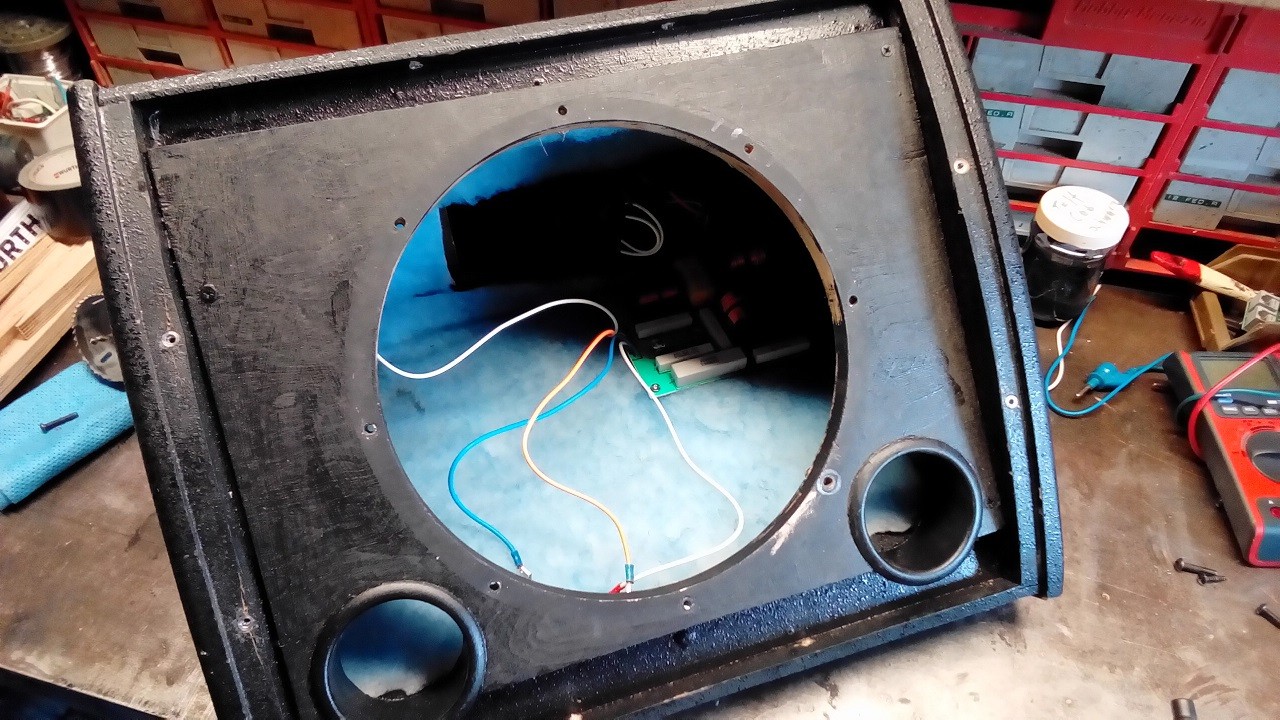

So jetzt lagen die Einzelteil hier bei mir rum und eine Schallwand war ja auch nicht mehr vorhanden.

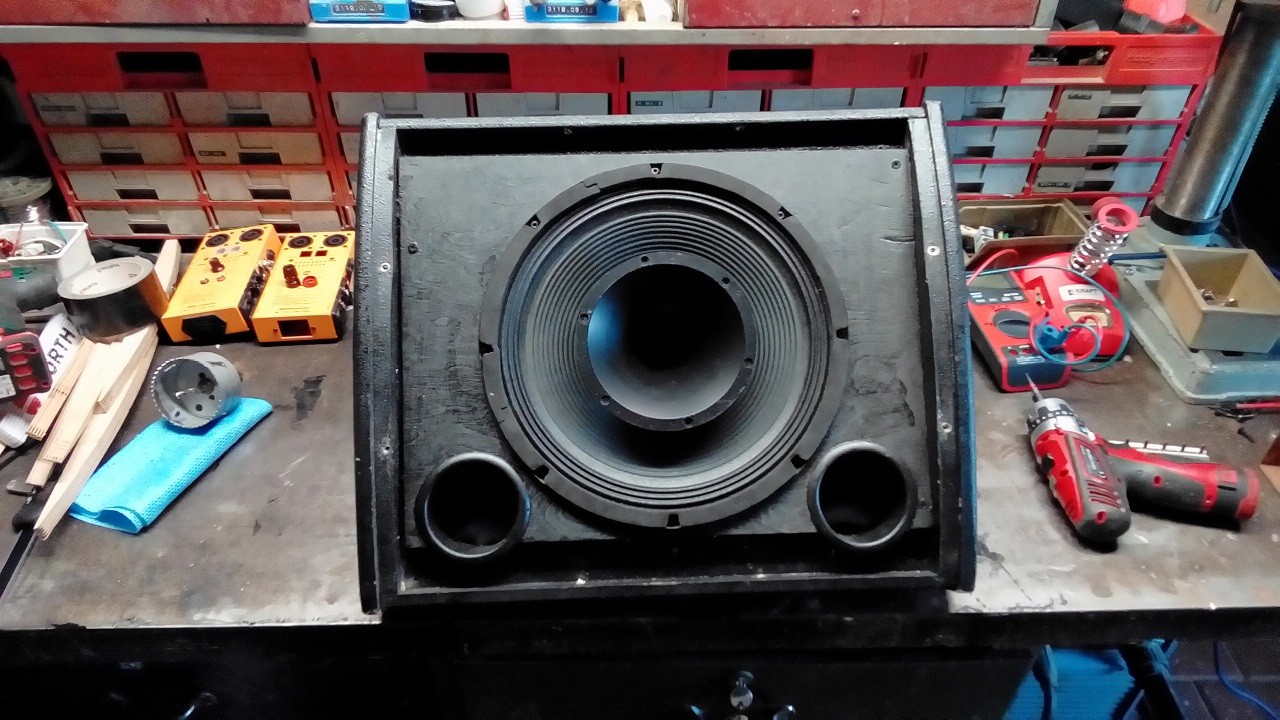

Also erst mal die Schallwand erneuert und alles wieder zusammengebaut.
Ergebniss war etwas ernüchternd.

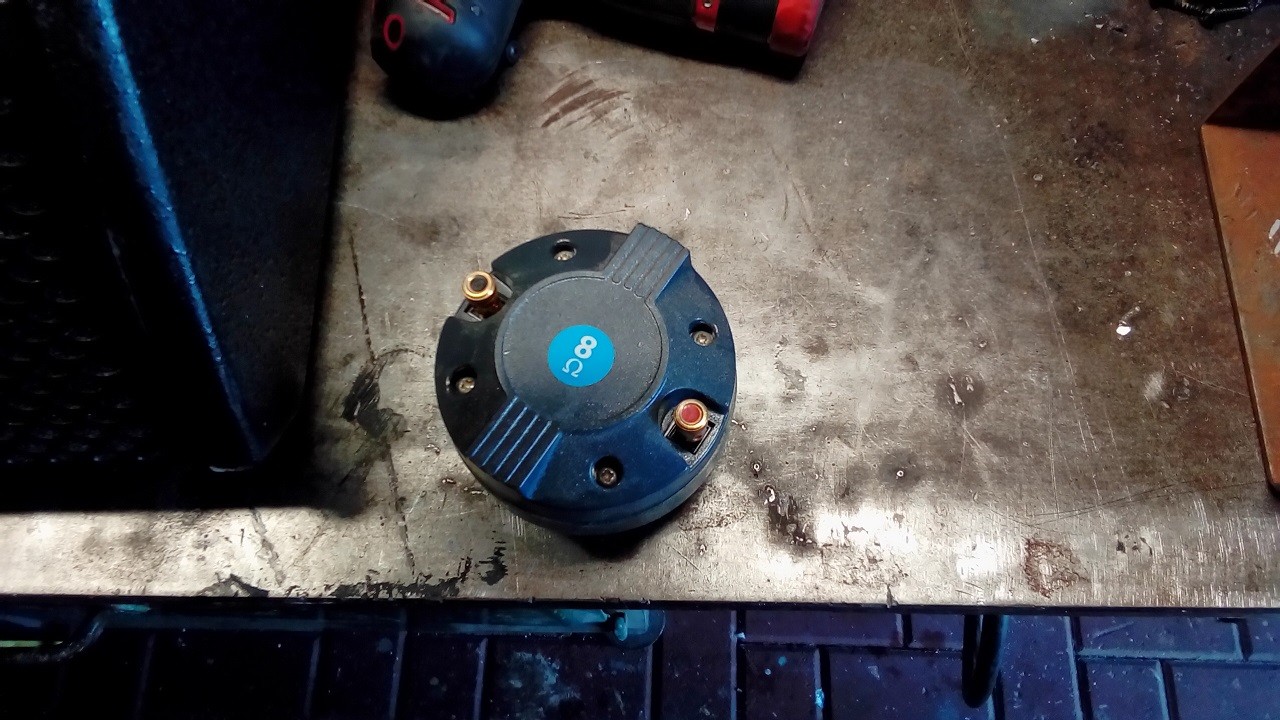

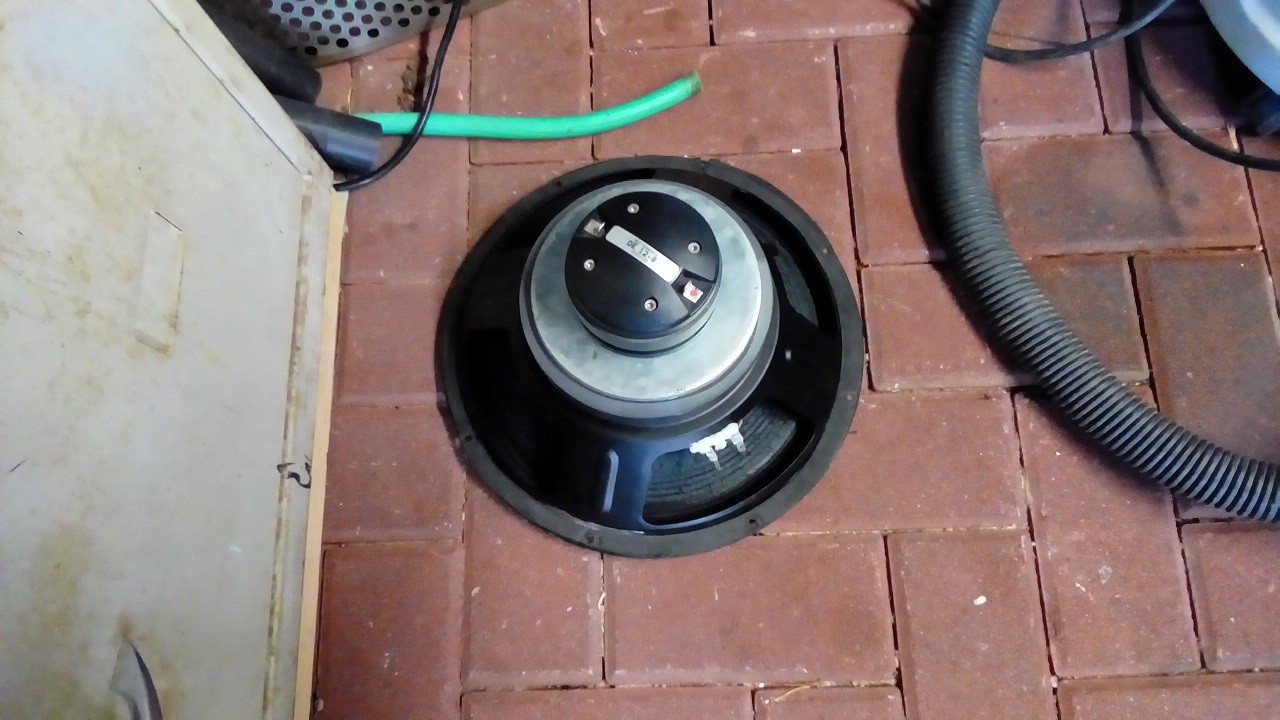

Bei dieser Box handelt es sich um einen sehr günstigen Coax LS,der HT des Coax scheint ein extrem günstiger P-Audio oder
etwas ähnliches.

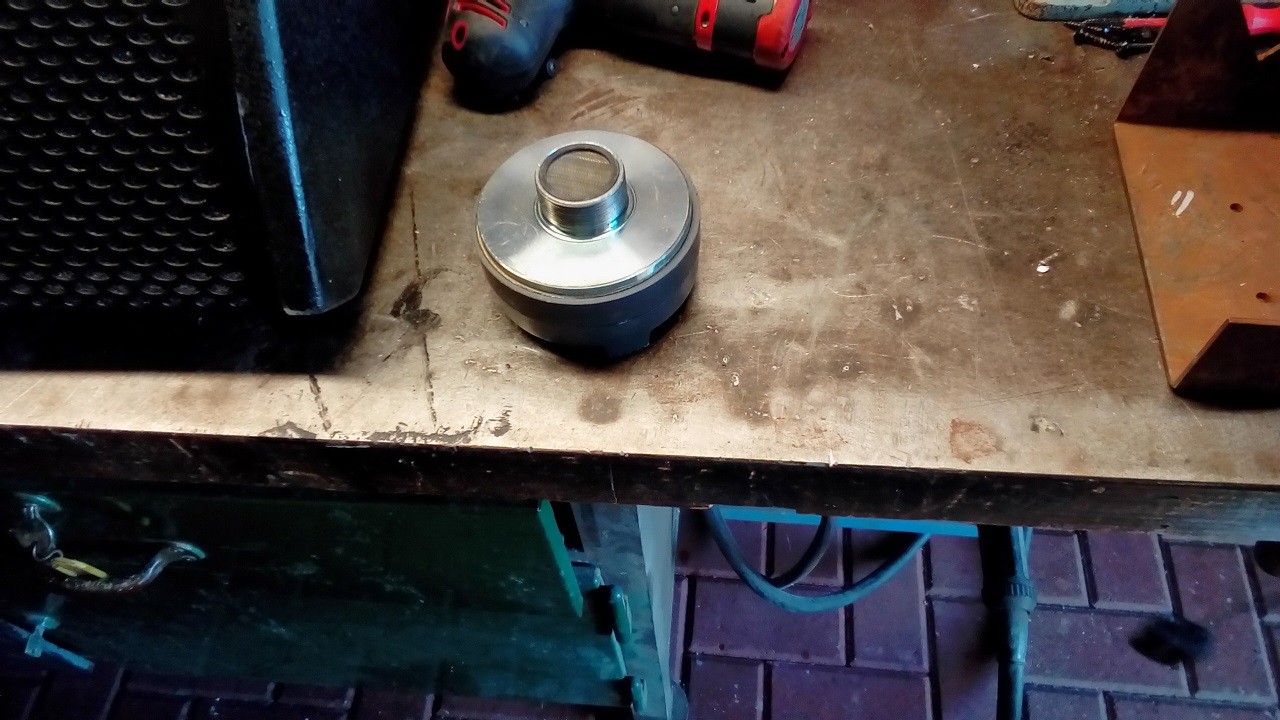

Als erstes habe ich den HT ers.etzt durch einen B&C D12 der hier noch rumlag .
War schon besser aber noch nicht ideal.

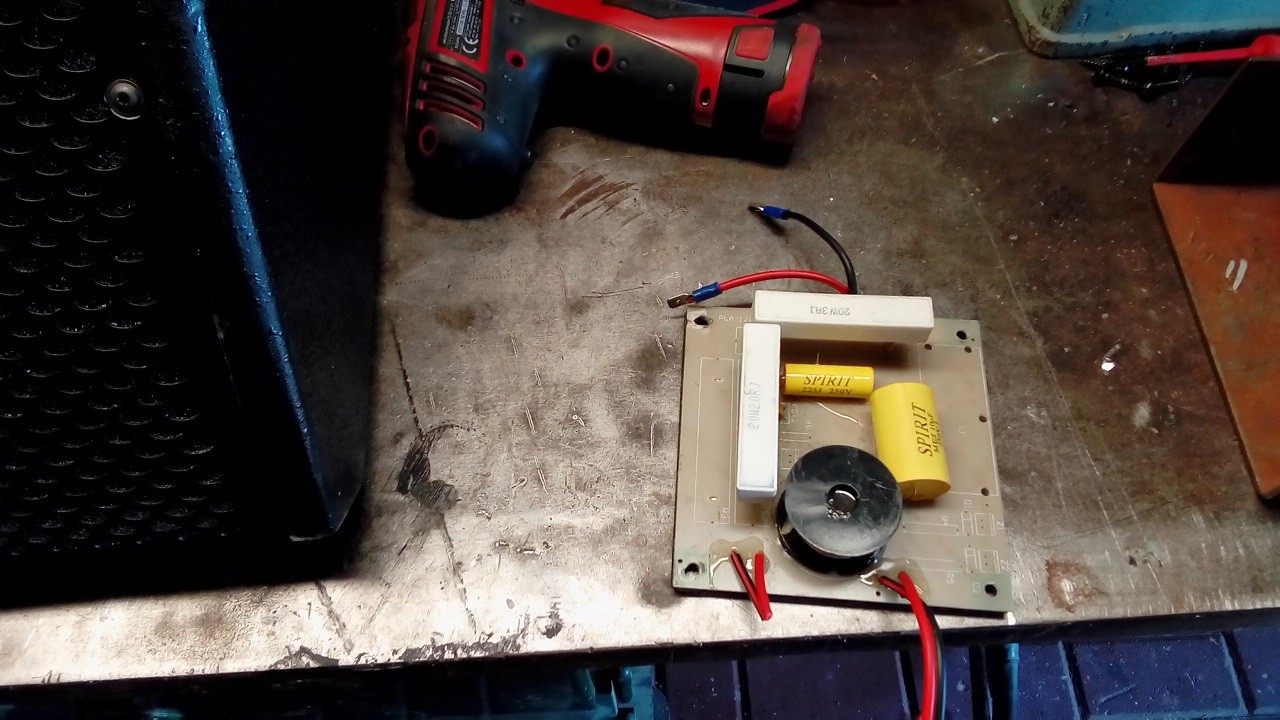

Vom gleichen Bausatz hatte ich auch noch die Frequenzweiche und siehe da das Ergebniss war um längen besser.
Im Gegensatz zum T-Man Monitor der diesen aufgesetzten Trichter nicht hat fehlt bei K-Stein Monitor die Dustcap .Das heisst der Dreck der in die Box fliegt setzt sich genau in den Spalt wo die Spule für den TT
sitzt.Es ist also eine Frage der Zeit wann die festgeht.

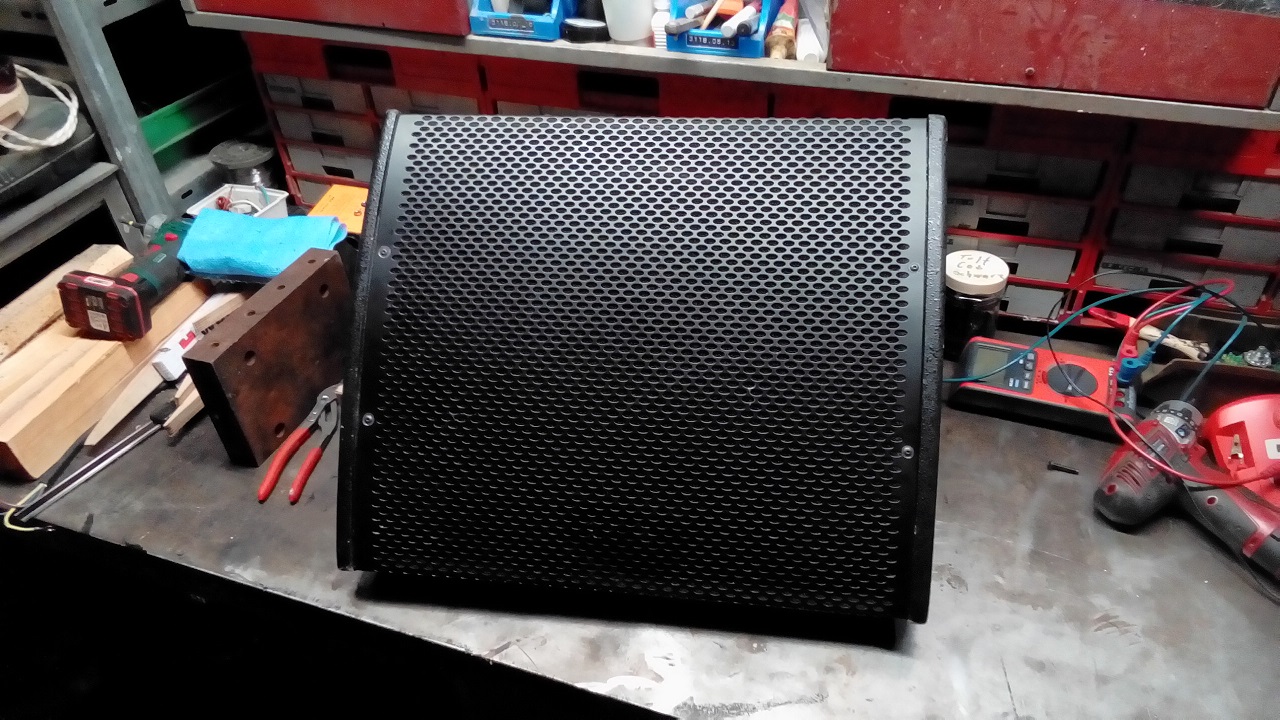

Aufgrund dessen habe ich noch von innen auf das Gitter LS Frontschaum geklebt.

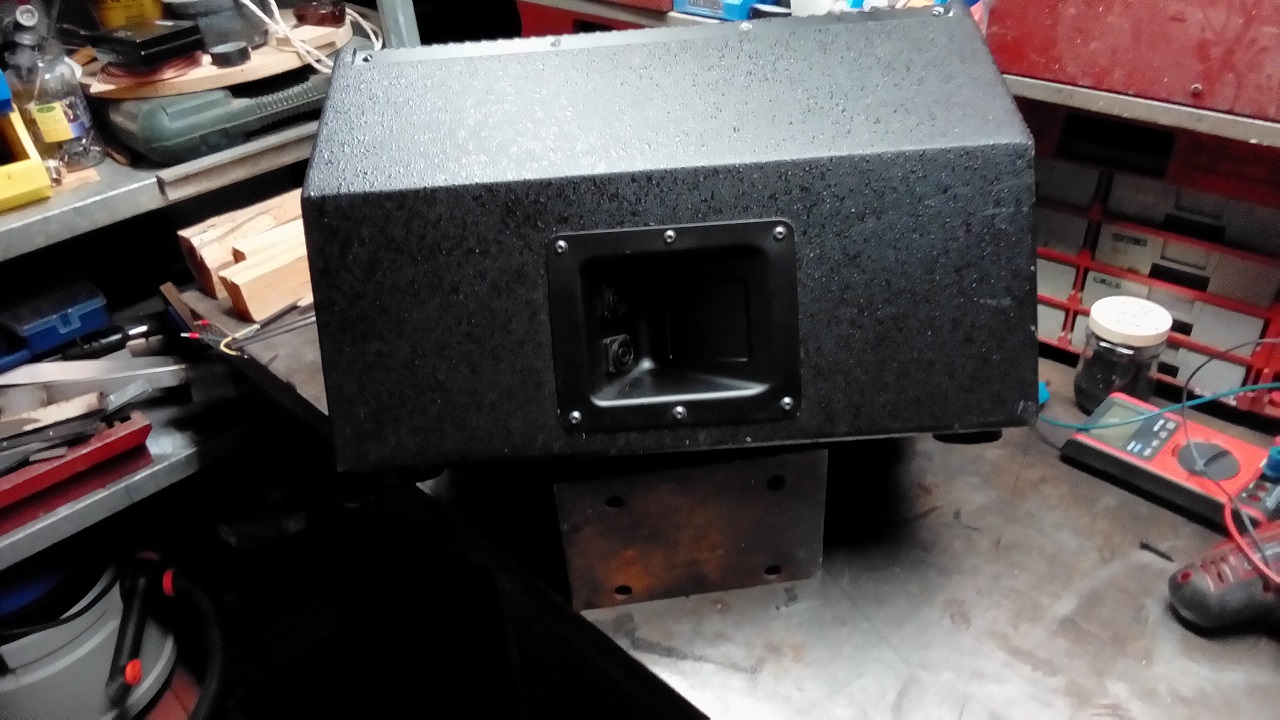

Anschlussterminal erneuert.


Anhänge

  • P_20200831_173346.jpg
    298,4 KB · Aufrufe: 218
  • P_20200831_173401.jpg
    211,2 KB · Aufrufe: 203
  • P_20200831_174218.jpg
    284,2 KB · Aufrufe: 215
  • P_20200831_180740.jpg
    233,6 KB · Aufrufe: 203
  • P_20200831_181429.jpg
    251,5 KB · Aufrufe: 205
  • P_20200831_181443.jpg
    218,9 KB · Aufrufe: 184
  • P_20200903_194754.jpg
    336,2 KB · Aufrufe: 207
  • P_20200903_194707.jpg
    437,6 KB · Aufrufe: 216
Zuletzt bearbeitet:
Rockopa
Rockopa
PA Moderator
Moderator
Zuletzt hier
14.08.22
Registriert
10.12.03
Beiträge
14.704
Kekse
52.051
Ort
Oranienburg

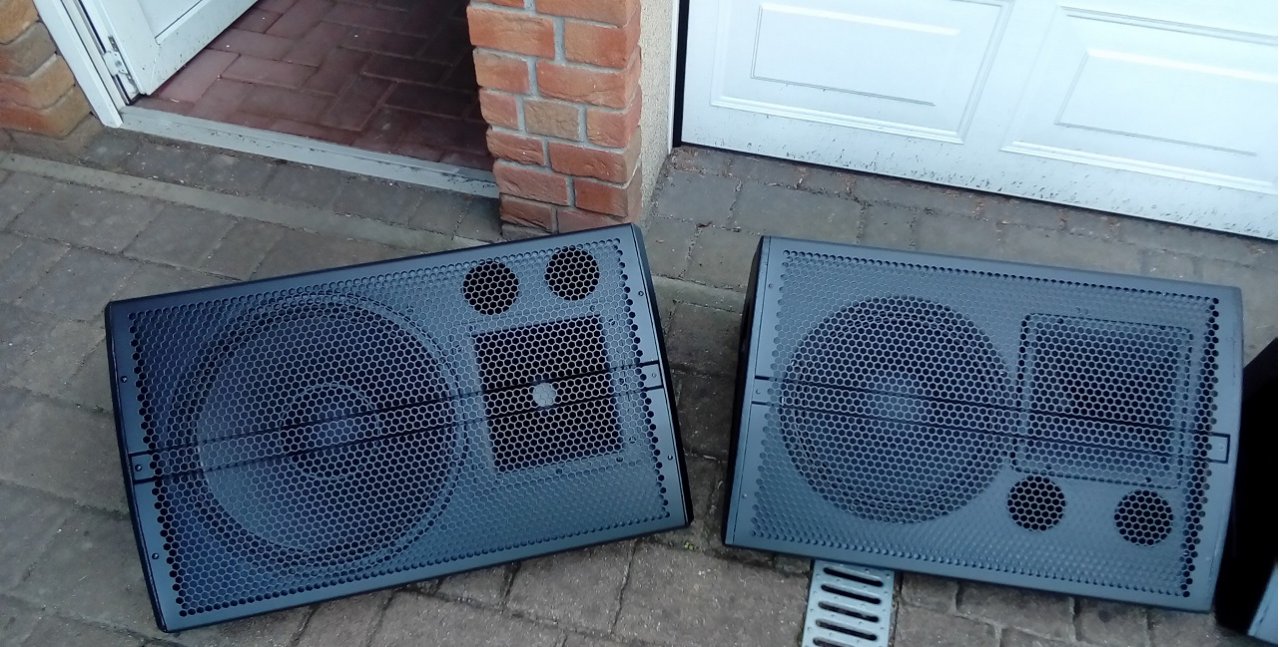

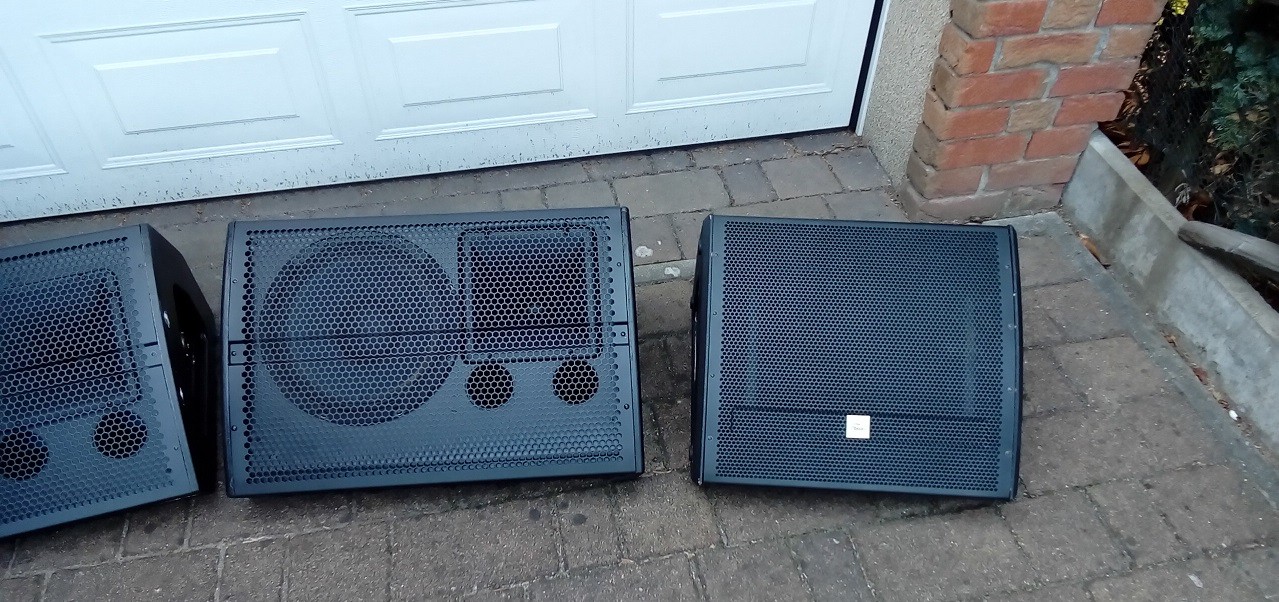

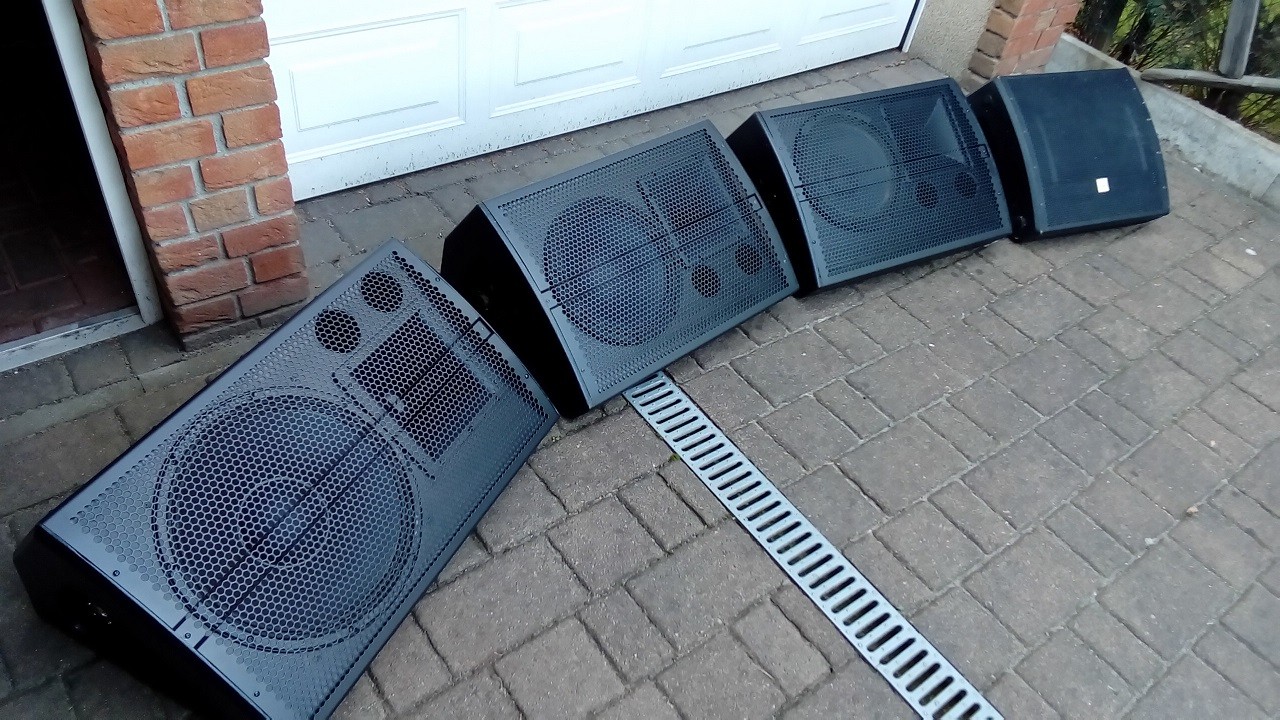

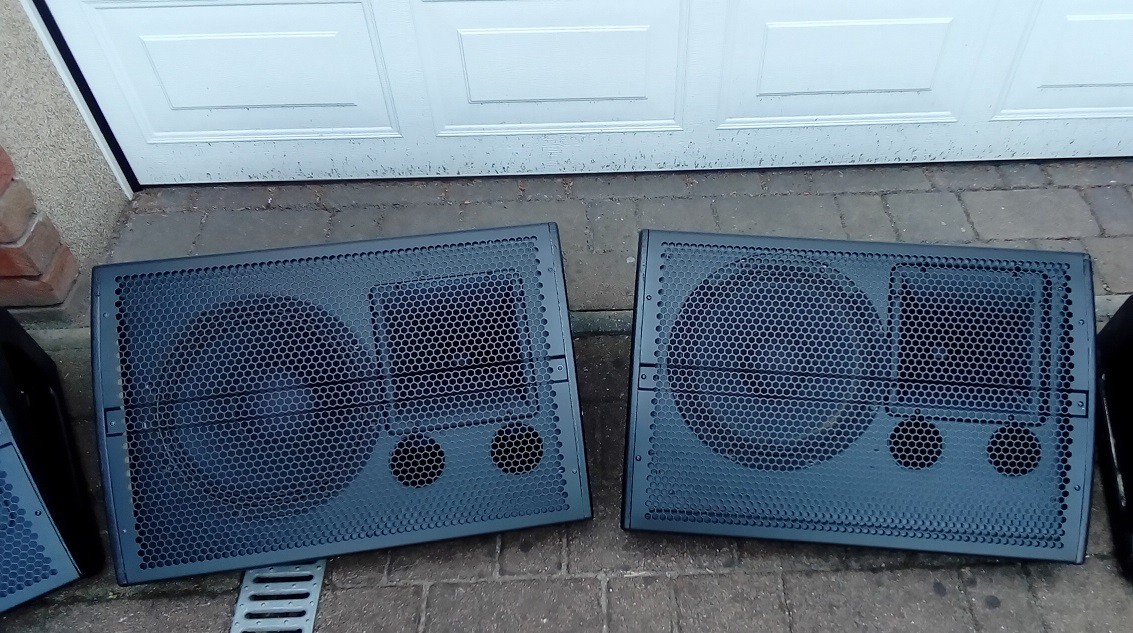

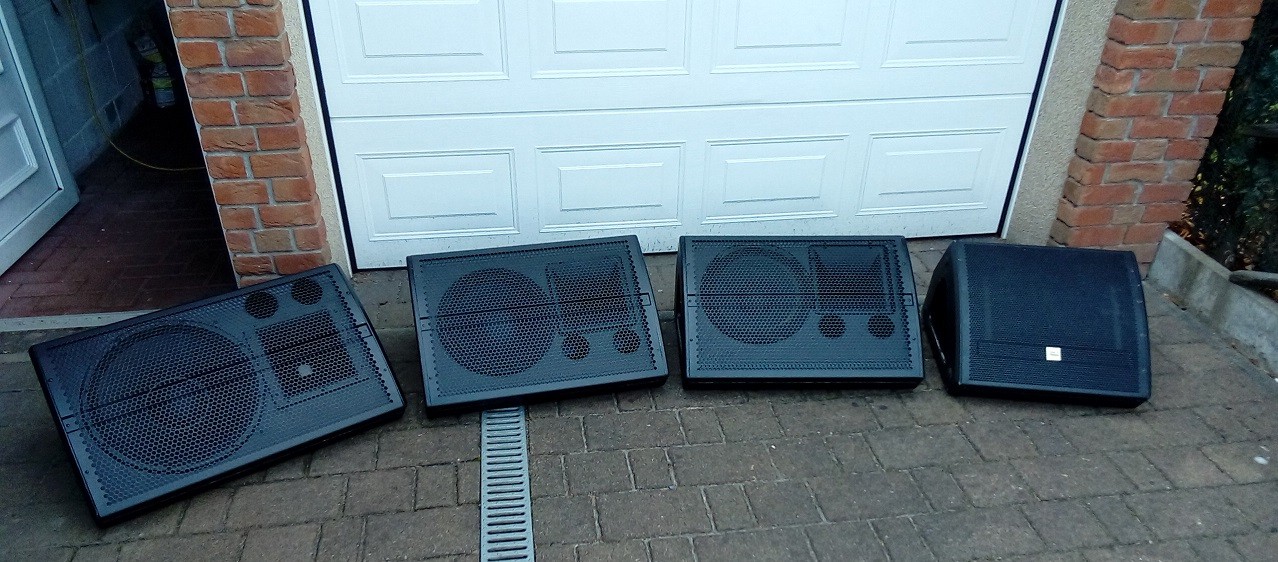

So das Werk ist vollbracht.
Gestern kamen die Gitter von Rabe Feinblech musste erst noch meine Gartenarbeit fertig machen aber dann habe ich mich
auf die Gitter gestürzt.
Bin ebend erst fertig geworden ein paar kleine Ausbesserungsarbeiten stehen noch an und wenn das Wetter es erlaubt dann bekommen die
auch noch die picklige Strucktur per Unterboden Spritzpistole.
Ebendso bekommen Sie auch noch Akustik Schaumstoff von innen auf die Gitter geklebt.
Beim 15"er überlege ich sogar noch das noch zwei mal als Top zu bauen,der gefällt mir sehr gut vom Klang.
Der klingt Flat schon richtig gut.


Anhänge

  • P_20200911_160100.jpg
    244,9 KB · Aufrufe: 255
  • P_20200911_160122.jpg
    189,9 KB · Aufrufe: 233
  • P_20200911_160116.jpg
    272,5 KB · Aufrufe: 209
  • P_20200911_160110.jpg
    286,1 KB · Aufrufe: 214
  • P_20200911_160138.jpg
    328,8 KB · Aufrufe: 225
  • Gefällt mir
Reaktionen: 6 Benutzer
L
lini
HCA PA-Praxis & LS-Selbstbau
HCA
Zuletzt hier
14.08.22
Registriert
16.11.03
Beiträge
2.654
Kekse
3.275
Ort
95032 Hof
Wenn die so klingen wie sie aussehen... :great::rock::claphands:

hanne
hanne
Registrierter Benutzer
Zuletzt hier
18.02.22
Registriert
02.11.03
Beiträge
178
Kekse
1.047
Mmmh - nun habe ich mich extra auf den langen Weg nach Neuruppin gemacht, gesehen habe ich jedoch ganz andere Boxen von Dir! :rolleyes:

Zuletzt bearbeitet von einem Moderator:
Rockopa
Rockopa
PA Moderator
Moderator
Zuletzt hier
14.08.22
Registriert
10.12.03
Beiträge
14.704
Kekse
52.051
Ort
Oranienburg
Ich hatte noch ein LS Gitter rumliegen und einen 1,4" HT samt 50°x60° Horn,da mir der 15"/1,4" Monitor richtig gut gelungen ist dachte ich mir bastel einfach noch einen.
Der 15 W700 von Eighteensound hat aber leider die 200€ Marke durchbrochen,deshalb habe ich mich entschlossen es mit dem Oberton 15 B450 zu probieren.
Rohbau der Box ist abgeschlossen jetzt kommt das Feintung und die Anfertigung der FW,das kann sich aber noch etwas ziehen.
Wenn die Box fertig ist geht es hier mit den Infos weiter.

Zuletzt bearbeitet:
  • Gefällt mir
  • Interessant
Reaktionen: 3 Benutzer
HIFI-KILLER
HIFI-KILLER
Registrierter Benutzer
Zuletzt hier
12.08.22
Registriert
05.05.20
Beiträge
462
Kekse
731
Ort
Odenwald
das wird n echt Fettes Teil , das reicht locker fürne Dj-Party PA

Rockopa
Rockopa
PA Moderator
Moderator
Zuletzt hier
14.08.22
Registriert
10.12.03
Beiträge
14.704
Kekse
52.051
Ort
Oranienburg

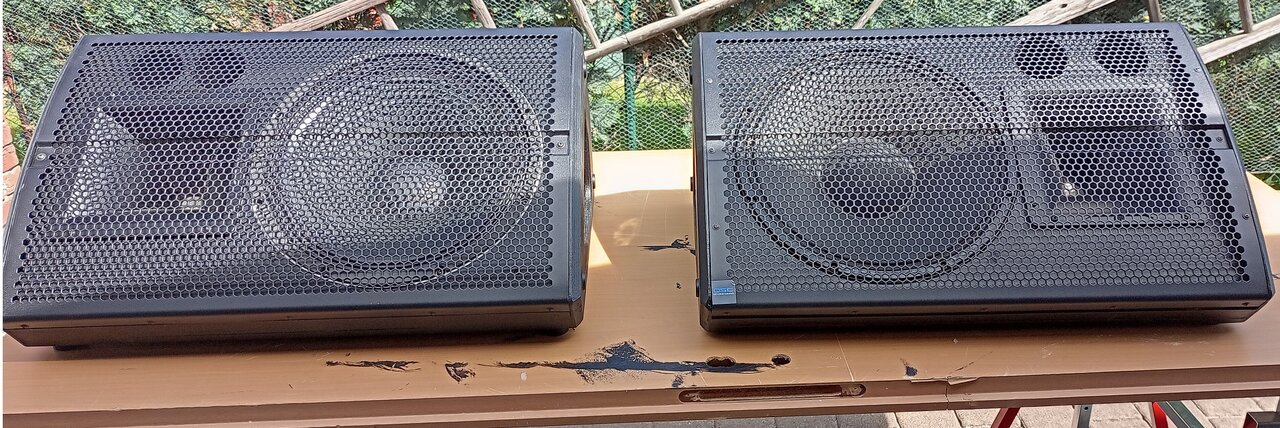

So fertig.
Hier sieht man das es wirklich zwei Stück sind.
Und immer noch ein Haufen Restbestände rumliegen.
2x HT B&C DE 254 TN
2xHorn Eighteensound XR1496
1x RCF Horn HF96
1xFane Horn ELH 006
1xEighteensound XT 1464
1x 15 LW1400
1x12MB 600
2xEminence Beta 12 LTA
1x Faital M5N8-80


Anhänge

  • 2 Monitore.jpg
    2 Monitore.jpg
    236,6 KB · Aufrufe: 65
Zuletzt bearbeitet:
  • Gefällt mir
  • Wow
Reaktionen: 4 Benutzer
L
lini
HCA PA-Praxis & LS-Selbstbau
HCA
Zuletzt hier
14.08.22
Registriert
16.11.03
Beiträge
2.654
Kekse
3.275
Ort
95032 Hof
Ich kann mich nur wiederholen: Wenn die so klingen, wie sie aussehen... :great: :rock:

Rockopa
Rockopa
PA Moderator
Moderator
Zuletzt hier
14.08.22
Registriert
10.12.03
Beiträge
14.704
Kekse
52.051
Ort
Oranienburg
Wenn Du in der Nähe bist komm einfach vorbei.

the flix
the flix
Helpful & Friendly User
HFU
Zuletzt hier
14.08.22
Registriert
13.11.05
Beiträge
5.589
Kekse
46.997
Ort
Weissach im Tal
Gibt es eigentlich Messungen oder steht die Frequenzweiche noch aus?

HIFI-KILLER
HIFI-KILLER
Registrierter Benutzer
Zuletzt hier
12.08.22
Registriert
05.05.20
Beiträge
462
Kekse
731
Ort
Odenwald
wow sind die schööön!!!!
un extra fett!
da kann keiner meckern!

:hail:
:hail::hail::hail::juhuu::claphands::claphands::claphands::claphands::hi5::moose_head::claphands::cheer::m_git1:

Rockopa
Rockopa
PA Moderator
Moderator
Zuletzt hier
14.08.22
Registriert
10.12.03
Beiträge
14.704
Kekse
52.051
Ort
Oranienburg
Gibt es eigentlich Messungen oder steht die Frequenzweiche noch aus?
Rudimentär schon vorhanden bin noch am optimieren.
Habe den B&C HT wieder ausgebaut und gegen einen Beyma getauscht.
Die passen besser zum TD365.
Für die Kombi CD 1014FE und TD365 existiert schon eine Weiche an die ich mich orientieren kann ,ich muss ja nicht das ganze Rad neu erfinden.
Das Problem im Moment ist das meine Spulenwerte die ich brauche nicht lieferbar sind.
Musste schon einzelne Werte aus vorhandenem Material kombinieren.

Zuletzt bearbeitet:
the flix
the flix
Helpful & Friendly User
HFU
Zuletzt hier
14.08.22
Registriert
13.11.05
Beiträge
5.589
Kekse
46.997
Ort
Weissach im Tal
Die Bauteilknappheit beherrscht die Welt, es ist ein Krampf zur Zeit.
Legst du deine Weichen so aus, dass die Box schon flat spielt oder wird noch per Controller entzerrt?

Rockopa
Rockopa
PA Moderator
Moderator
Zuletzt hier
14.08.22
Registriert
10.12.03
Beiträge
14.704
Kekse
52.051
Ort
Oranienburg
Legst du deine Weichen so aus, dass die Box schon flat spielt oder wird noch per Controller entzerrt?
Man könnte noch mit Controller nachhelfen ist dann aber immer darauf angewiesen.

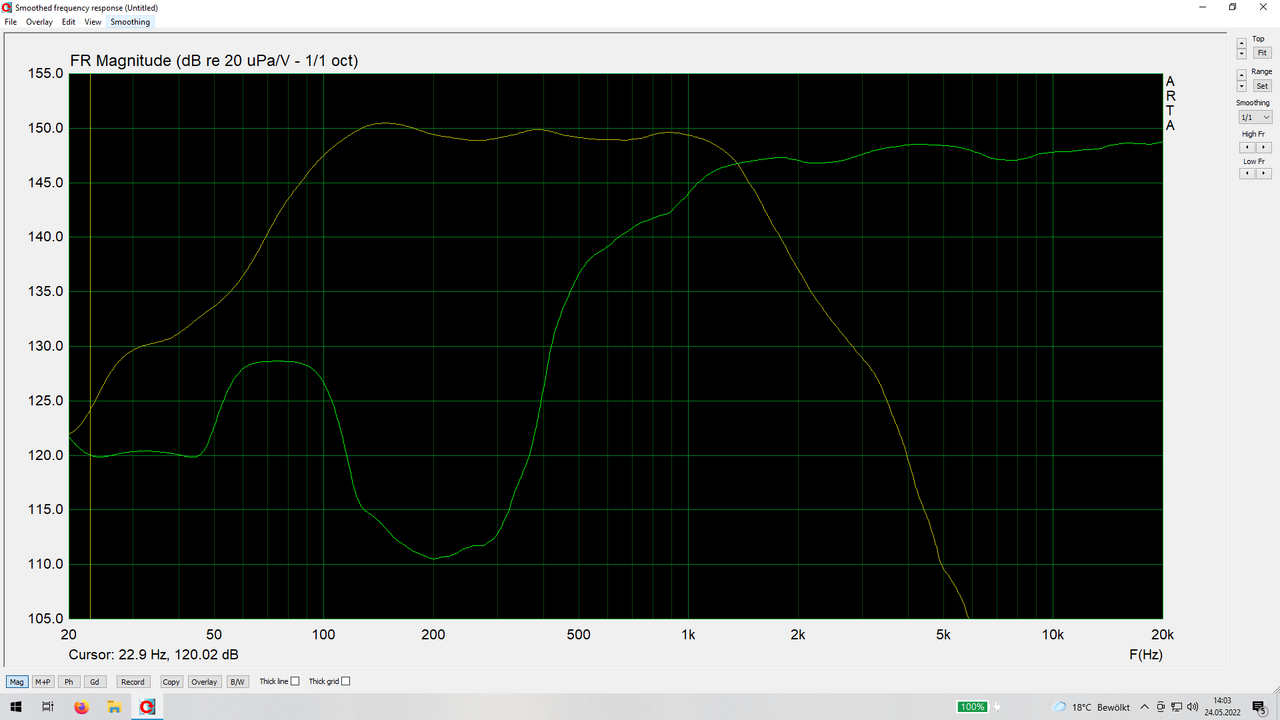

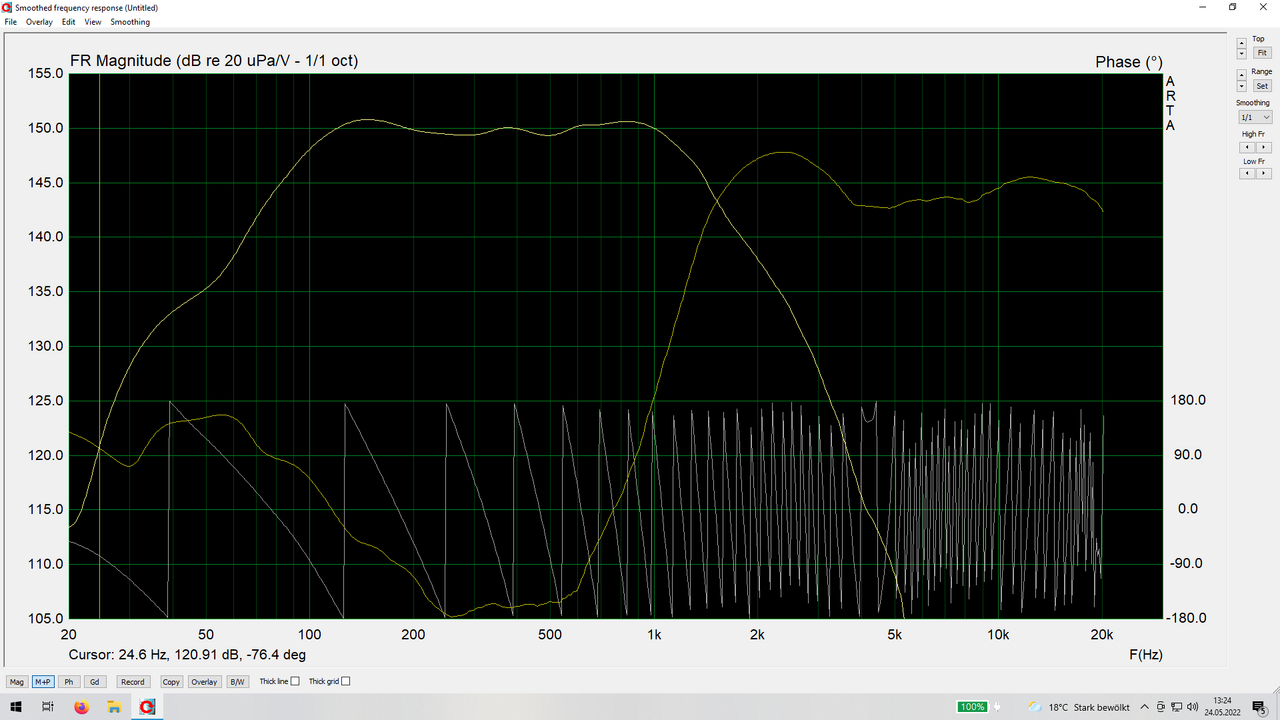

Habe heute mal schnell drüber gemessen.

1.Oberton 15 B450 ;HT Beyma CD1014 FE;Beyma Horn TD365
2.Eigtheensound 15W700 ;BC 254 TN;Beyma Horn TD365


Anhänge

  • Screenshot (5).png
    Screenshot (5).png
    211,1 KB · Aufrufe: 48
  • Screenshot (11).png
    Screenshot (11).png
    142,8 KB · Aufrufe: 47
Rockopa
Rockopa
PA Moderator
Moderator
Zuletzt hier
14.08.22
Registriert
10.12.03
Beiträge
14.704
Kekse
52.051
Ort
Oranienburg

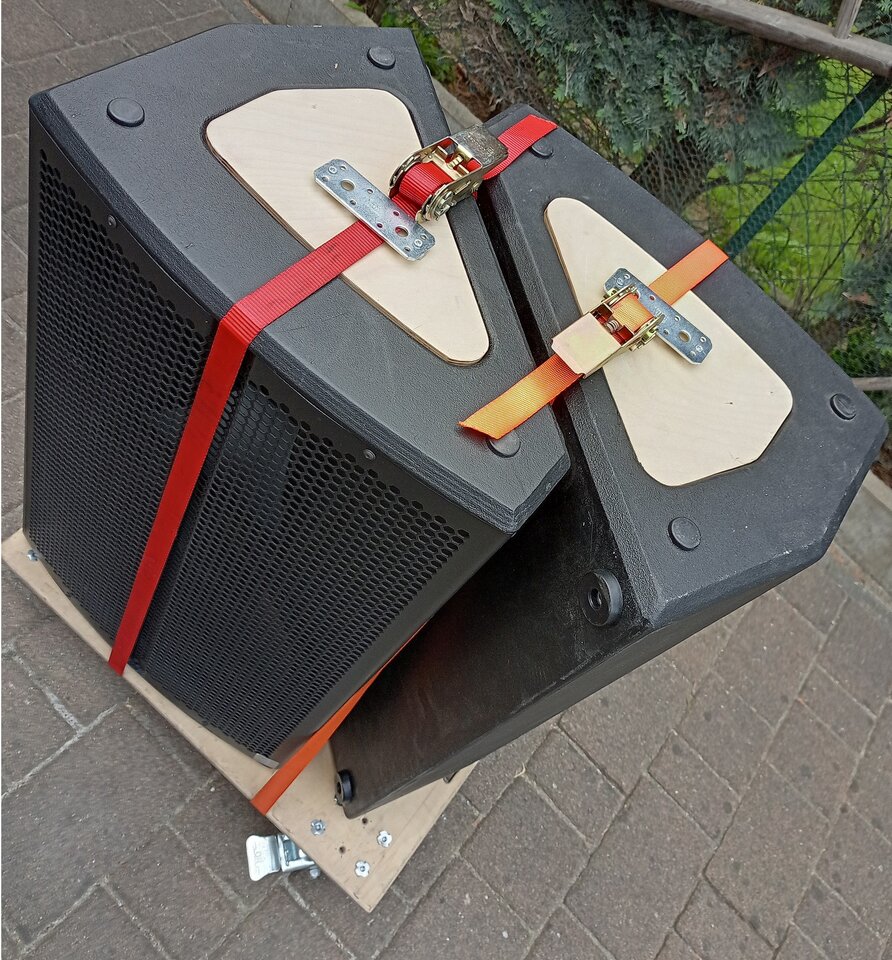

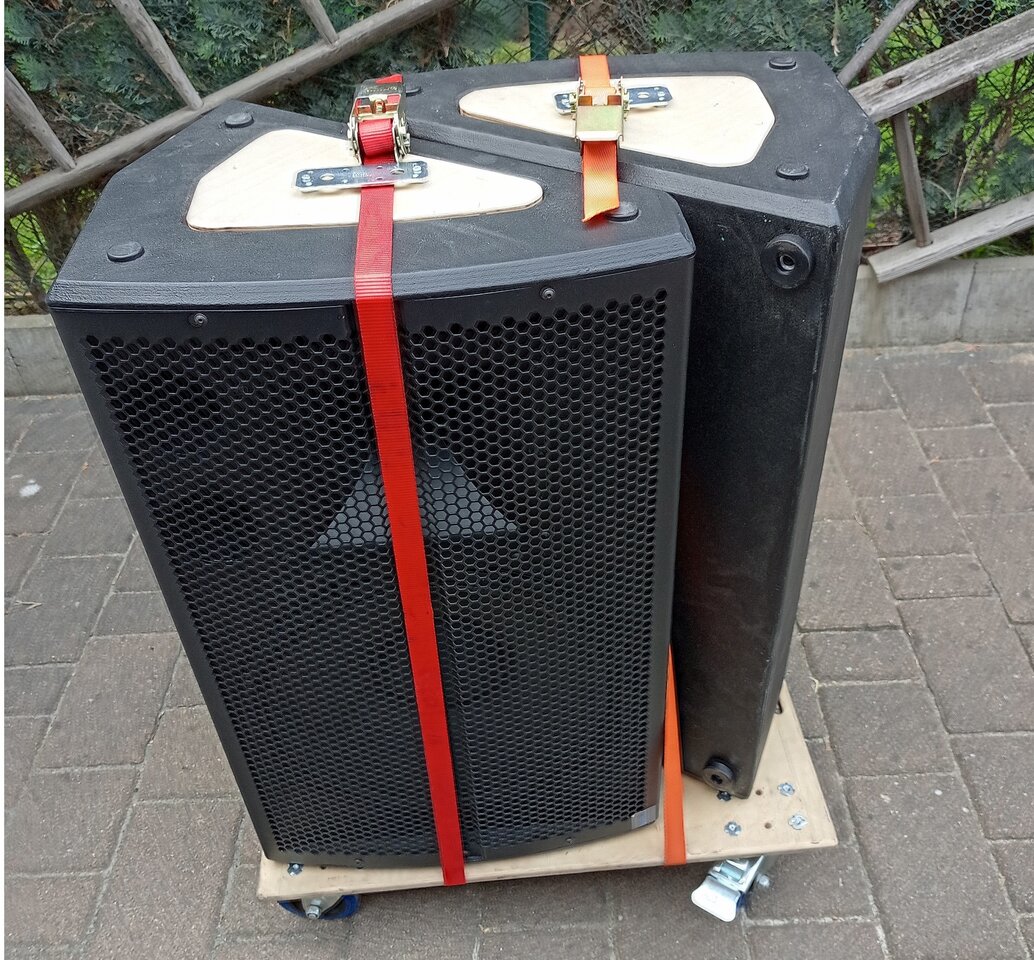

Die 15"er sind mir eigentlich zu schwer,ND Chassis wären prima gewesen.
Deshalb habe ich die jetzt auf ein Rollbrett geschnallt.
Ist noch nicht die endgültige Lösung,denn so richtig zufrieden bin ich noch nicht.

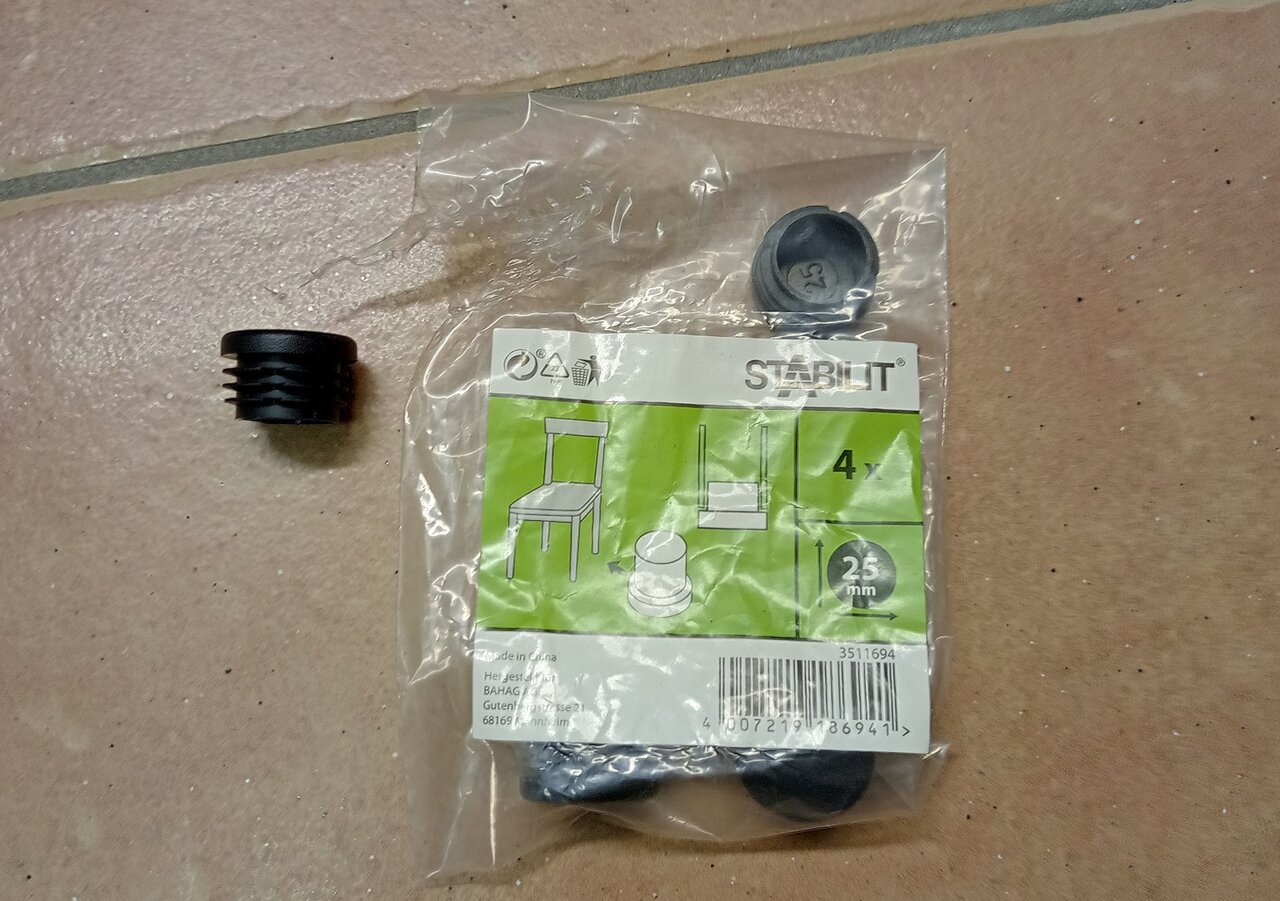

Wie man auch sieht habe ich an den Seiten noch so eine Art Möbelgleiter angebracht,damit wenn man die Box auf der Seite abstellt Sie nicht unnötig verschrammt.
Ja ich weiss so PA Material muss immer ein bisschen abgerockt aussehen,aber nicht bei mir.


Anhänge

  • IMG_20220530_184600.jpg
    272,5 KB · Aufrufe: 51
  • IMG_20220530_184608.jpg
    232,6 KB · Aufrufe: 49
  • IMG_20220530_193410.jpg
    206,6 KB · Aufrufe: 49
  • Gefällt mir
Reaktionen: 1 Benutzer
L
lini
HCA PA-Praxis & LS-Selbstbau
HCA
Zuletzt hier
14.08.22
Registriert
16.11.03
Beiträge
2.654
Kekse
3.275
Ort
95032 Hof
Sogar mit passenden Haltern für die Spanngurte. Nobel, nobel... :great::hail:

Rockopa
Rockopa
PA Moderator
Moderator
Zuletzt hier
14.08.22
Registriert
10.12.03
Beiträge
14.704
Kekse
52.051
Ort
Oranienburg
Merkt man eigentlich das ich so ein Baumarktfetisch habe?

  • Haha
  • Gefällt mir
Reaktionen: 2 Benutzer
L
lini
HCA PA-Praxis & LS-Selbstbau
HCA
Zuletzt hier
14.08.22
Registriert
16.11.03
Beiträge
2.654
Kekse
3.275
Ort
95032 Hof
Nur gaaanz minimal :tongue:
