Serien, Reihen und Parallelschaltung von Lautsprecherchassis: Gesamtimpedanz?

[Maxxitvocal]

Hallo,

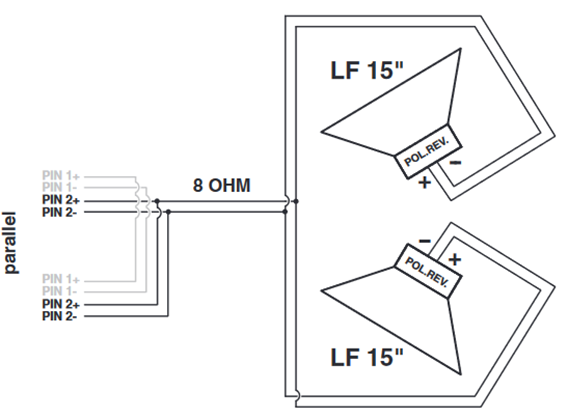

ich habe hier ein Verständnisproblem. In dem Diagramm werden zwei 4 Ohm Chassis verdrahtet und am Ende soll da eine Gesamtimpedanz von 8 Ohm herauskommen.
Für mich sieht das aber wie eine Parallelschaltung aus und ich hätte doch dann 2 Ohm Gesamtimpedanz.
Wo ist der Fehler???



[omnimusicus]

Das Diagramm scheint nicht zur Aufgabenstellung zu passen ;-)

Du hast richtig erkannt, daß im Diagramm eine Parallelschaltung vorliegt. Bei zwei 4-Ohm-Speakern kommst Du da auf 2 Ohm.

Für eine Reihenschaltung, die zusammen auf 8 Ohm kommt, bräuchtest Du dann ein anderes Diagramm.



[Maxxitvocal]

Danke für die schnelle Antwort. Das Diagramm habe ich aus der Bedienungsanleitung von TW-Audio B30. Meines Wissens werden da zwei 18sound 15nd930 in der 4 Ohm Version verbaut, zumindest bei der ursprünglichen Variante.
https://www.twaudio.de/wp-content/uploads/2016/06/TW_AUDiO_B30_operating_manual_DE_1.0.pdf



[omnimusicus]

Dann passen die Informationen nicht recht zusammen.
In der Bedienungsanleitung steht nichts von 4 Ohm, das spricht für mich einfach dafür, daß hier 16-Ohm-Speaker verwendet werden.

Es ist nicht ausgeschlossen, daß früher mal was anders war ... aber dann ist es jetzt anders ;-)



[Maxxitvocal]

Dann wäre jetzt die 1 Millionen Euro Frage: Was genau wird da aktuell verbaut?



[omnimusicus]

Wem willst Du die Million zahlen ? ;-)
Und was ist Dein eigentlicher Anlaß der Frage ?



[Maxxitvocal]

Ich würde die Teile gern nachbauen und wenn möglich in der aktuellen Version.
