Shure SM 58 XLR Buchse austauschen?!

[~Siempre~]

Ich hoffe, dass ich hier richtig bin.... Hier mein Problem:

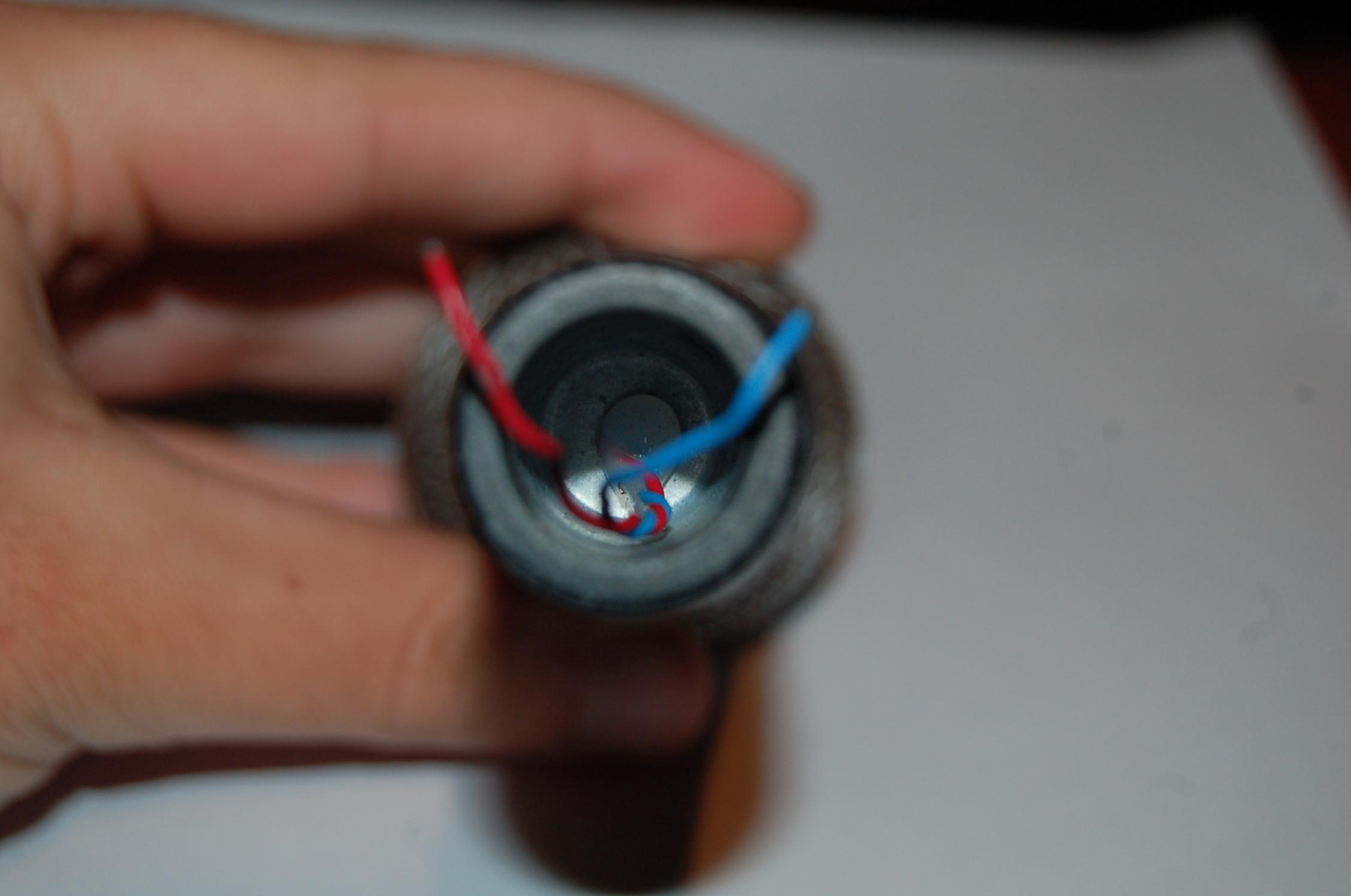

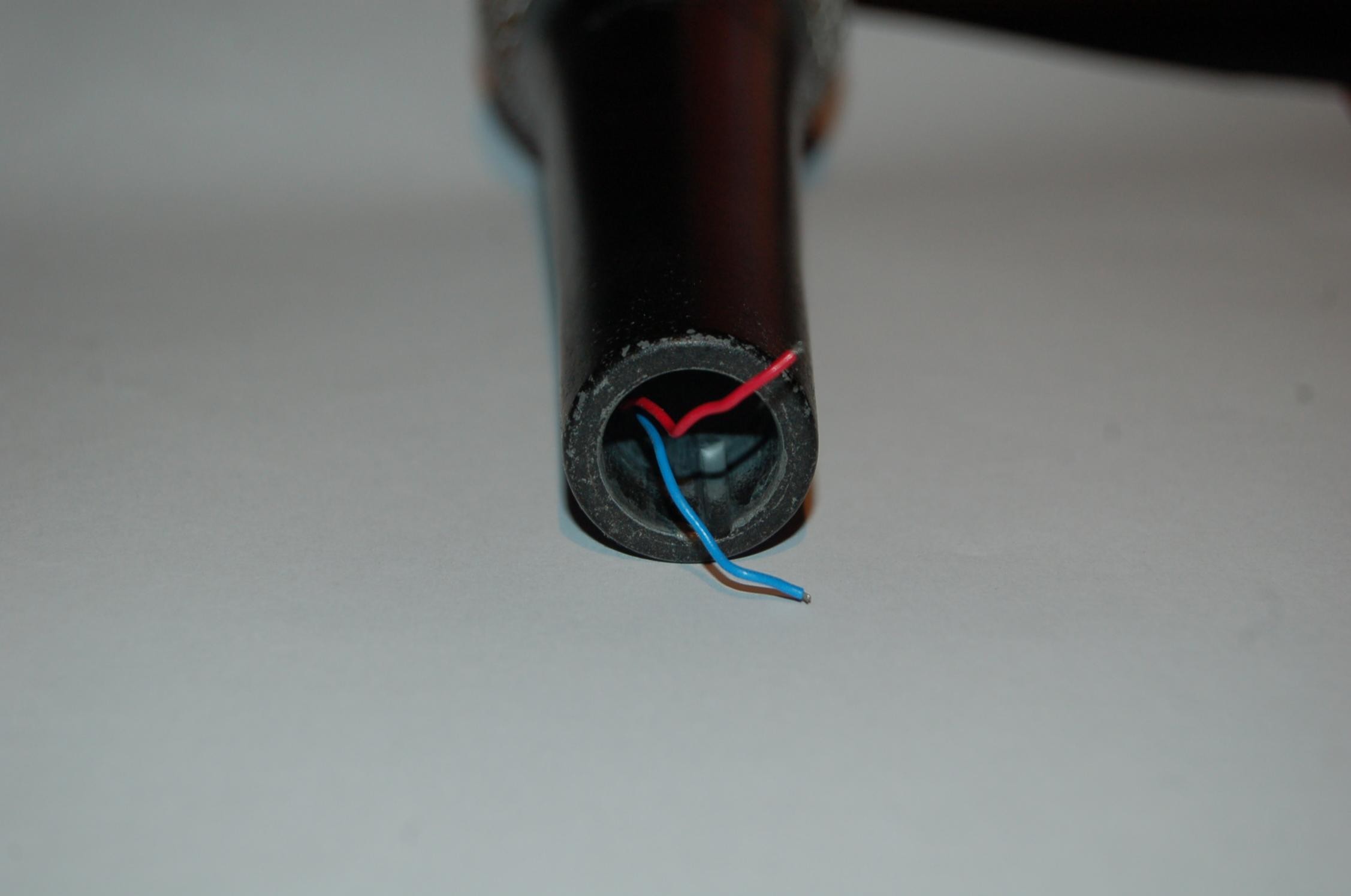

Ich habe ein älteres Shure* SM 58 bekommen, das angeblich perfekt funktioniert hat, bis das Mikro ordentlich was abbekommen hat und dabei der Korb beschädigt wurde und die XLR Buchse abhanden gekommen ist. Ich habe mal 2 Fotos gemacht. Es stehen unten 2 Kabel raus, eins rot, eins blau. Fehlt da schon allein ein Kabel oder bilde ich mir das nur ein, weil ein XLR Anschluss 3 Pins hat. Könnte man also probieren eine neue Buchse (https://www.thomann.de/de/shure_xlr_buchse_fuer_sm58.htm*) anzulöten, einen neuen Korb spendieren und es könnte wieder funktionieren?
Danke schon mal



[rogerG]

Hallo, nehmen wir mal an, die Klinke auf dem Bild ist das Mikro,...so würde ich es einfach mal probieren

http://www.infoseite.at/daten/technik/technik_steckerbelegungen/mikrofonkabel/mikrofonkabel_xlr_monoklinke.jpg


viel Erfolg



[~Siempre~]

also ist es auf jeden Fall so, dass das Mikro wirklich nur 2 solche Kabel hat. Dann werde ich mal eine solche Buchse ordern und das mal bei jemandem in Auftrag geben, der etwas mehr Ahnung hat als ich



[andi85]

Wenn du das Ersatzteil für die XLR-Buchse bekommst, wirst du sehen, dass Pin 1 mit dem Gehäuse verbunden wird. 2 und 3 sind dann + und - von der Kapsel.

Also alles bestens mit deinem '58
Ahnung braucht man nicht wirklich, ein bisschen löten können und eine ruhige Hand sind genug.



[~Siempre~]

Vielen Dank für eure schnelle Hilfe!



[Juloo]

Ja Andi hat Recht
Bei XLR Buchsen Gilt
1:Masse
2lus
3:Minus
eig einfach zu merken
greez
