Simpler ADSR-Generator

[Parkchemiker]

Hallo,

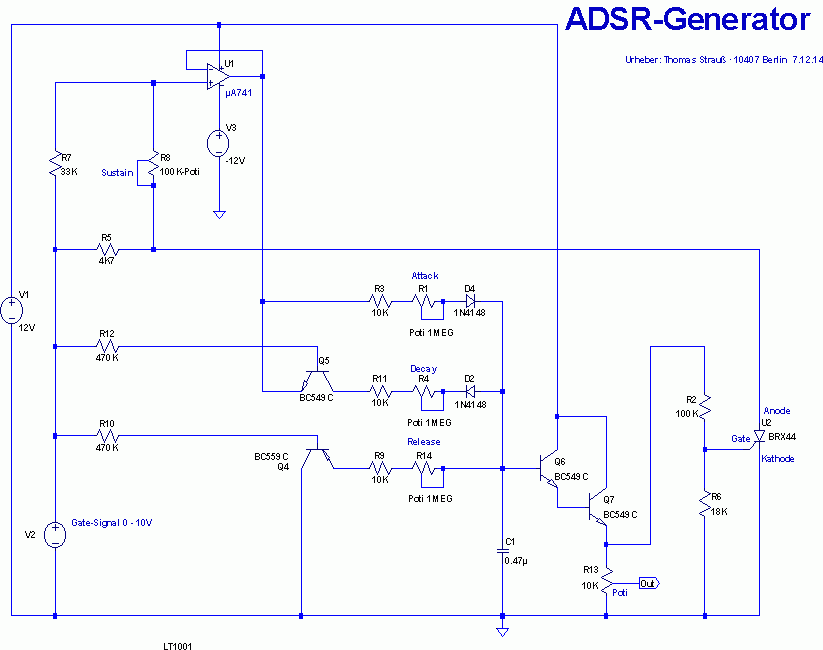

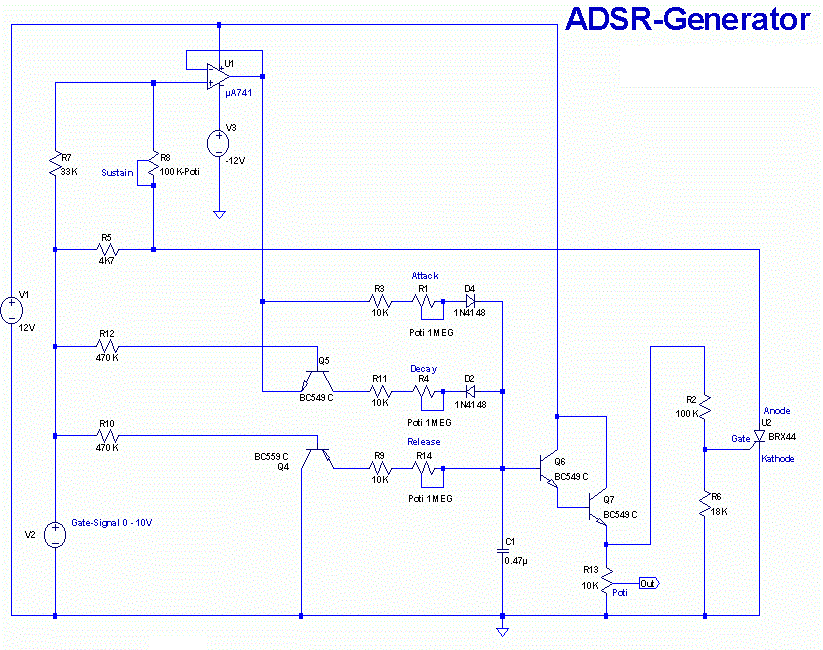

schon vor einiger Zeit habe ich einen einfachen ADSR-Generator entwickelt, der als Besonderheit einen SCR enthält - einen Silicon Controlled Rectifier - also Kleinleistungsthyristor. Zum Triggern verwendet die Schaltung einen Pegel-Anstieg von 0V auf ca. +10V. Auch andere SCRs sind geeignet, dann muss jedoch R6 eventuell kleiner oder größer sein.

Gruß Thomas



[Murenius]

Wow, spannend, ich wünschte mein Elektronik-Wissen wäre nicht so rudimentär



[strogon14]

Was für eine Charakteristik haben denn die einzelnen Slopes?
