Solton Dopplertone Schaltplan gesucht

[dirtyherri]

Hallo,

ich suche die Schaltpläne für ein altes Solton Dopplertone Leslie, für das Cabinett und den Hochtonaufsatz. Hat hier jemand zufällig welche oder weiß, wo ich die finde (habe bislang im Netz nichts gefunden)?

Danke für jede Hilfe.

Viele Grüße
Matthias



[strogon14]

Ist das vielleicht irgendwie verwandt mit den Echolette rotary speaker cabinets?



[dirtyherri]

Habe Solton direkt angeschrieben und 30 Minuten später hatte ich die Schaltpläne.
Super Service.



[Helmut]

Ist das vielleicht irgendwie verwandt mit den Echolette rotary speaker cabinets?

als noch jeder Keyboarder ein Leslie hatte, waren neben den Original-Leslies vor allem die italienischen Leslies stark verbreitet. Dynacord und Echolette hatten zumindest bei den Italienern abgeschaut, ich vermute sogar dort bauen lassen.



[strogon14]

sogar dort bauen lassen

Korrekt, das kann man sogar an der Beschriftung der Bauteile im Innern nachvollziehen, z.B. bei meinem Echolette ME II.



[frankpaush]

Habe Solton direkt angeschrieben

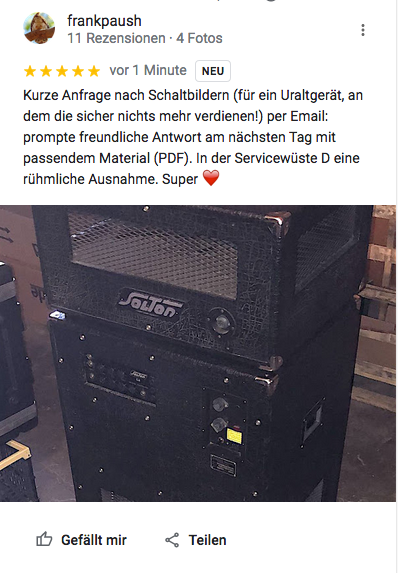

bin mal deinem Beispiel gefolgt ...

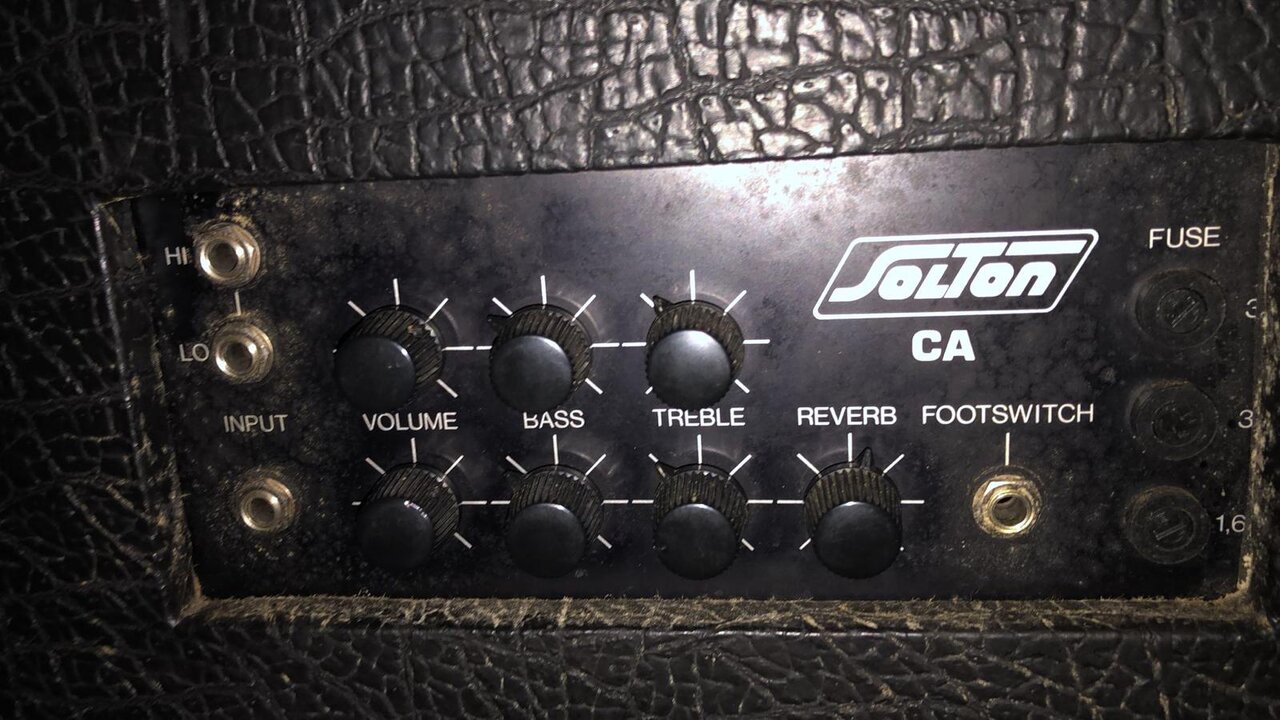

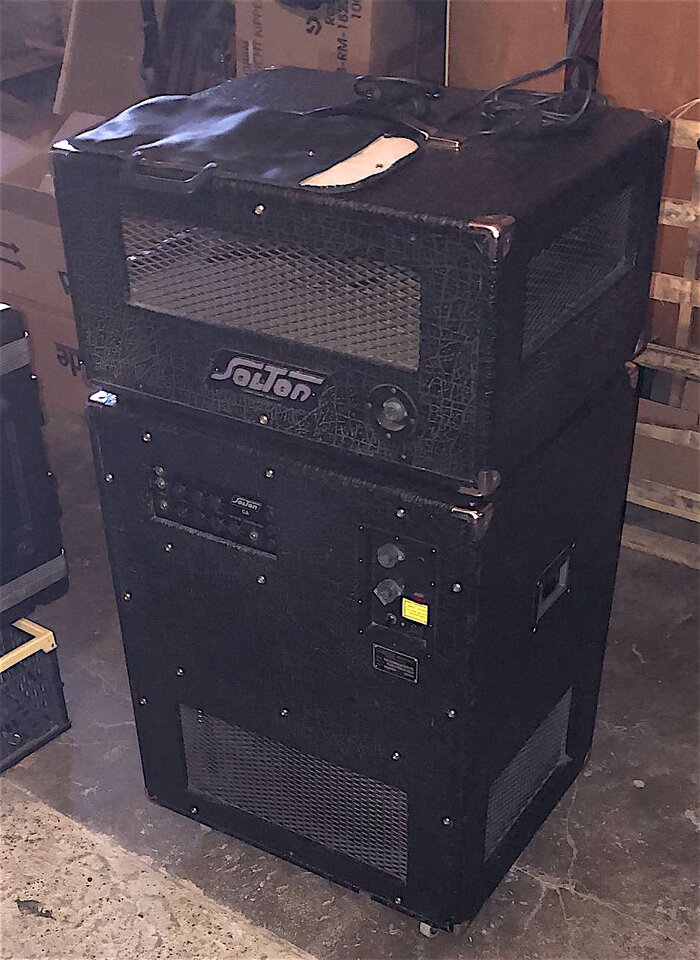

Die Monsterkiste hat einen Reverbausfall und der Trittschalter (Speed) setzt ständig aus ... sonst aber, bis auf das offenbar übliche Potiknistern klanglich sehr hübsch, und offensichtlich nicht verbastelt und mit Kabeln und Schutzhüllem erhalten.

war jedenfalls wohl die Anstrengung wert
180km Fahrt durch's malerische Wesertal bei relativ gutem Wetter, und mit Fähre übersetzen, allein das war's schon



[michaelausS]

Ich hab das Unterteil und der Schaltplan vom Turbojet kommt ganz gut hin.

Elektrotanya for electronics experts

Electronics forum for electronics experts to repair defective appliance.

elektrotanya.com



[frankpaush]

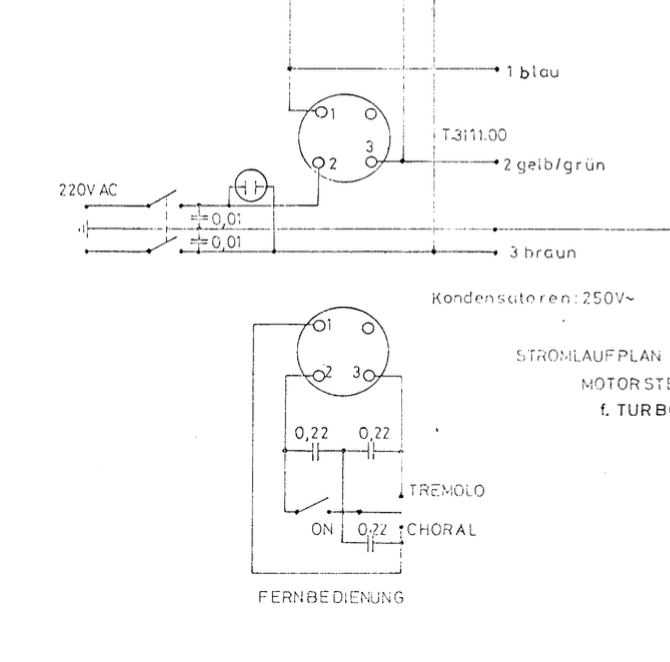

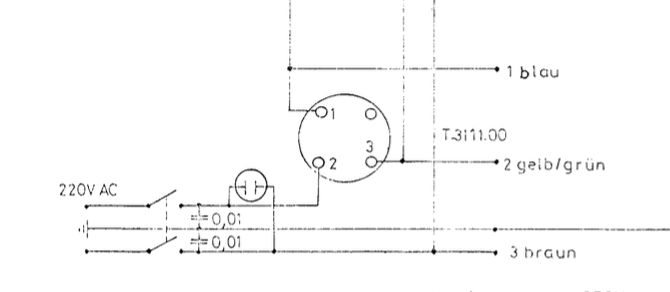

...schluck, sehe ich das richtig, die "220V" liegen an 2 des Motorsteuerungspedals/
"Fernbedienung" an?? Der On/Off im Pedal ist also ein NETZSCHALTER??
Entspricht sowas überhaupt noch den Sicherheitsvorschriften ?? Herzlichen Dank für den Plan, @michaelausS , hat mir vermutlich das Leben gerettet, ich prokele ja sonst gerne an offenen Bodentreteren herum, wenn da was nicht tut , das lasse ich hier wohl besser

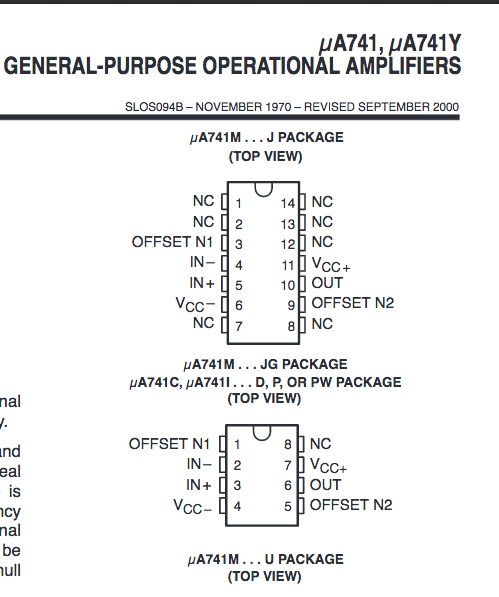

EDIT: auf Seite 3 der Servicepläne finde ich diese Abbildung des 741CP:

aber ist das nicht ein 8-Füßer?
Ah, gibt es in mehreren Bauformen ... bin ich ja mal gespannt, wie das im real life aussieht da drin ...



[AchimK]

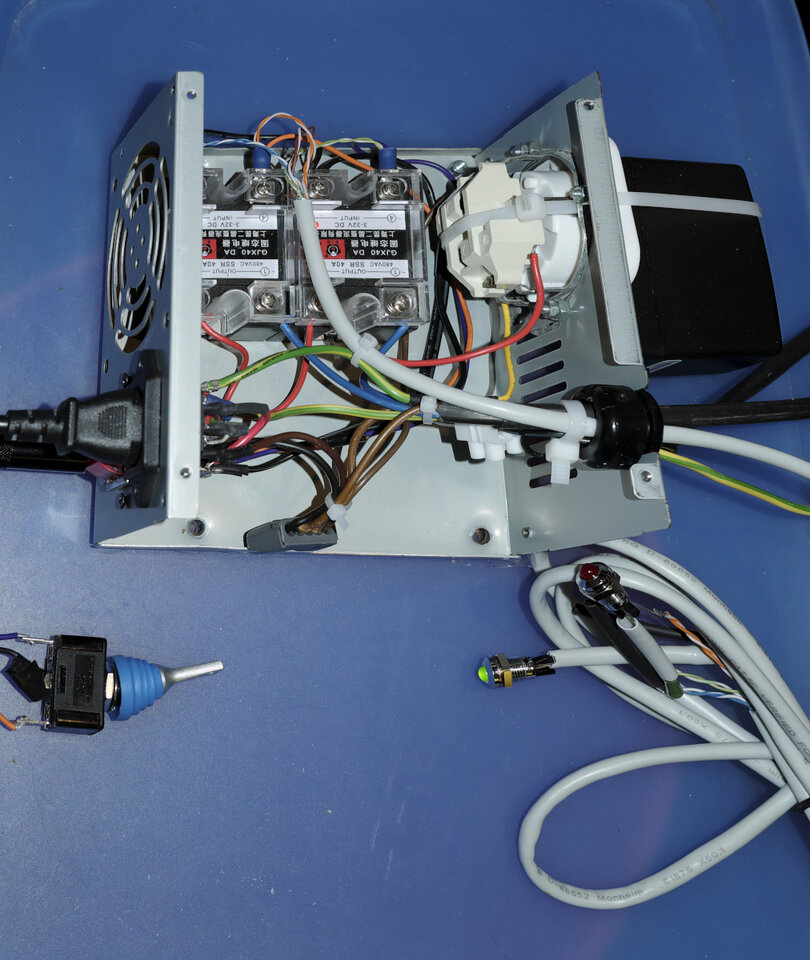

Bau Dir so eine 12V Motorsteuerung und klemm die davor, dann hast Du nur noch Klingelstrom auf dem Bodentreter...



[frankpaush]

Bau Dir so eine

..das sieht auf den ersten Blick nach einer leichten Überforderung aus ...und nach einigem Kostenaufwand, oder? Ich werde mich vermutlich eher auf einen respektvollen Umgang mit der Originalschaltung beschränken, das Teil wird bei mir einen eher gewürzregalmäßigen Gebrauch genießen, keine gefahrträchtige Dauernutzung.



[AchimK]

leichten Überforderung

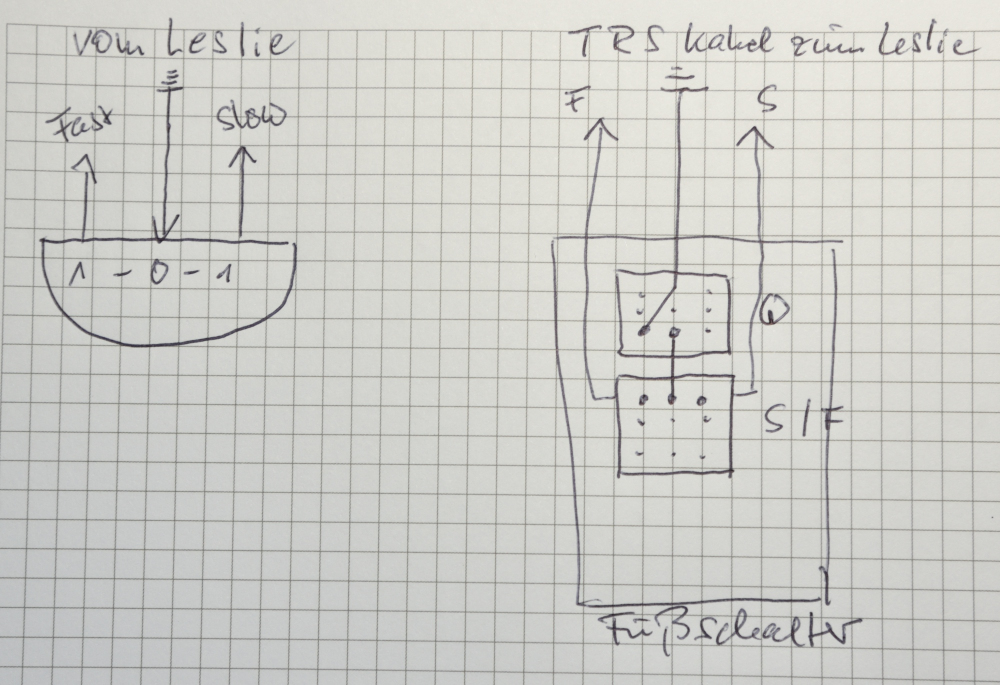

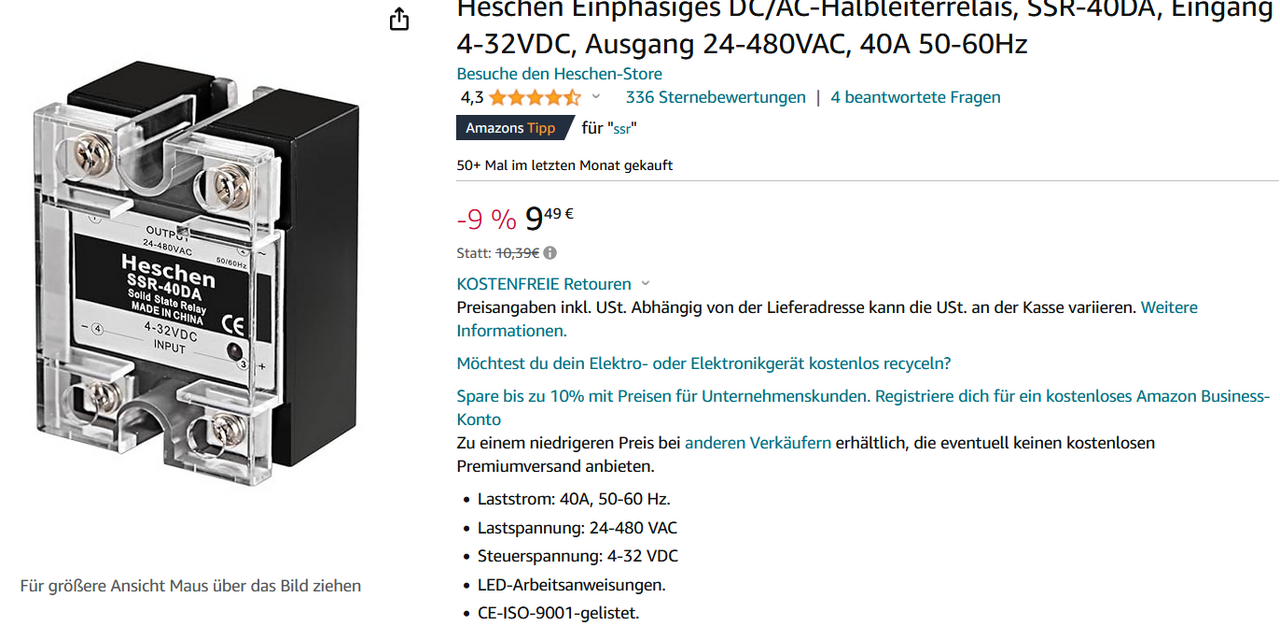

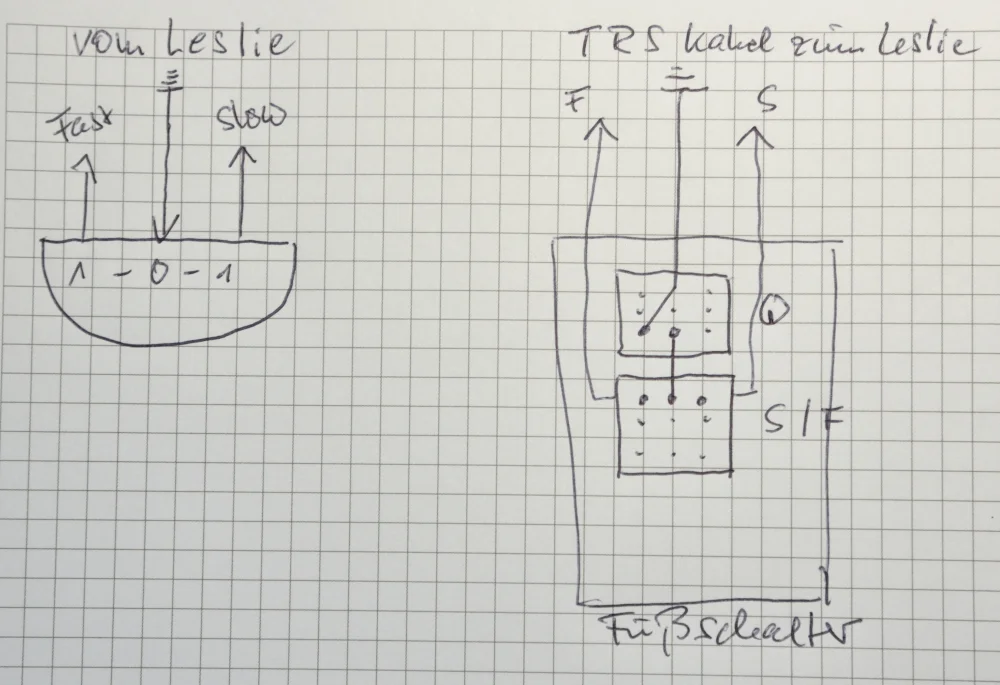

Du ersetzt die Schalter für 220V durch 2 SSR (Relais), für deren Schwachstromversorgung nimmst Du einfach eine vorhandene Wandwanze 12/18/24V, die sind bez. der Steuer-Spannung ziemlich tolerant und kannst dann den vorhandenen Fußschalter an die Schwachstromseite wieder anschließen

näheres hier: https://www.musiker-board.de/threads/hammond-mechanisches-leslie-lieber-mit-halfmoon-oder-fussschalter-bedienen.743930/

Die SSR schalten knackfrei, brauchst also keine Kondensatoren...



[frankpaush]

bin mal deinem Beispiel gefolgt ...

und tatsächlich



[AchimK]

Kostenaufwand,

ist gering. 2 SSR knapp 20 €, Kleinkram aus der Bastelkiste...



[frankpaush]

..so, mal aufgeschraubt:

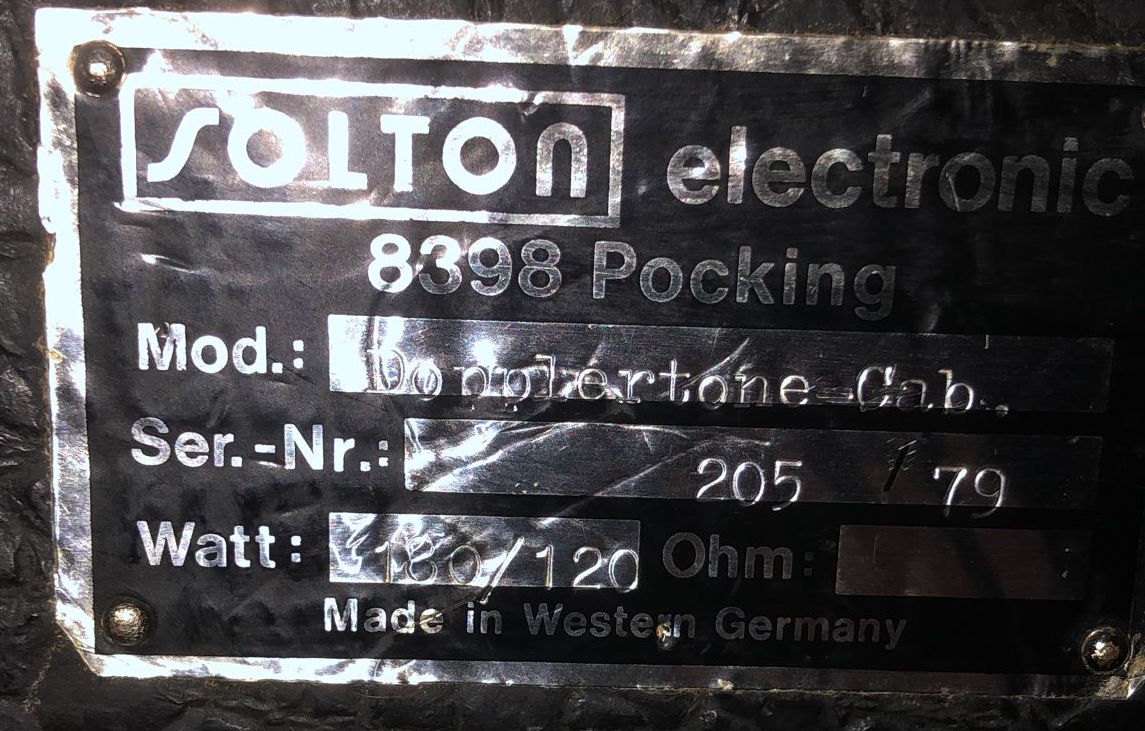

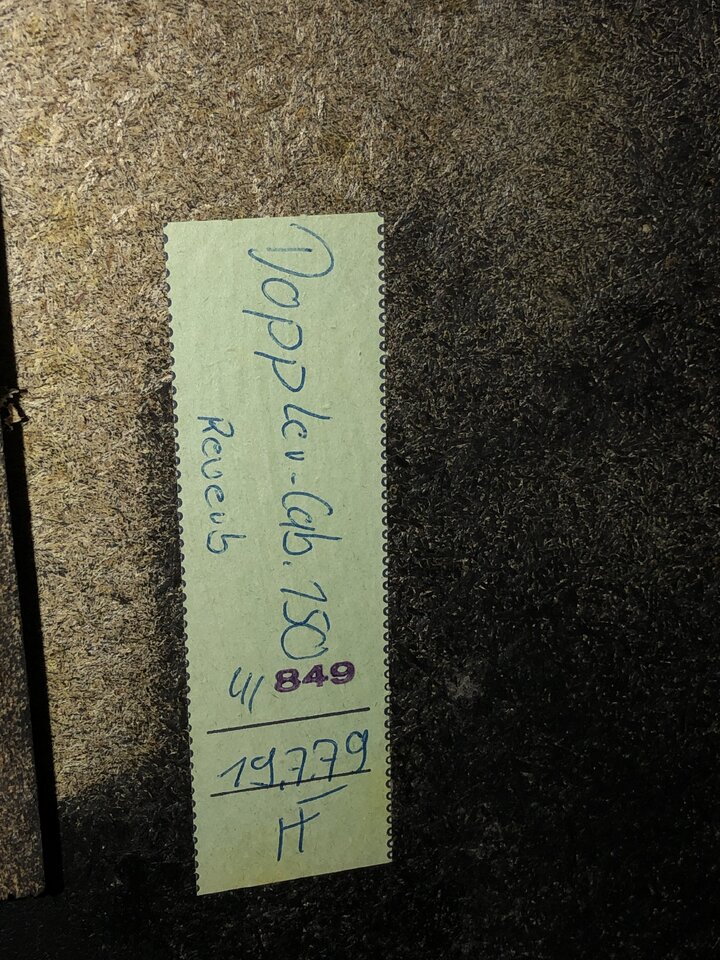

ist also ein Dopplertone Cab 150 vom 19.7.1979 (wenn das doch immer so einfach wäre ...)

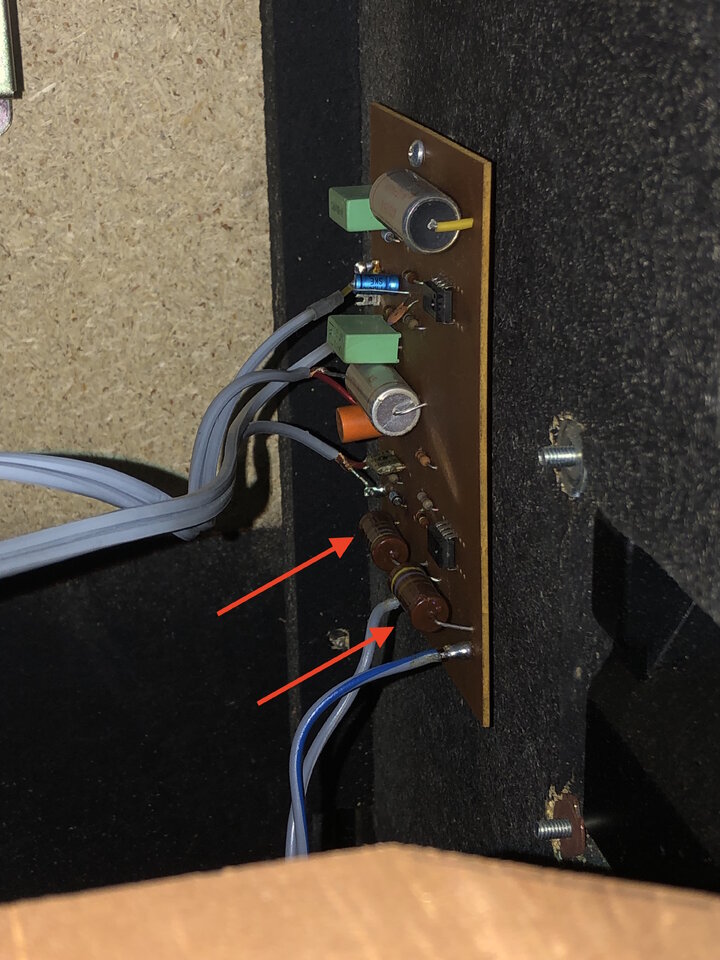

auf der Reverbplatine werden die beiden mit rotem Pfeil => umgehend mega heiß

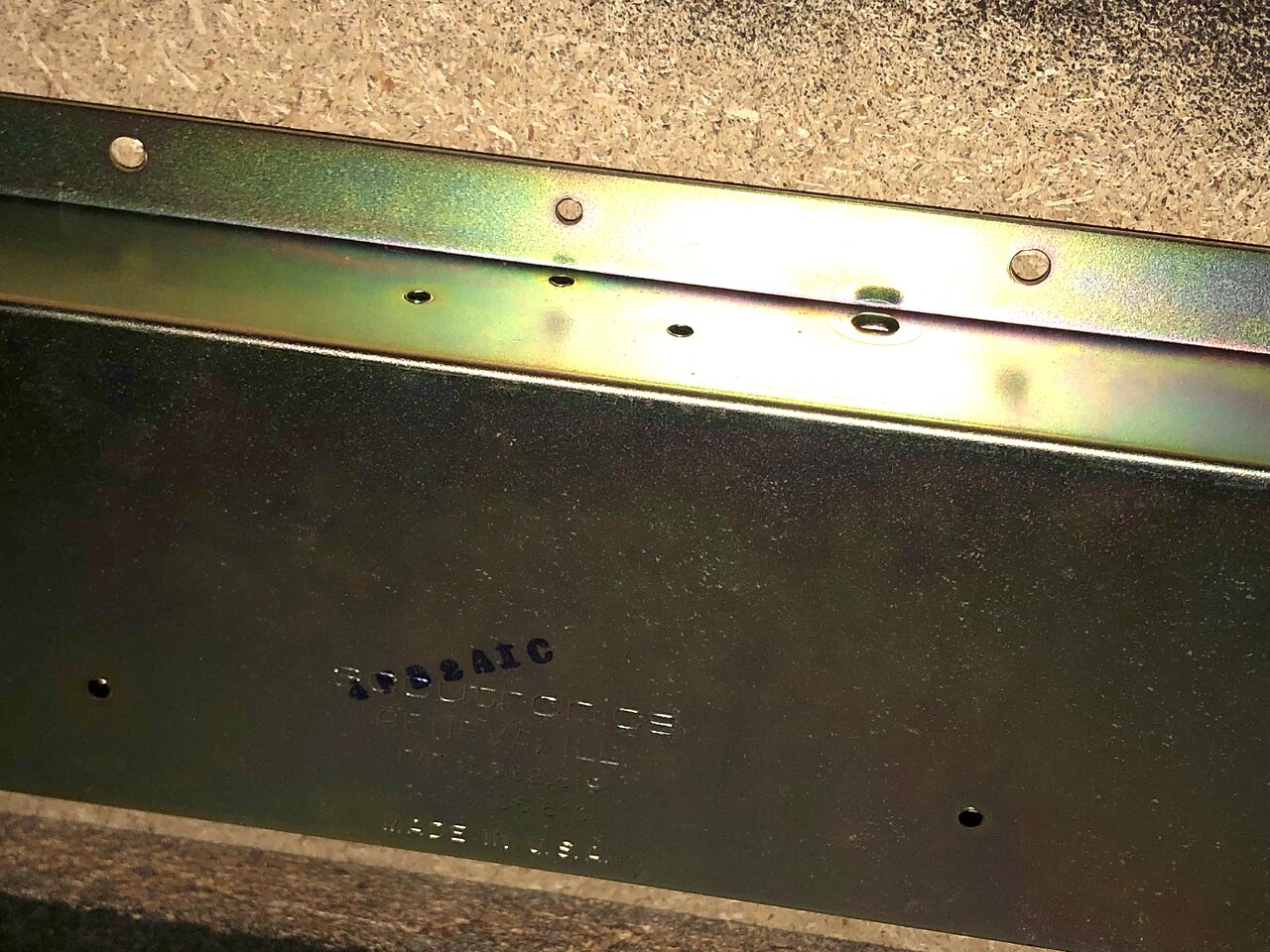

ziehe ich den Outputstecker der Acoutronics (Made in USA, hätte ich jetzt da drin nicht erwartet) kein Geräusch beim Antippen, auch gesteckt und auf den Tank geklopft Stille ...
Die OP-Käfer sind keine 14 pin, sondern 8 pin, wie ich schon gemutmaßt hatte.

Weiter bin ich jetzt noch nicht gegangen, weil mir heute die Zeit fehlte, alles ordentlich zu demontieren ...



[löwenzahn]

..das sieht auf den ersten Blick nach einer leichten Überforderung aus ...und nach einigem Kostenaufwand, oder?.......

Mit einem Optokoppler, einem Triac und 2 Widerständen (pro Motor, also 2 Optos und 2 Triacs für 2 Motore) bekommt man das auch hin. Kosten unter 3€.
Michael



[michaelausS]

auf der Reverbplatine werden die beiden mit rotem Pfeil => umgehend mega heiß
Anhang anzeigen 914590

Die Widerstände (mit Zenerdioden) sollen die Spannung auf +-18V begrenzen. Es könnte sein daß es so gewollt war. Stimmt die Spannung?
Die Platine kommt mir bekannt vor. Du hast die Variante mit den 8-Poligen 741-Operationsverstärkern.



[frankpaush]

Stimmt die Spannung?

...da werde ich dann wohl nächste Woche mal ansetzen ... bin erst bei grober Sichtung bisher.
