Squier deluxe Strat Bridge Tone-Control?

[Sebi91]

Hallo,
da ich bei meiner squier deluxe strat gerne das standard wiring - also vorderer tone-poti für neck, hinterer für middle und bridge - hätte, brauche ich eure Hilfe.
Hab hier mal ein Diagramm rausgesucht wies anscheinend funktionieren sollte.

http://www.seymourduncan.com/support/wiring-diagrams/schematics.php?schematic=tone_f_bp

Jedoch schaut meine Gitarre von innen leider anders aus...

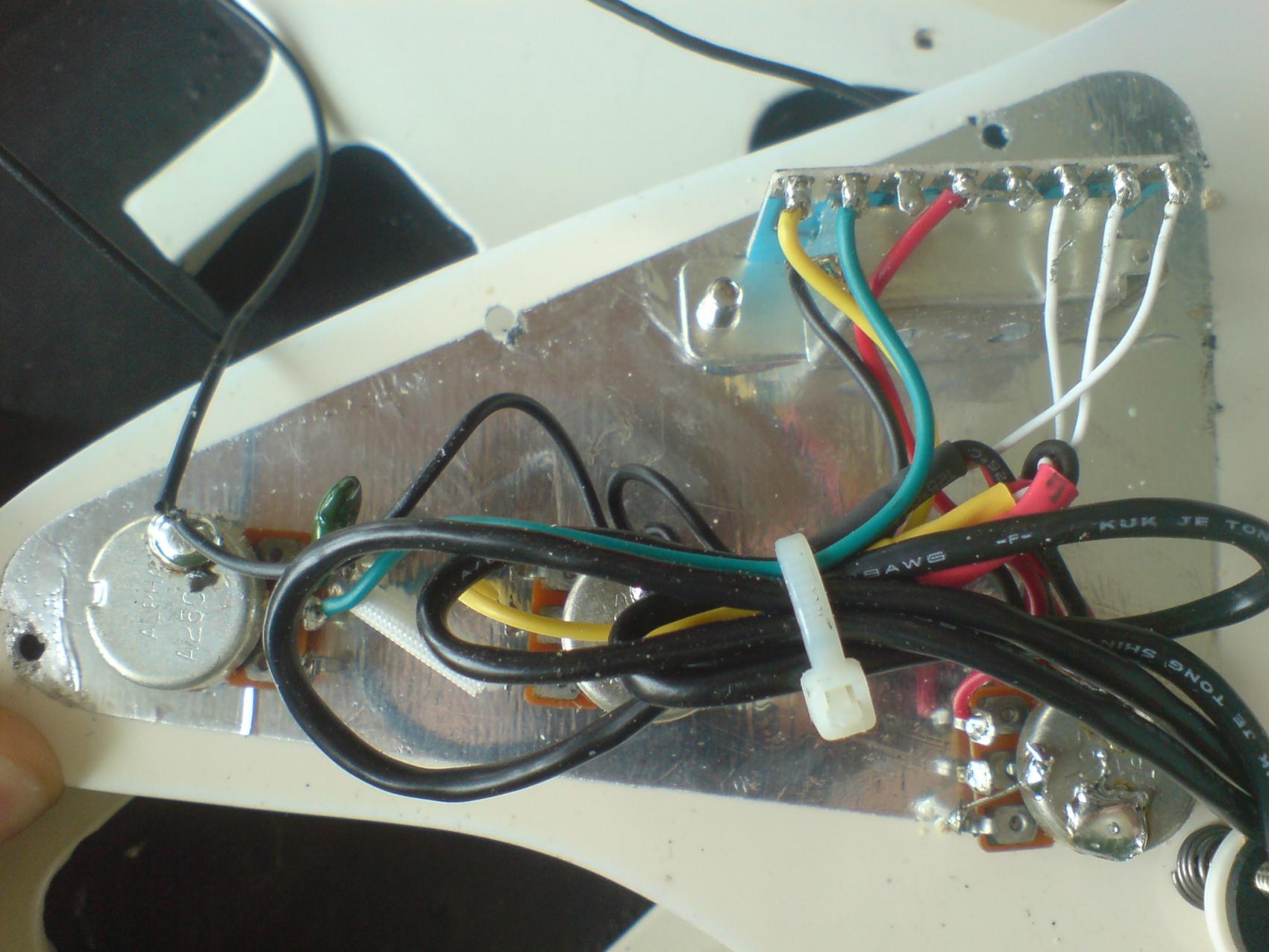

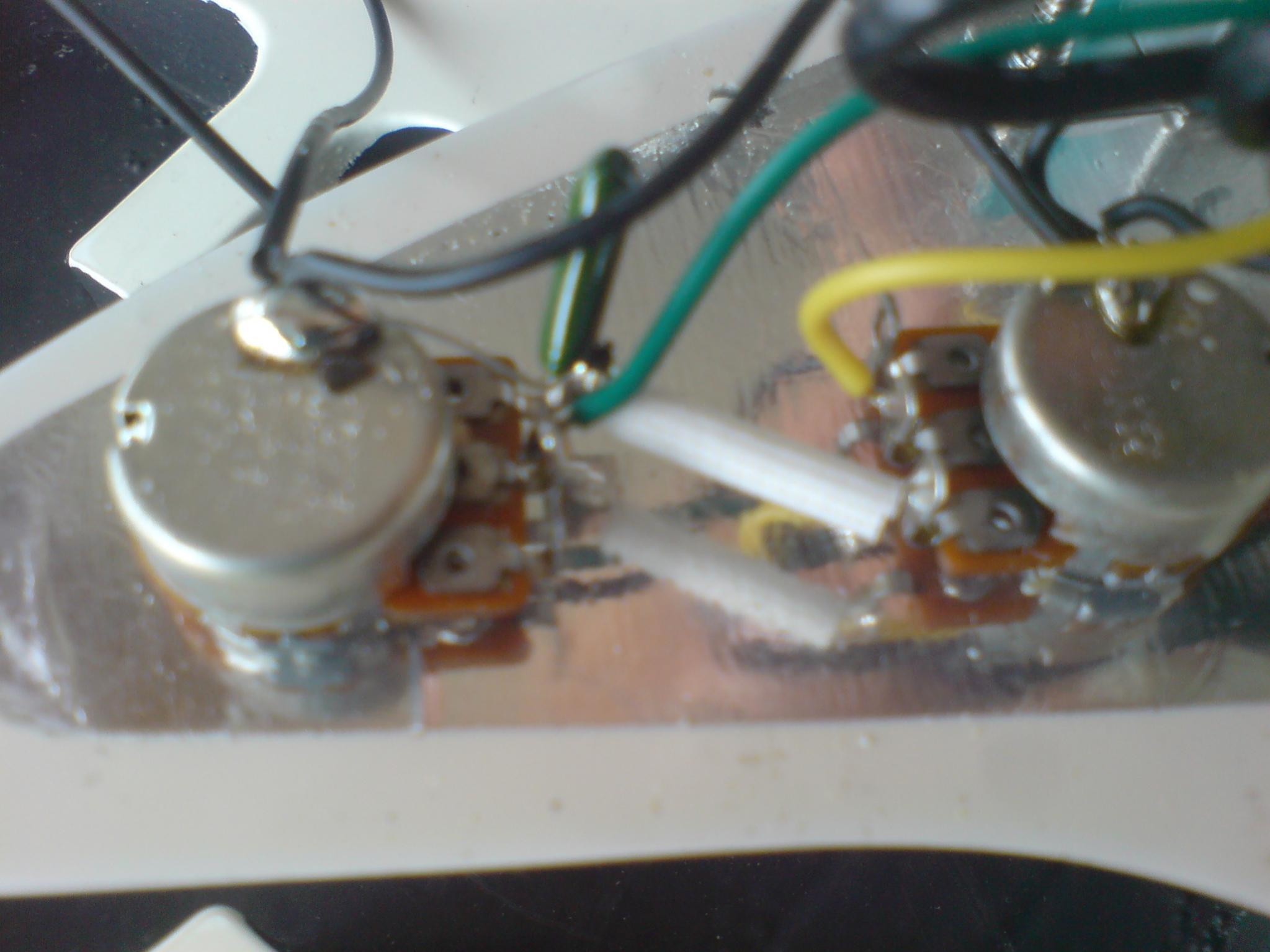

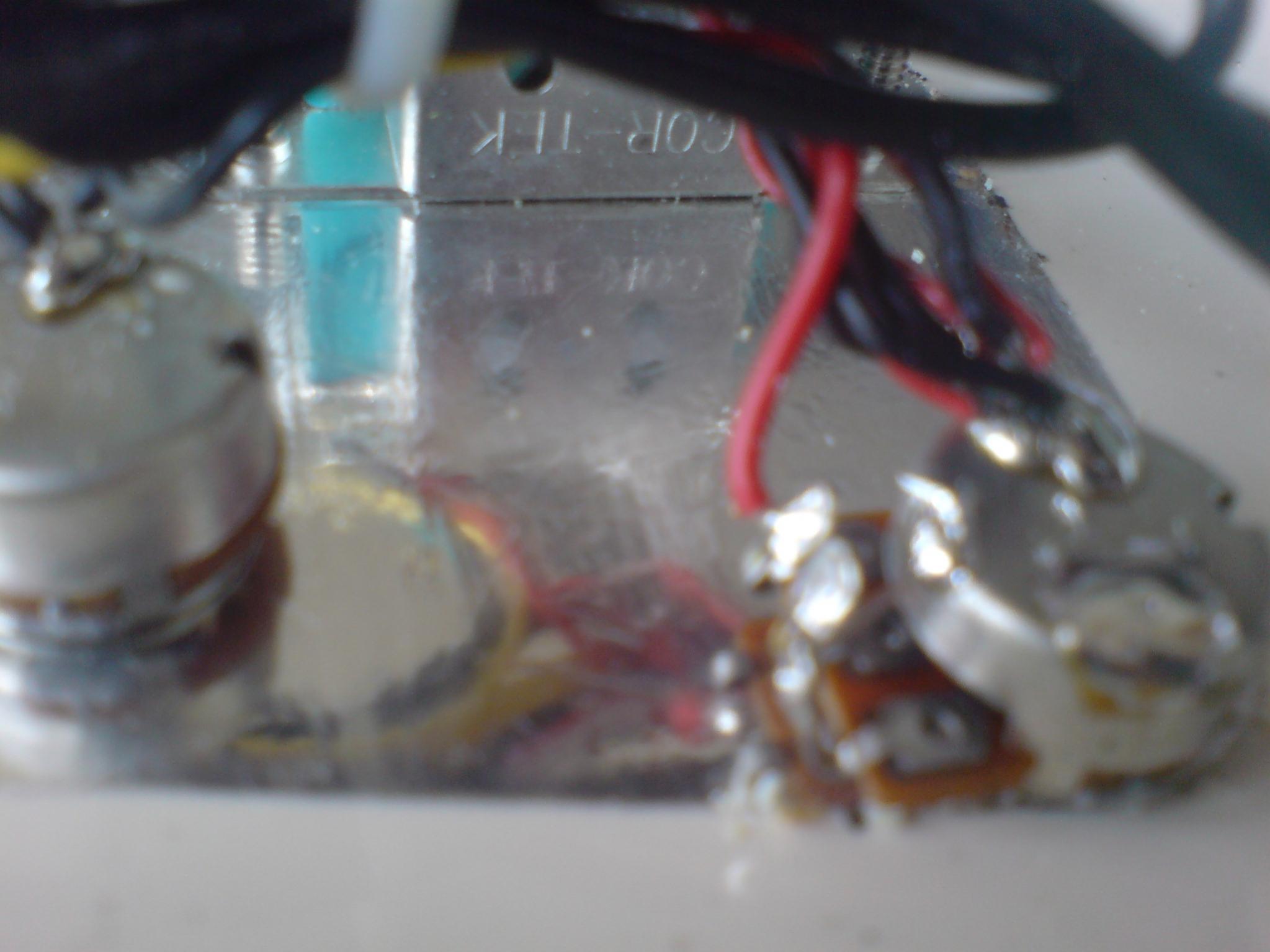

Hab hier mal Bilder gemacht:


Könnt ihr mir sagen wo ich was umlöten muss, dass das gewünschte Ergebnis eintritt?

Danke für eure Hilfe
Gruß, Sebi



[Sebi91]

Keiner Ideen dazu? wo sind die Elektro Profis?



[Uwe.s.]

Hallo Sebi91,
auf der "bunten" Seite Deines Schalters ist ein Lötauge frei. Das verbindest Du mit einem Kabel mit dem "blauen" Lötauge. Das sollte es gewesen sein. Ansonsten: Mit Krokodilklemmen ausprobieren.
Viel Erfolg
Uwe.s.



[Sebi91]

Meinst du das grüne Kabel? Kommt bisschen anders rüber auf dem Foto irgendwie, wirklich bisschen blau
Also das rechts vom gelben?



[Uwe.s.]

genau
