Strat/ Superstrat mit drei Schaltern und zwei Potis

[DMW]

Hi,

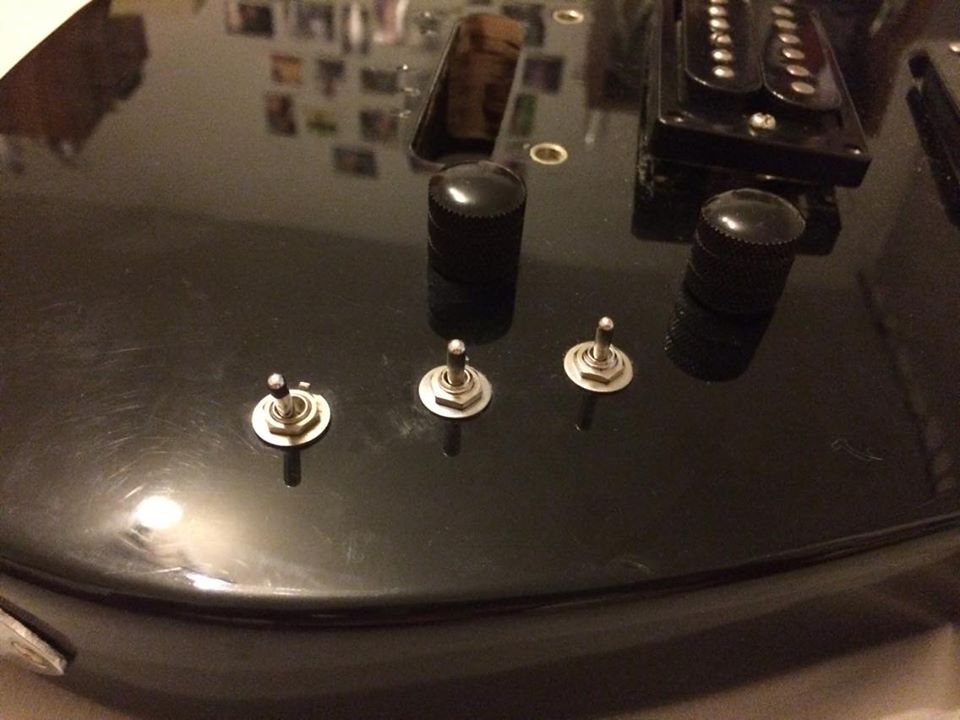

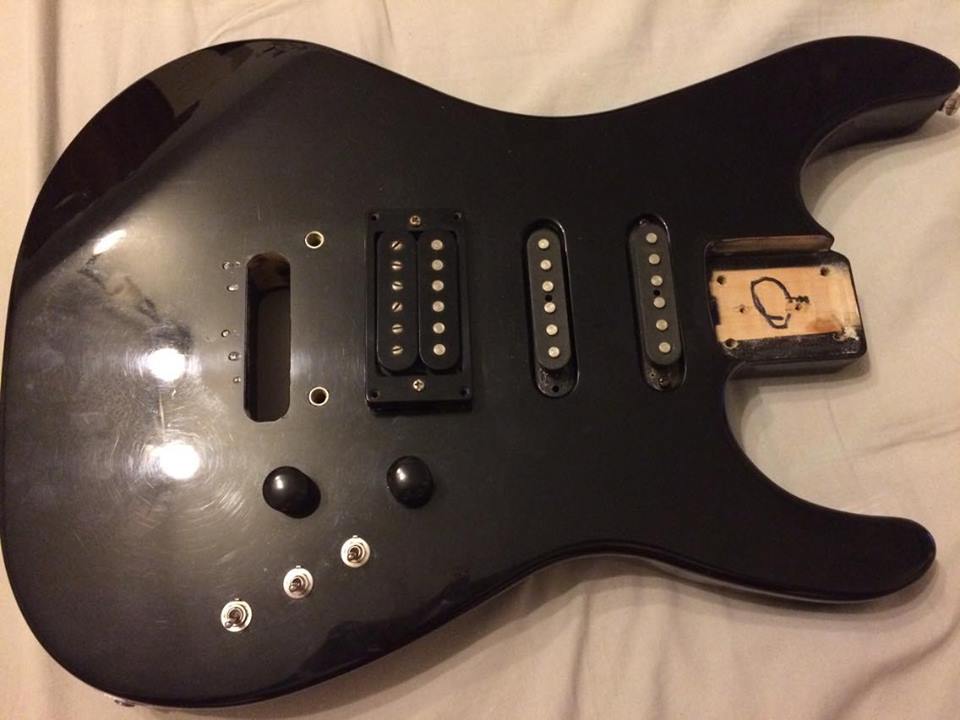

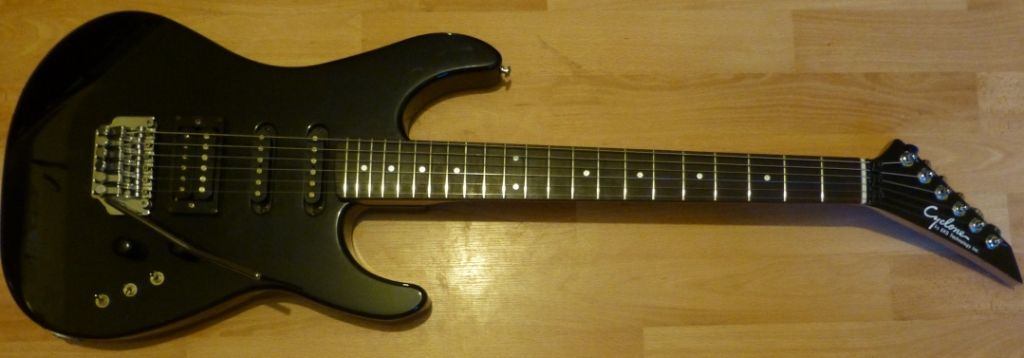

habe vor einiger Zeit ne ältere (glaub ich) Klampfe von einem Bekannten bekommen. Ist ne Cyclone by EKS Technology Inc. (sagt das jemandem was?! ) Das Besondere an der Gitarre ist die Schaltung: drei Schalter, jeweils nur on-off, die der Gitarre mit ihren zwei Single Coils und dem Humbucker zwei Möglichkeiten zum Kombinieren der Tonabnehmer mehr gibt, als bei einer normalen Strat... also theoretisch.

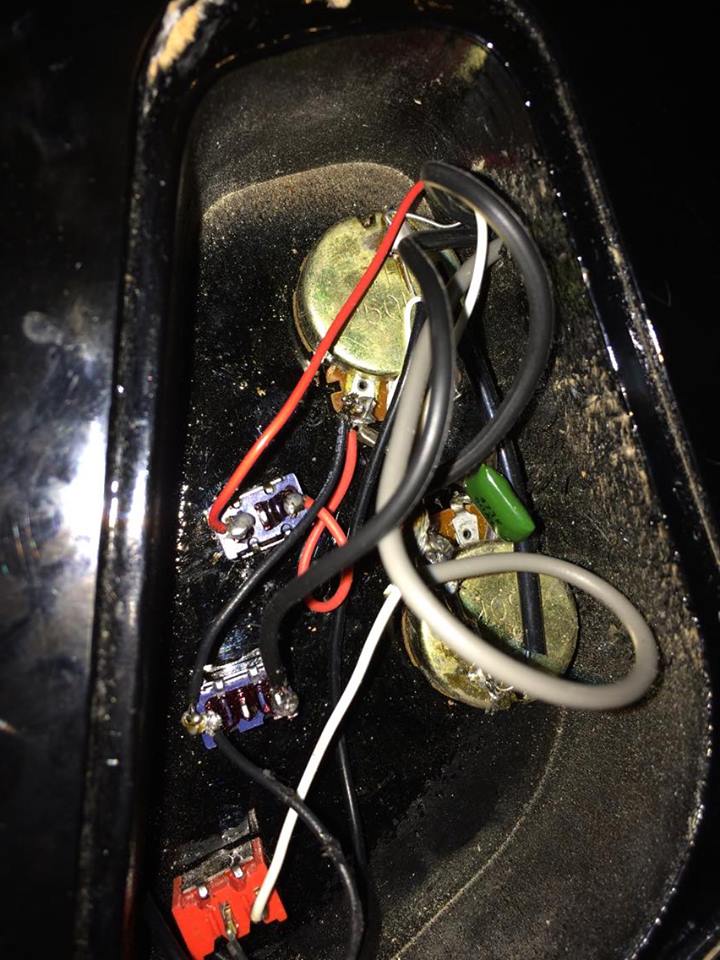

Es funktioniert leider nur der Humbucker (hab die Gitarre so bekommen). Die Schalter für die Single Coils scheinen defekt zu sein. Und da hat auch schon jemand im Elektronikfach rumgepfuscht (unterschiedliche Schalter (1xzweipolig, 2xdreipolig), untershiedliche Kabel usw.).
Leider kenn ich mich mit der Verkabelung von Gitarren nicht wirklich gut aus und ich kann auch keine Schaltpläne für eine Gitarre dieser Art finden. Da ich das Schaltersystem aber interessant finde und die Klampfe nen richtig scharfen Hals hat, würde ich sie schon gerne wieder flicken. Kann mir da jemand helfen? Bin für alle Infos dankbar.

Grüße

DMW



[Reinhardt]

Ja, ich würdse wiederbeleben, wäre es wohl wert (Spieltrieb)?!

Schau mal im Netz nach Wiring Diagrammen ähnlicher Machart, gibts z.Bsp. bei Seymour Duncan, DiMarzio u.a. danach konnte ich immer am Besten löten...;-)
--- Beiträge wurden zusammengefasst ---
P.S.: und Jackson, oder Charvel...



[gustavz]

schau mal hier, scheint ein passendes Diagramm dabei zu sein.
http://www.kramerforum.com/forum/index.php?threads/wiring-diagrams.1407/page-3



[DMW]

@ Reinhardt: Jo hab schon Lust die mal richtig spielen zu können. Und ein Instrument einfach in er Ecke vergammeln lassen, weil es net ganz in Schuss is, is ja auch ne Schande. Außerdem zieh ich Anfang nächsten Jahres vielleicht für ne Zeit ins Ausland, da muss dann bisschen was weg an Gitarren und Co. Verkauft sich natürlich besser wenn gut in Schuss.

@gustavz: is zwar net ganz 100pro der Schaltplan wegen dem 3way Switch, aber sollte ich mir eigentlich daraus herleiten können. Hoff ich zumindest. Vielen Dank auf jeden Fall schon mal
