Mit zunehmender Anzahl von gekauften, geschenkten HB TE-20 Modellen (und diversen Umbauten) sammelt sich ja ne Menge an.. Vieles verbaue ich dann noch in CBG Projekte, oder verschenke es weiter..
Der Neck PU der TE-20 ist jetzt gar nicht mal so gut.. und auch gar nicht mal so schlecht.. Etwas mumpfig, etwas jazzig.. OK.. damit ist er aber auch nicht alleine (was so manchen Tele Neck PU betrifft).. "Schuld" sind die günstigen Kappen.. (Bedämpfung) und die Bauweise mit Polen aus Metall und angeklebten Keramik- Magneten.
Seit vielen Jahren wickle ich ja immer mal wieder selber, oder pimpe den einen, oder anderen Pickup etwas auf..

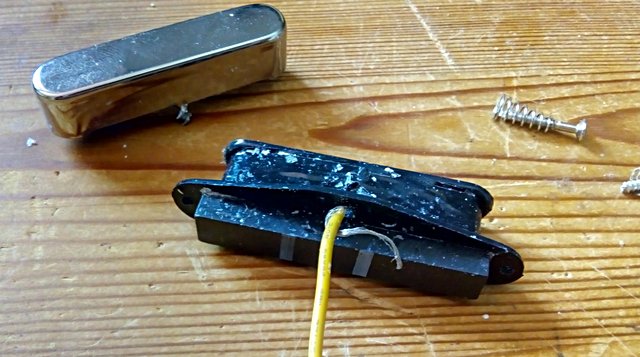

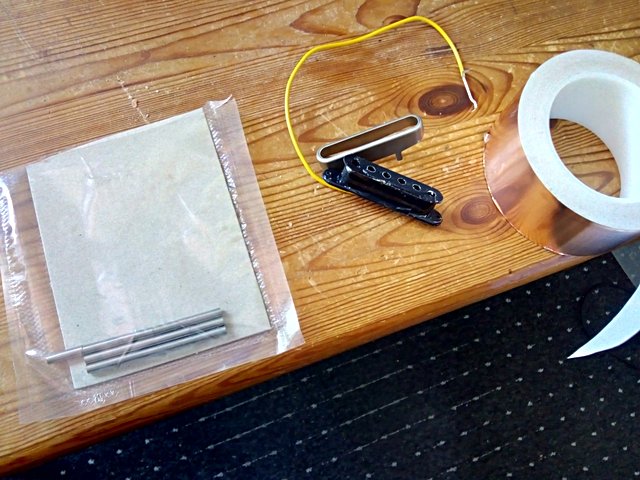

In diesem Fall nun mit einer offenen, matten Kappe aus Neusilber, Kupferfolie und Alnico 5 Magneten.. Die einzige Schwierigkeit besteht eigentlich nur darin die Kappe von der Spule zu ziehen, ohne Selbige dabei zu beschädigen.. Mit etwas Fingerspitzengefühl und Geduld geht das aber..

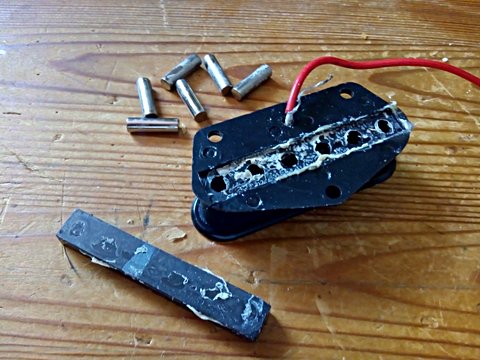

Ansonsten (Vorsicht Splittergefahr) den Magneten entfernen, was am besten mit einer Kneifzange funktioniert (den Magneten vorsichtig packen und mit "Links - Rechts" Druck löst sich das Teil recht flott).

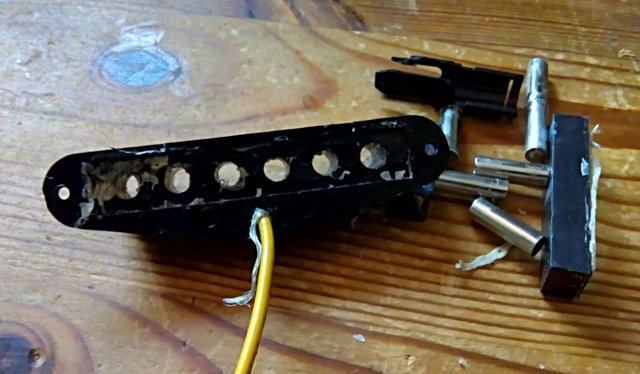

Die Pole lassen sich einfach raus drücken.
Danach Alles mit z. B. Spiritus reinigen.

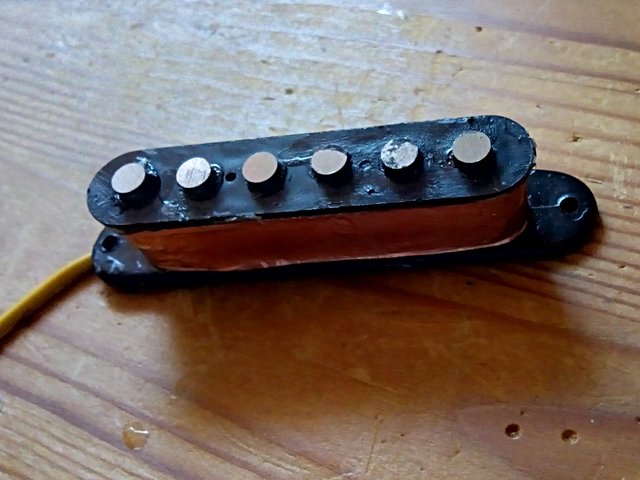

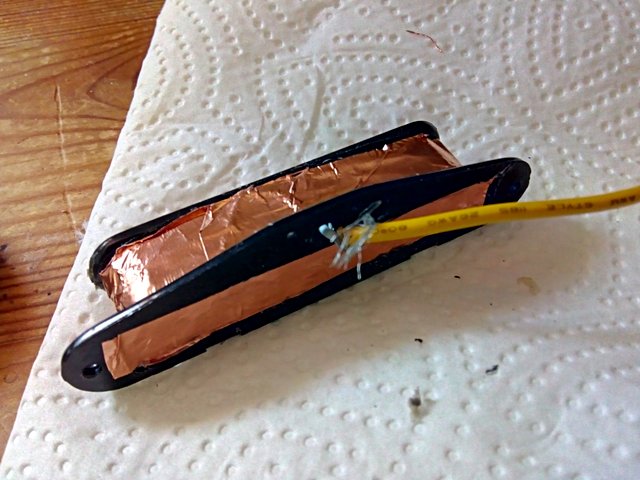

Die Spule und die Unterseite wurden mit Kupferfolie beklebt (mehrere Lagen)... was aber nicht nötig ist (nach X Umbauten gefällt mir die Charakteristik so besser)
Die Alnico Magnete (5x20 mm) passen perfekt und wurden noch mit etwas Super Glue fixiert (in diesem Fall mit Loctite 480)

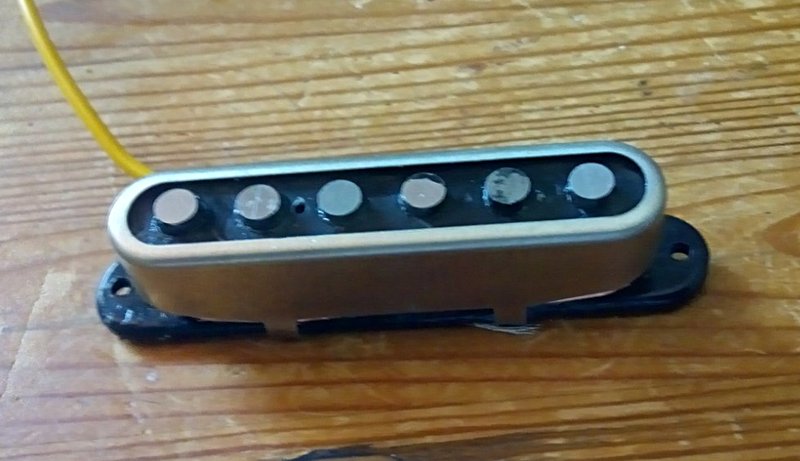

Kappe drauf (vorsichtig) und die Enden vorsichtig wieder an den Bobbin drücken..
Ob man die Kappe jetzt mit der Masse vom PU verbindet, oder separat (Stichwort: Serielle Schaltung) ist individuell ..
Zwischendurch immer mal wieder den DCR messen (nicht, dass bei der ganzen Arbeit die Spule verabschiedet hat).
Die TE-20 PU haben im Schnitt einen DCR zwischen 5,9 und 6,9 KOhm.. In diesem Fall sind es gemessene 6,3K.
Zur Sound- Charakteristik (in diesem Fall) kann ich noch nichts sagen, da der PU erst in den nächsten Tagen verbaut wird.
Generell (nach anderen Umbauten) kann ich aber sagen, dass sich der "Klang" deutlich verbessert.. Knackig, Warm, Clean, Offen.. Geht mehr in Richtung bluesiger Strat PU..
Und zu den Kosten.. nun ja.. wenn wir den PU jetzt mal nicht mitrechnen (die gibt es ansonsten auch ohne TE-20 für um die 5 - 10 Euro aus China).. Magnete 3 - 4 Euro.. Kappe .. um die 10,- Euro..
Bilder sagen mehr als 1000 Worte
Der Neck PU der TE-20 ist jetzt gar nicht mal so gut.. und auch gar nicht mal so schlecht.. Etwas mumpfig, etwas jazzig.. OK.. damit ist er aber auch nicht alleine (was so manchen Tele Neck PU betrifft).. "Schuld" sind die günstigen Kappen.. (Bedämpfung) und die Bauweise mit Polen aus Metall und angeklebten Keramik- Magneten.
Seit vielen Jahren wickle ich ja immer mal wieder selber, oder pimpe den einen, oder anderen Pickup etwas auf..
In diesem Fall nun mit einer offenen, matten Kappe aus Neusilber, Kupferfolie und Alnico 5 Magneten.. Die einzige Schwierigkeit besteht eigentlich nur darin die Kappe von der Spule zu ziehen, ohne Selbige dabei zu beschädigen.. Mit etwas Fingerspitzengefühl und Geduld geht das aber..
Ansonsten (Vorsicht Splittergefahr) den Magneten entfernen, was am besten mit einer Kneifzange funktioniert (den Magneten vorsichtig packen und mit "Links - Rechts" Druck löst sich das Teil recht flott).
Die Pole lassen sich einfach raus drücken.
Danach Alles mit z. B. Spiritus reinigen.
Die Spule und die Unterseite wurden mit Kupferfolie beklebt (mehrere Lagen)... was aber nicht nötig ist (nach X Umbauten gefällt mir die Charakteristik so besser)
Die Alnico Magnete (5x20 mm) passen perfekt und wurden noch mit etwas Super Glue fixiert (in diesem Fall mit Loctite 480)
Kappe drauf (vorsichtig) und die Enden vorsichtig wieder an den Bobbin drücken..
Ob man die Kappe jetzt mit der Masse vom PU verbindet, oder separat (Stichwort: Serielle Schaltung) ist individuell ..
Zwischendurch immer mal wieder den DCR messen (nicht, dass bei der ganzen Arbeit die Spule verabschiedet hat).
Die TE-20 PU haben im Schnitt einen DCR zwischen 5,9 und 6,9 KOhm.. In diesem Fall sind es gemessene 6,3K.
Zur Sound- Charakteristik (in diesem Fall) kann ich noch nichts sagen, da der PU erst in den nächsten Tagen verbaut wird.
Generell (nach anderen Umbauten) kann ich aber sagen, dass sich der "Klang" deutlich verbessert.. Knackig, Warm, Clean, Offen.. Geht mehr in Richtung bluesiger Strat PU..
Und zu den Kosten.. nun ja.. wenn wir den PU jetzt mal nicht mitrechnen (die gibt es ansonsten auch ohne TE-20 für um die 5 - 10 Euro aus China).. Magnete 3 - 4 Euro.. Kappe .. um die 10,- Euro..
Bilder sagen mehr als 1000 Worte

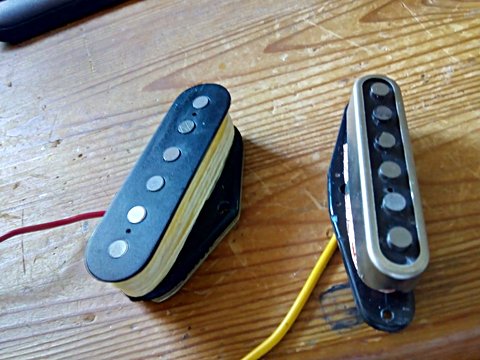

.. aber mal im Ernst.. Vorher der angepappte Magnet, billigste Abdeckung.. und nun A5 Magnete und eine offene Neusilber- Kappe.. was meinst du was wohl mehr bedämpft?.. Diese Umbauten habe ich schon X Mal durchgeführt (mit und ohne Folie) Klang-technisch macht es kaum einen Unterschied.. U. U. schirmt es besser ab.. In diesem Fall war es so, dass die "Wicklung um die Wicklung" eher etwas desolat ausgeführt war und ich die CU Folie zum Schutz drüber geklebt habe.. Rein Voodoo mäßig und esoterisch betrachtet würde ich sagen, dass sich das Magnetfeld jetzt so verändert, dass man nun exakt ........................... (Bitte selber einsetzen) hört..
