Vox WahWah Input-Buchse - an welchem Pin loses Kabel wieder anlöten ?

[Julian Werner]

Moin,

mir ist bei meinem Vox WahWah ein Kabel abgerissen (An der Klinken Buchse).
Jetzt weiß ich nicht an welchen Pin das dran kommt. Ist nicht zu erkennen wo es abgebrochen ist.

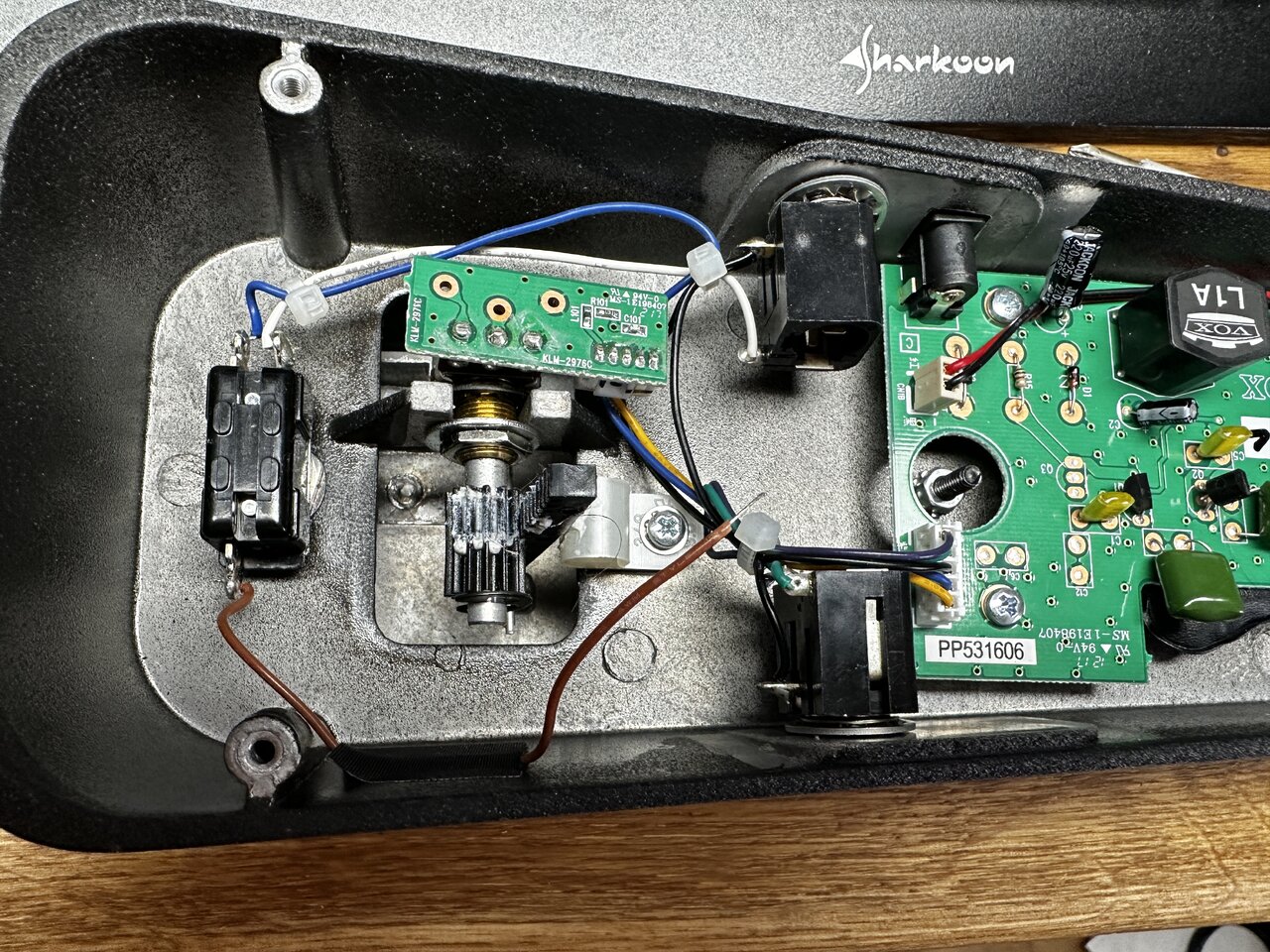

Hat es jemand und kann es kurz aufschrauben oder weiß es einfach? Geht um das braune Kabel, was ich schon abisoliert habe und muss irgendwo an die untere Klinkenbuchse.



[käptnc]

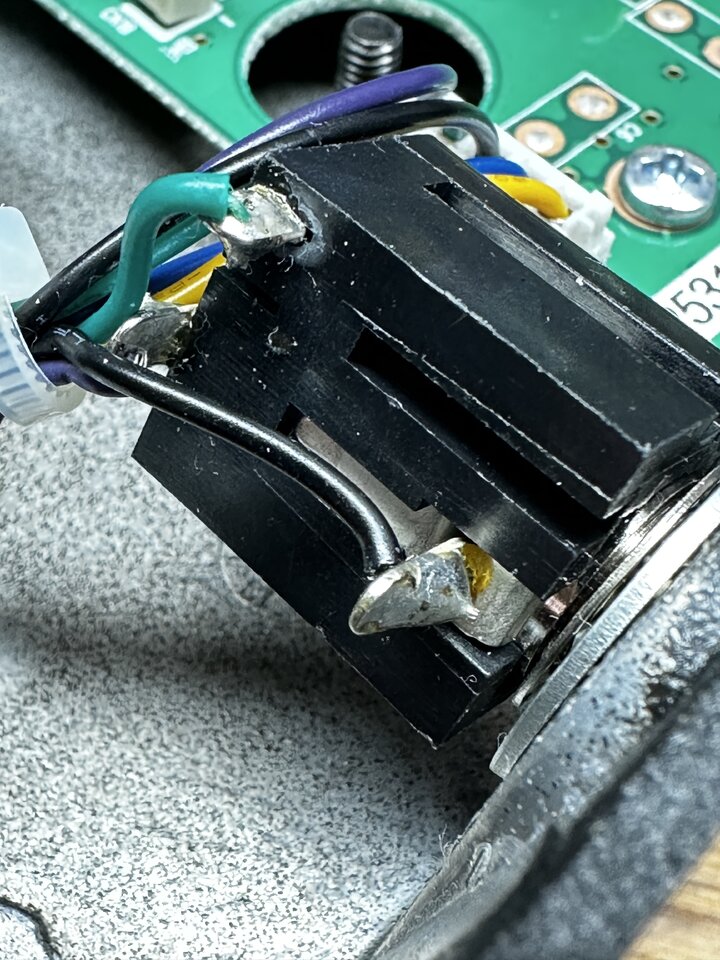

sieht aus als wäre es unten links an der Klinkenbuchse abgebrochen.



[Julian Werner]

sieht aus als wäre es unten links an der Klinkenbuchse abgebrochen.

Klinkenbuchse ist ja klar, aber welcher der drei Pins ist für mich nicht erkennbar.
Man sieht einfach nicht wo es abgebrochen ist.



[DerThorsten]

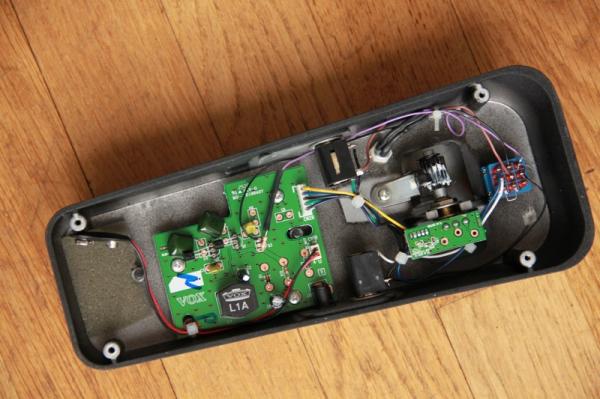

Sieht aus, als gehöre Braun zusammen mit Grün an den Tip-Kontakt.



[Julian Werner]

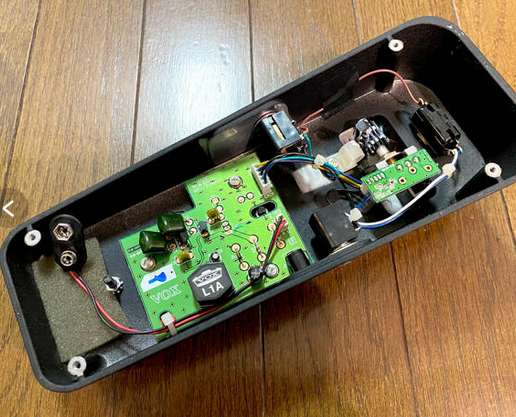

Anhang anzeigen 870181

Sieht aus, als gehöre Braun zusammen mit Grün an den Tip-Kontakt.

Stimmt, sieht hier auch so aus. Werde ich es wohl mal so probieren. Wird entweder Tip oder GND sein, also 50/50



[nasi_goreng]

Nee, sollte der Tip sein, da der rotbraune Draht vom Schalter kommt.



[Abernichtdoch]

http://www.voxshowroom.com/us/misc/v847a.html

kannst Du hier etwas erkennen?
