Wiring Diagram 2xHB, 3-Way, 1x Vol/1x Tone, CoSplit + Seriell/Parallel

Anchorboy
Anchorboy
Registrierter Benutzer
Zuletzt hier
18.11.22
Registriert
29.09.04
BeitrÀge
301
Kekse
218
Ort
Frankfurt
Hallo Miteinander,

habe jetzt schon vieles abgesucht (auch die typischen Seymour Duncan Diagramme), komme aber gerade leider nicht weiter. 😕
Ich möchte die Humbucker meiner Squier Super Sonic (2 Humbucker, 3-Way Switch, 2 Volume Potis) mit einem Push/Pull Poti Splitbar machen.
Zudem möchte ich den zweiten Volume Poti durch einen Tone-Poti ersetzen und hier ĂŒber einen weiteren Push/Pull Poti zwischen Parallel und Seriell schaltbar machen.

Der Coil-Split und der Umbau auf einen Tone-Poti sollte eigentlich kein Problem darstellen. Aber irgendwie erzeugt das Konzept mit all den Schaltern gerade einen Knoten in meinem Kopf.

Kann mir vllt jemand bitte ein Diagramm zur VerfĂŒgung stellen oder anderweitig helfen?

Vielen lieben Dank im voraus!

Blazer81
Blazer81
Registrierter Benutzer
Zuletzt hier
05.12.22
Registriert
25.03.09
BeitrÀge
509
Kekse
2.632
Ort
Kreis BB
Den Splitter fĂŒr beide PUs kannst du problemlos auf einen Push-Pull legen, und den Phasenschalter lĂ€sst du einfach weg.

  • GefĂ€llt mir
Reaktionen: 1 Benutzer
Ich79
Ich79
Registrierter Benutzer
Zuletzt hier
04.12.22
Registriert
02.12.13
BeitrÀge
2.074
Kekse
4.638
Ort
Donnersbergkreis

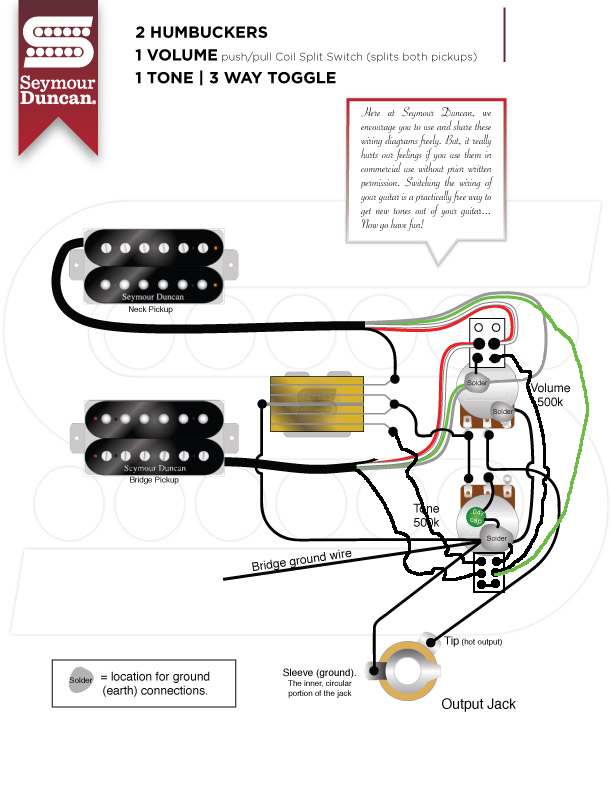

Ich versuchs mal. Grundschaltung mit Split-Funktion von Seymour Duncan die ich um Parallel-Seriell Umschaltung ergÀnzt habe.
Einzige EinschrĂ€nkung, fĂŒr seriellen Betrieb muß der Switch auf Neck stehen. Split sollte so parallel und seriell funktionieren.


  • GefĂ€llt mir
Reaktionen: 1 Benutzer
