Wiring Diagram für Ibanez RGA42

[madmaxde]

Hi Jungs,

ich habe da ein kleines Problem. Ibanez hat zwar eine Menge Wiring Diagramme auf ihrer Website, aber leider keine Dateien für Gitarren die jünger sind als 2008. Ich habe auch schon über Google gesucht, aber außer einem "toten" Imagshack link nichts gefunden.

Hat vielleicht jemand das Wiring Diagram für eine Ibanez GRA42 (oder die gleiche Schaltung mit dem 3-Wege Switch und den Loz active pickups mit dem Mid cutout EQ switch wie in der RGA72. Eventuell kann mir auch jemand ein Bild schicken, auf dem man die Anschlüsse und die Kabel erkennen kann. Habe mit vom großen T Austauschswich bestellt und müsste ihn nun verbauen... Er sieht aber leider etwas anders aus als der eingebaute :-(
Besten Dank !

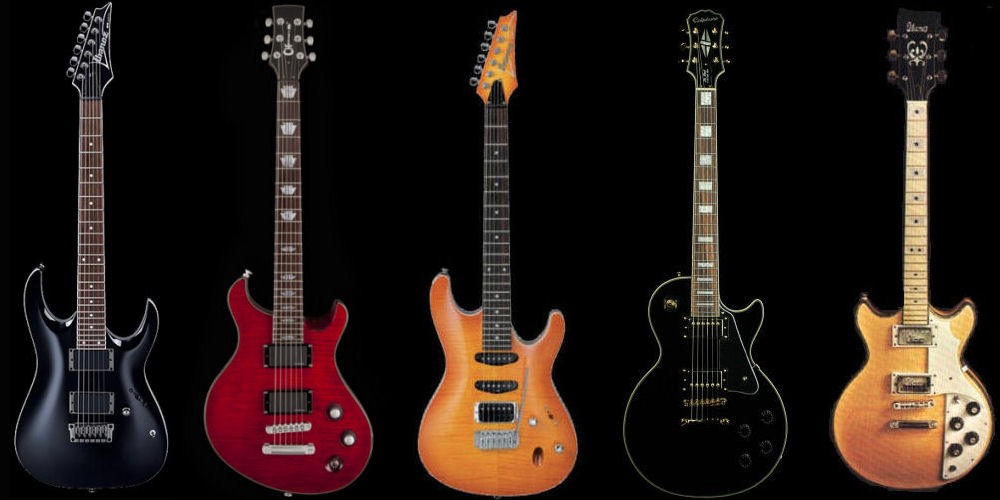

by the way, hier mal meine babys



[michum]

schöne Gitarren^^

ich hab kein Diagramm direkt für dich, aber immerhin einen Haufen links:
http://www.jemsite.com/forums/f35/another-pickup-wiring-resource-thread-110579.html

falls du keine konkrete Antwrt bekommst (von jemand, der zufällig die Gitarre hat) könntest du dich da mal durchwühlen.



[madmaxde]

Danke an alle... aber das ferne liegt so nah...
einer meiner Facebook Mitmusiker hat das in seinem Dateifundus noch gefunden

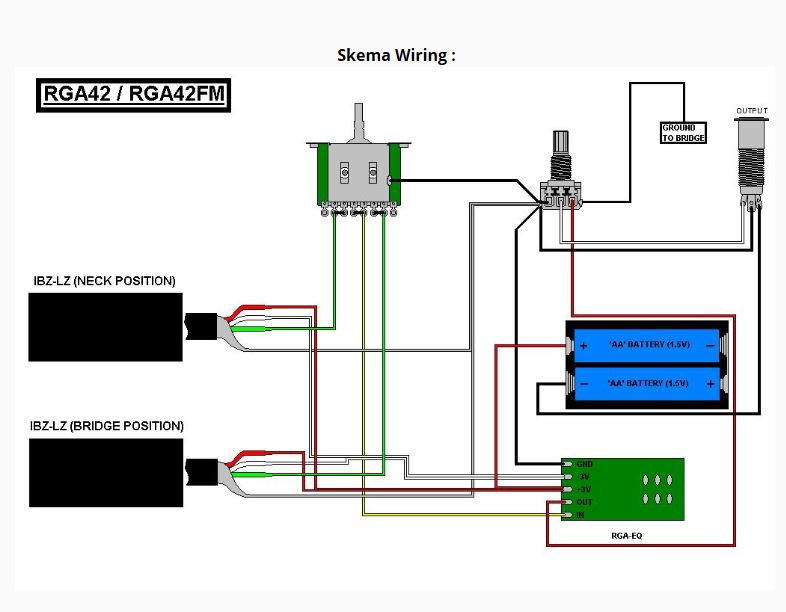

Wenn es einer braucht, ich lade es mal hoch!!

cu madmaxde
