2 Humbucker seriell/parallel und splitten?

[chrisp2]

Hallo zusammen,

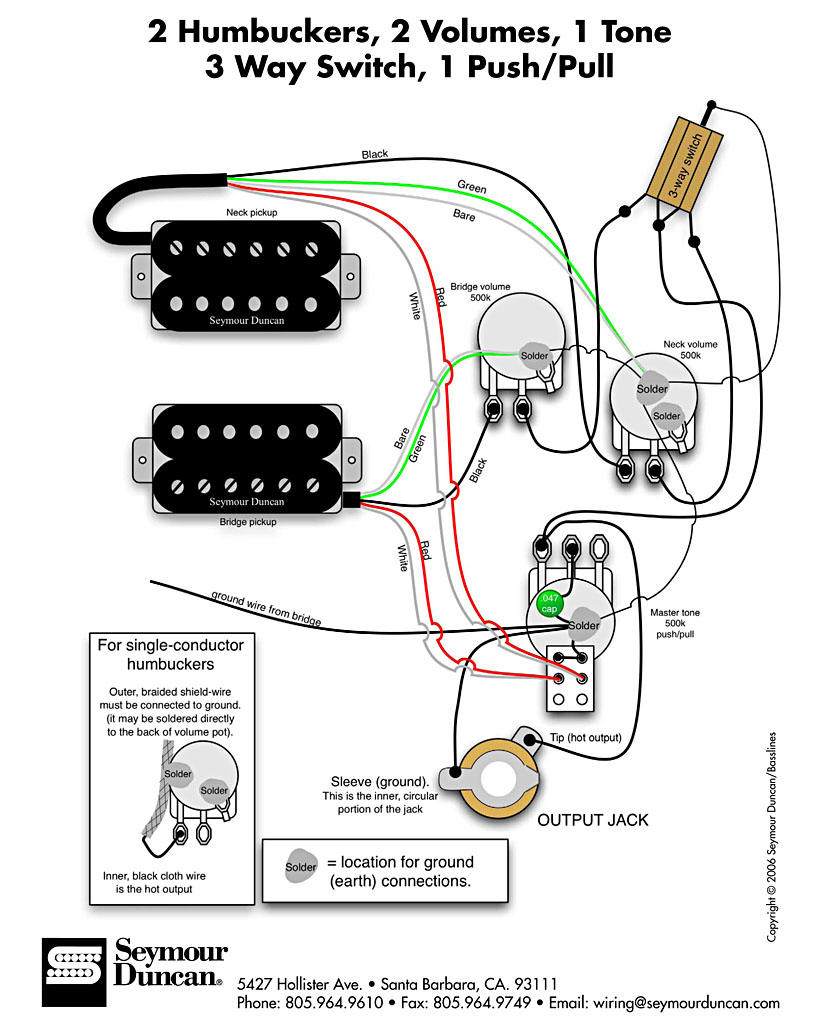

ist es möglich diese beiden Schaltungen irgendwie miteinander zu kombinieren?



als zum einen dass seriell/parallel möglich ist und im normalen seriellen Modus auch splitten möglich ist?
Und sorry im Vorraus falls ich da nach totalem Humbug frage

Gruss
Chris



[Fabi_S]

Klick mich, ich bin ein Link.

Die Unterschiede zwischen gesplittet und parallel sind aber wirklich nur sehr gering.

Grüße,
Fabi



[chrisp2]

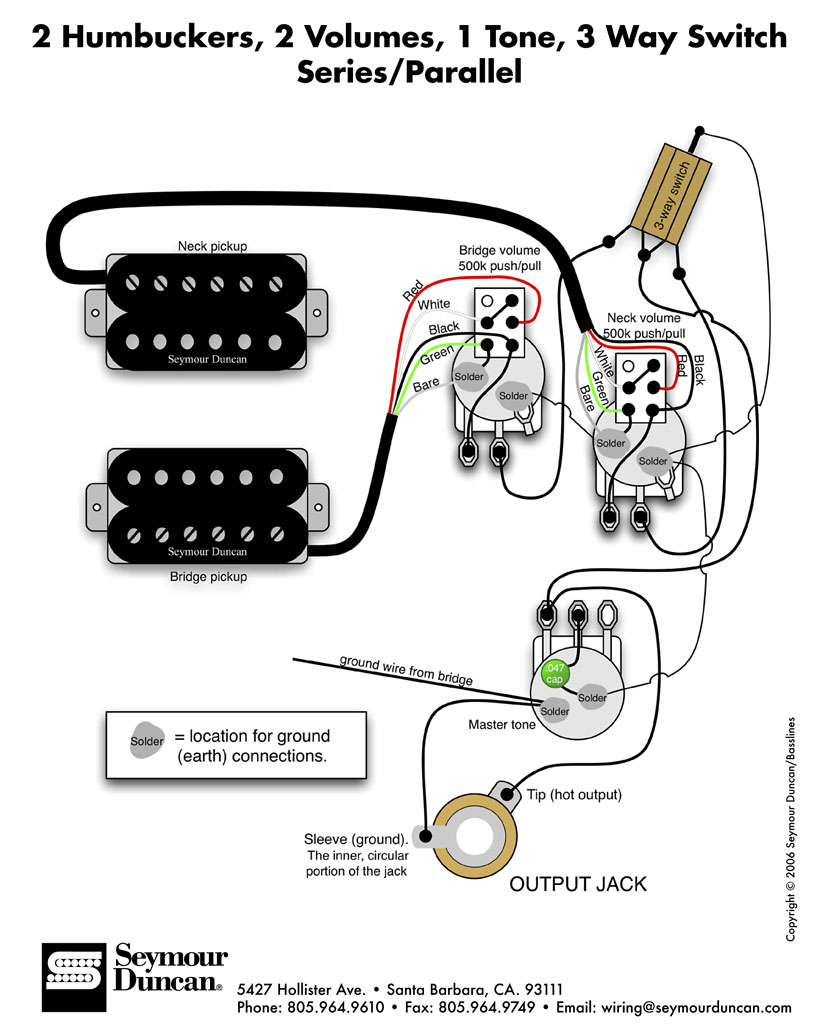

Vielen Dank. Ich steh blos leider bischen aufm Schlauch was mir SD damit sagen will. Die abgebildete Schaltung ist ja die seriell/parallel mit einem Push/Pull-Poti.
Und wie meinen die das dann mit series/split/parallel weiter?

Ich bin da noch in der Einarbeitungsphase mit so PU-Schaltungen



[Fabi_S]

Nein, das ist nicht nur für ein Push/Pull-Poti, sondern auch für einen On/On/On-Minischalter. Steht doch da
Der Schalter, den du suchst, schaut so aus. Du musst also noch extra Platz schaffen, denn mit einem Poti kannst du die Schaltung nicht realisieren.
Grüße,
Fabi



[chrisp2]

ah jetzt dämmerts langsam, dankeschön

aber ich denk ich werd mich dann für die seriell/parallel entscheiden



[Fabi_S]

Kein Problem
Gute Wahl. Parallel klingt fast wie ein Singlecoil nur ohne dem lästigen Brummen.
Grüße,
Fabi



[chrisp2]

Die entscheidende Hilfe war der Link zum dem DPDT-Schalter bzw. den dargestellten Schaltstellungen. Da hatte ich so Anfangs meine Probleme bei den gängigen Verdrahtungsplänen wo man zwar sieht wo die Leitungen rankommen, aber dann nicht weiss wie die Schalter die Kontakte verbinden oder trennen. Da kann man dann auch schlecht den Signalwegen folgen.



[DerOnkel]

[Die Unterschiede zwischen gesplittet und parallel sind aber wirklich nur sehr gering.

Oh, da bin ich aber doch etwas anderer Meinung. Liest Du hier: Das Klang-Mysterium der Humbucker-Modes

Ulf



[Fabi_S]

Danke Ulf für den Link, deine Guitar Letter kenne ich mittlerweile sehr gut.
Allerdings schaut meine persönliche Erfahrung ein wenig anders aus. Ich konnte bis jetzt keine riesigen Unterschiede zwischen den beiden Varianten feststellen. Für mich klingt das immer recht ähnlich. Und auf Grund das Vorteils der Brummunterdrückung entscheide ich mich dann eigentlich immer für die Parallelschaltung.
Grüße,
Fabi



[chrisp2]

So... wollte nur mal meine Freude darüber kundtun, dass ich heut zum ersten mal eine Pickupschaltung modifiziert habe und es hat sogar gleich auf Anhieb funktioniert
Ab sofort können die beiden Seymour Duncan Humbucker meiner Ltd EC-1000 per Push/Pull-Potis sowohl seriell als auch parallel tönen.

Vielen Dank hier für die Entscheidungshilfe
