Akustik Pre-Amp für Yamaha FGX720SC

[Turbopowerdamian]

Hi Leute,

leider funktioniert mein Tonabnehmer an meiner Yamaha* FGX720SC Dreadnought seit einer Weile nicht mehr. Ich tippe darauf, dass es an dem Preamp in der Gitarre liegt. Vergeblich habe ich versucht im Netz einen Ersat-Preamp zu bekommen. Leider erfolglos. Zudem muss mein Modell ein wenig älter sein, da die meisten Yamaha* FGX 720 SCs, die ich so im Netz finde, unter den Spezifikationen als Preamp ein Yamaha* System 55 one-way aufgeführt haben, das über ein eingebautes Stimmgerät verfügt. Meine Gitarre hat kein Stimmgerät. Lange Rede, kurzer Sinn: Kann mir jemand sagen, wo ich einen passenden Ersatz Preamp bekomme?

Danke und viele Grüße



[GEH]

Ich tippe darauf, dass es an dem Preamp in der Gitarre liegt.

Kann sein, ist es aber in dem meisten Fällen gar nicht.
Wie kommst du zu der Schlussfolgerung?
Kannst du deine Fehlersuche genauer beschreiben?

Sehr oft ist die Stelle, wo das Käbelchen vom Piezo durch das kleine Loch im Steg abzweigt, ein Schwachpunkt.
Hast du bereits mal den Steg herausgenommen und ist klar, ob derPreamp überhaupt ein Signal bekommt?
Oder ob die Kabelvervbindung von Preamp zur Buchse noch in Ordnung ist?

Sollte der Fall klar sein, kannst du es auch mit einem anderen Preamp probieren, wird halt etwas Bastelarbeit an der Zarge.



[Bassturmator]

Ich würde auch empfehlen da mal jemanden drüberschauen zu lassen der etwas davon versteht.

Ich hatte neulich `nen Kunden mit einem ähnlichen Problem. Leider gab es Indizien die zunächst auf eine falsche Fährte geführt haben, was die Reparatur auf zwei Stunden ausgedehnt hat, aber bis auf einen neuen Anschluss für die 9V-Blockbatterie war dann immerhin kein Ersatzteil nötig. Schaden war ein gebrochener Kontakt auf der Platine der sich problemlos löten ließ und so konnte der gig am darauffolgenden Tag mit genau dieser gewünschten Gitarre stattfinden.



[Turbopowerdamian]

Kann sein, ist es aber in dem meisten Fällen gar nicht.
Wie kommst du zu der Schlussfolgerung?
Kannst du deine Fehlersuche genauer beschreiben?

Erst mal danke für Eure schnellen Antworten und hilfreichen Hinweise.
Ich habe zunächst darauf getippt, dass sich ein Kabel von einer Lötstelle gelöst hat. Daraufhin habe ich die Saiten entfernt und durch das Schalloch alle Kabel und Anschlüsse untersucht. Es schien alles in Ordnung zu sein, wobei ich das auch zum ersten Mal gemacht habe und mich entsprechend nicht gut auskenne. Die Batterieanzeige leuchtet und wenn ich die Gitarre einstöpsele und meinen 100W Amp sehr stark aufdrehe, kommen leise Geräusche von der Gitarre, insbesondere im lead kanal. Teilweise klingt es neben der niedrigen Lautstärke raschelig. Einzig richtig laut ist das Ein- und Ausstöpseln und der integrierte Federhall des Amps bei sehr hohem Amp-Volume. Liegt es daher vielleicht an der Masse? Teilweise gibt es bei ebay sehr günstige komplette Austausch-Sets mit Preamp, Piezo etc., dafür müsste ich nur wissen welches Set in meine Preamp-Fräsung passt...



[OldRocker]

Hi,
versuche mal folgendes:
drehe an deinem Preamp Bass und Höhen voll rein, Volumen ganz zu und steck die Gitarre in den Amp ein. Dreh den relativ laut und dann das Volumenpoti auf. Entsteht nun gleich zum Aufdrehen des Volumenpotis des Preamps ein ansteigendes Rauschen dann geht der Pre und der Pickup ist hin. Das ist durchaus möglich und wurde schon hier beschrieben.
Zudem kann es gut sein, dass in deiner Yamaha* als Stegeinlagenpickup dieser alte rote B-Band verbaut ist der nicht mehr funktioniert wenn er undicht wird-und er ist nach dieser Zeit so gut wie sicher undicht!

Gruss,
Bernie



[Turbopowerdamian]

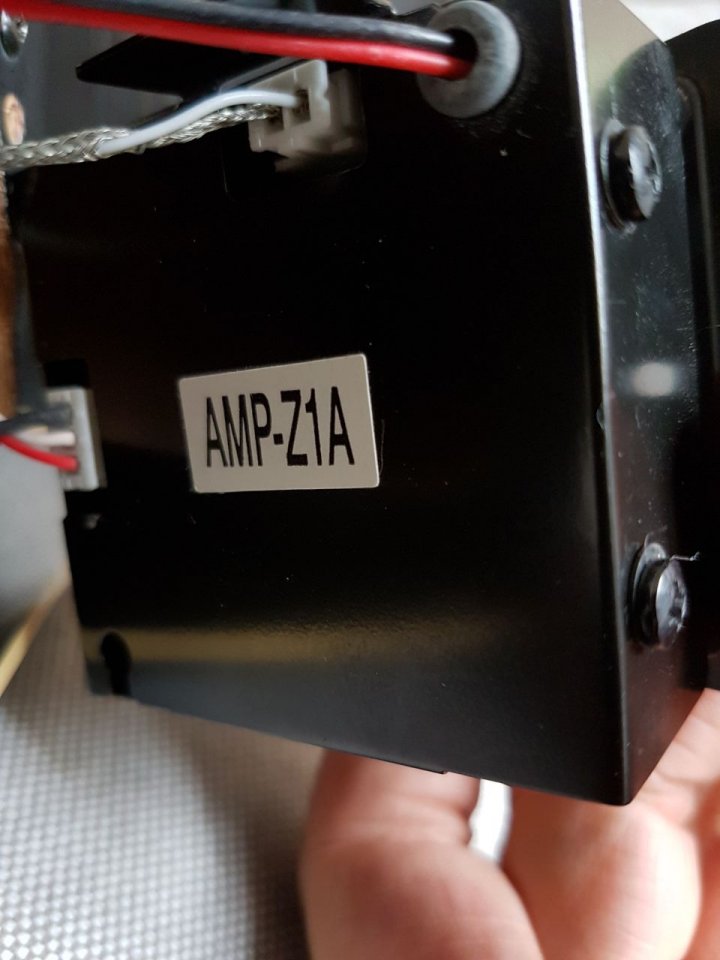

Hat ansonsten jemand eine Idee wodrunter ich ein baugleiches Teil wie auf dem Foto am besten bei ebay finde? Unter der Aufkleberbezeichnung finde ich den Preamp nirgends...

Hi,
versuche mal folgendes:

Der Foto-Post hat sich erledigt. Bernie, habe Deinen beschriebenen Test gemacht und erhielt das von Dir erwartete Ergebnis. Was benötige ich nun für einen Pickup? Danke und liebe Grüße



[Bassturmator]

Hatte mich schon gewundert warum Du Bernies Tip nicht befolgt hast.

Was den pickup betrifft, bau ihn doch mal aus und schau ob einer von diesen passen könnte:

https://www.thomann.de/de/bband_usttransducer_22_r.htm*
https://www.thomann.de/de/bband_usttransducer_29r.htm*

Im Zweifel mal bei den Thomännern nachfragen...



[Turbopowerdamian]

Ok, super, danke. Sind die besser als Shadows? https://www.thomann.de/de/shadow_sh_097.htm*
Oder ist das -wie bei E-Gitarren- in vergleichbaren Preissegmenten einfach Geschmackssache?



[Bassturmator]

Nein, es geht hier mehr um die Anpassung des Ausgangssignals des pickups an die Eingangsempfindlichkeit des Vorverstärkers.



[chris_kah]

Der Stecker zum Pickup ist ein anderer als bei den B-Bands verbauter.
Es muss auf jeden Fall ein Pickup verwendet werden, der zum Preamp passt.
B-Band Transducer braucht einen passenden Preamp.
Ein Piezo einen anderen Preamp.

Kannst du ein Foto vom Pickup posten?



[Turbopowerdamian]

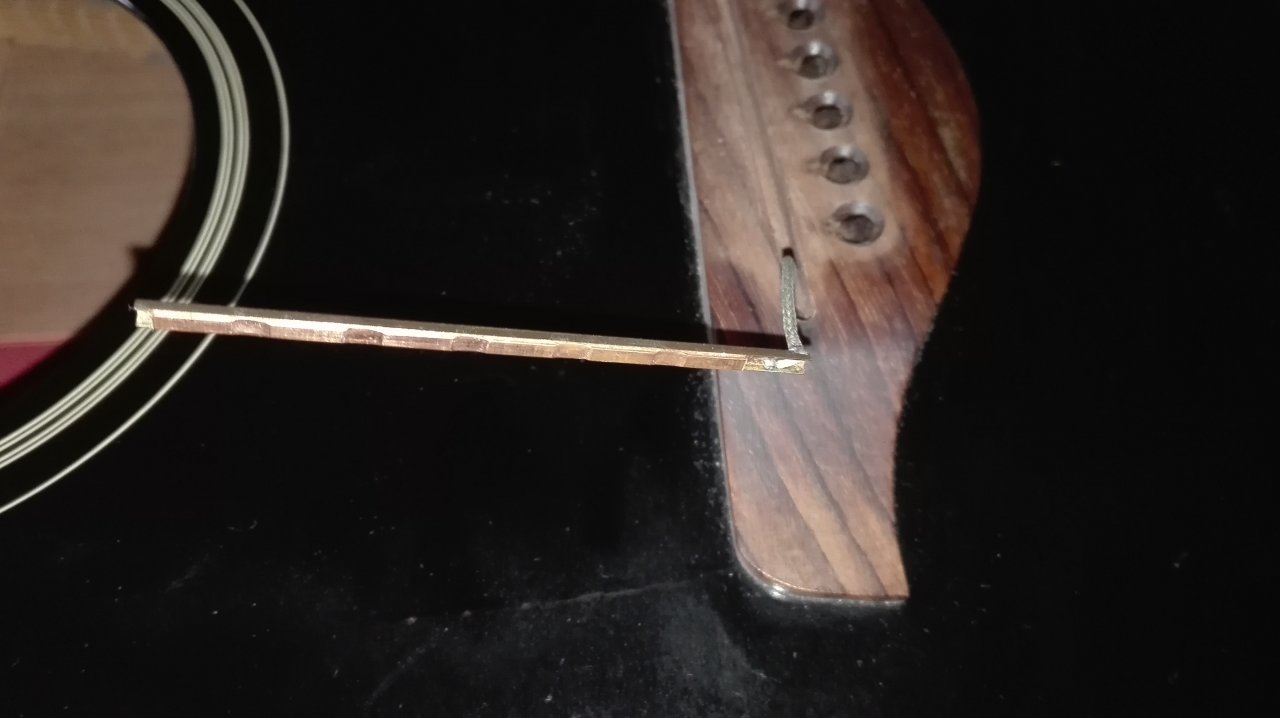

Das ist der Pickup
--- Beiträge wurden zusammengefasst ---
Stecker ist der links oben.



[Bassturmator]

B-Band Transducer braucht einen passenden Preamp.
Ein Piezo einen anderen Preamp.

Das ist richtig. Genau das meinte ich als ich von der Signalanpassung sprach.

Das auf dem Foto sieht aus wie ein Piezo. Den Stecker könnte man ja notfalls tauschen oder ganz drauf verzichten, das sich preamps wie der abgebildete recht leicht öffnen lassen und eine sehr überschaubare Platine beherbergen.



[Turbopowerdamian]

Alles klar, welcher der beiden B-Band Transducer ist zu bevorzugen?



[OldRocker]

Hi,
das ist definitiv kein B-Band, du kannst keinen B-Band UST-Transducer verwenden!
Aber jeder normale Piezo sollte funktionieren.

Schau dir im Netz PUs an, die ähnlich aussehen-sollten gehen-so gross sind da die Unterschiede nicht.
Ich habe z.B. mit den günstigen Belcat Piezos sehr gute Erfahrungen gemacht.
U.a. werden diese in dem wirklich guten "e sonido" Pickupsystem verbaut, das insgesamt ein umgelabeltes Belcat System ist und Fishman und Co eigentlich ebenbürtig.

Bernie



[Turbopowerdamian]

Vielen Dank! Belcat scheint es in Deutschland nicht unproblematisch zu geben. Passt der hier?
http://www.ebay.de/itm/Shadow-Shadow-099-Piezo-72mm-Classic-western-3-2-mm-Stegeinlage-/192238472409?hash=item2cc24e4cd9:g:6y0AAOSwnK9ZXJeN

Dann würde ich den jetzt einfach bestellen. Danke für Eure Hilfe!



[Turbopowerdamian]

Noch mal ´ne Nacht drüber geschlafen, muss ich doch zurückrudern. Bei Ebay Kleinanzeigen wird meine Gitarre in besserem Zustand (nämlich mit funktionstüchtigem Pickup) für 260€ Verhandlungsbasis angeboten.
https://www.ebay-kleinanzeigen.de/s-anzeige/yamaha-fgx-720-sc-western-gitarre-mit-pickup/711284769-74-1060
In Relation zum Gesamtwert meiner Gitarre und gemessen daran, dass ich sie zu 90% unplugged spiele, ist mir 39€ für den Shadow Piezo zu teuer. Daher werde ich mal weiter die Augen offen halten nach einem Belcat. Vielleicht bietet ja in näherer Zunkunft ein Händler mit erträglichen Versandkosten einen an.

Danke nochmals für Eure Hilfe.



[chris_kah]

Einer von den beiden sollt passen:

Shadow SH097 *​

*​

oder

Shadow SH099 *​

*​

und wenn die Klampfe sonst noch über 200 Eur wert ist, lohnt sich das allemal
