Bassdrum in Fassbauweise

[BDelphi]

Hallo Zusammen,

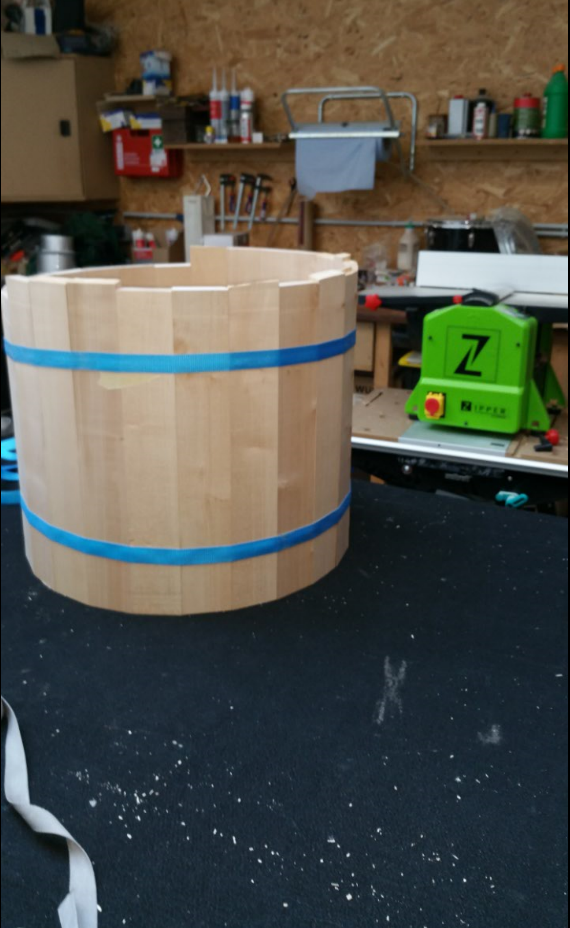

mein 2tes Projekt ist gestartet und wieder mit Ahorn Holz.

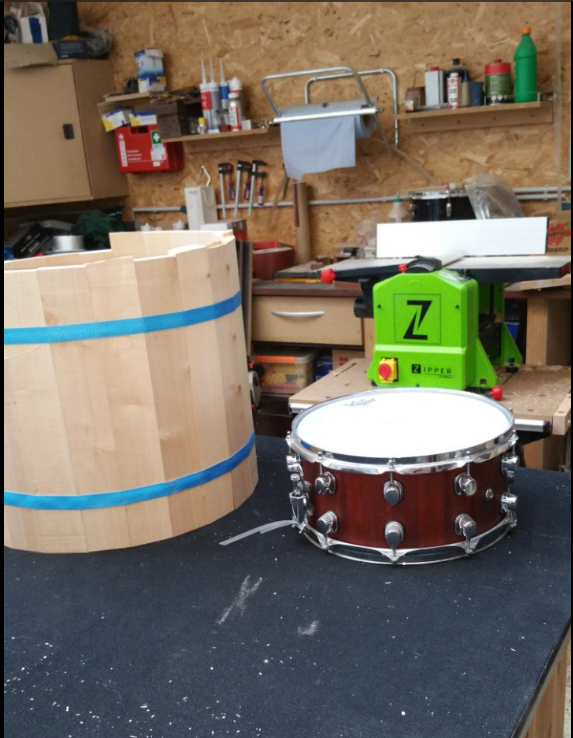

Wie man im Hintergrund sehen kann habe ich mir für kleines Geld ein Abricht und Dickenhobel gekauft.
Das Ding ist richtig genial!

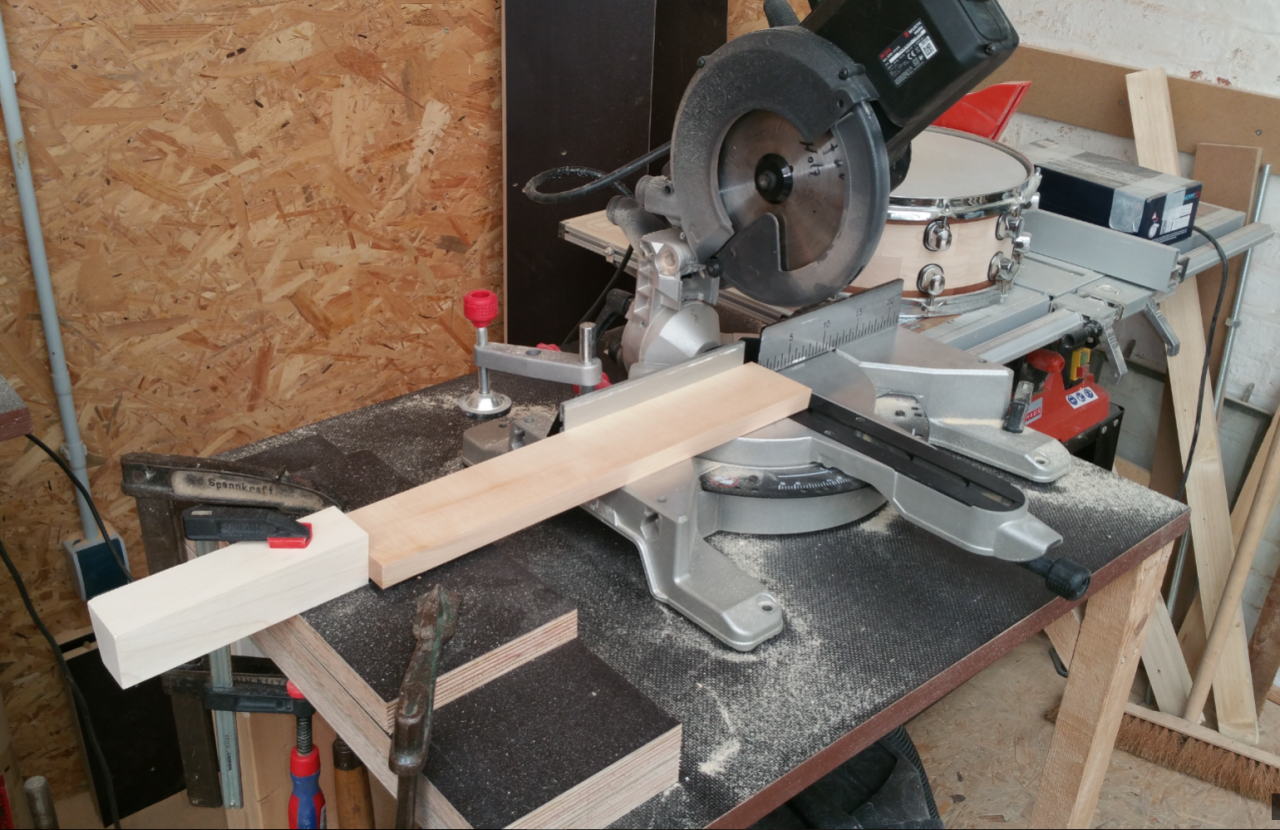

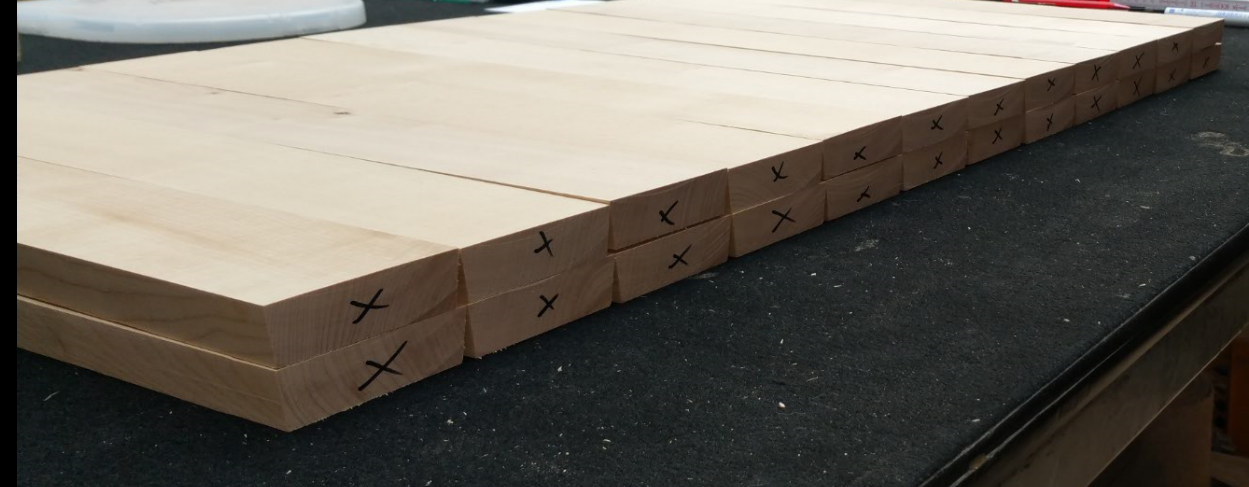

Bis auf das Sägen habe ich die Dauben komplett mit dem Abrichter angefertigt und das Ergebnis ist fast genau.
Die Grad Zahl von 7,5° ist leider nicht ganz getroffen, ich werde alle 24 Dauben noch mal nachschleifen müssen.
Aber - es passt schon fast!
Fortsetzung folgt...

Gruß Thorsten



[Bruzzi]

Hi Thorsten,
cool, dass es bei dir vorwärts geht.

Die Dauben mache ich mit dem Handhobel, für mich immer noch am genauesten und Spass machts auch noch.

Viel Erfolg
Bruzzi



[BDelphi]

Hallo Bruzzi,

klar wäre das mit Handhobel besser und genauer! nur Dummerweise kann ich mit so einem Teil nicht umgehen.
Ich habe das nie gelernt mit Handhobel zu Arbeiten! Außerdem, denke ich mal - dauert das auch ziemlich lange damit die Dauben
herzu stellen!?
Ich bin Selbstständig und für sowas nur etwas mit begrenzter Zeit.
Hier sind noch ein paar Fotos - größtenteils mit Maschinen Einsatz

Ich musste die Dauben allerdings auch fast alle nochmal Nachschleifen - ist schon richtig so genau ist das nicht geworden!
Geklebt mittlerweile ist die Trommel auch schon, hab allerdings noch keine Fotos gemacht.
Hast Du übrigens einen Tipp für mich wie ich möglichst schnell die Stirnkanten auf eine Höhe bekomme?
Da ist auch eine kleine Differenz von ca. einem halben Millimeter drin

Fortsetzung folgt....

Gruß Thorsten



[Bruzzi]

So leid es mir tut...ich mach auch das mit einem Hirnholzhobel mit Fase nach oben.

Ich werde bei Gelegenheit mal eine Anleitung schreiben wie ich das mache, das ist garnicht so schlimm mit den Handhobeln.

Gruß
Bruzzi



[BDelphi]

Wie meinst Du das - mit Hirnholzobel mit Fase nach oben?
Wie bekommst du den Nullpunkt denn hin.
Zur Not kann ich meinen Tischler Ede fragen.
Ich habe jetzt aber keine Bildliche Vorstellung wie Du den Hobel ansetzt um alles auf eine Höhe zu bekommen???

Gruß Thorsten



[BDelphi]

Hallo alle Zusammen und Interessierten,

hier nun die nächsten schritte beim Bau meiner Bassdrum!

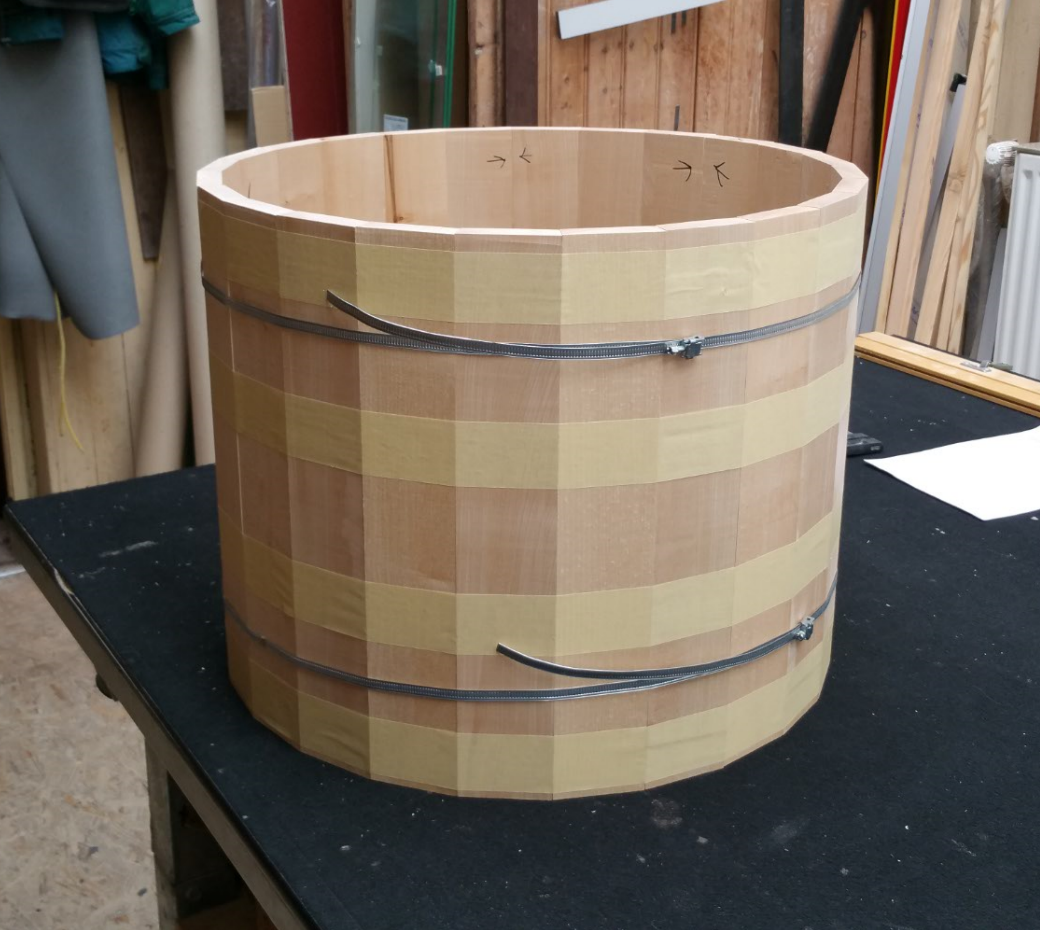

vor einer Woche habe ich die Dauben nun Zusammen gefügt wobei ich die die Dauben
um 2 Runde MDF-Platten gelegt habe. Die dienen zum einen das ich die Teile dazu zwinge rund zu werden
und zum anderen - nachher beim Rund Fräsen, die Gefahr besteht das die Trommel runter fallen könnte in den Fräskopf - ja und dann ist vorbei.

Dazu kommt noch, das die Ober -und Unterseite hier auch plan sein müssen.
Macht man das nicht würde die Welle, in dem Fall die Gewindestange nur herum Eiern.
Die Trommel würde unrund werden, weil der Mittelpunkt sich ständig verändern würde.

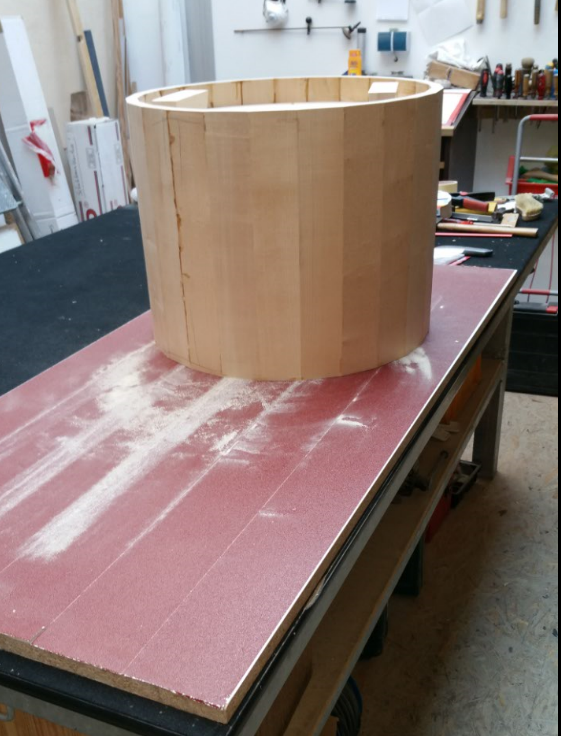

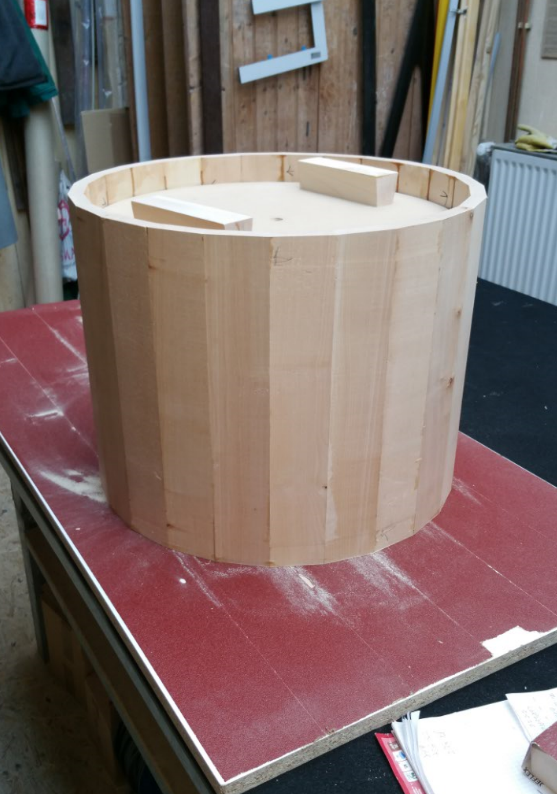

Und das habe ich mittels der Spannplatte, belegt mit 60er Schmirgelpapier hinbekommen, wie auf dem Bild zu sehen ist.

Ich hatte mich hier auf viele Stunden abschleifen Eingestellt - aber war alles gar nicht so schlimm.
Dank des Eigengewichts der Rohen Trommel, ging das ziemlich flott. Die Differenz der Dauben war Fühlbar, aber doch gering.
Es macht schon was aus, das richtige Werkzeug zu haben und auch die Vorbereitungen gut aus zu führen

Wenn es morgen Zeitmäßig hin kommt, werde ich sie morgen Außen Rund machen.
Worauf ich sehr gespannt bin!

ich berichte weiter...

Gruß Thorsten



[BDelphi]

hallo wieder alle Zusammen,

heute nur ein kurzes Statement und Foto!
Musste heute vorzeitig abrechen.

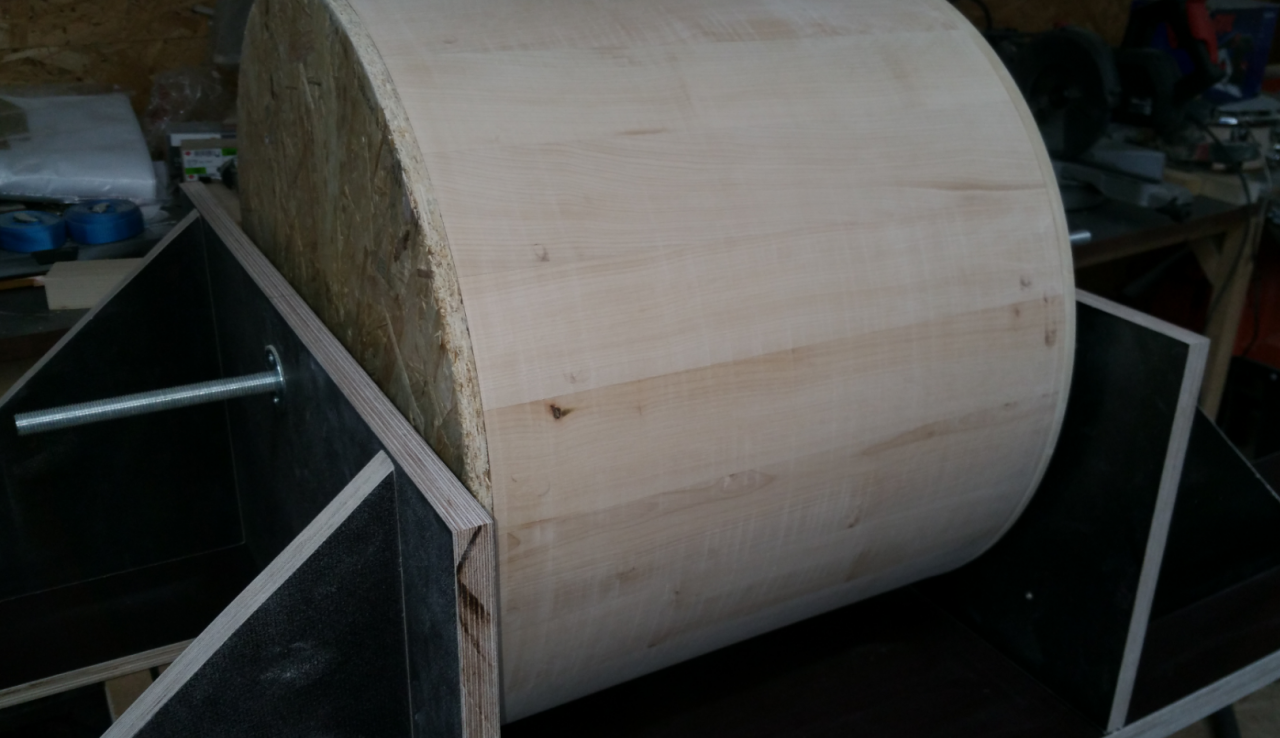

Rund gefräst ist sie schon, der Durchmesser ist auch OK, kann sogar nochmal Fräsen so 1mm, puh...

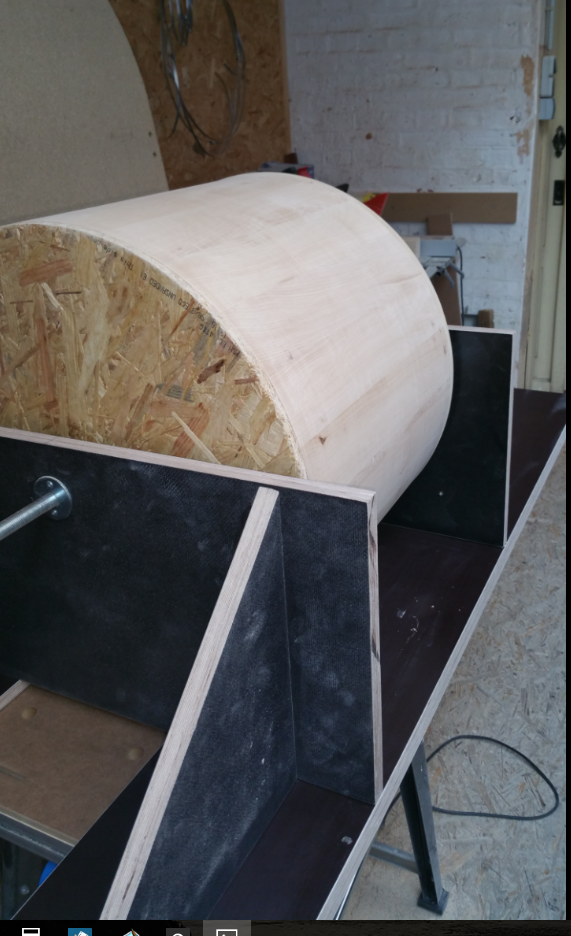

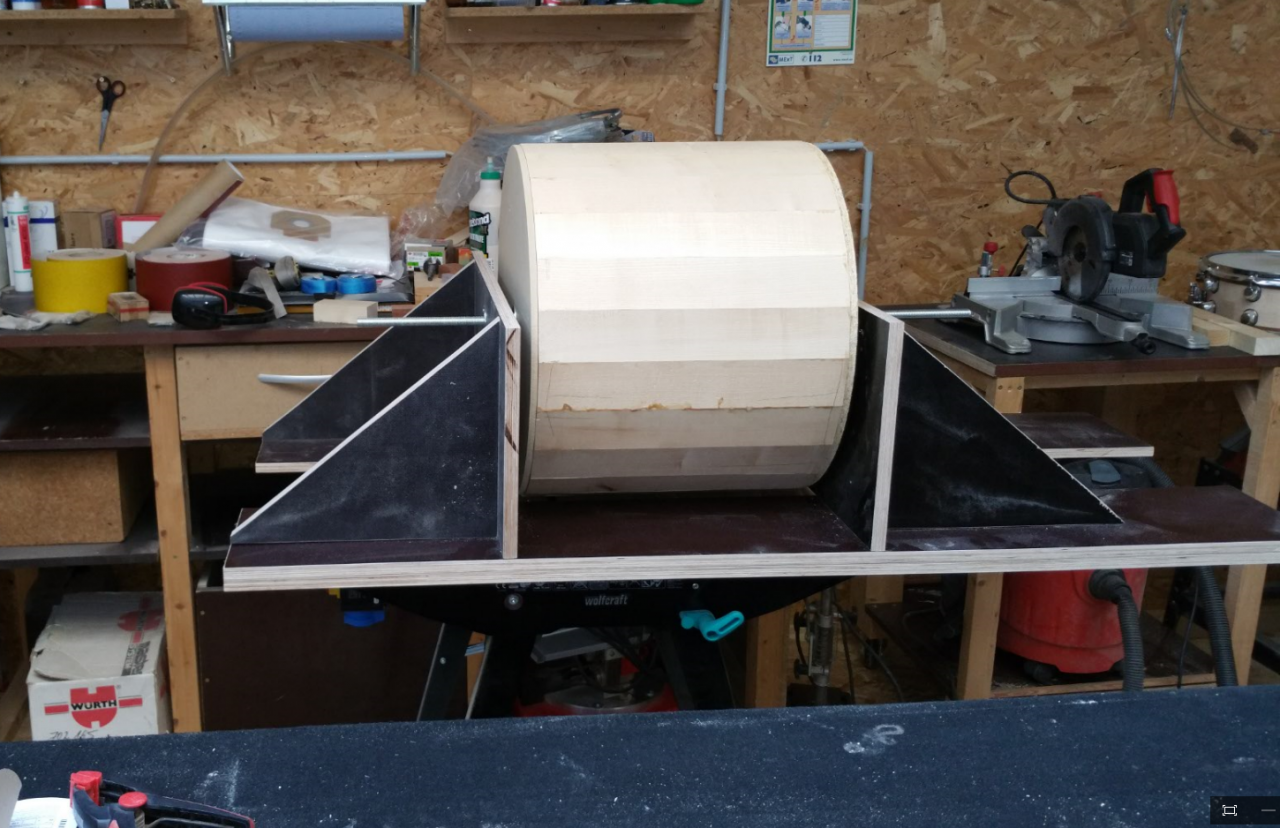

Das ist die Vorrichtung die ich gebastelt habe, die ich dann auch auf die folgenden kleinen Trommeln Umrüsten kann.
Die Oberfräse hängt unter dem Tisch.
Sollte sich übrigens jemand diesen Tisch Kaufen wollen, lasst es!!!
Ich baue mir noch einen anderen Tisch, der dann auch stabil steht!
Stabil ist was anderes!

in diesem Sinne

Fortsetzung folgt...

Gruß Thorsten



[BDelphi]

hallo Zusammen,

ein kleines Update zu meiner Bassdrum!

Rund ist sie ja nun, allerdings ist meine Oberfräse dabei in dut gegangen, sie Fräst zwar noch - aber die hat mir so viele Rillen in holz gehauen.
Ich hatte den Fräskopf in verdacht gehabt, war aber die Oberfräse und wahrscheinlich auch dieser komische Tisch.
Auf jeden fall ist die Trommel jetzt etwas zu klein geraten <grr>!
Ich habe noch kein Fell drübergelegt, mal sehen wie das aussieht

aber hier nochmal ein Bild...

sind auch ganz zu sehen die Rillen!?

ich mache aber weiter, wer A sagt muss auch B sagen!


Thorsten



[BDelphi]

Und wieder hallo alle zusammen,

ok - so schlimm wie ich dachte, ist es nun doch nicht.
Habe heute ein Resofell drübergelegt und muss sagen das es doch noch innerhalb der Toleranz liegt, zumindest meiner

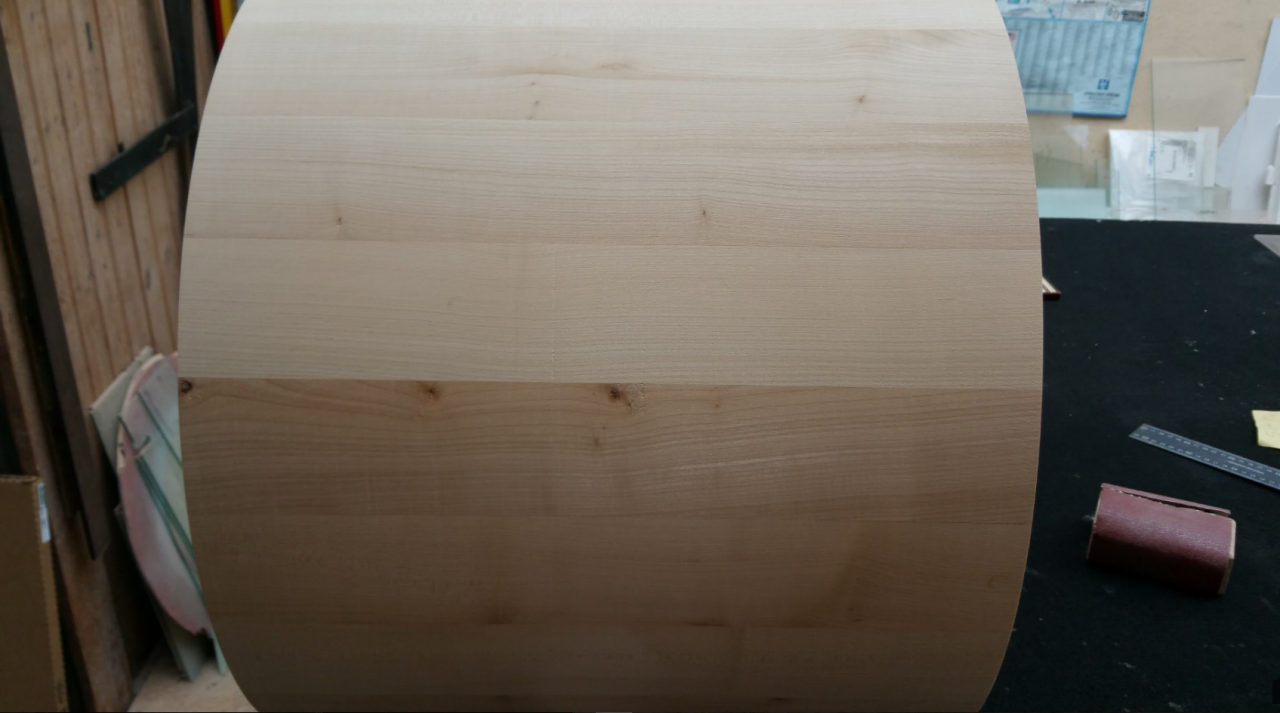

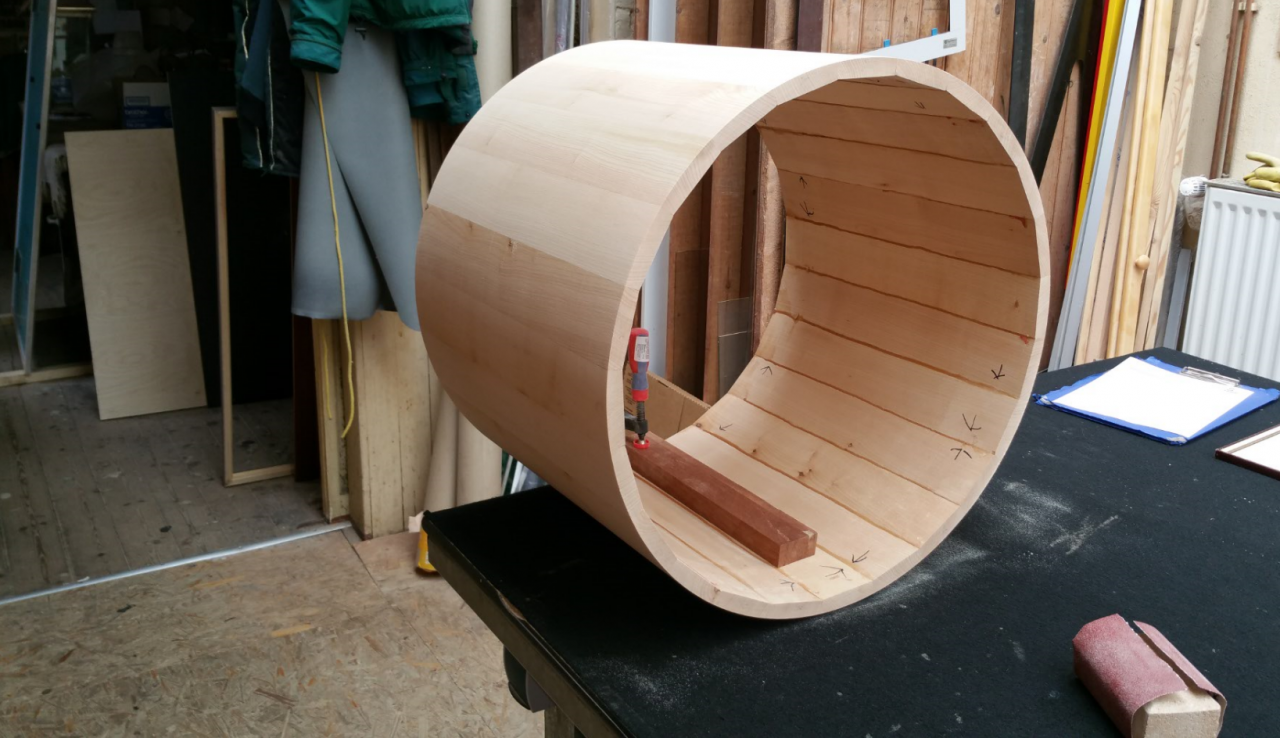

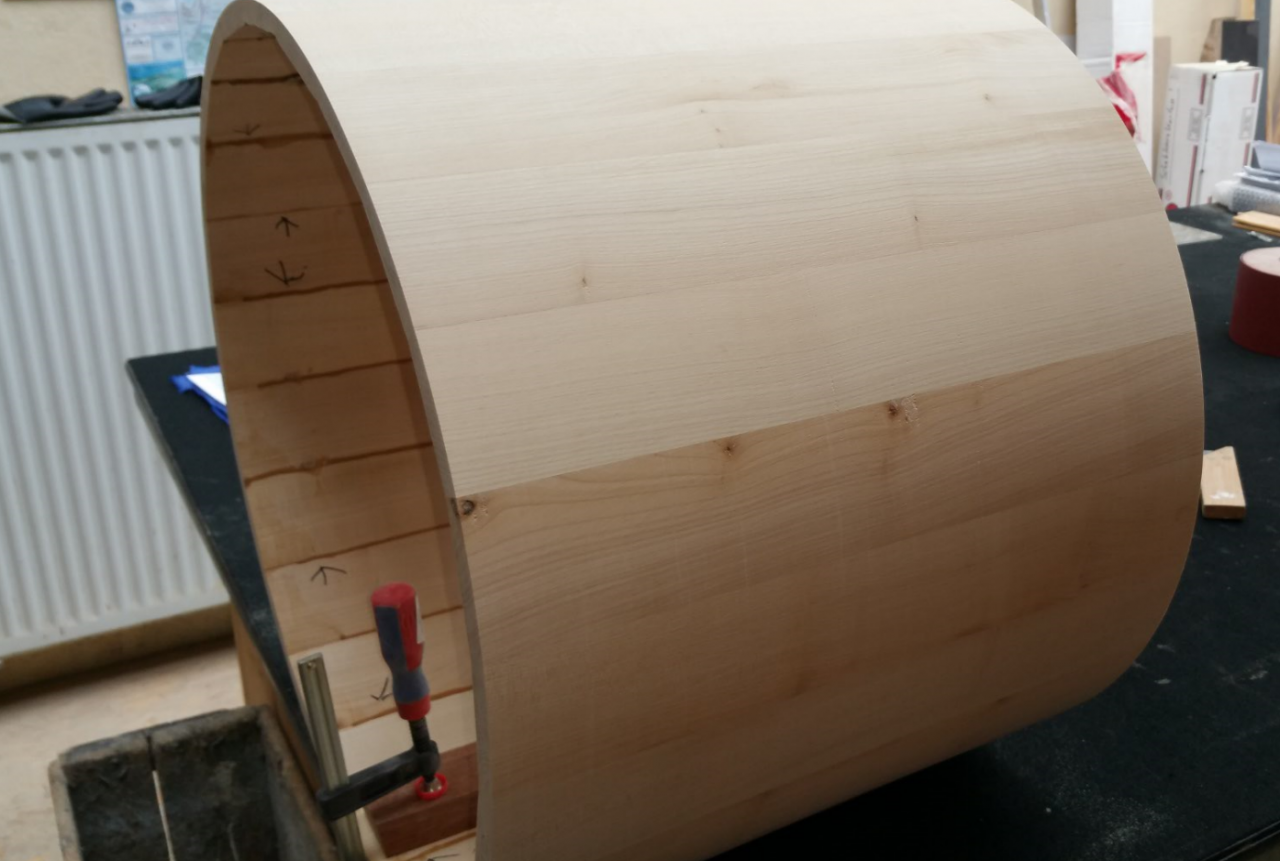

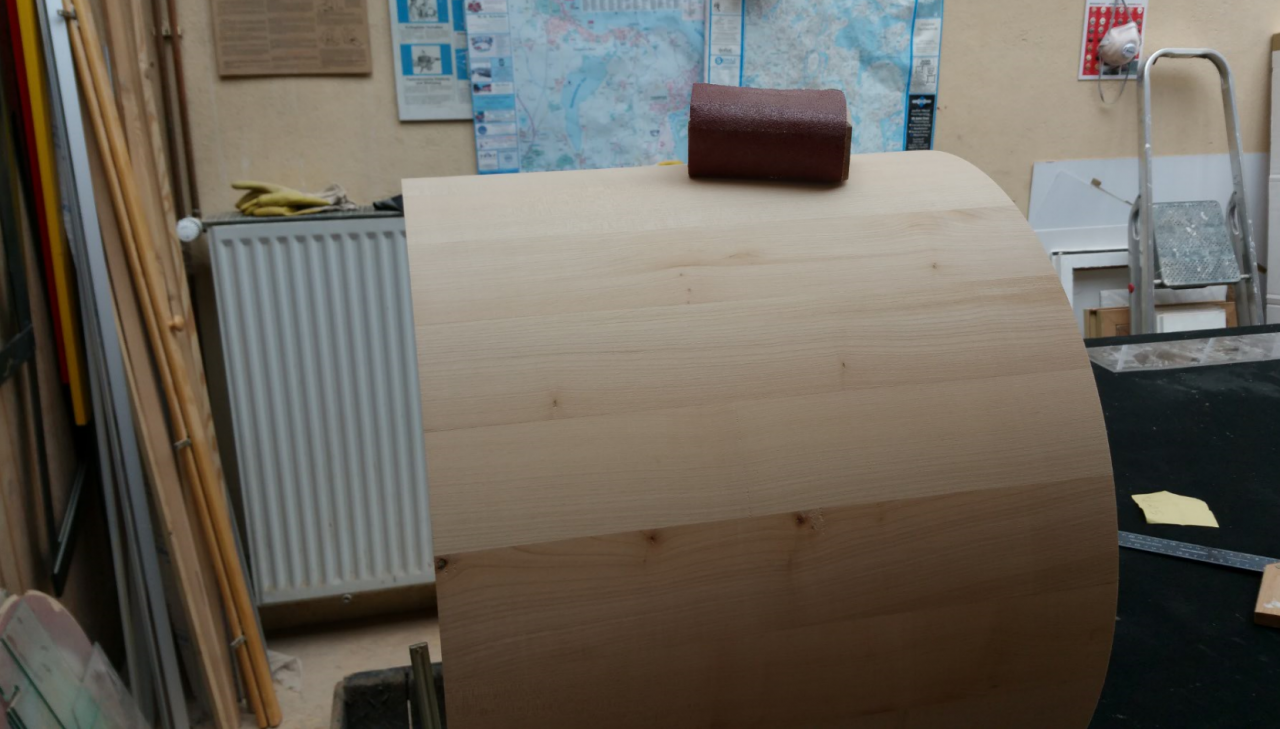

Ich habe mir die Trommel auf den Tisch Festgespannt und geschliffen und das mit der Hand.
Immer brav ein paar Minuten ohne groß zu drücken hin und her geschrubbt. Ich habe zwar nicht gezählt wie oft ich rum war,
aber 6-7 mal war es bestimmt und soviel muss ich auch bestimmt noch mal. Ich hatte dann nach 3 Std. doch keine Böcke mehr
Aber - es kommt, mit jeder Runde werden die Rillen weniger, macht sogar richtig Spaß, dabei zu zu schauen wenn die Rillen und Unebenheiten weniger werden!

Hier nochmal ein paar Bilder dazu....

Ich gehe nicht davon ab!
Auch wenn es mühe macht, macht es doch Spaß!

Fortsetzung folgt...

Thorsten



[BDelphi]

Hallo alle wieder Zusammen,

hier wieder ein Schritt meiner Bassdrum!

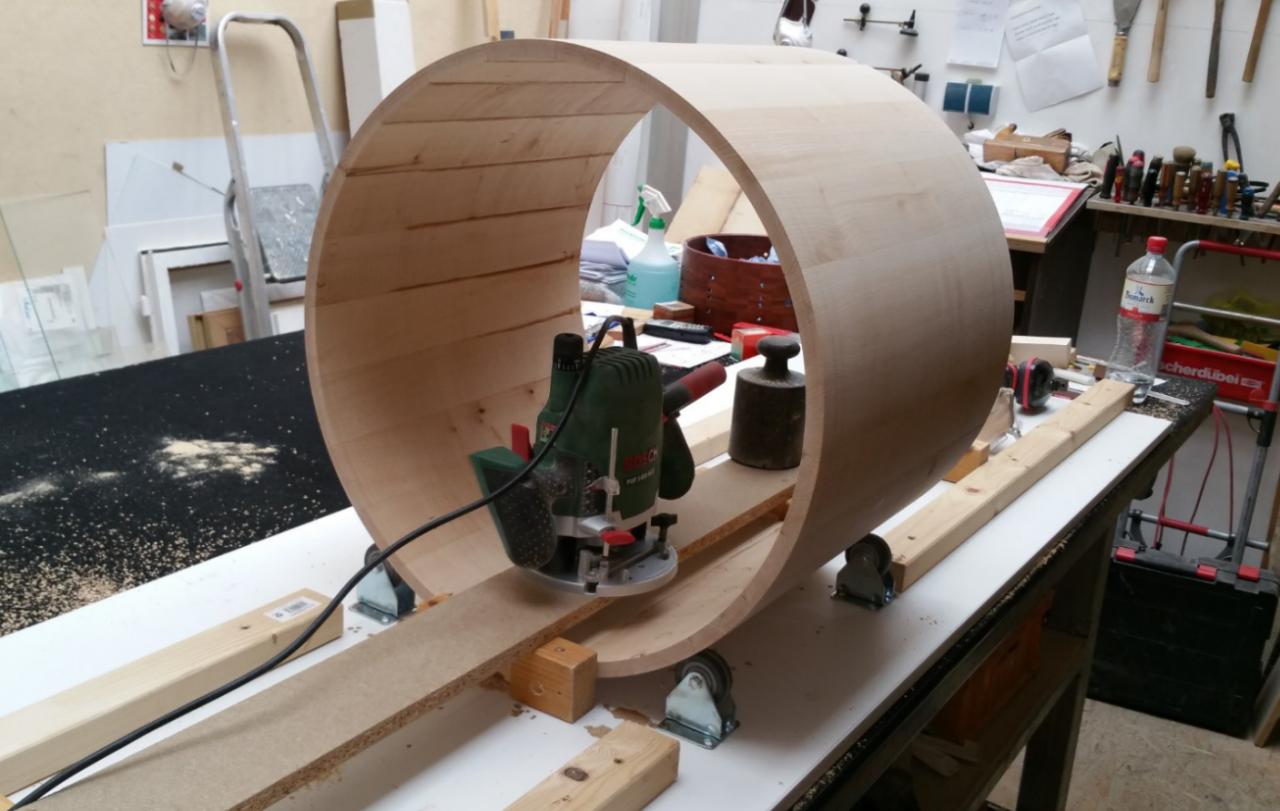

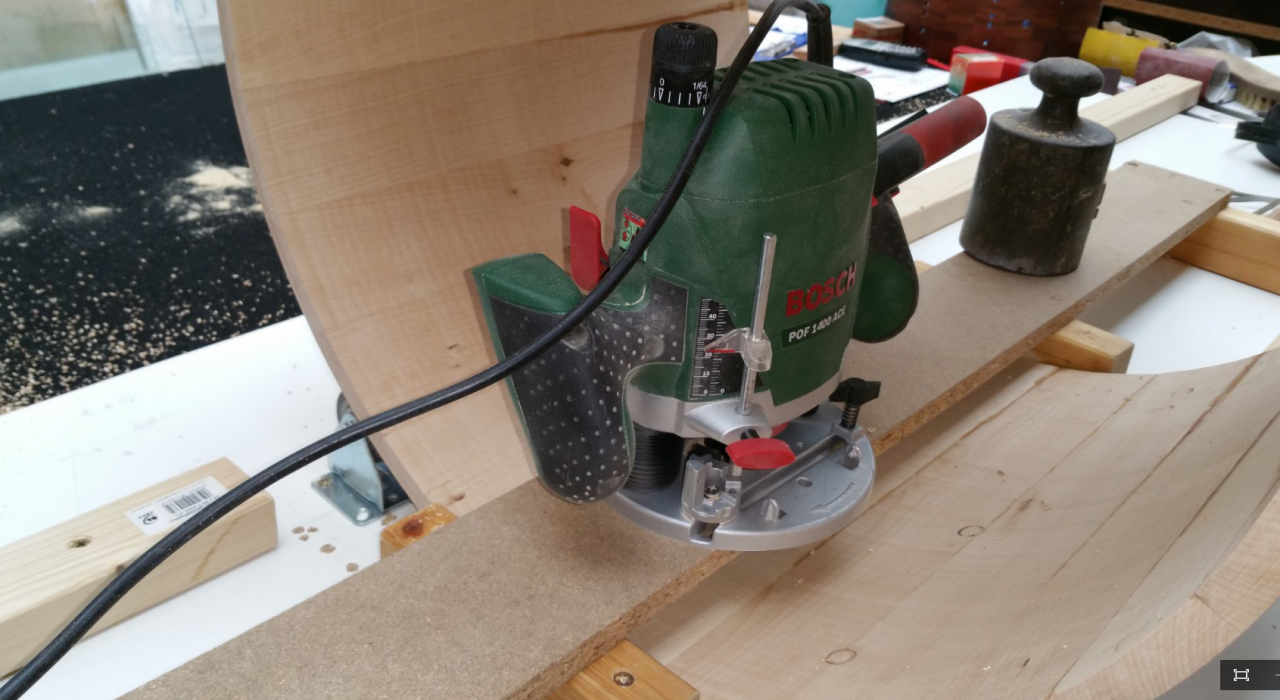

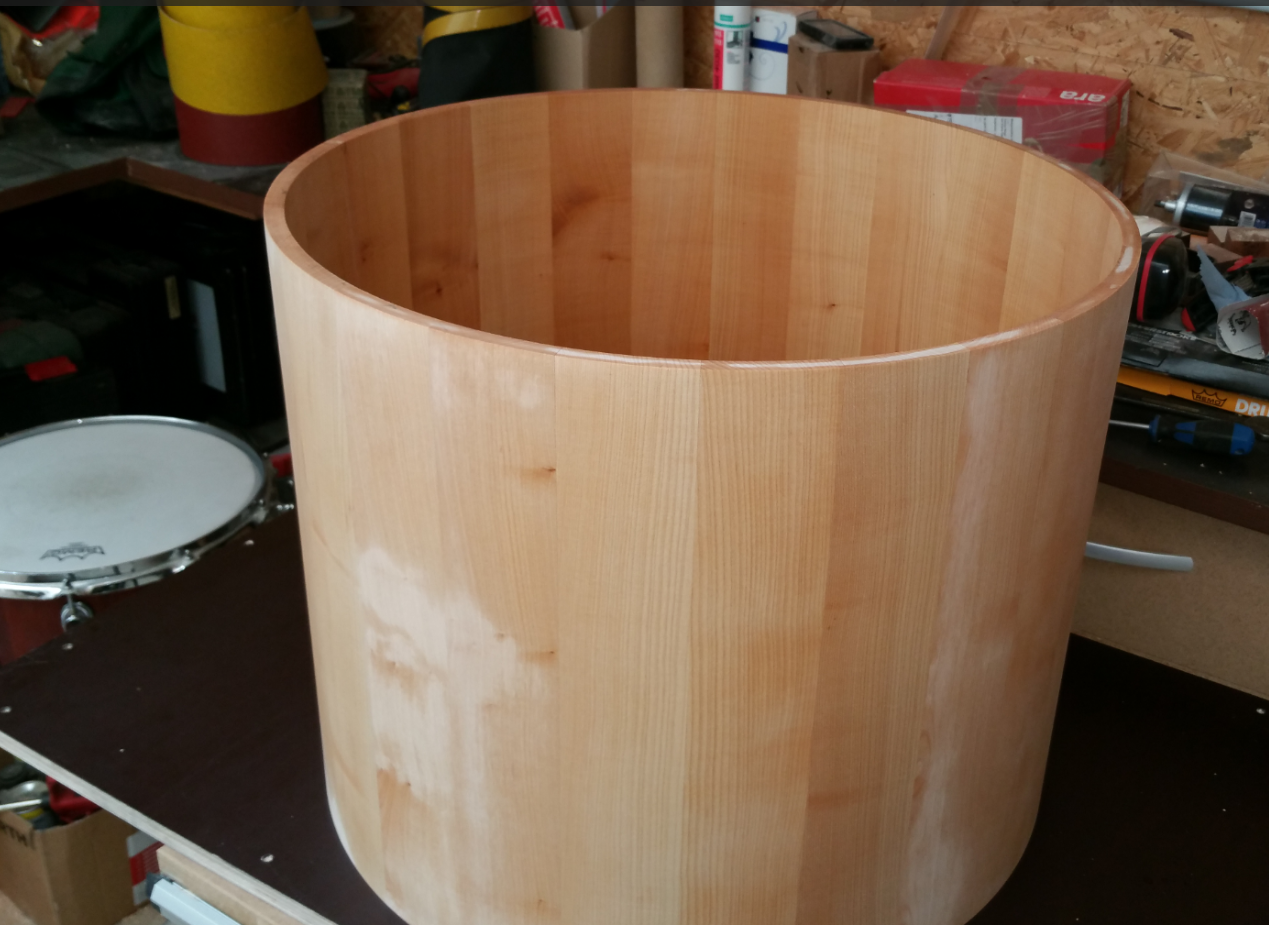

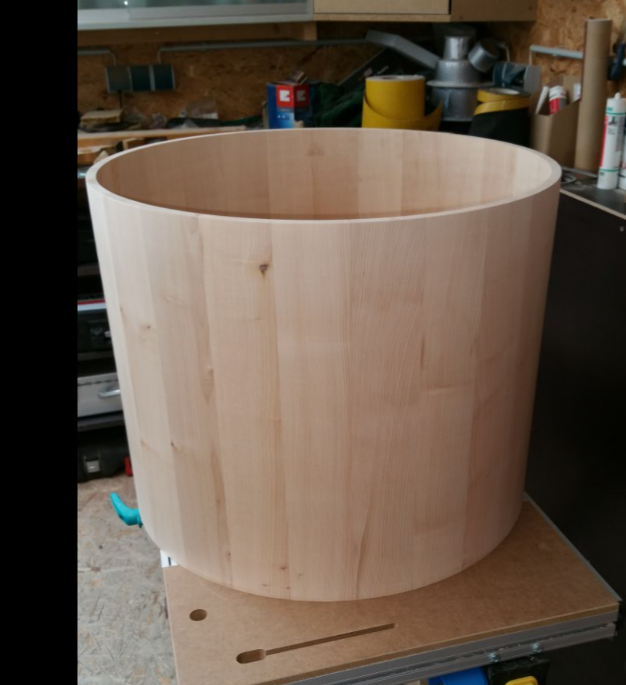

Ich habe sie gestern innen Rund gemacht nach schon bekanntem vorgehen.
Kann man auf dem Foto sehr gut sehen.
Hat übrigens hervorragend geklappt, besser als ich anfänglich dachte.
Einmal grob Vorschleifen habe ich auch schon gemacht, da das Abfräsen relativ glatt geworden ist, geht das echt prima
Ja - leider neigt sich dieses Projekt schon wieder dem Ende
Ich muss jetzt natürlich noch mal alles Schleifen, gewässert habe ich sie heute auch noch mal.
Dann kommt, wenn das fertig ist, außen Beize in Mahagoni und innen wie auch außen Hartwachs von Clou als Schutz auf die Trommel.
Ich muss dann leider noch bis ca. ende des Monats warten bis die Teile kommen von S-Drums! Ich berichte dann weiter...
Aber hier noch ein paar Bilder...

bis bald

Thorsten



[BDelphi]

Hallo Zusammen,

nachdem ich nun die Trommel ausführlich geschliffen habe, so ca. 3/12 Std. (puh)

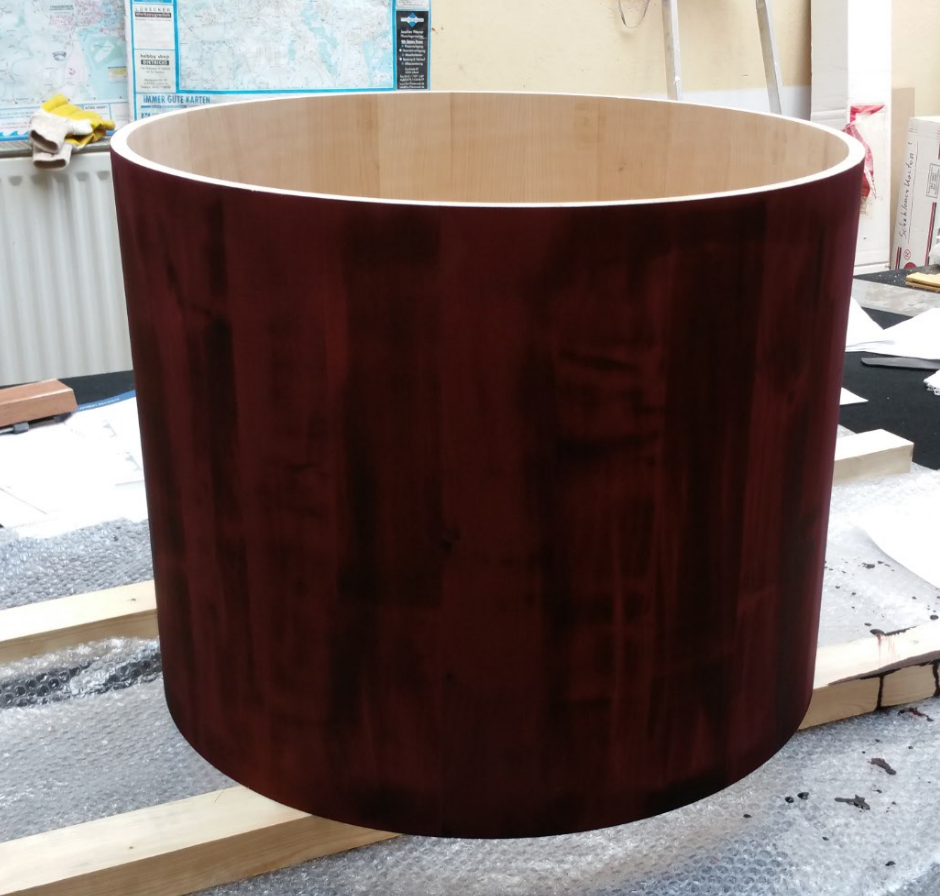

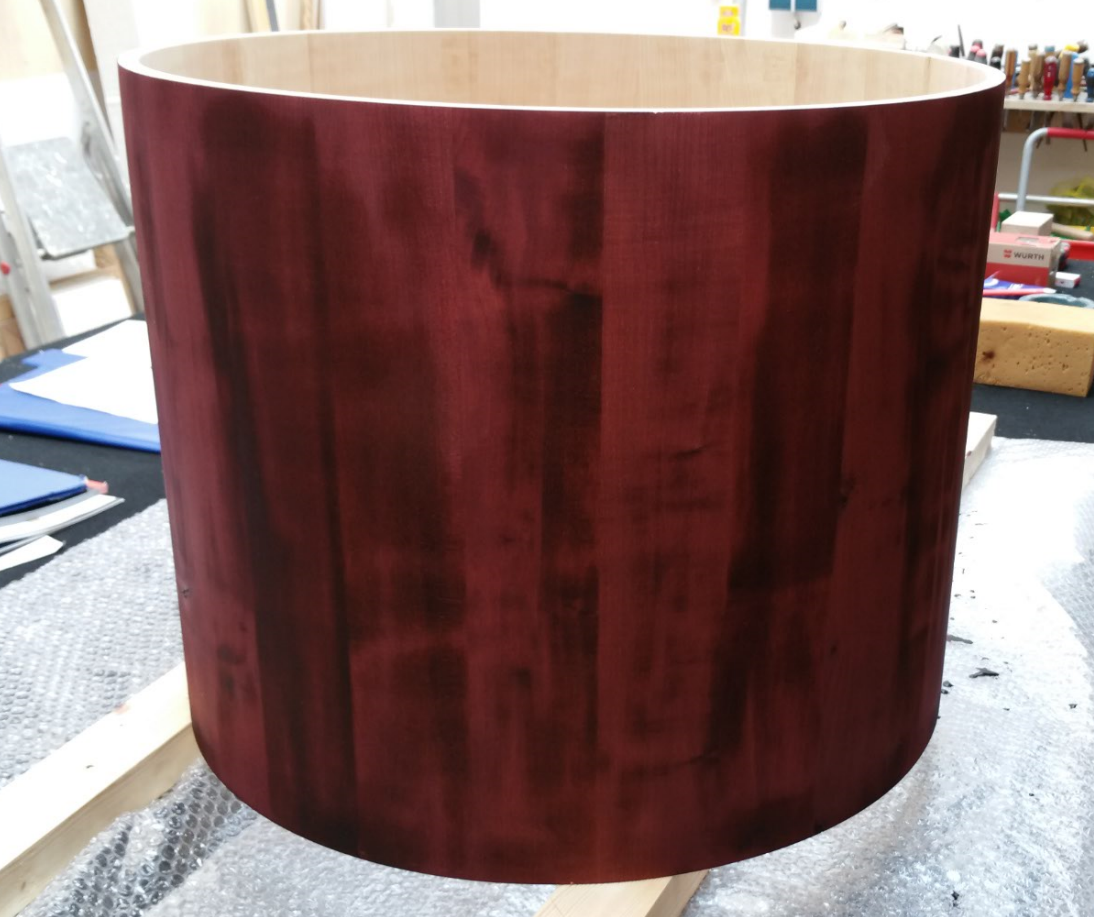

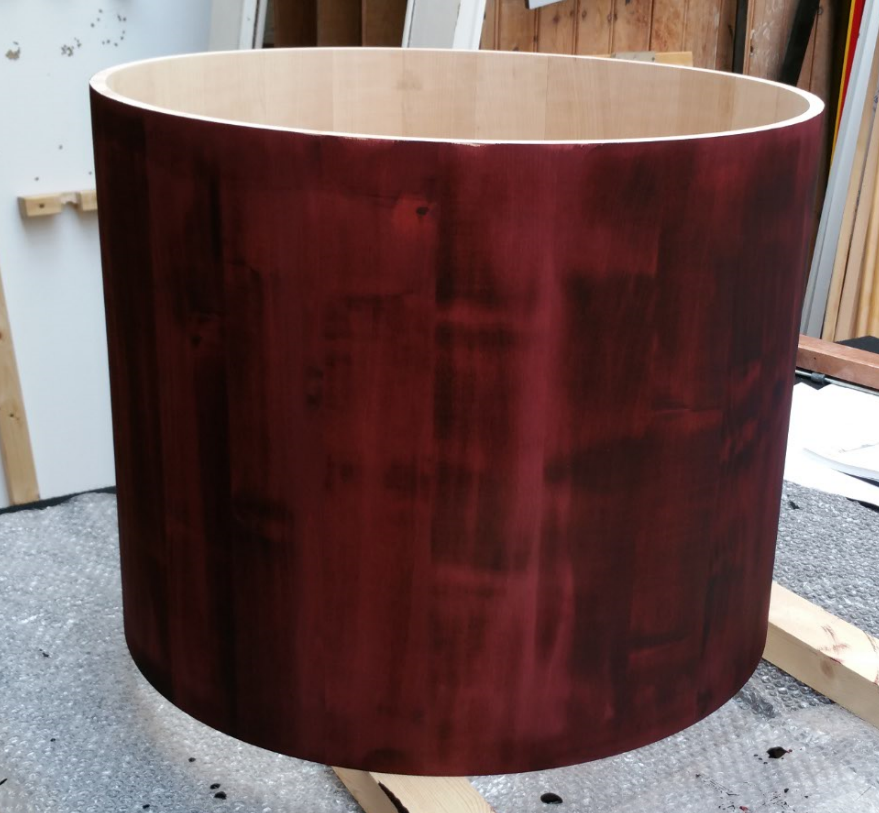

habe ich sie heute auch noch gebeizt! Ja - mehr ist jetzt nicht so zu sehen.
Am Montag werde ich dann wohl den Hartwachs auftragen, mal sehen wie das dann aussieht!?

hier ein Paar Fotos dazu...

gerade frisch aufgetragen!

bis bald...

Thorsten



[Smelly]

Schön! Interessante Arbeit Wie wirst du die Gratung machen?



[BDelphi]

Hallo Smelly,

Innen mache ich sie mit 45° und aussen mit einer abgerundeten Gratung!
Mache ich aber erst wenn ich alles fertig habe.
Löcher bohren, hartwachs drauf usw.
Die Teile bekomme ich leider erst Anfang übernächste Woche

Gruß Thorsten



[sanderdrummer]

Schaut echt super aus



[BDelphi]

hallo Zusammen,

hier noch mal ein kleines Update zu meiner Bassdrum.

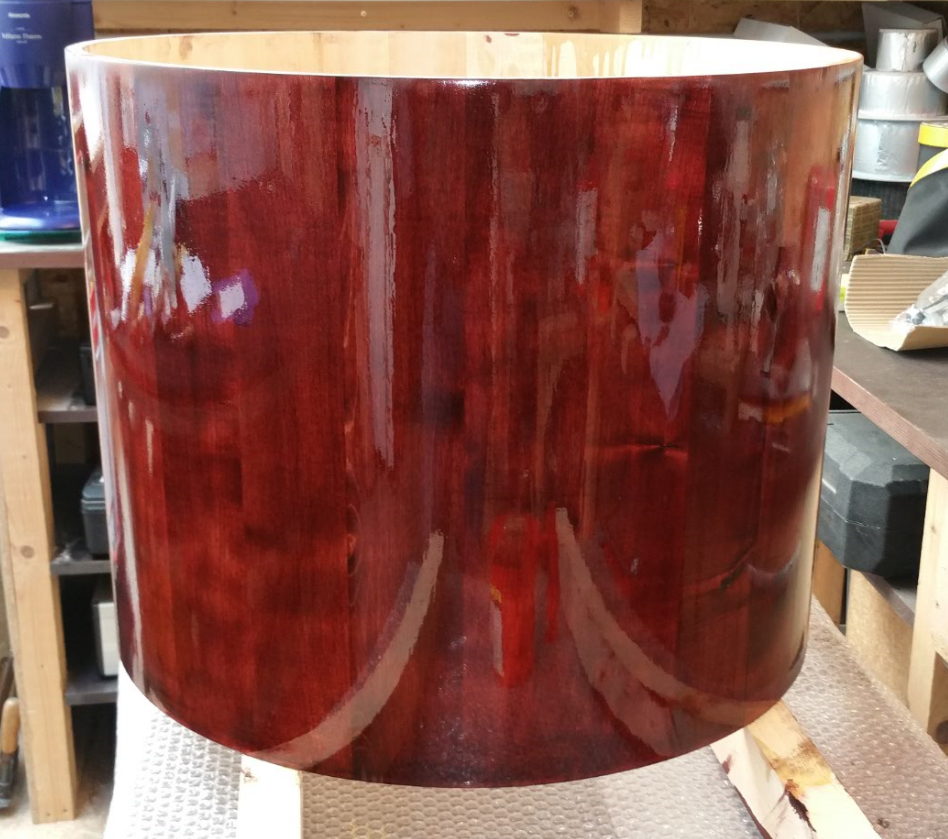

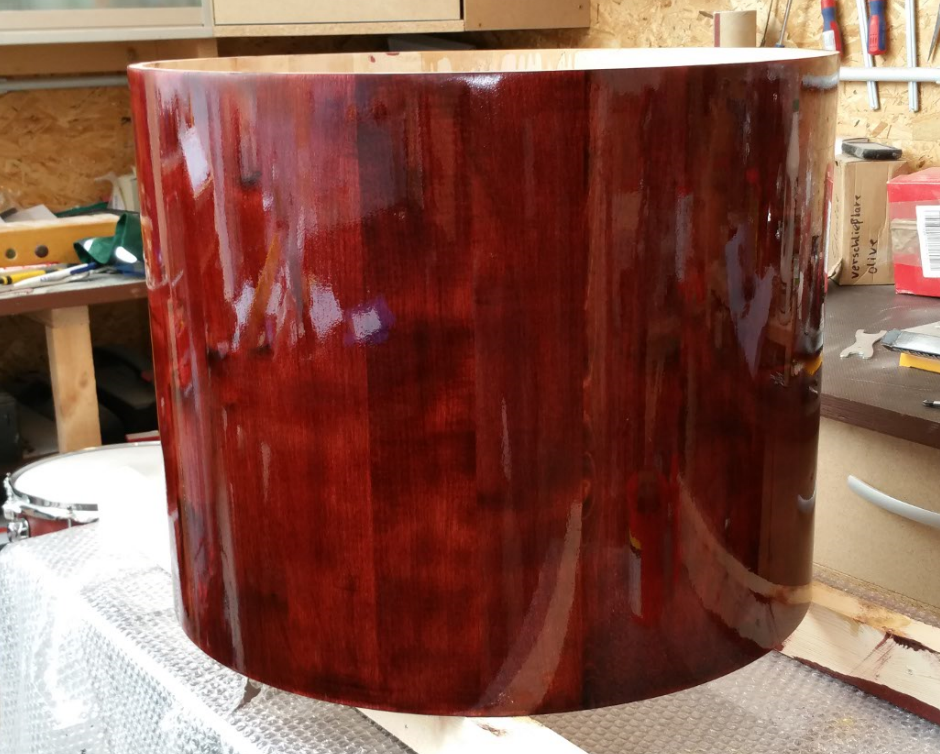

Ich habe sie 2x gebeizt und auch 2 x mit 400er Körnung geschliffen, wie auf dem Foto zu sehen ist!

und heute habe ich sie mit Holzwachs gewachst!
Obwohl ich eigentlich keine Mahagoni Möbel mag und schon gar nicht haben möchte sieht die Trommel
doch schon recht Edel aus!? Das ist Geschmackssache, ich weiß. Aber bevor ich die Trommel Schwarz, Rot oder Grün usw. an Pinsel finde ich das, dass die beste und einzige
Lösung ist!

Der Wachs trocknet zwar noch und wird etwas matter und es kommen ja noch mehr schichten drauf.
Aber hier mal die Bilder nach dem Wachsen....

Die Teile sind nun Eingetroffen und werden bald, die dafür vorgesehen Löcher gebohrt und Montiert.
Allerdings drehe ich die Trommel von innen noch einmal ab, so ca. einen 1/2 mm, ist innen etwas schmutzig durch das schleifen geworden.


Gruß Thorsten



[BDelphi]

Hallo Zusammen,

hat lange gedauert, nun habe ich die Bassdrum aber fast fertig!
Aus zeitlichen gründen ging es leider nicht eher, aber folgend ein paar Bilder dazu

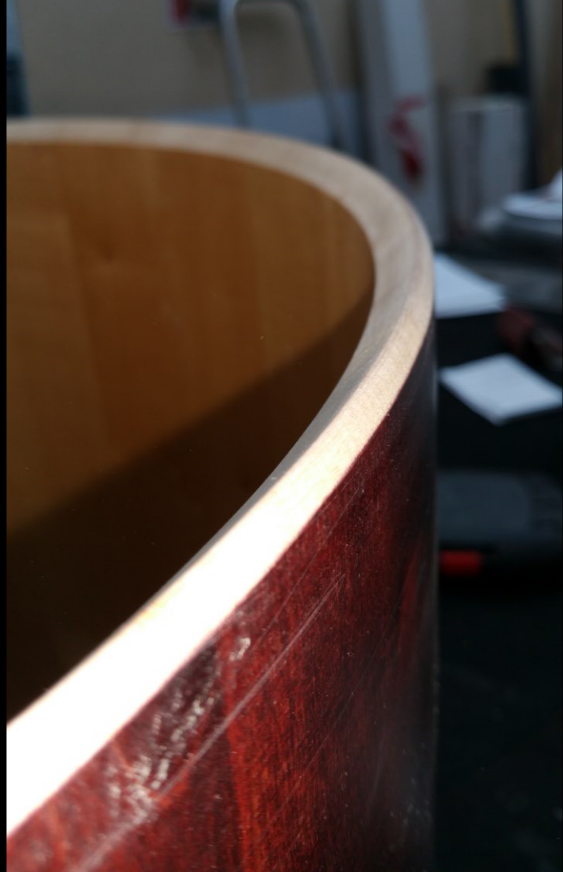

zuerst aber das Bild mit der Gratung, innen 45° und aussen halbrund.

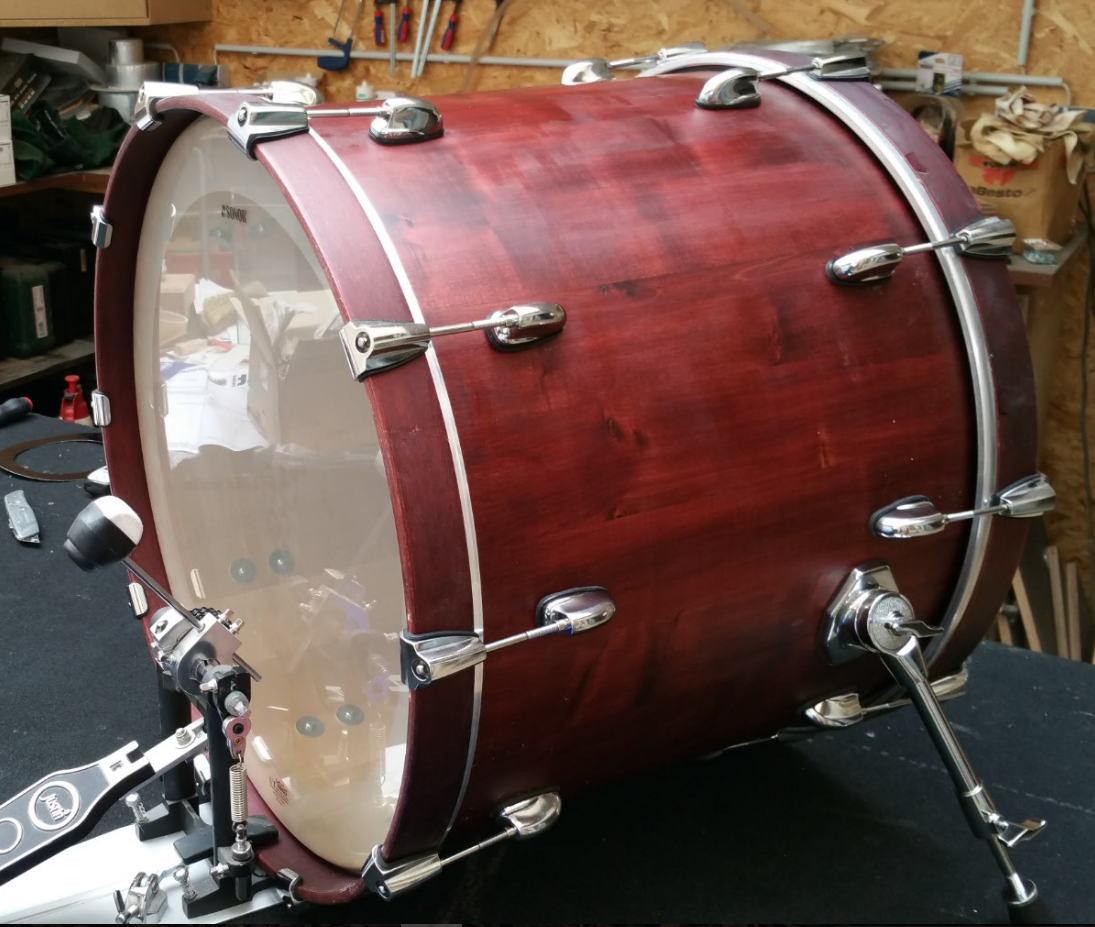

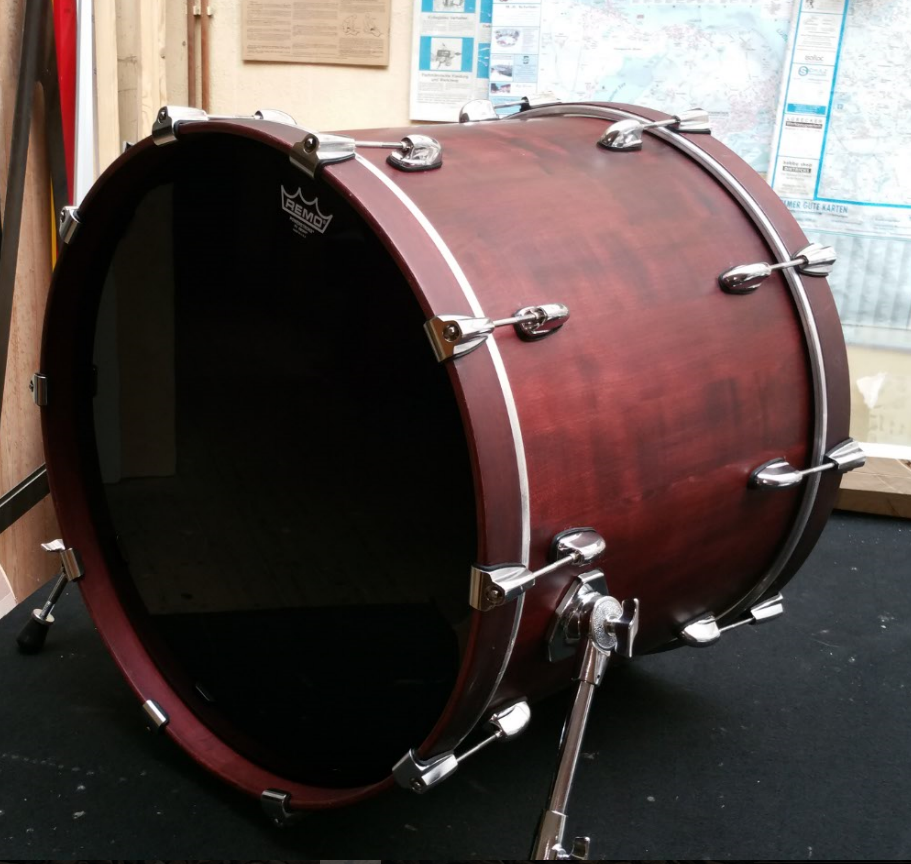

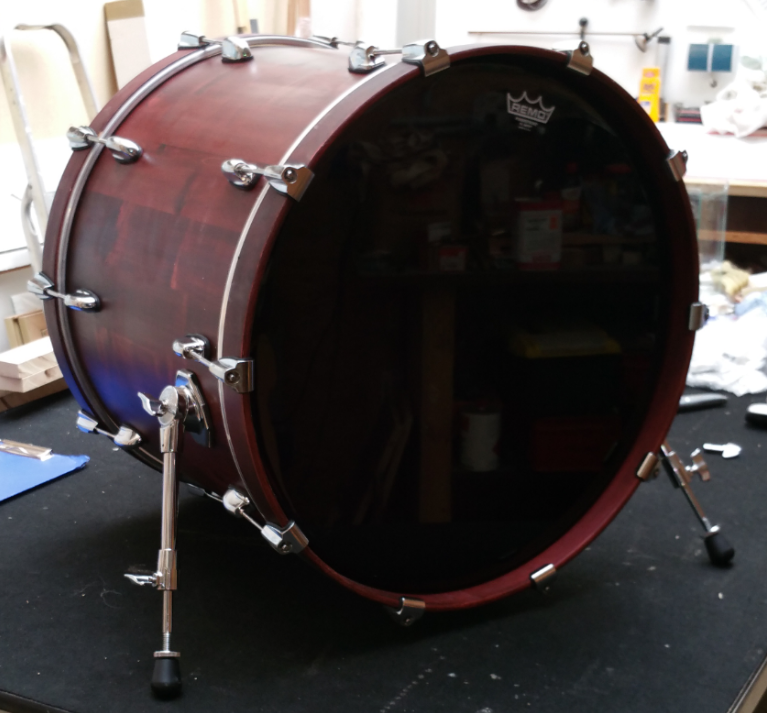

Und hier im (fast) fertigen Zustand...

Die Trommel ist noch nicht richtig gestimmt, das Schlagfell wird noch gewechselt und ins Resofell kommt noch ein 6" Loch rein.
Ansonsten muss ich die Trommel noch ein wenig mit Politur bearbeiten, da der Wachs nicht komplett eingezogen ist und unschöne Flecken verursacht
und Stumpf wirkt.

Gruß Thorsten



[BDelphi]

Nochmal hallo zusammen,

ein kleiner Nachtrag zu meiner Bassdrum...

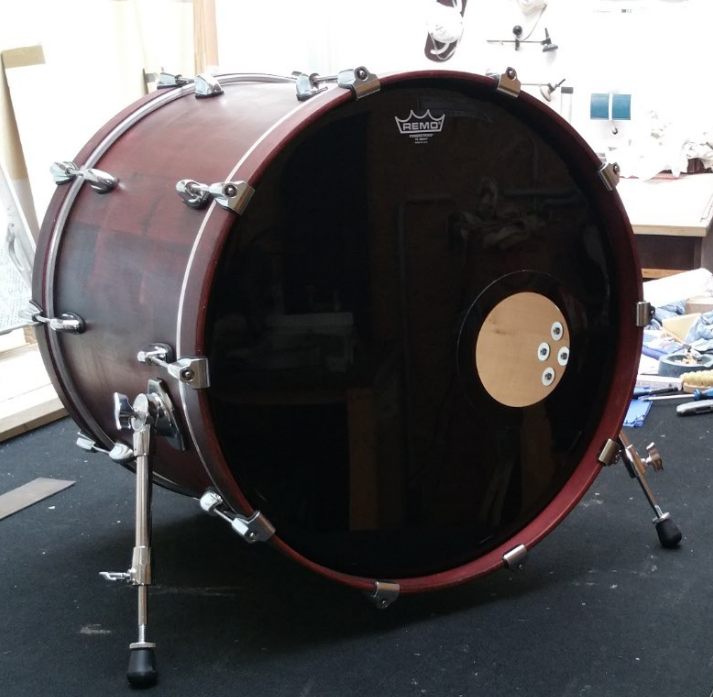

so sieht sie jetzt aus mit LB für Mikro - ein Kissen muss jedenfalls nicht da rein

Das war es denn für dieses Projekt!

Das Holz für die nächste Trommel ist schon sehr grob zu gesägt für die 12" HängeTom.

Gruß Thorsten



[BDelphi]

Hallo Zusammen,

ich wollte nur übrigens sagen

12" Tom!

Allerdings werde ich nicht wieder alles zeigen, sondern berichten wenn alles fertig ist!
Also ist das 3/6

Gruß Thorsten



[lightsrout]

Extrem schön geworden! Ich glaub ich muss das auch mal versuchen!



[BDelphi]

Hi lightsrout,
Woran ist es den bisher gescheitert?
Gekaufte Trommeln gibt man einfach weiter, die selbst gebauten nicht unbedingt.
Und es macht unglaublichen Spaß
Nur Mut, ist gar nicht so schlimm!
