Beschallung einer Kirche

von david_l, 22.07.16.

Sponsored by
QSC
Tags:
  1. david_l

    david_l Registrierter Benutzer

    Im Board seit:
    22.07.16
    Zuletzt hier:
    11.08.16
    Beiträge:
    8
    Zustimmungen:
    1
    Kekse:
    0
    Erstellt: 22.07.16   #1
    Moin,

    ich bin aktuell dabei, die Hardware für die Beschallung einer Kirche zusammenzustellen.
    Im Folgenden habe ich bereits einige Komponenten herausgesucht:

    • 1x Soundcraft SiEx3
    • 1x Soundcraft Si Series Madi Card
    • 2x Soundcraft Mini Stagebox 16 RJ 45
    Stimmt es, dass man über die Soundcraft Si Series Madi Card beide Stageboxen an das digitale Mischpult anschließen kann?
    Gibt es die Möglichkeit, trotz angeschlossener Stagebox(en) immer noch die XLR-Outputs des Mischpultes zu benutzen?

    • 2x the box pro Achat 804 MKII WH
    • 2x the box pro Achat 112 Sub WH
    • 1x the t.amp TSA 4-300
    Bei der 4-Kanal-Endstufe gibt es verschiedene Leistungsangaben: 4x550 W bei 4 Ohm ODER 4x350 W bei 8 Ohm.
    Muss man die verwendete Impedanz (hier 4 Ohm) an der Endstufe manuell einstellen oder wird diese (mehr oder weniger) automatisch erkannt?
    Reicht diese Beschallung Bassboxen für den vorderen Teil der Kirche?

    • 8x EV Zx1-90 Weiß
    • 2x the t.amp TSA 4-300
    Mit diesen Lautsprechern soll der hintere Teil der Kirche auf 2 Etagen (4 Boxen für die Empore) abgedeckt werden.

    Dazu sind jetzt auch Anschlüsse für 2 aktive Monitore vorhanden, kann mir da jemand etwas empfehlen?


    Die PA-Anlage wird für die Gottesdienste (Sprache) und zusätzlich noch für Aufführungen (Sprache/Chor + Band) sowie gelegentliche Musikeinspielungen in der Kirche verwendet.
    Kabel zwischen Bühne und Mischpult (CAT7-Duplex) und zu den Orten, an denen die Lautsprecher hängen werden, wurden bereits verlegt und mussten leider kurzfristig geplant werden.

    Ich bitte um Tipps, Empfehlungen oder Änderungsvorschläge zu der PA!

  2. HenrySalayne

    HenrySalayne Registrierter Benutzer

    Im Board seit:
    07.08.13
    Zuletzt hier:
    15.11.18
    Beiträge:
    1.927
    Ort:
    Darmstadt
    Zustimmungen:
    834
    Kekse:
    13.273
    Erstellt: 23.07.16   #2
    Du kannst nur maximal eine Stagebox an Soundcraft-Mischpulten nutzen. Diese kann aber bis zu 64 Kanäle haben. Die integrierten Inputs kannst du unabhängig davon nutzen.

    Nach dieser Aussage würde ich dir wärmstens empfehlen, die Festinstallation Profis zu überlassen. Ohne nennenswerte Kenntnisse wird sonst nur Müll dabei heraus kommen - gerade und vor allem in einem akustisch schwierigen Raum wie einer Kirche. Für so viele Lautsprecher brauchst du auf jeden Fall ein leistungsstarkes Controllersystem - du hast bis jetzt noch nicht einmal eines aufgezählt.

  3. david_l

    david_l Threadersteller Registrierter Benutzer

    Im Board seit:
    22.07.16
    Zuletzt hier:
    11.08.16
    Beiträge:
    8
    Zustimmungen:
    1
    Kekse:
    0
    Erstellt: 23.07.16   #3
    Das wundert mich, ein Thomann-Mitarbeiter meinte zu mir, mit der erwähnten Karte kann man sowohl an der Main- als auch an der Aux-Buchse eine Stagebox anschließen :/

    Genau das war auch der Plan. Allerdings wurde dies der Gemeinde plötzlich zu teuer und wurde abgelehnt. Das Buget liegt nur bei max. 20.000€, als dann Kosten für die Vorplanung erhoben werden sollten, hat sich der eigentlich Zuständige für Eigenplanung entschieden, auch ohne Kenntnisse davon zu haben.
    Da der Boden bereits vor wenigen Tagen wieder geschlossen wurde, mussten vorher noch unbedingt Kabel verlegt werden, jetzt liegen die Kabel und der weitere Verlauf ist offen...

  4. stuckl

    stuckl Helpful & Friendly User HFU

    Im Board seit:
    18.04.07
    Zuletzt hier:
    17.11.18
    Beiträge:
    6.765
    Zustimmungen:
    600
    Kekse:
    2.470
    Erstellt: 23.07.16   #4
    Wie viel Hall hat die Kirche? (Skala 1-10)

    Der Raum muss “eingemessen“ werden.

  5. Mfk0815

    Mfk0815 PA-Mod & HCA Digitalpulte Moderator HCA

    Im Board seit:
    23.01.13
    Zuletzt hier:
    17.11.18
    Beiträge:
    4.300
    Ort:
    Gratkorn
    Zustimmungen:
    2.239
    Kekse:
    27.421
    Erstellt: 23.07.16   #5
    Ganz ehrlich? Bei einem Budget von 20.000€ würde ich einen Profi zur Installation/Auswahl der Komponenten hinzuziehen. Selbst mir, der schon einiges an Erfahrung in der Tontechnik mitbringt, wäre das zu heiss. Die paar zusätzlichen Euro wären es mir Wert damit ich sicher sein kann keinen Blödsinn zu machen und eventuell komplett in die falsche Richtung investiert zu haben. Wenn das ganze hoch offiziell als Beratung eingekauft wird hat man in der Regel auch Regressansprüche wenn doch etwas nicht ganz so toll sein sollte. Dem eigenen Gemeindemitglied der das ehrenamtlich übernommen hat kannst du da nicht draud dividieren.
    Das ist definitiv sparen am falschen Ende.

  6. punkadiddle

    punkadiddle Registrierter Benutzer

    Im Board seit:
    31.12.11
    Beiträge:
    491
    Zustimmungen:
    152
    Kekse:
    217
    Erstellt: 23.07.16   #6
    wie kommt man dazu, einen 20.000 € auftrag anzunehmen, von dem man selber keine ahnung hat und sich dann auf ratschläge von leuten, die man gar nicht kennt, verlassen will?

  7. david_l

    david_l Threadersteller Registrierter Benutzer

    Im Board seit:
    22.07.16
    Zuletzt hier:
    11.08.16
    Beiträge:
    8
    Zustimmungen:
    1
    Kekse:
    0
    Erstellt: 23.07.16   #7
    Mir wurde erzählt, dass bereits das Angebot zur Vorplanung bei amptown zu teuer gewesen ist... Kann mir vielleicht jemand ein Unternehmen aus der Branche empfehlen?

    Ich habe kein Auftrag angenommen, sondern auf eine Nachfrage mit "Ich schau mal ein wenig" reagiert.

    Hall ist in unserer Kirche kaum vorhanden, Einmessen kann ich es nicht aber ich tendiere zu 3.

    Ich habe noch einmal mit dem "Chef" gesprochen, der meint, "sogenannte Fachleute bauen da schweineteuer eine nur auf Sprache ausgelegte Anlage rein". Vorher war auch ein selbst konzipiertes Beschallungssystem im Einsatz, daher meinen alle, wir brauchen keinen Fachplaner.

  8. GeiGit

    GeiGit Helpful & Friendly User HFU

    Im Board seit:
    12.12.13
    Beiträge:
    3.780
    Ort:
    CGS-Schwabbach
    Zustimmungen:
    5.045
    Kekse:
    58.253
    Erstellt: 23.07.16   #8

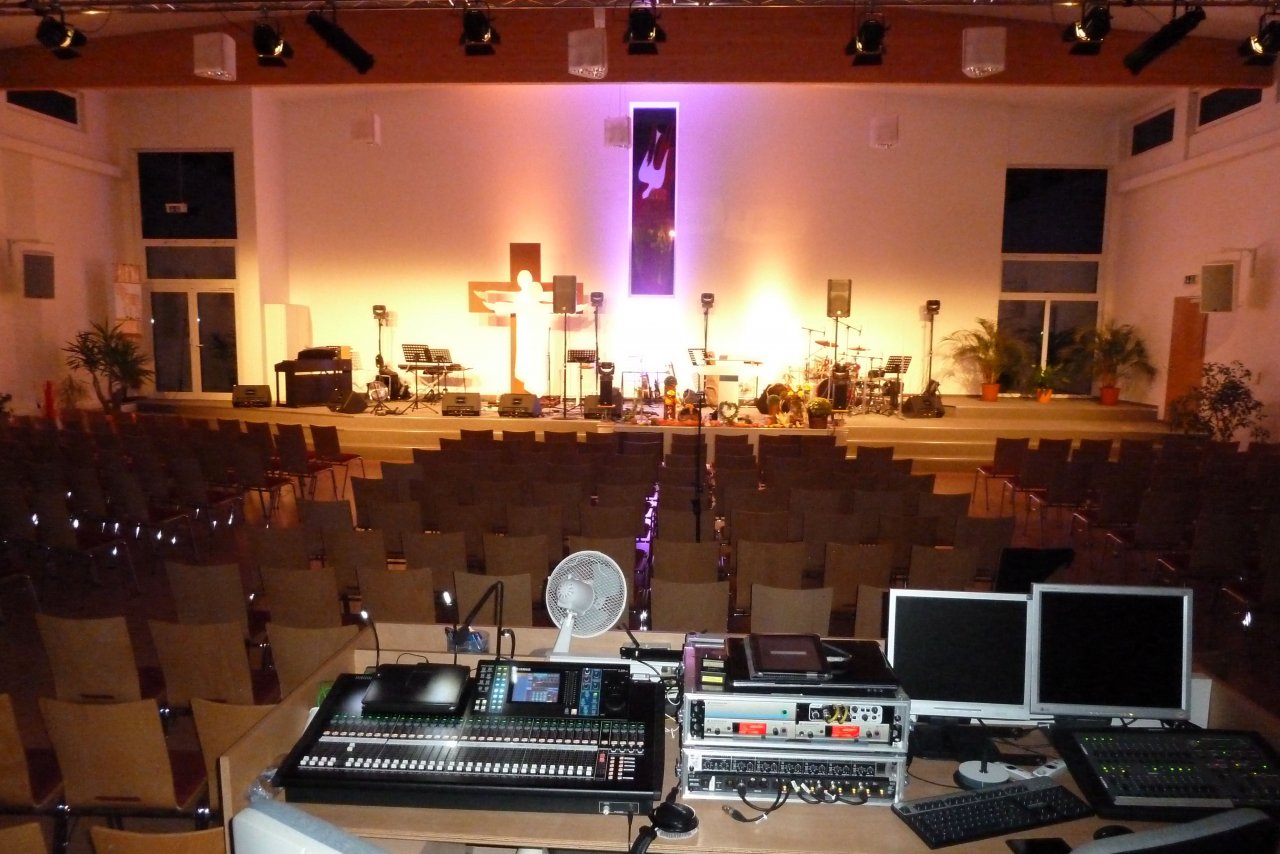

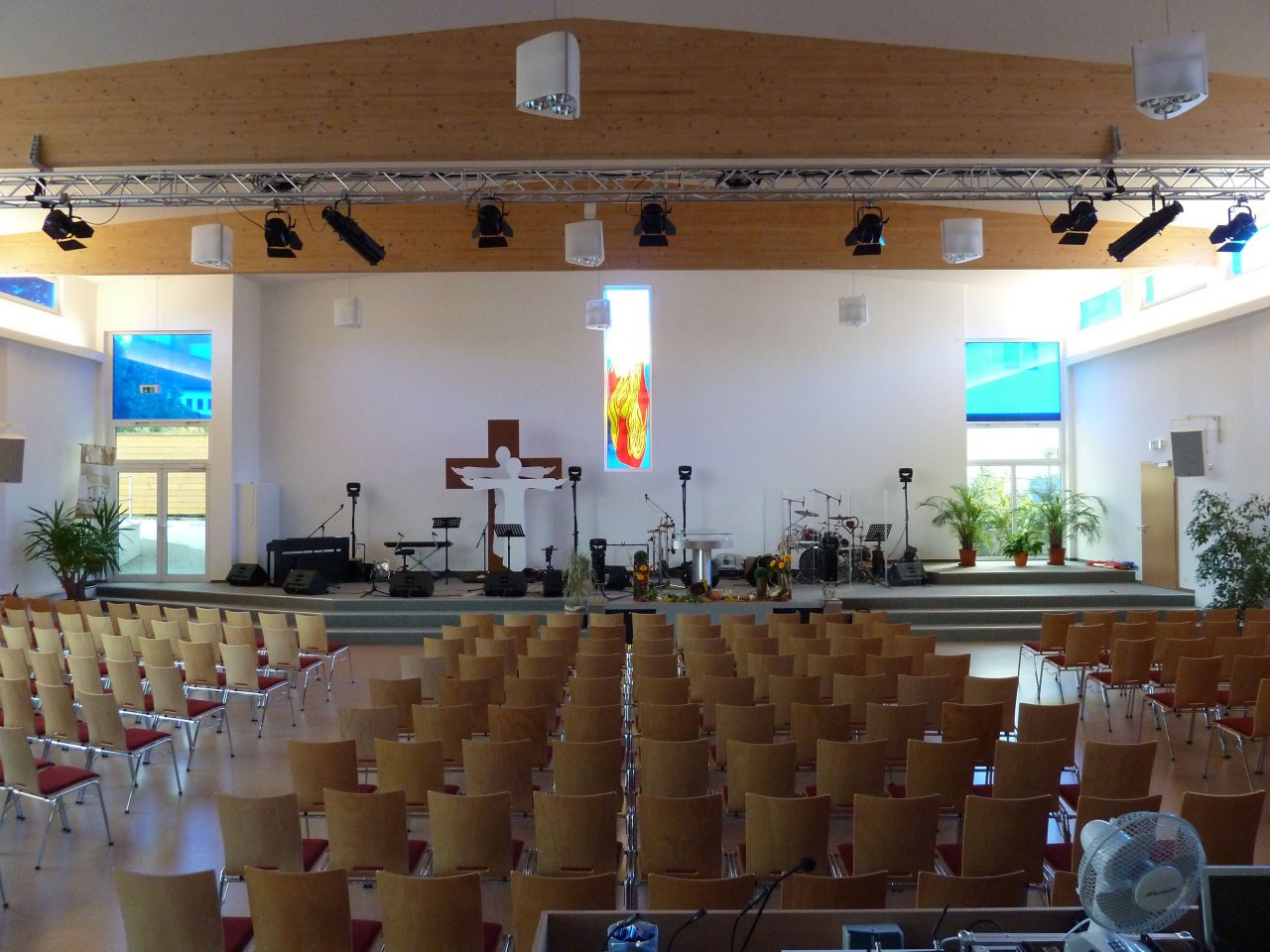

    Wir haben bisher beste Erfahrungen mit Hummel Audio Akustik gemacht.
    Ich kenne mindestens 5 Kirchen (unter anderem auch unser CGS) die von ihm eine geplante, passende Anlage bekommen haben und damit sehr zufrieden sind :great:
    Auch die Lichtanlage stammt von ihm.
    Er gab uns bisher immer kompetente Beratung und faire, passende Preise!

  9. yamaha4711

    yamaha4711 Registrierter Benutzer

    Im Board seit:
    18.08.13
    Zuletzt hier:
    17.11.18
    Beiträge:
    4.223
    Zustimmungen:
    1.163
    Kekse:
    10.701
    Erstellt: 23.07.16   #9
    Hat das denn jemand im Vorfeld eroiert, ob die Positionen der LS auch OK sind und wenn ja wie? Ansonsten kann ich nur sagen herzlichen Glückwunsch zur Totgeburt.

    In der Regel wird so etwas heute per Software simuliert. Das alleine kostet schon mal Geld, da sich in der Regel ein Ingenieur damit beschäfftigt. Einfach mal so ein paar Kisten an die Wand schrauben wird eher sinnfrei sein. Da gibt es Dinge wie das Verhältnis Direktschall zu Diffusschall, Richtcharakteristik, Gruppenlaufzeiten, Resonanzen, Reflektionen und daraus resultierende Interferenzen. Gerade bei einer Festinstallation will das sorgfältig geplant werden. Auch akustische Baumassnahmen oder Tools wie Schallfallen sollten mit einfliessen. Und nein, die Firmen machen das was man ihnen sagt und wenn die Kirche rocken soll, dann geht das auch.

    Genau das ist immer das übel daran. Leute, welche keine Ahnung haben, treffen Entscheidungen, welche andere dann ausbaden dürfen. Des Weiteren gilt dann auch immer: you get what you pay.

    gefällt mir nicht mehr 1 Person(en) gefällt das
  10. david_l

    david_l Threadersteller Registrierter Benutzer

    Im Board seit:
    22.07.16
    Zuletzt hier:
    11.08.16
    Beiträge:
    8
    Zustimmungen:
    1
    Kekse:
    0
    Erstellt: 23.07.16   #10
    Natürlich wurde nix ausgemessen oder so. Laut Verantwortlichen nicht notwendig... Daher habe ich genau davor Angst, dass alles am Ende nicht klappt.

    Wie kann ich soetwas denn dann jemandem klar machen, der fest davon überzeugt ist, dass man nicht mehr Aufwand betreiben muss, als Lautsprecher aufhängen und mit den anderen Geräten verbinden?

  11. yamaha4711

    yamaha4711 Registrierter Benutzer

    Im Board seit:
    18.08.13
    Zuletzt hier:
    17.11.18
    Beiträge:
    4.223
    Zustimmungen:
    1.163
    Kekse:
    10.701
    Erstellt: 23.07.16   #11
    Du kannst da so gar nix machen. Lass machen, lehn dich zurück und habe mit der ganzen Sache nix zu tun.

    Wenn der Verantwortliche der Meinung ist, dass das alles so einfach ist, dann lass ihn machen. Vielleicht wird ja sein Posten hierher frei.

    Daher nochmal der dringende Rat: Zieh dich zurück und lass die Finger davon.

    gefällt mir nicht mehr 2 Person(en) gefällt das
  12. david_l

    david_l Threadersteller Registrierter Benutzer

    Im Board seit:
    22.07.16
    Zuletzt hier:
    11.08.16
    Beiträge:
    8
    Zustimmungen:
    1
    Kekse:
    0
    Erstellt: 23.07.16   #12
    Aber die Situation ist für mich halt sehr verzwickt... Das Geld steht zur Verfügung, ich stehe als Berater ohne Verantwortung daneben und bin in der Situation, dass meine Empfehlungen alle umgesetzt werden können. Als technikbegeisterter junger Erwachsener möchte ich mich eigentlich auch an soetwas ausprobieren und würde durch eine gute technische Ausstattung als Techniker der evangel. Theatergruppe auch profitieren...

  13. yamaha4711

    yamaha4711 Registrierter Benutzer

    Im Board seit:
    18.08.13
    Zuletzt hier:
    17.11.18
    Beiträge:
    4.223
    Zustimmungen:
    1.163
    Kekse:
    10.701
    Erstellt: 23.07.16   #13
    Die Situation wird dann verzwickt, wenn du dich da enbringst - glaub mir einfach, denn:

    Welches dann in jedem Fall verheizt wird und man dann

    eben einen (wenn auch vermeintlich) verantwortlichen sucht, welcher dann du sein wirst, denn

    Das macht dich dann perse zum Verantwortlichen, denn der eigentlich Verantwortliche weiß genau wie er seinen Kopf aus der Schlinge zieht.

    und dir dann ganz gehörig die Finger einklemmen.

  14. david_l

    david_l Threadersteller Registrierter Benutzer

    Im Board seit:
    22.07.16
    Zuletzt hier:
    11.08.16
    Beiträge:
    8
    Zustimmungen:
    1
    Kekse:
    0
    Erstellt: 23.07.16   #14
    Du hast recht, dann halte ich mich lieber zurück. Ich habe jemanden angeschrieben, der eine Ausbildung in dem Bereich macht, eventuell kann der da mehr helfen. Zumindest Überzeugungsarbeit leisten wäre ein Anfang.

  15. Primut

    Primut Registrierter Benutzer

    Im Board seit:
    12.11.07
    Zuletzt hier:
    12.11.18
    Beiträge:
    1.354
    Ort:
    Berlin
    Zustimmungen:
    368
    Kekse:
    6.274
    Erstellt: 24.07.16   #15
    Ist das nicht eher so, dass man bei entsprechenden Profi-Firmen nachfragt und sich verschiedene adäquate Angebote machen lässt und die Angebote dann selbstredend / zwangsläufig die Planung der Profis beinhalten?

    In unserer Kirche wurde kürzlich auch eine neue Tonanlage installiert, und dort gab es dann sogar parallel zwei verschiedene Probe-Aufbauten und ein entsprechendes Vergleichshören und abstimmen der Gemeinde (bzw. des GKR) für eine Variante.

    gefällt mir nicht mehr 2 Person(en) gefällt das
  16. david_l

    david_l Threadersteller Registrierter Benutzer

    Im Board seit:
    22.07.16
    Zuletzt hier:
    11.08.16
    Beiträge:
    8
    Zustimmungen:
    1
    Kekse:
    0
    Erstellt: 24.07.16   #16
    Ich werde mal nachfragen, wieso es soetwas bei uns nicht gegeben hat. Kann mir jemand ein paar Firmennamen aus Hamburg/SH aufzählen?

  17. Primut

    Primut Registrierter Benutzer

    Im Board seit:
    12.11.07
    Zuletzt hier:
    12.11.18
    Beiträge:
    1.354
    Ort:
    Berlin
    Zustimmungen:
    368
    Kekse:
    6.274
    Erstellt: 26.07.16   #17
    Nun, das naheliegendste wäre doch, einfach mal in Nachbar-Gemeinden nachzufragen und zu schauen, wie dort die Tontechnik gelöst wurde (sowohl vom Konzept her als auch mit welcher Firma), welche Erfahrungen damit gemacht wurden und ob es Empfehlungen / Verbesserungsvorschläge gibt.

    Wenn ihr dann vergleichbare Angebote von 2 oder besser 3 Firmen habt, dann wird auch erst einmal klarer, wovon man überhaupt spricht.
    Es ist ja schon mal super, wenn es überhaupt ein entsprechendes Budget gibt, aber die nächste Frage wäre natürlich, wie realistisch das ist. Anhand der Angebote könnte man das schon mal etwas abschätzen und gegebenenfalls nach alternativen Finanzierungsmöglichkeiten wie Spenden, Sponsoring, Benefiz o.ä. suchen.

    Ich denke, letztlich wäre es doch schade, wenn man schon mal so viel Geld in die Hand nimmt und sich dann aber ewig über eine Kompromisslösung ärgert, weil vielleicht 10% an Geldern gefehlt haben.

    In unserer Kirche wurde ein System von Steffens Systems eingesetzt. Da ist aber - wenn ich recht informiert bin - nur ein kleiner Rackmixer o.ä. dabei, für Musicals u.ä. müsste man wohl einen anderen Mixer davorschalten, aber das kann man ja abklären.

    Hier mal eine recht allgemeine Info über Kirchenbeschallung.

    Unterm Strich gibt es für Kirchenbeschallung kein Standard-System sondern verschiedene Konzepte. Daher sollte man sich halt genauer informieren und beraten lassen und ein System aussuchen, das optimal sowohl auf die Kirchenakustik (Hall und Raumtiefe und Resonanzfrequenzen) wie auch auf die entsprechende Nutzung ausgelegt wird.
    Und mit Nutzung meine ich sowohl Art der Tonsignale (Sprache, alte Musik, neue Musik (Frequenzbereiche)) als auch die Art der Tonverteilung (Raumtiefe, Emporen etc., Kopfhöreranschluss für die Schwerhörigen?). Es gibt ganz unterschiedliche Konzepte wie beispielsweise aktive und passive Systeme und 100V-Systeme, es gibt direkte und dezentrale Beschallung und Beschallung mit Delay-Lines...)

    Interessanterweise bietet ja sogar Thomann Audio Professionell Kirchenbeschallung an. Da würde ich mich beispielsweise auch mal beraten lassen. Der Vorteil hierbei wäre, dass das Angebot herstellerunabhängig ist, was bei entsprechenden Firmen ja eher anders aussieht.

    @GeiGit Läuft denn bei euch im Gemeindesaal CGS-Schwabbach die Band inkl. Drums und Bass auch über die Fohhn-Anlage?

  18. mHs

    mHs PA-MOD Moderator HFU

    Im Board seit:
    01.07.07
    Beiträge:
    5.421
    Zustimmungen:
    2.412
    Kekse:
    46.840
    Erstellt: 31.07.16   #18
    Mich wundert gerade, wie viel Energie hier darein gesteckt wird, zu erklären, wo die Probleme bei dieser Festinstallation liegen und warum das nichts werden kann, aber bisher liegen fast keine Infos zum zu beschallenden Raum vor.

    Also mich würde interessieren, wie dieser Raum aussieht, Maße, Beschaffenheit von Wänden, Decke und Boden, ...
    Gibt es Pläne, Grundriss, Fotos, ...?

    gefällt mir nicht mehr 1 Person(en) gefällt das
  19. david_l

    david_l Threadersteller Registrierter Benutzer

    Im Board seit:
    22.07.16
    Zuletzt hier:
    11.08.16
    Beiträge:
    8
    Zustimmungen:
    1
    Kekse:
    0
    Erstellt: 07.08.16   #19
    Moin,
    es ist jetzt inzwischen zwar schon eine Woche her, aber ich habe jetzt (vielleicht glücklickerweise) kaum noch Zeit, mich damit zu beschäftigen, da ich ein duales Studium angefangen habe. Wenn ich wieder mal in der Kirche vorbeischauen kann, werde ich aber Fotos machen, einen Grundriss gibt es da auch irgendwo...

    Edit: Da sich die Gelegenheit auch wohl in der kommenden Woche nicht bieten wird, selbst bei der Kirche vorbeizuschauen, habe ich einfach ein paar Bilder aus dem Internet zusammengesucht:


    Blick in den "Zuschauerbereich":
    [​IMG]
    [​IMG]



    Alte Zeichnung des Grundrisses (mehr gibt das Internet nicht her):
    [​IMG]
    Ganz Links ist der Turm, in der Mitte der "Zuschauerbereich", rechts der Altar und bei Bedarf die Bühne


    Altar und Teil vom Bühnenbereich:
    [​IMG]

    gefällt mir nicht mehr 1 Person(en) gefällt das
  20. Primut

    Primut Registrierter Benutzer

    Im Board seit:
    12.11.07
    Zuletzt hier:
    12.11.18
    Beiträge:
    1.354
    Ort:
    Berlin
    Zustimmungen:
    368
    Kekse:
    6.274
    Erstellt: 09.08.16   #20
    Ah, ein Bild sagt mehr als tausend Worte!
    In meinen Augen ganz klar ein Fall für die Profis, und selbst die werden schon arg zu tun haben, einen gleichmäßigen Klang sowohl über als auch unter den Emporen zu erzeugen.
    Diese Aufgabe ist nicht ansatzweise trivial, wenn es richtig gut werden soll.

    gefällt mir nicht mehr 1 Person(en) gefällt das
