Defektes tremolo an einem Fender silverface twin reverb

[fire cyclon]

vor einigen tagen habe ich mir einen gebrauchten Fender silverface twin reverb gekauft. Die 135 W Version mit Push/Pull Master Vol und JBL E120-8 Speaker. Das Tremolo funktioniert auch, nur im Bassbereich ist ein Störgeräusch ähnlich einem hubschrauber. Habe es eben aufgenommen. Ich denke es liegt an dem Optokoppler - wollte aber, bevor ich mich mit meinem Lötkolben bewaffne erstnoch andere meinungen enholen.

Vielen Dank im voraus für Eure Hilfe.
Grus Darius



[Jenzz]

Aloha .-)

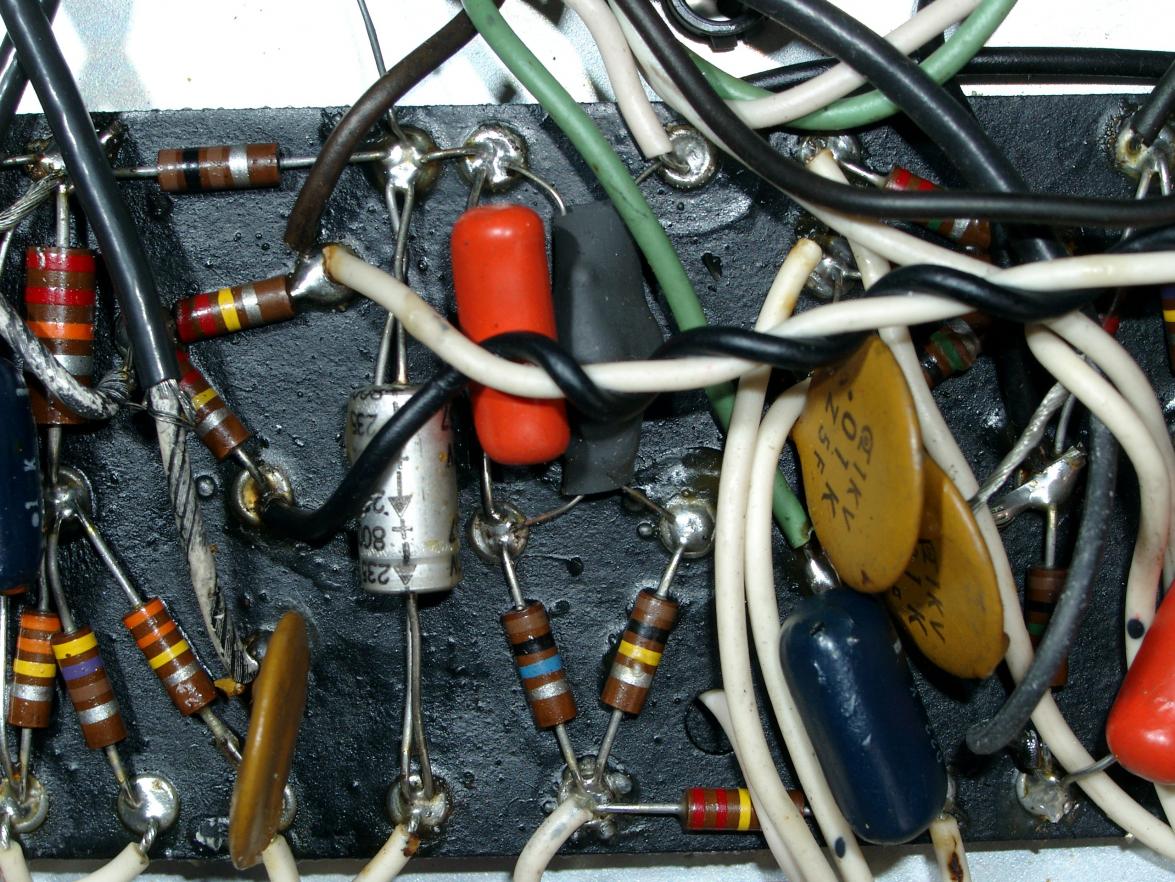

Dies ist kein Defekt, sondern das typische Problem: Die steilen Flanken der Spannung (Rechtecksignal aus der Röhre) für die Glimmlampe des Optokopplers sprechen in die beiden Audioleitungen über, die direkt darüber verlaufen (verdrillte schwarze und weisse Leitung, die frei über dem Board 'schweben').

Abhilfe bringt folgendes (dazu muß der Amp geöffnet werden):

1: Die beiden Audioleitungen möglichst weit weg vom Optokoppler wegbiegen (bringt nur wenig)

2: Nahe der Glimmlampe befindet sich ein 10MOhm - Widerstand (gehört zum Oszillator). Diesen Widerstand mit einem 22nF oder 33nF (Wert unkritisch) / 400V Kondensator überbrücken. Dies 'entschärft' die steile Flanke des Spannungsanstiegs, wenn die Glimmlampe eingeschaltet wird. Da der Fotowiderstand des Kopplers eh sehr träge ist fällt dies nicht ins Gewicht (soundmäßig).

Viel Erfolg...

Der Jenzz



[fire cyclon]

Vielen dank für die präzise Antwort. Der einzulötende Kondensator Sollte ein Elko sein oder ?
Kann man sowas nehmen ?

http://www.tubeampdoctor.com/product_info.php?cPath=35_80&products_id=532

Edit:
Ich Arbeite in einer Lackfabrik somit könnte ich auch einfach ein stück kupferblech lackieren und um die Kabel wickeln, ginge das nicht auch ?



[Jenzz]

Hallo .-)

Nein, der Kondensator ist ungepolt (wie gesagt, Nanofarad, nicht Mikrofarad).

Das mit der Abschirmung könnte auch klappen, ja...

Jenzz
