    Moin,
    Ich habe mir da was gekauft und wusste dass da mit der elektronik was nicht stimmt.
    Ich bastel ja gerne mal.
    Poach aber sowas... Die hat kein Deckel und keine F-Löcher, also man kommt nur durch die PU Fräsungen an die Potis ran!!:weird:

    Das wird lustig wieder rein zu bekommen. Zur not säge ich sie hinten auf:evil:

    Problem: Der Bridge PU ist sehr leise und dünn. Der Hals PU ist kräftig und cool.
    Ich wollte eigentlich mal den B PU durchmessen und überhaupt mal die Kabel checken.
    Mag mir jemand helfen?

    2x Humbucker (Der Samick an der Bridge ist das Problem) Der andere ist Noname. Welche original ist weiss ich nicht.
    Ich vermute:
    2x Vol
    1x Tone
    1x Split Miniswitch (Nur für den Samick?)
    1x 3 Wege switch

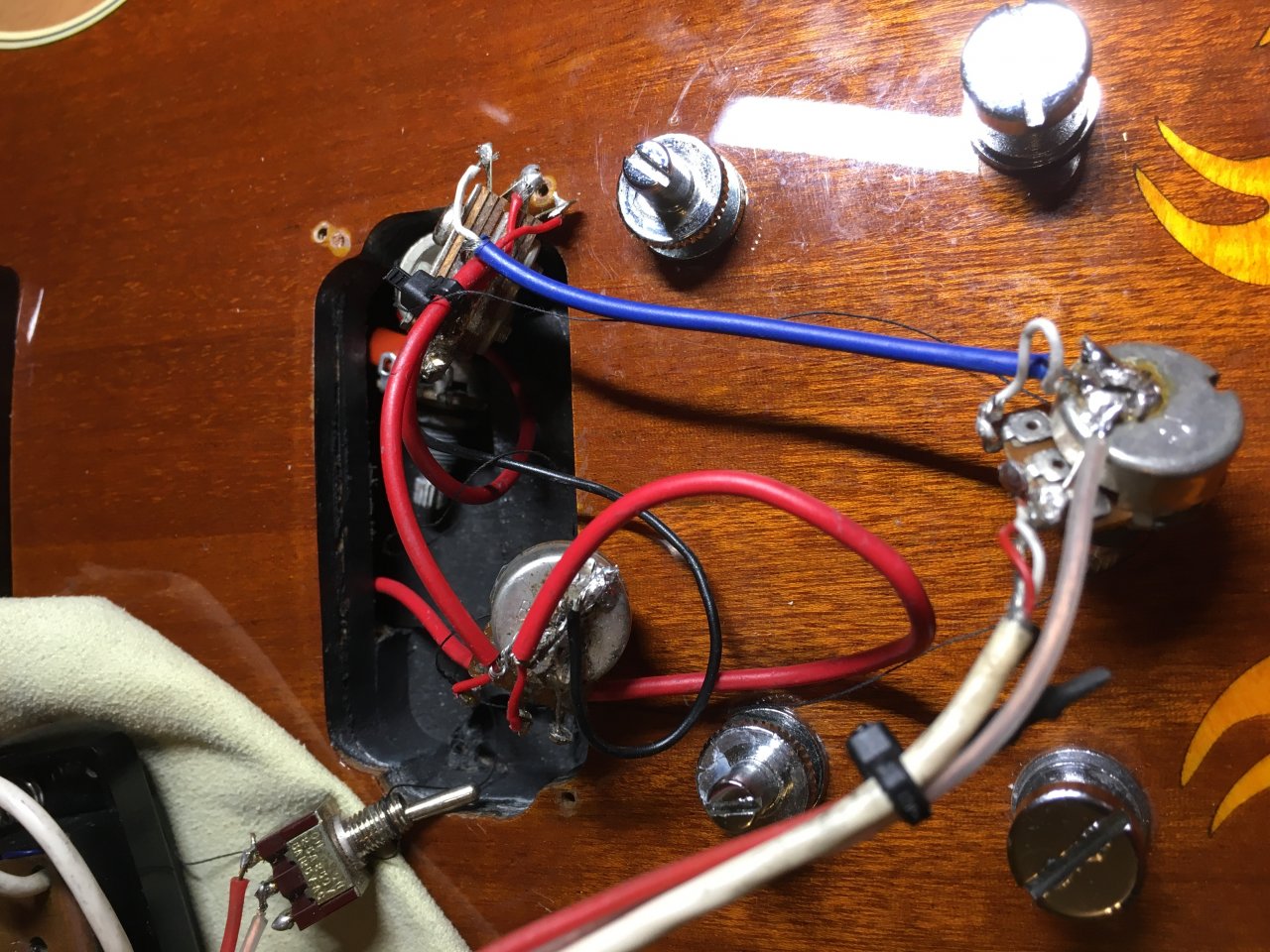

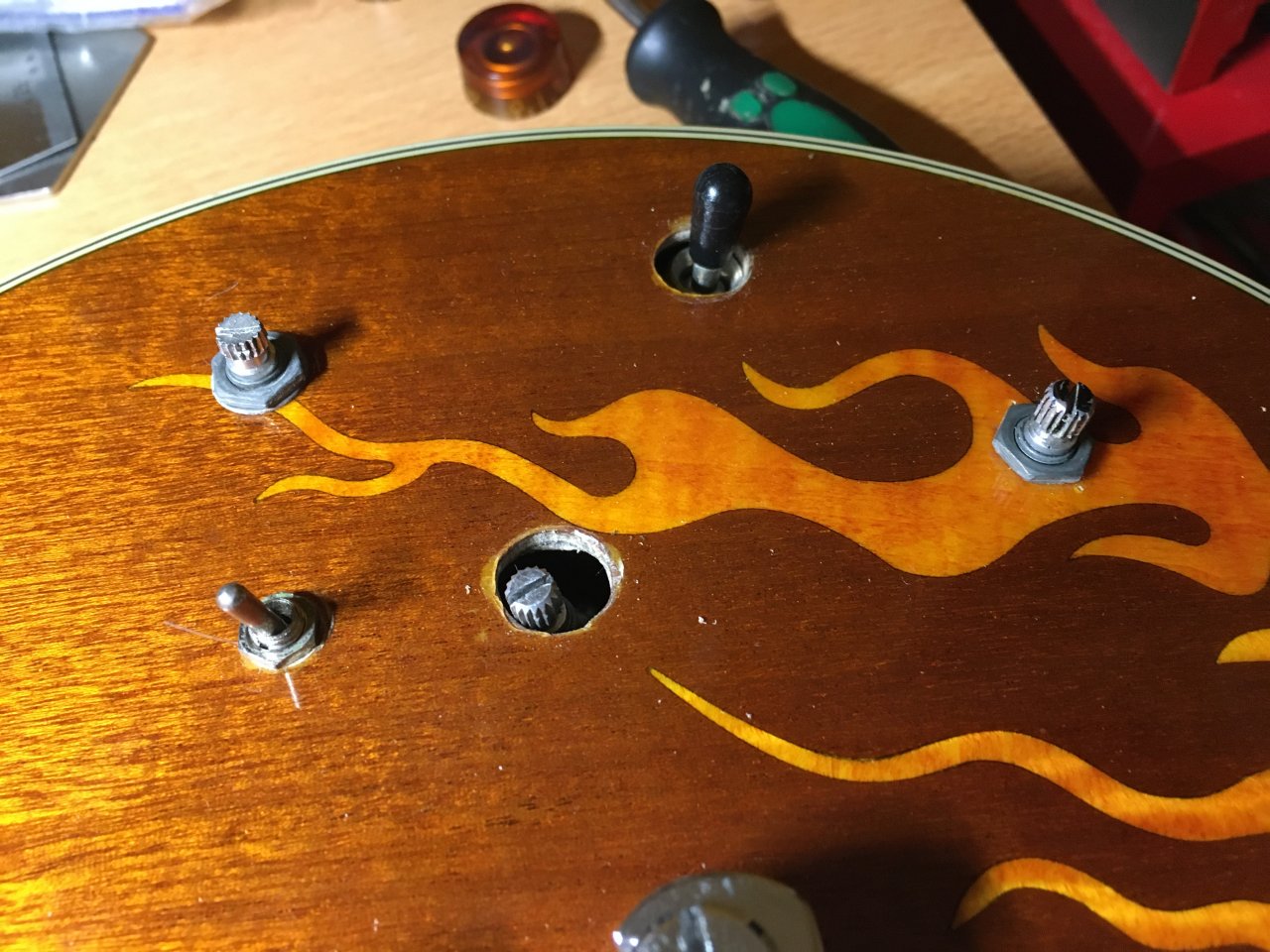

    67574F0B-A877-4518-851F-94E0AB0A5980.jpeg 26D2F3F7-EC5F-4A8A-9ECB-E52A7E4ECDF8.jpeg 8E59EFBC-9D41-4E30-AE23-D3D1FD0CB156.jpeg 8FBCBC1A-9AA8-4F81-88AA-20DB0F65440A.jpeg

  2. Avalanche

    Avalanche Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    25.11.20
    Beiträge:
    1.235
    Kekse:
    1.678
    Erstellt: 16.10.20   #2

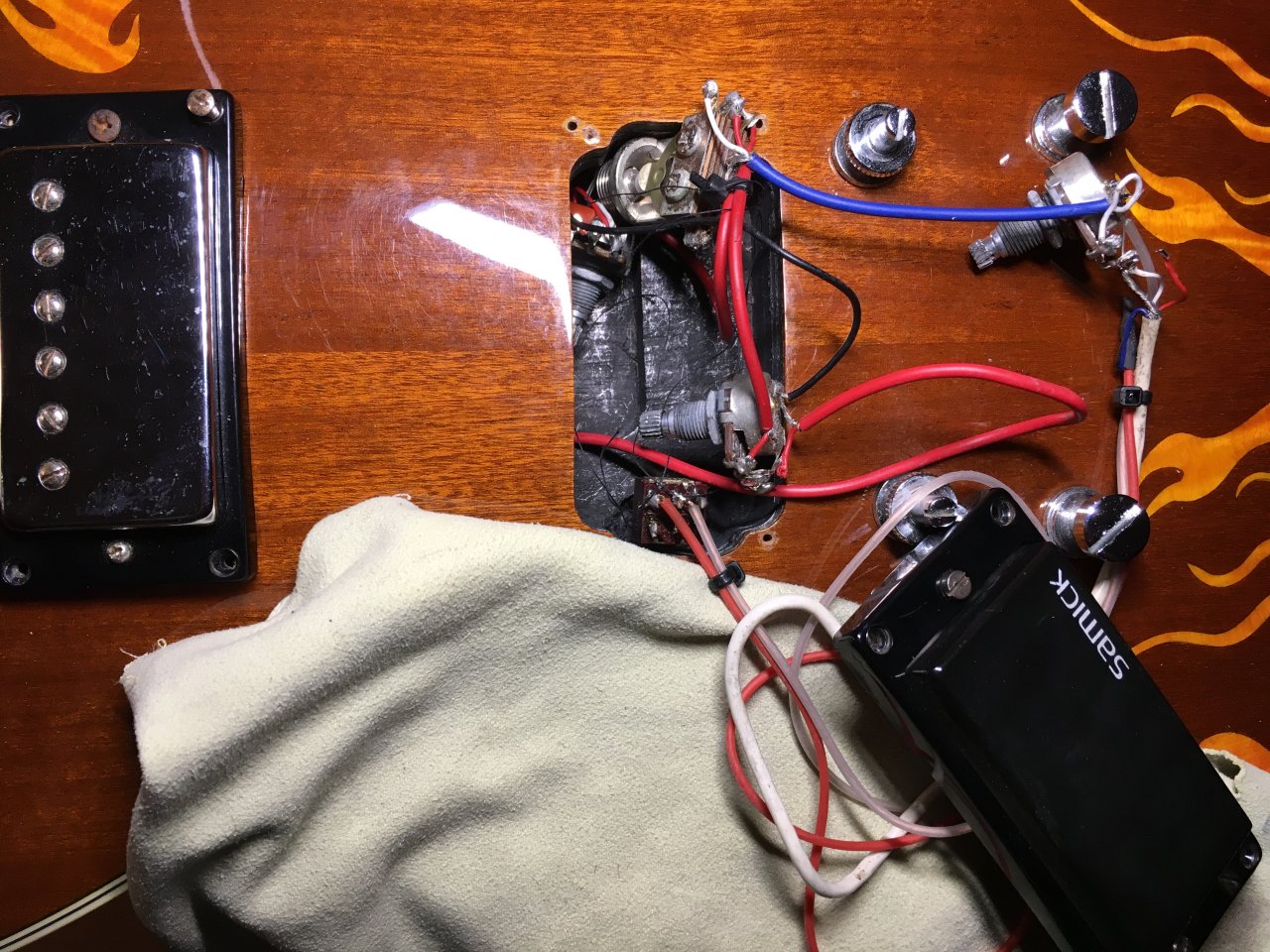

    Samick PU auch 8 Kohm:
    rot +
    blau, schwarz zusammen -> mini toggle, split -> macht aus 8kohm 4 kohm
    weiss und masse an Masse

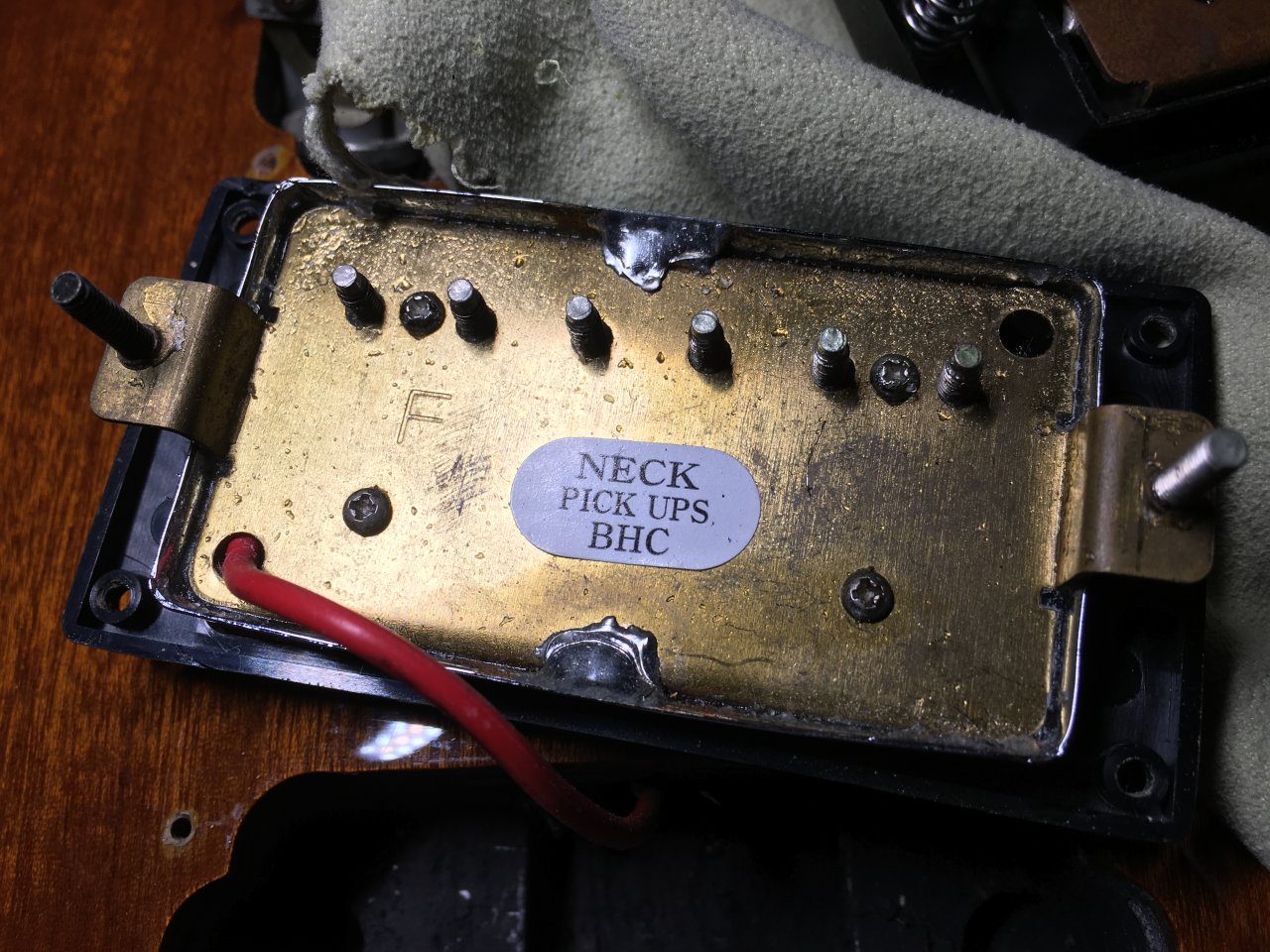

    Neck Pu :

  3. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.782
    Ort:
    Düsseldorf
    Kekse:
    17.603
    Erstellt: 16.10.20   #3
    Ich sehe aber doch nur drei Potis, 2 + 2 macht vier??

    gefällt mir nicht mehr 1 Person(en) gefällt das
  4. Avalanche

    Avalanche Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    25.11.20
    Beiträge:
    1.235
    Kekse:
    1.678
    Erstellt: 16.10.20   #4
    Korrekt, habe ich geändert: 1x Tone!

  5. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.782
    Ort:
    Düsseldorf
    Kekse:
    17.603
    Erstellt: 16.10.20   #5
    Das sieht aus wie 1 Tone, 1 Vol und der dritte Poti ist eine Blende zwischen Bridge HB & Single Coil.

  6. Avalanche

    Avalanche Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    25.11.20
    Beiträge:
    1.235
    Kekse:
    1.678
    Erstellt: 16.10.20   #6
    Je ein PU geht an einen Poti -> 3 way -> Tone-> Out
    Ich kannte das immer dass die Pus direkt an den 3 way kommen.

  7. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.782
    Ort:
    Düsseldorf
    Kekse:
    17.603
    Erstellt: 16.10.20   #7
    Also Volume für beide und die Blende ist erkennbar, Tone und Miniswitch nicht ersichtlich...

  8. Avalanche

    Avalanche Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    25.11.20
    Beiträge:
    1.235
    Kekse:
    1.678
    Erstellt: 16.10.20   #8
    Wenn Blende, wofür dann der 3 way?

  9. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.782
    Ort:
    Düsseldorf
    Kekse:
    17.603
    Erstellt: 16.10.20   #9

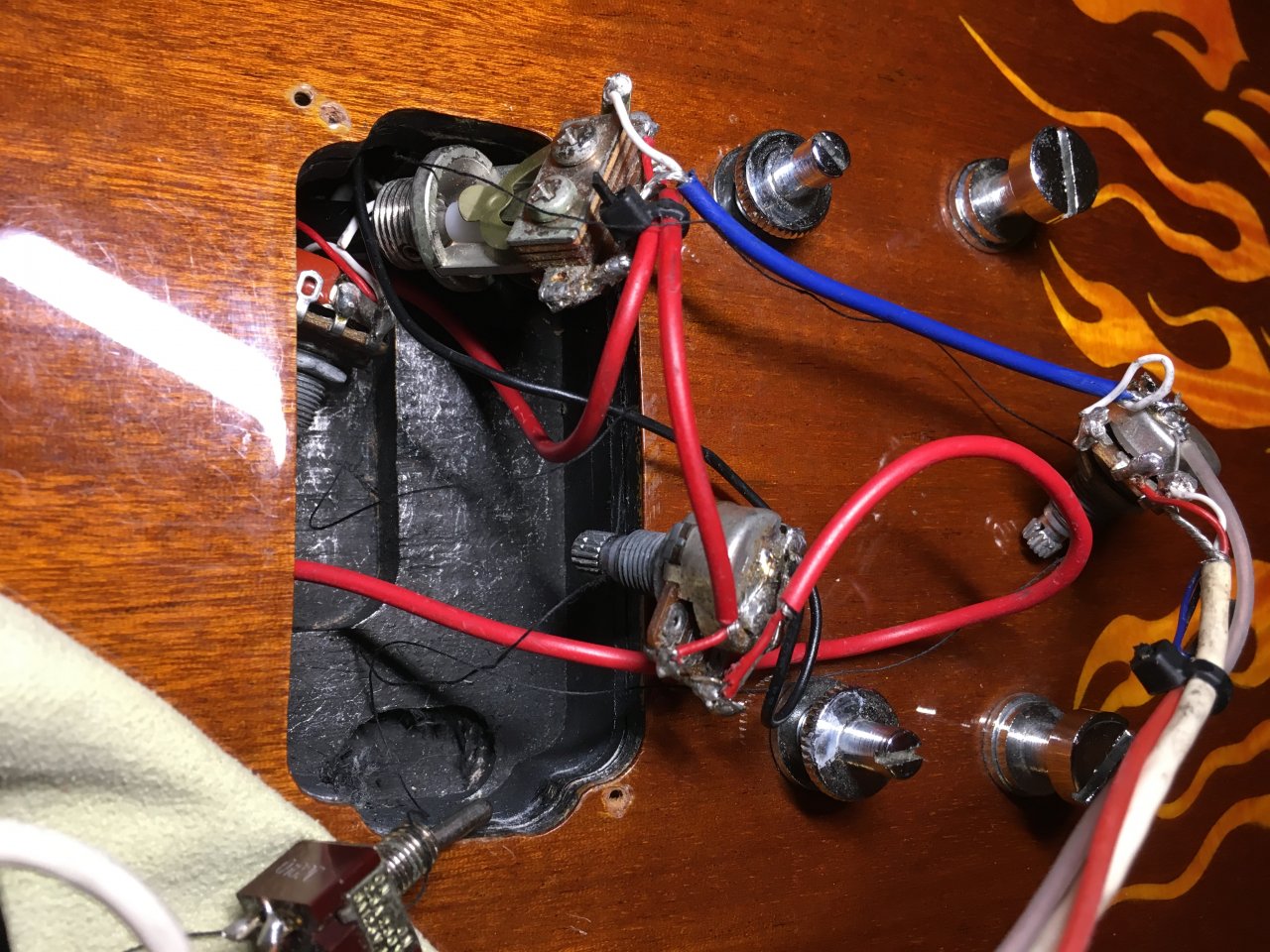

    Auf dem zweiten Bild deines ersten Post sieht es so aus, als wäre das rote Kabel an dem mittleren Poti-Connektor, hat sich jetzt das Kabel gelöst?

  10. Avalanche

    Avalanche Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    25.11.20
    Beiträge:
    1.235
    Kekse:
    1.678
    Erstellt: 16.10.20   #10
    Yes, ich hatte es durchgemessen :)

  11. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.782
    Ort:
    Düsseldorf
    Kekse:
    17.603
    Erstellt: 16.10.20   #11
    Wohin führt das Kabel, das am mittleren Switch-Connector angelötet wurde?

  12. Avalanche

    Avalanche Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    25.11.20
    Beiträge:
    1.235
    Kekse:
    1.678
    Erstellt: 16.10.20   #12
    Der mittlere vom 3 way -> Tone
    Der Samick ist wohl nachgerüstet.

  13. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.782
    Ort:
    Düsseldorf
    Kekse:
    17.603
    Erstellt: 16.10.20   #13
    Dann war das definitiv eine Blende zwischen HB und SC. Wenn ich das richtig sehe, schaltet das Mini Switch eine Spule zusätzlich kurz. Wenn du mit der Blende also mehr in richtung Humbucker gehst und das Mini-Toggle auf Single Coil steht, dann wirds dünn...

    gefällt mir nicht mehr 1 Person(en) gefällt das
  14. Avalanche

    Avalanche Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    25.11.20
    Beiträge:
    1.235
    Kekse:
    1.678
    Erstellt: 16.10.20   #14
    Echt,.. Krass, wer macht denn sowas :)

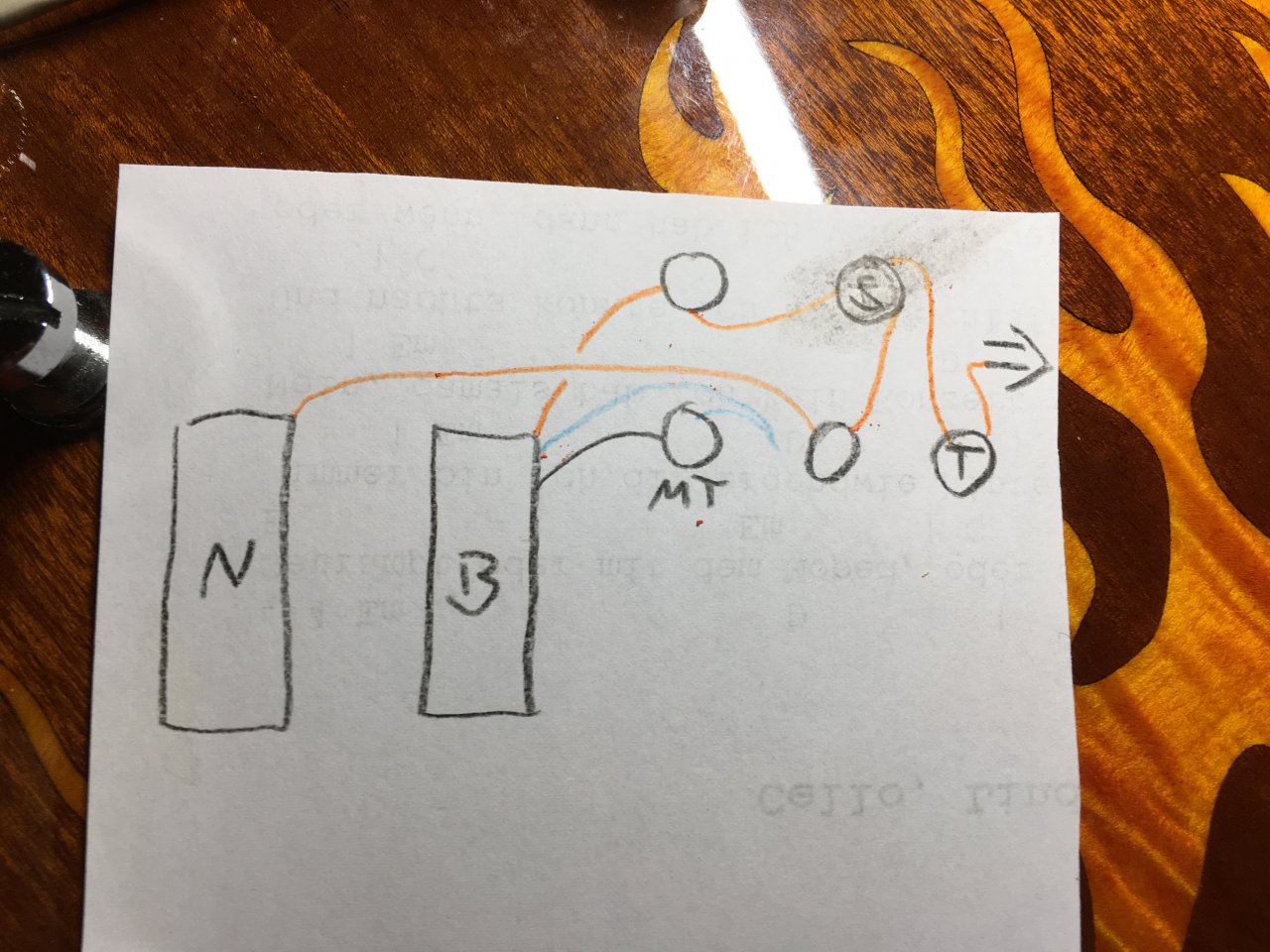

    Also N-PU -> Blend Poti-> 3 way-> Tone-> out
    Der mini Switch trennt doch die mittlere verbindung der beiden HB Spulen -> zum Einspuler ( SC )

  15. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.782
    Ort:
    Düsseldorf
    Kekse:
    17.603
    Erstellt: 16.10.20   #15
    Ich würde das Mini-Switch dort aus der Schaltung nehmen, also das blaue Kabel direkt auf Masse legen (Poti-Gehäuse) Und das Mini-Switch dafür nutzen, ob bei Bridge only die Potis in der Schaltung liegen oder nicht....

    gefällt mir nicht mehr 1 Person(en) gefällt das
  16. Avalanche

    Avalanche Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    25.11.20
    Beiträge:
    1.235
    Kekse:
    1.678
  17. Ben zen Berg

    Ben zen Berg Registrierter Benutzer

    Im Board seit:
    06.03.13
    Beiträge:
    2.782
    Ort:
    Düsseldorf
    Kekse:
    17.603
    Erstellt: 17.10.20   #17

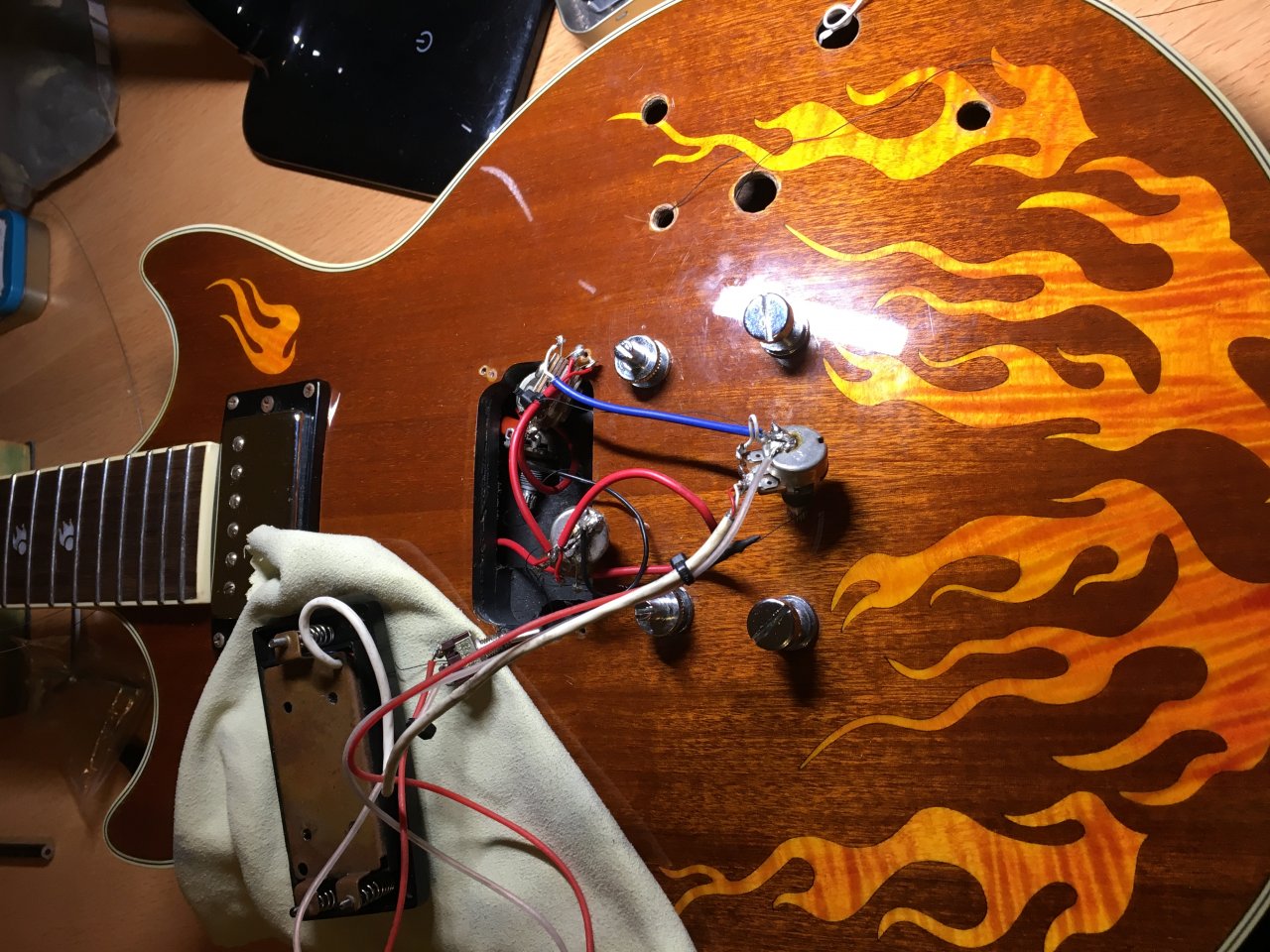

    OK, auf dem Bild von Post #8 erkenne ich neben dem Blauen auch noch ein schwarzes Kabel. Dann ist es doch ganz klassisch...
    1 Tone für beide PUs, je 1 Vol. pro PU - Mini-Switch splittet HB zu SC

  18. Avalanche

    Avalanche Threadersteller Registrierter Benutzer

    Im Board seit:
    19.08.03
    Zuletzt hier:
    25.11.20
    Beiträge:
    1.235
    Kekse:
    1.678
    Erstellt: 17.10.20   #18
    So sehe ich das auch.
    Also im Prinzip ok.
    Ist leider unglaublich doof zu testen.
    Die Stimmgabel reagiert eigentlich gleichmäßig auf die pus.
    Vielleicht war es nur eine Lötstelle oder ein Kurzschluss.
    Der Einbau wird ne Stunde dauern...
    Daher wäre das Testen vorher so wichtig.
